射频信号探测器制作

一、元件要求

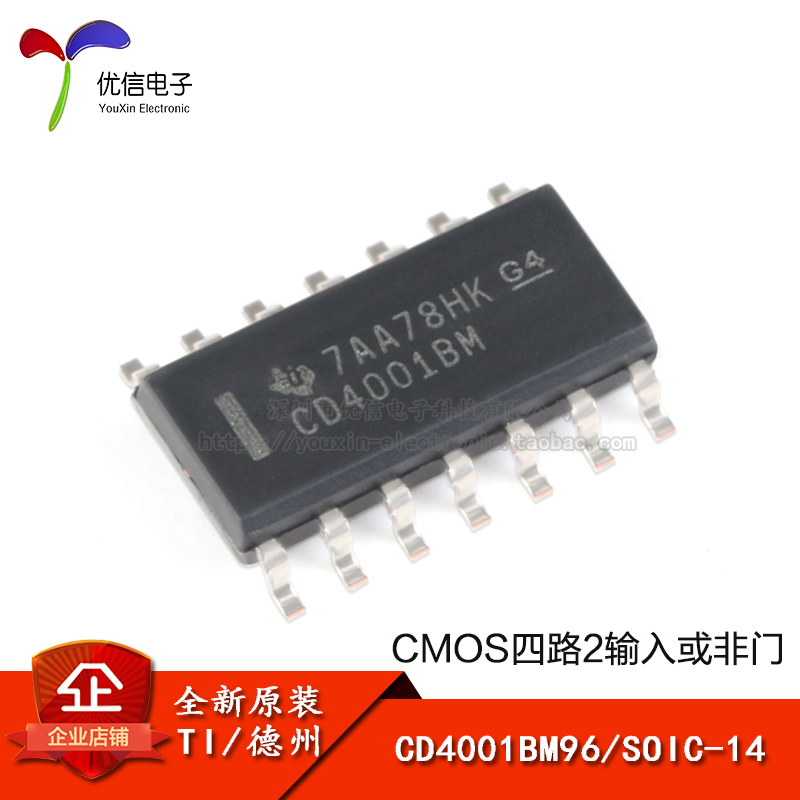

CD4001，是四2输入或非门。或非门的逻辑关系特点是只有当输入端全部为低电平时，输出端为高电平状态；在其余输入情况下，输出端为低电平状态。
CD4001或非门为系统设计者提供了直接的或非功能，补充了已有的COS/MOS门系列，所有输入和输出经过缓冲，改善了输入/输出特性，使得由于负载容量的增加而引起的传输时间的变化降低到最小。

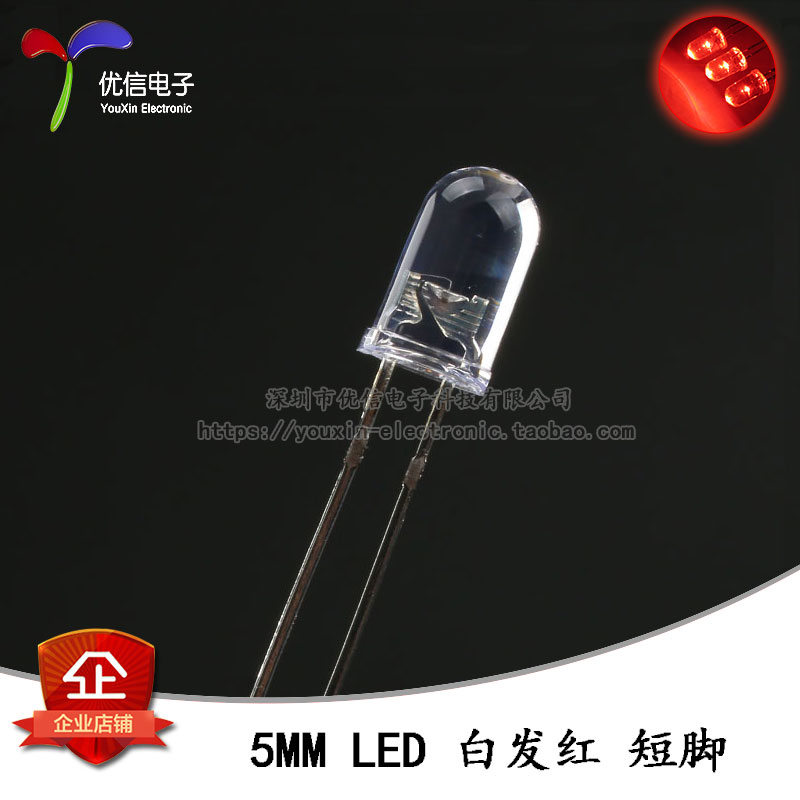

led灯两只，白发红一只，红发红一只

碳素电阻330Ω

二、芯片参数

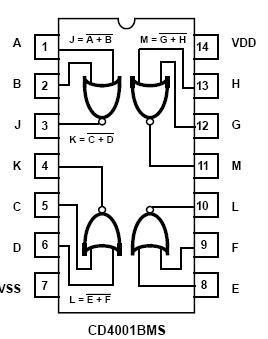

cd4001

高电压型（20伏额定值）；

在CL=50pF，VDD=10V时，传播延迟时间为60ns（标准值）；

缓冲的输入和输出；

标准堆成输出特性；

在20V时，100%测试最大静态电流；

5V、10V和15V参数额定值；

噪声边界（全温度范围）：

在VDD=5V时为1V；

在VDD=10V时为2V；

在VDD=15V时为2.5V。

三、原理剖析

该芯片的原理是运用一个与非门的判断，本次的实验也是基于这个原理，射频信号的捕捉在于合理运用天线，本次也是基于这样的，通过原理图中，判断1、2处天线传来的信号，进行传递到led灯亮，该过程，又由5、6脚，反馈到4中，进行另一个灯亮度显示，来判断是否有射频信号的出现。

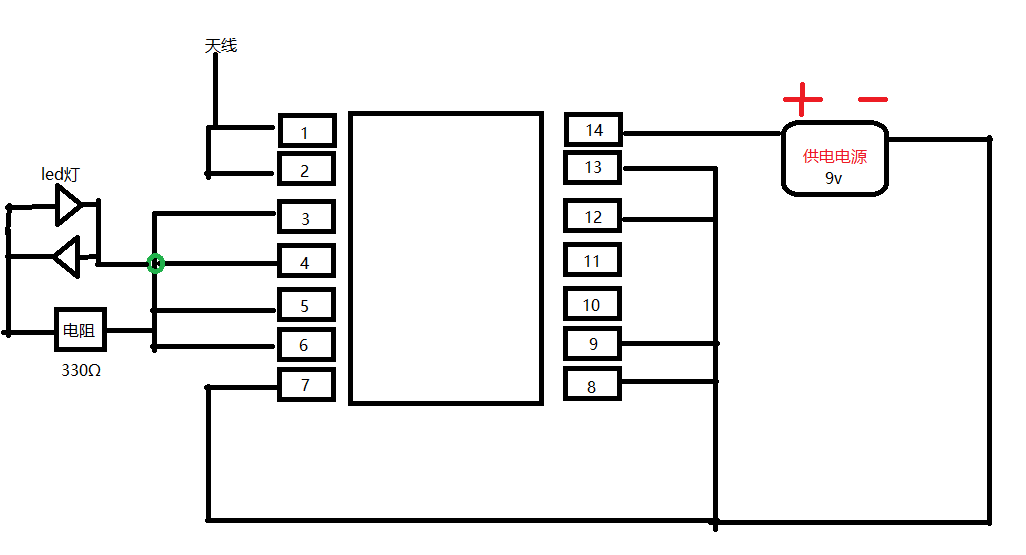

原理图如下：

四、实验思路

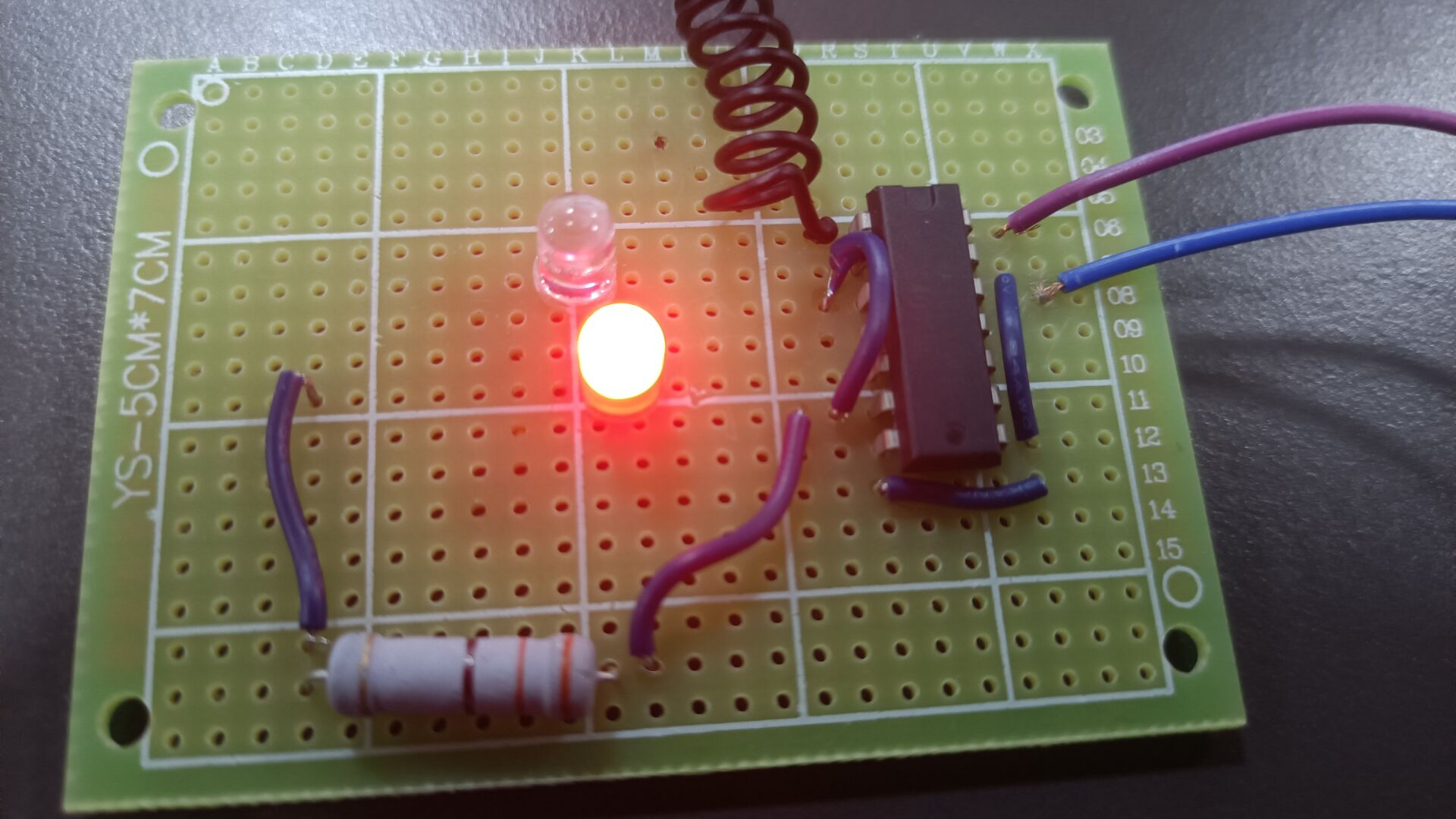

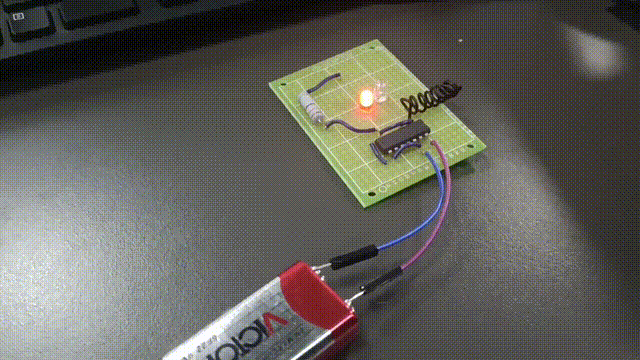

五、实物展示、使用

六、个人总结

1、本次实验，信号的感知距离全在天线的效果，使用的315mhz天线，实测距离不佳仍有改进空间
2、该设计用到了鼠标作为射频源，简易检测是否存在射频信号。实际可用来测周围环境是否有射频干扰，室内有无安装较为隐蔽的射频器件等等。

如果有更多的想法，也欢迎各位留言。
