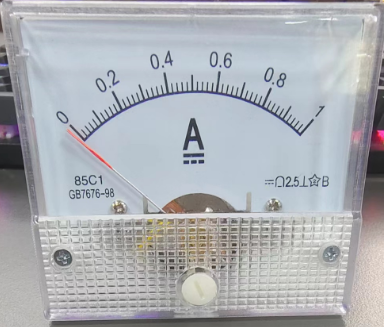

85C1型机械电流表

85C1是市面上机械表常见的一种型号，分为电流表和电压表两大类，有结构尺寸一致、精度都是2.5%等特点，本文使用的就是量程为1A的85C4电流表

电流表的内阻

电流表的内阻非常的小；电流表的本质是一个电流计并联电阻形成的，量程越大，并联的电阻越多；而电阻并联的越多，其对外表现的电阻越小；所以电流表内阻非常的小，量程越大，内阻越小。一般在使用的过程把电流表当成一根导线。

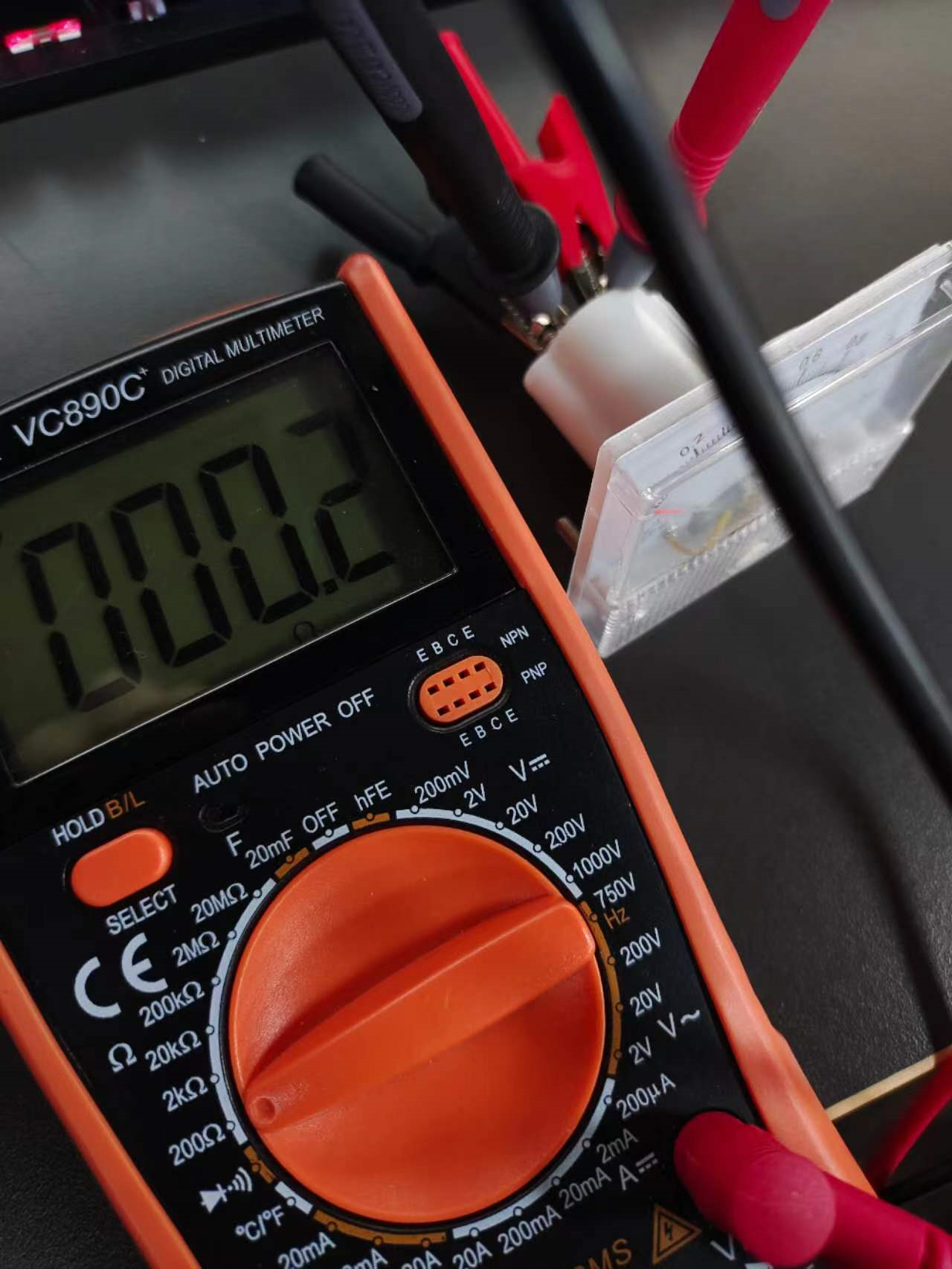

　　实际测试的1Ａ电流表的内阻只有0.2欧。

电流表的接线

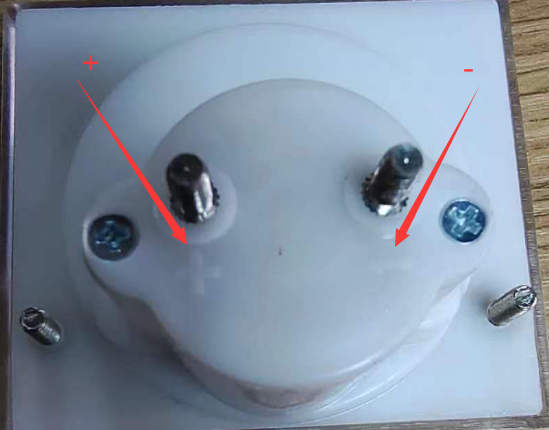

电流表是需要串联使用的，接线的时候需要注意正负极，电流表都有标明正负的。

　　现在大部分新手不会用电流表是对于以下两个方面不会接线；１、测量电源的电流；2、测量手机的充电电流。
　　电流表的接线有一个重要的依据就是电流的流向。电源的电流由正极流出、负极流入，电流表和负载都是正极流入，负极流出；流出→流入→流出→流入…；流出流入是一个循环，接线遵守这一个循环就行。

测量电源电流

因为电流表的内阻很小，实际电路中相当于一根导线；所以电流表不能直接接在电源的两端的。

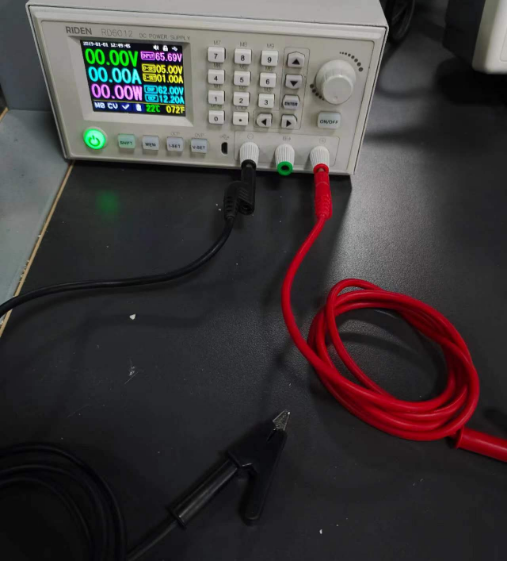

电源有正负两个输出端口，电流表应该接再其中一端作为延长端;
下图是正确的接法；电源正负流出，接电流表正负流入；负极流出。

像上图电流表的负极就可以当作原本电源的正级，都是电流流出；接负载测试的时候，直接用电流表的负极接负载的正极就好。
下图中的箭头代表电流的流向：

手机充电电流的测量

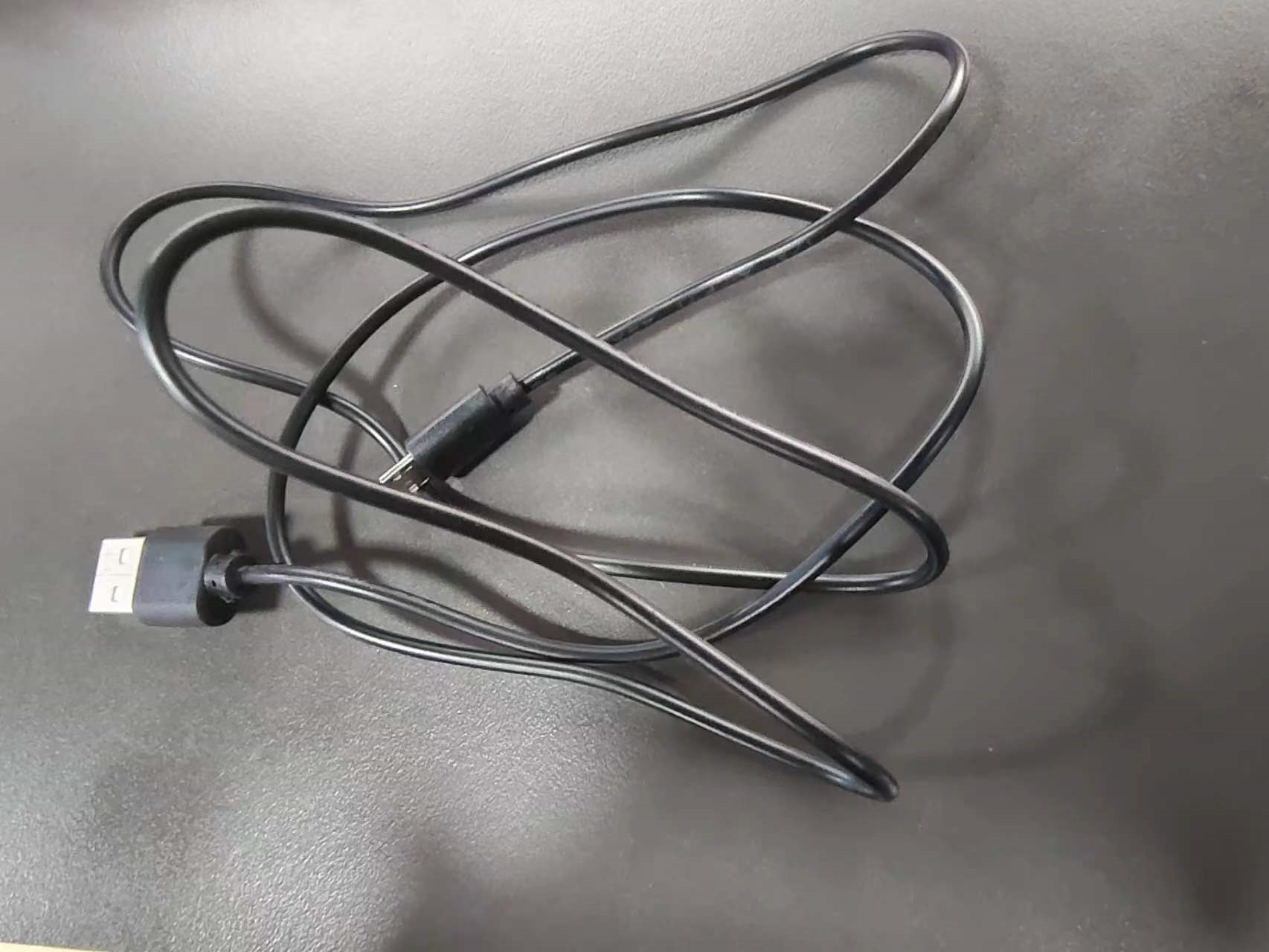

手机充电是直接通过充电线充电的，没有办法直接接电流表。

要想测手机的充电电流，需要剪开充电线。

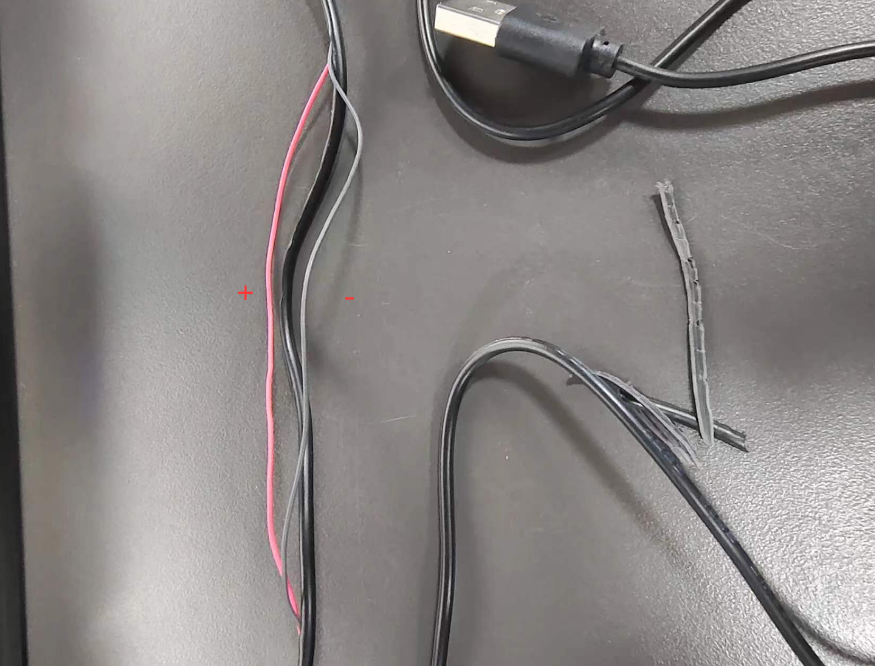

如上图所示，充电线一般是红正黑负，上图中的是红色的为正极，绿色的为负极。

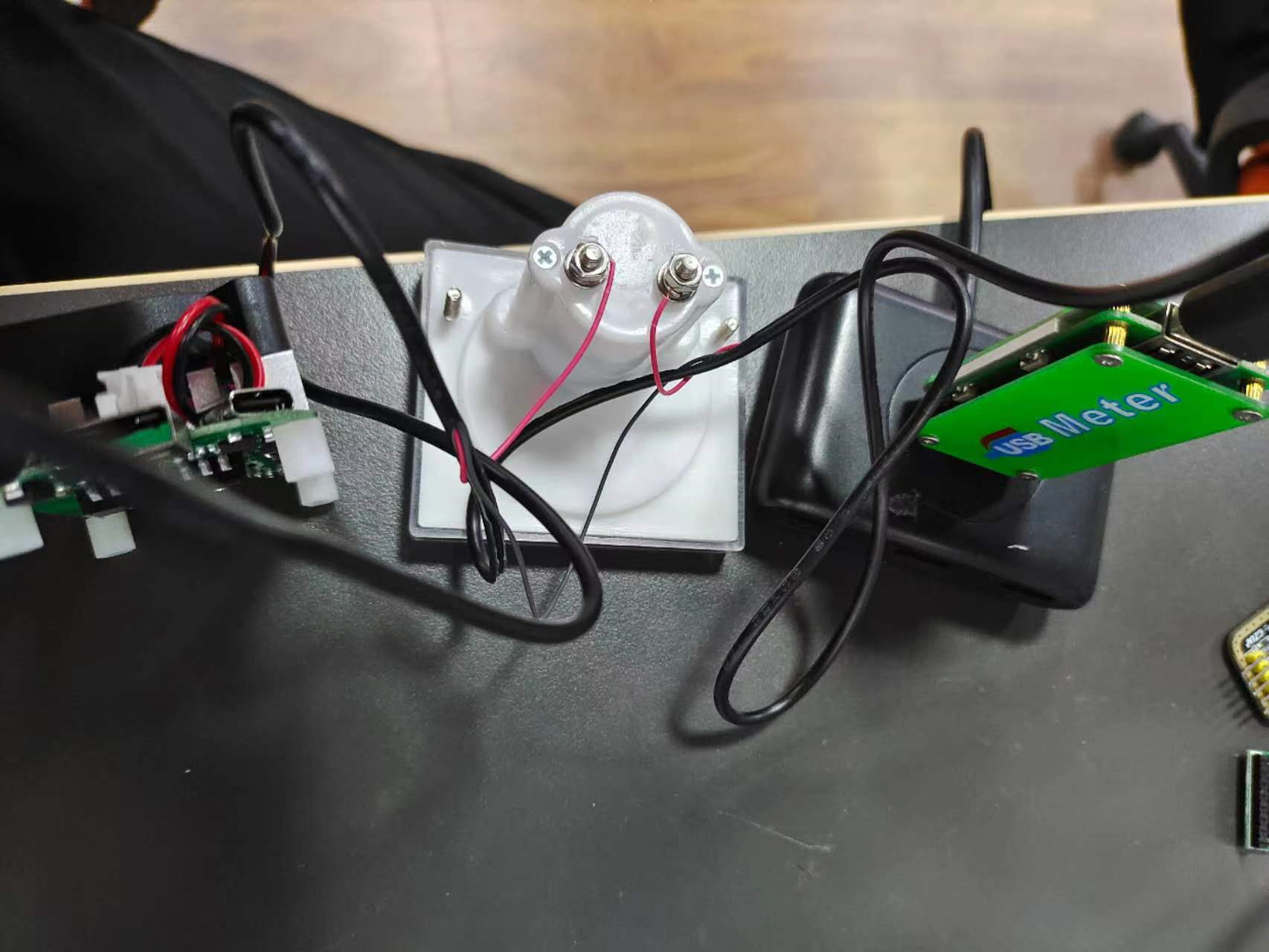

我们把电流表接在红线正极上，接线需要注意电流是从哪边流向哪边，充电线一般都是从USB2.0口流向手机端口（如果是接黑线负极，则方向完全相反）。

如果是接黑线负极，则方向完全相反

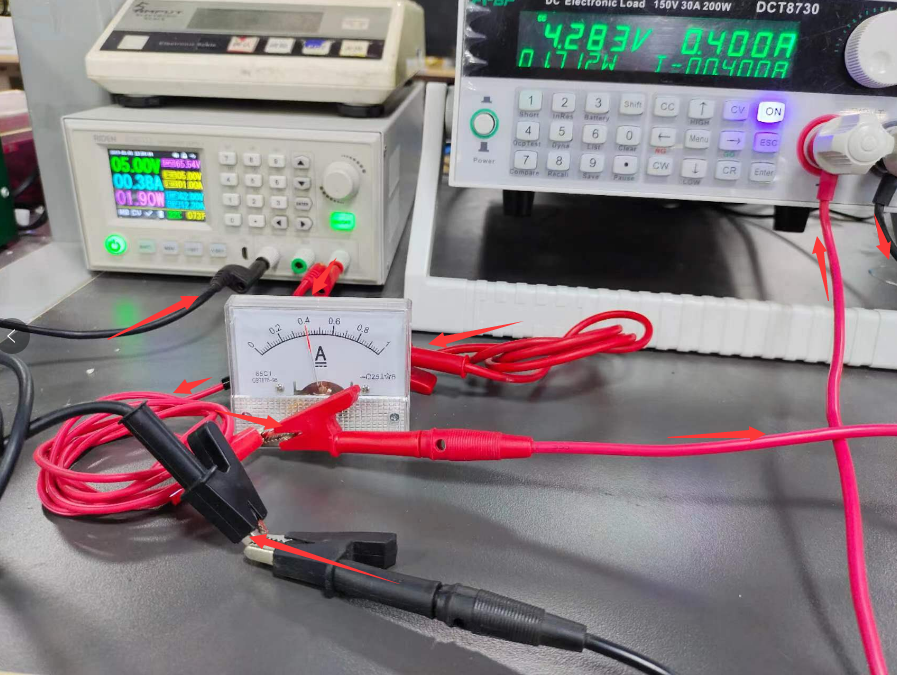

负载测试：


经过对比可以发现，85C1电流表测量还是比较准确的

注意

电流表使用的时候一定要注意量程，超过量程容易损坏电流表；
电流表不可反接，反接一样会损坏电流表。
