概述

matlab/simulink中常会用到sample and hold模块，这里借助matlab官方文档对其进行介绍。该理解同样适用于systemview中的sample hold 模块。

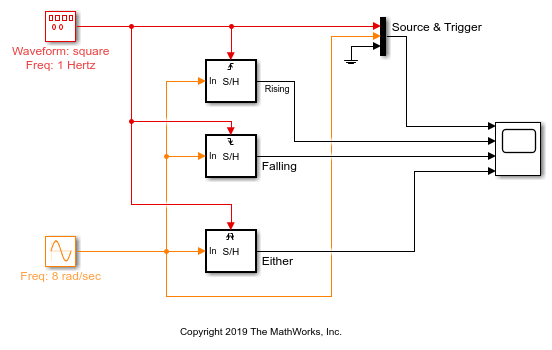

采样模块示例

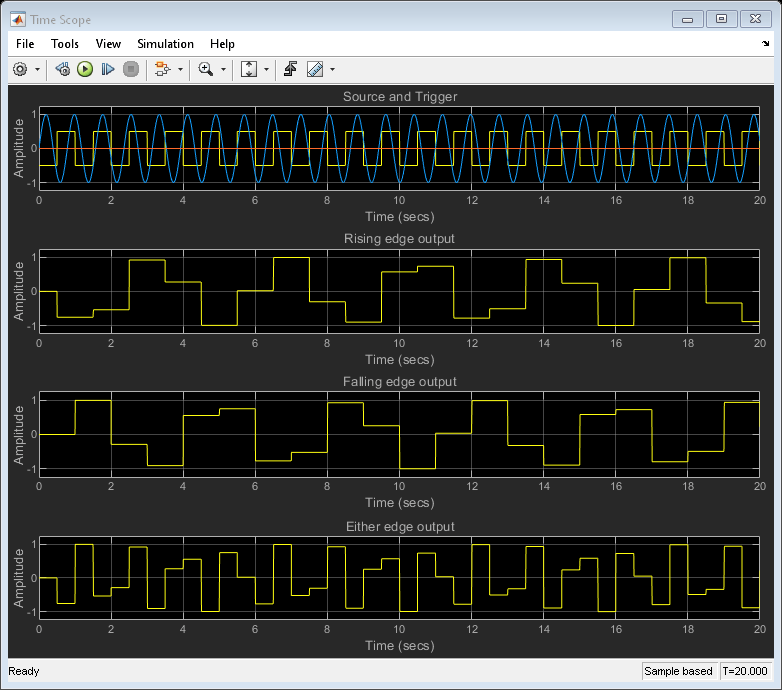

输出信号

观察第一幅图，蓝色线是信号，黄色线是时钟/控制信号，红色是参考线。
rising edge output：时钟信号的上升沿出现时，立刻采集当前时刻信号的幅值大小，并一直保持到下一个上升沿出现。
**falling edge output **：时钟信号的下降沿出现时，立刻采集当前时刻信号的幅值大小，并一直保持到下一个下降沿出现。
either edge output：采集时钟信号上升沿（下降沿）出现时刻对应的信号幅值，并一直保持到紧接着的下降沿（上升沿）出现时刻。
either edge output可看成是分别取rising edge output和falling edge output前、后半个码元周期对应的幅值形成的。
either edge output可用于采样，rising edge output和falling edge output可用于串并变换。
