Hi3519A 接入 BT1120或BT656视频

前言： hi3519A和hi3559a的sdk例子是没有提供BT1120和BT656视频接入的，但实际上硬件是可以支持接入的。不过前提是只支持逐行方式输入，不支持隔行视频，如果想输入PAL制式的隔行视频，请先用芯片转成逐行再接入。

下文只用HI3519A做例子，HI3559A是类似的过程。

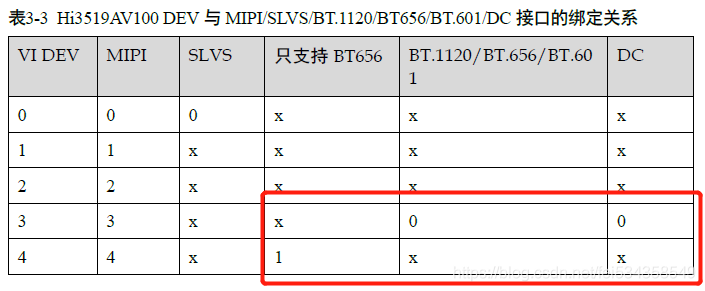

1. 首先从手册上可以看到，对于HI3519A来说，只能在dev3上配置BT1120， 而BT656可以配置dev3和dev4两路，如下图

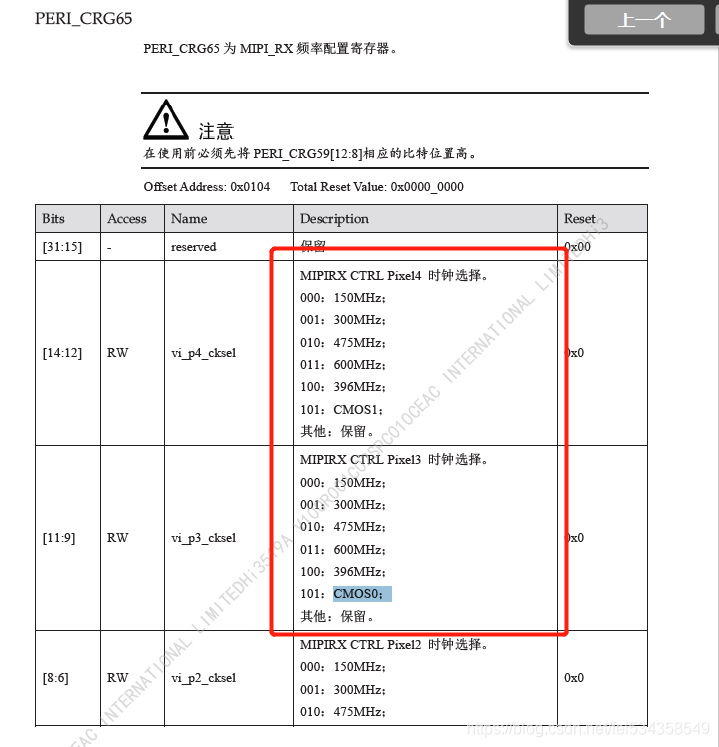

这里很重要，因为很快要在加载ko的脚本中用到这个dev了。比如我们现在配置了前面的dev0用mipi或者lvds，后面的dev3用sensor，此时加载load3519a.sh的时候，要指定参数：-sensor0 imx290 -sensor3 bt1120。不过，此时你会发现还是采集不到bt1120的数据，因为海思给的驱动有问题，你需要单独把这个寄存器改了，看下图：

这里要改成cmos0/cmos1才能采集数据。

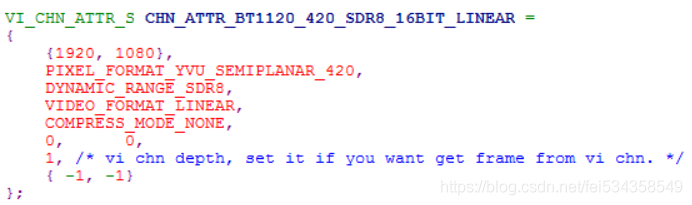

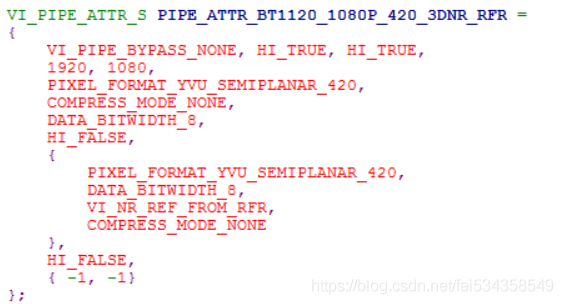

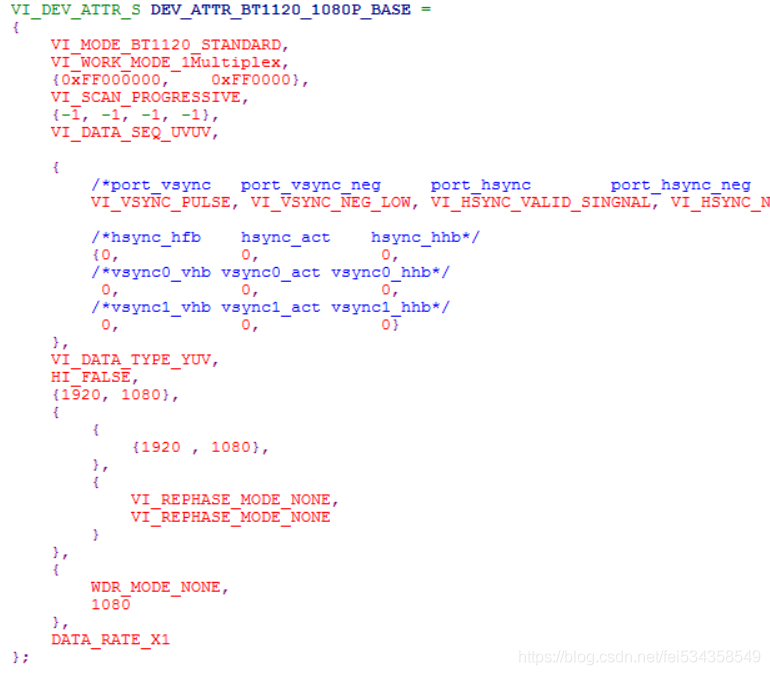

2. 第一步工作准备完成后，后面就简单了，改sample_common_vi.c里面的配置即可，看下图：


好了，上面就是四个主要的配置项了，实际上要注意的是，代码中使用dev的时候，BT1120只能用0，BT656可以用0/1，其他没什么要注意的了。

3. 实际在写程序的时候，mipi和bt1120不分先后，哪个先初始化都是可以的，只要cmos那一项配置对了就行了。

4. 另外还有个lane mode也需要配置，不过要根据自己的板子情况作配置，如果按照上面的还是出不了图，那放心大胆的去叫硬件人员检查去吧。

—
版权声明：本文为CSDN博主「Keith-Yang」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。原文链接：《用 HI3559A / Hi3519A 接入 BT1120或BT656视频》
