概述

本文用于解决电视盒HDMI转VGA连接老投影仪，出现的颜色失真问题。只适合会玩会动手之人。

一开始，想弄个投影仪投到墙上看看电视，屏幕要大，颜色要正，音效差不多就行。就这么简单！！！

【材料准备】

1、投影仪

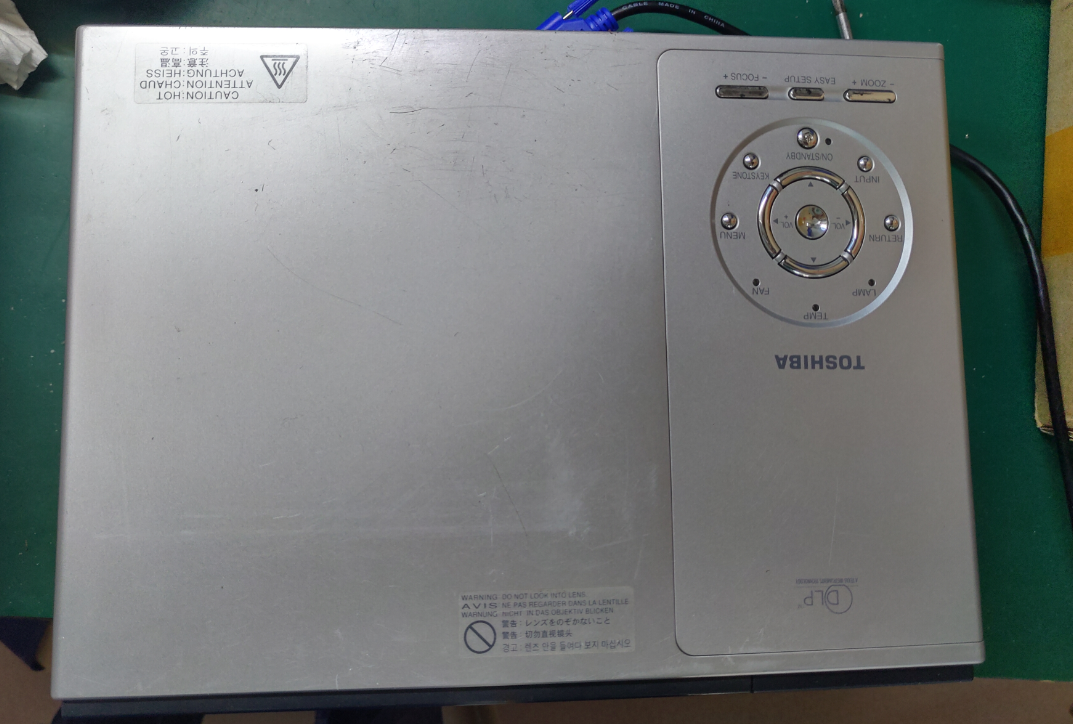

以前从未玩过投影，怕水深，于是X东那里找了找，发现贵，稍微好的都5000以上，也有便宜的新科技型的，不放心。银子不够，加上现在受疫情影响，也没业务没收入，舍不得花钱，于是上小黄鱼淘了个350块的老投影仪，型号TOSHIBA TDP-TW100。大家看看值不值。

这个型号据查已经出了15年以上，当时的价格是15000元（必须土豪才配拥有啊，莫非我捡到土豪玩剩的宝了？），卖家是本地一个维修店老板，因疫情也不开店，我俩在杂乱的配件堆翻出这个投影做了测试，第一眼看上去清晰明了，（后来我推算这个灯泡应该是换过的），于是交易达成。

做测试时，使用的是AV端子，所以当时没有认真看画质，确认一下整机正常就没多想，拿了就走，心想大不了我回去也用AV端子接各种视频设备。事实证明，我是个挑剔的人，这里已经看走眼了，看后续讲解。

2、电视盒

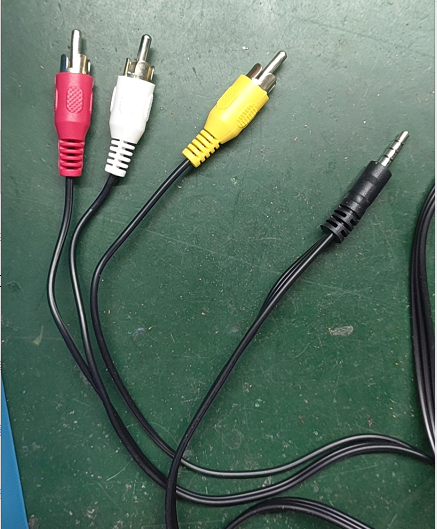

投影仪买好了，接下来准备电视盒吧，原本手头有个N年前的上网本，AMD的APU，只能装XP用，测试了一下看视频，根本就只能当PPT看。寻思还是买个电视盒吧，还是X东（X东主要是快递当天到，快），看了小米、企鹅盒子，发现价格都不贵，但是猜就知道，开机先来一段广告啦，价格是很便宜，但是AV端子线要额外买，于是萌生了买专用（杂牌）一点的电视盒，最后挑了一款叫亿播的，原配有3.5mm转AV端子音视频线。对这个行业真不熟，不知道这个盒子究竟暗藏什么门道。

3、音箱

手上有个烂桌面音箱，几年前曾把有线改蓝牙，因效果不好，荒废了，这次刚好用上。

【组装测试】

组装完成，测试能看。由于当时没拍照，没法上传照片。坐下来看电视吧。

【折腾开始，挑剔效果】

故事原本到此应该结束，因为已经能看了，也不需要折腾。原本喜悦舒缓的心情，慢慢变成不淡定了。原来AV端子输出效果这么差，不但分辨率极其小9最大720*480），画面还能明显看到有扫描、抖动的纹路。这不是我想要的结果，怎么办？想办法喽。

咦，这个电视盒不是有HDMI端口嘛，而投影有VGA端口，那为何不试试HDMI转VGA呢？

于是翻出一条曾经不知道哪里来的HDMI转VGA线，将电视盒转接到投影仪的VGA接口。又是一阵欣喜，画面竟然有了，而且不抖动了，终于又解决了一个问题。

【HDMI转VGA的坑】

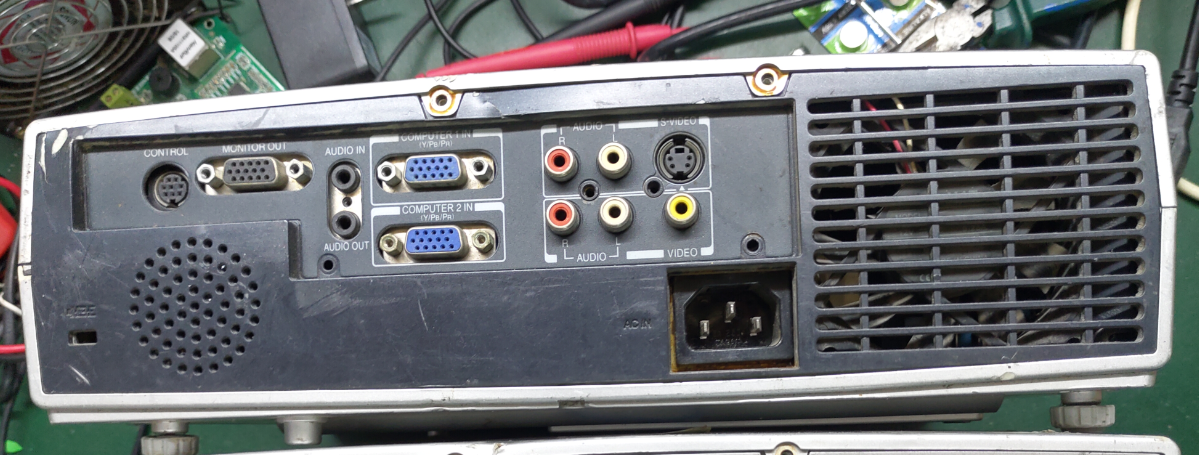

然鹅，事情远没结束，认真一看投影，白色的字或画面会出现一部分绿色或其他颜色，当看字幕时最明显。1、初步判断VGA线有问题，换，没解决。2、判断电视盒HDMI分辨率设置问题，找到设置，修改为最低的760x480@50Hz，发现电视盒死机，只能调1280x720@60Hz（所以说杂牌电视盒就那样），还是没有解决。3、投影仪参数，实在没什么可调的，这个TDP-TW100支持16：9宽屏和4：3模式，都试过，没解决。4、判断投影的VGA口问题，刚好两个VGA口都试几遍，也没有解决。5、判断投影仪电路板VGA接口坏了，拆开投影仪，检查有没有电容鼓包或线松动，东芝的东西真的做工精细，什么都看不出问题。

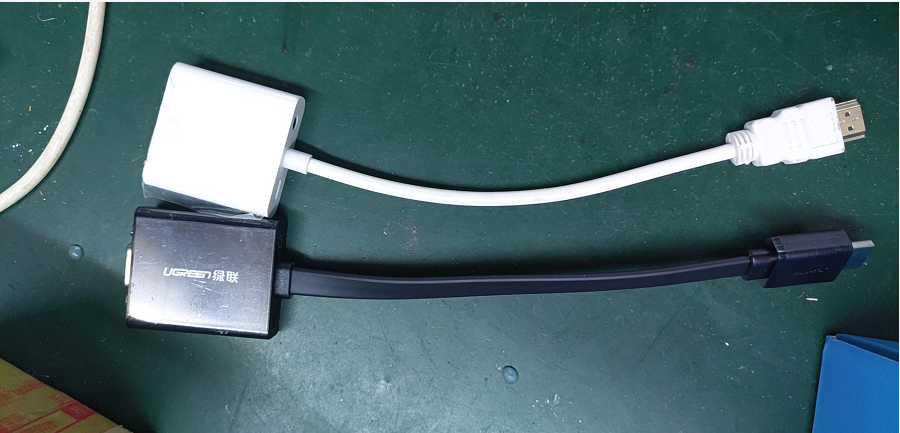

那么会不会是HDMI转VGA线坏了？狠一狠心，到X东再买一条，这回下了血本，买了绿联的，就不信绿联也不行。（又是等待，又是白花花的银子送人。）

拿到线后第一时间就接上，原本以为满心欢喜，最后发现问题一模一样。

这时，我做了个测试，发现，把电视盒用HDMI转VGA接电脑的显示器，发现显示器正常。这就怪了，难道是投影仪的问题？难道是投影仪的VGA接口，无法匹配太高分辨率？看来，这个投影仪得换掉了，想到要花大价钱去买个新的宽屏投影仪，我只能选择放弃了。

【验证投影仪分辨率，RK3288出场】

时间已经折腾了2个星期了，正当可惜了这些投入，以及工作项目拖延被客户骂的遗憾，我想起了我手上有2个年代稍微久的RK3288开发板，其中一个是Firefly，用来开发linux功能，另外一个是曾经用来做成品的铁盒版（厂家已经无法找到）。这两个盒子都有VGA接口，也都有安卓系统。如果拿来做电视盒，岂不是可以免掉HDMI转VGA的麻烦？

说完马上动手，首先翻出“铁盒版”的3288，满心欢喜接上VGA到投影，发现VGA根本没图像，但是开发板带的HDMI是可以的，逐进入系统找设置，发现设置里面根本没有VGA想过的选项。放弃。

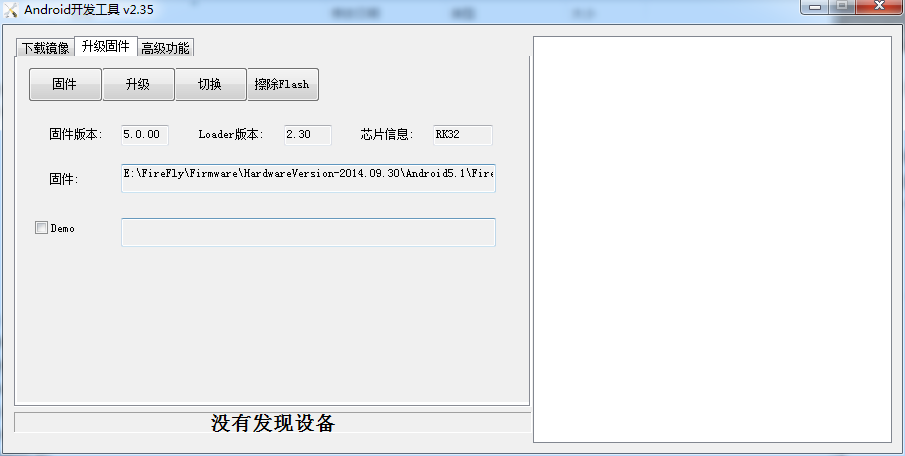

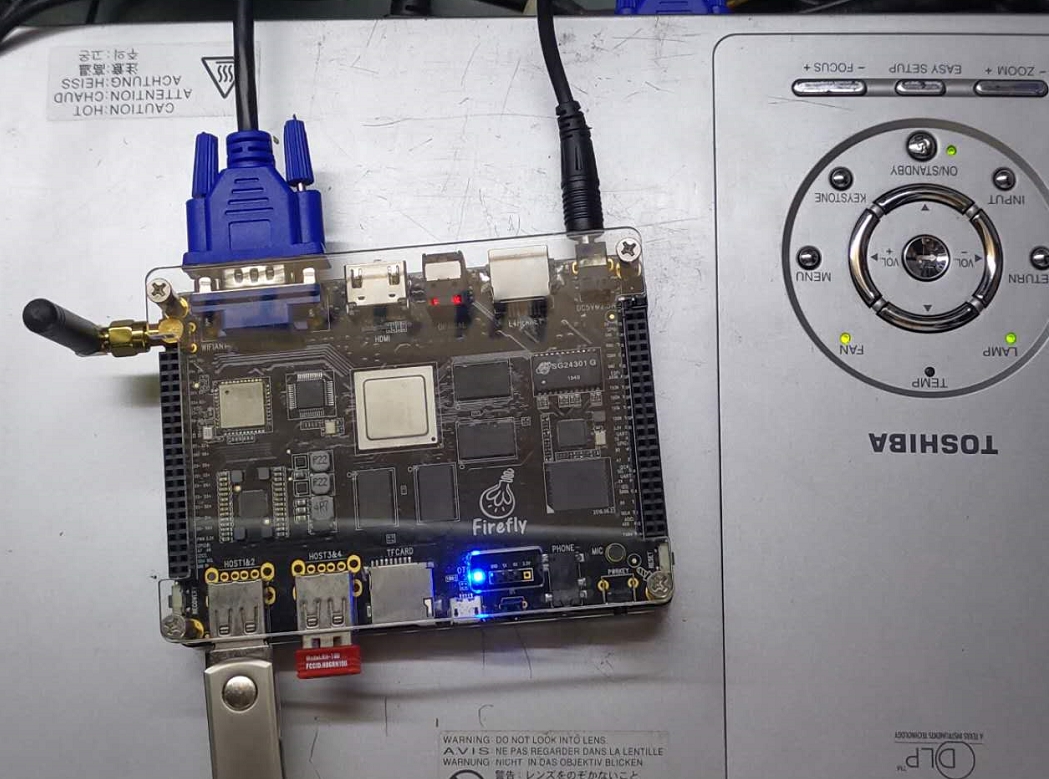

再翻出上图的这个带亚克力的Firefly出的RK3288，这个3288同时拥有VGA和HDMI接口，所以把VGA接投影，HDMI接电脑的显示器（我手上显示器多，任性！呵呵），遗憾，原来之前我改过linux，里面没有android，不得不打开当时用的各种软件资料，再次看厂家的开发资料。好在以前还有点记忆，摸索一下，找到了2016年的一个firmware（固件），是安卓5.1版，重新烧录。这里技术性也不算太高，不描述了。

然后重新接投影，哈哈，这回双屏显示OK。等等，VGA的显示还是一样，颜色失真，分辨率1920x1080，好吧，进系统设置--显示，终于看到有个VGA选项了，把它调小，1280x720，还是失真，调720x480还是失真，特么这到底怎么肥四啊...（项目那么又在催结果，烦死了）。难过，伤心无比的那种......

【曙光】

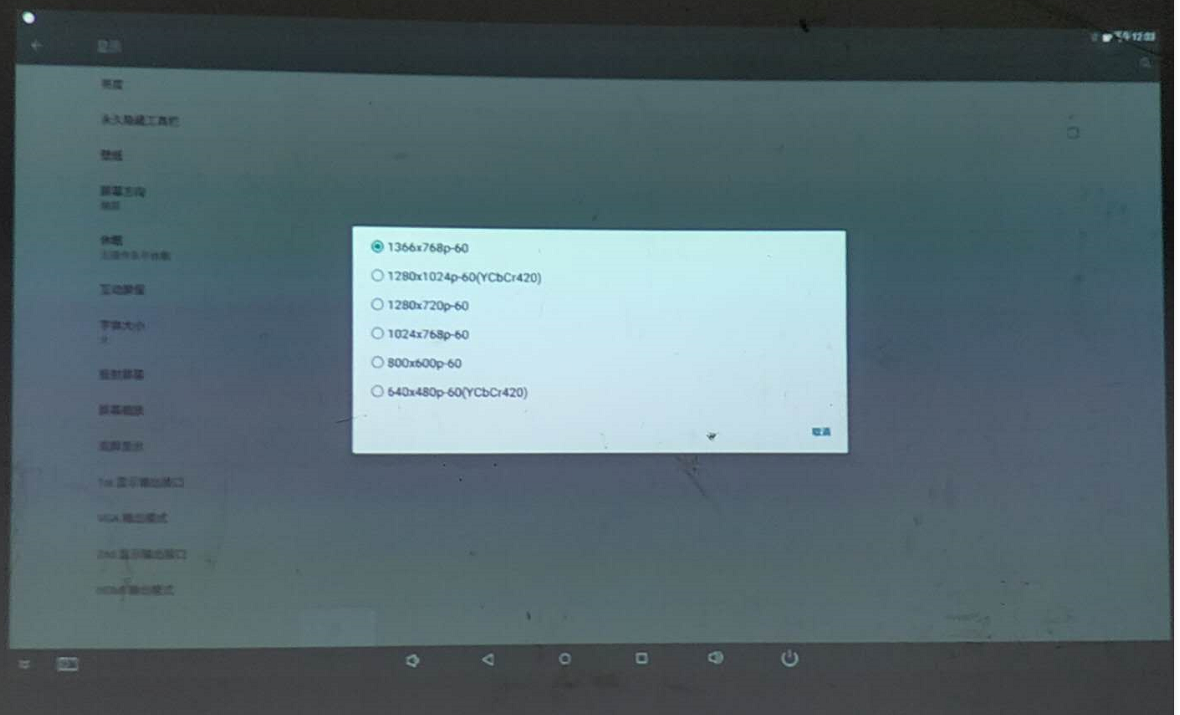

正当准备再次放弃时，我无意中发现1366x768这个分辨率竟然可以投影正常！那就是解决问题了呀，好的，就这么办。终于正常了，赶紧下载几个必须的APP，听网友讲当贝桌面和当贝市场好用，就立马安装上，然后在当贝市场找了“电视家”“芒果tv”等等APP全装上，一切测试正常。

似乎从此就可以享受投影大屏看电视了，已经想好什么时候喝杯茶了。

【再次打击】

什么都装好了，总得想重启一下开发板吧，于是就做了。当重启完成我就开始问候firefly全家了，为什么？VGA刚才不是设置了1366x768吗？那特么这个开发板为什么重启以后还是变成默认的1920x1280，也就是说颜色还是失真了！再设置，再重启，问题依旧。难道是这个Firmware的bug？

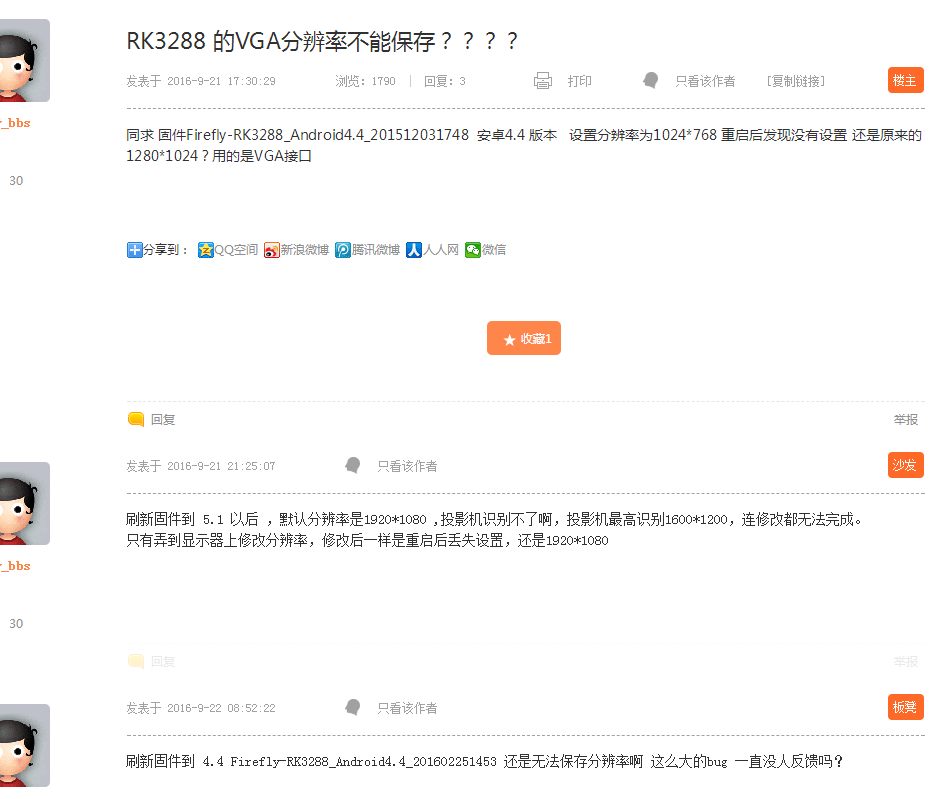

带着疑问，我在Firefly论坛找答案，发现有人问过这个问题，没有人给出答案。

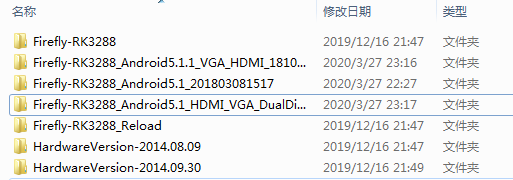

行，就当我的固件版本太低。继续刷固件。于是在官方网站的指引下，找了几个frimware，各种case。

结果，依然令人失望，VGA就是不能保存分辨率。

但是，在查询过程中，我看到有个人提到，说是源代码中VGA驱动读出设备EDID然后去适配分辨率，如果读不出就默认分辨率（1920x1080）。那意思就是说我的投影没有所谓EDID？算了，放弃吧，都不能识别了，我还能怎么样。

【灵机一动】

时间又过去了两天，周末刚好有点点时间，忽然灵机一动，为什么我不直接修改驱动呢？让设备读不出EDID后，直接用1366x768分辨率。（其实在Firefly论坛有人曾讲过他修改过VGA驱动，但是该网友不细讲，只简单提到）。虽然没人给指引，但是至少有人提到修改VGA驱动，那我也可以自己试试。

【安卓内核修改VGA驱动，重点】

首先，必须按照官方的一个指引《编译 Android 5.1 固件》去做。先安装虚拟机，装ubuntu14.04版（不建议用其他版本），apt-get各种插件，按照指引连接git，下载好所有安卓源码。官方有自动编译方法和手动编译方法。但是，其实由于年代已久，我这些源码根本编译不过去。光做这些操作已经很花时间了，还要各种配置。

行吧，先修改VGA驱动，然后只编译内核，总行了吧。内核编译还是成功了。

cd ~/proj/firefly-rk3288-lollipop/kernel

make firefly_defconfig

make -j8 firefly-rk3288.img

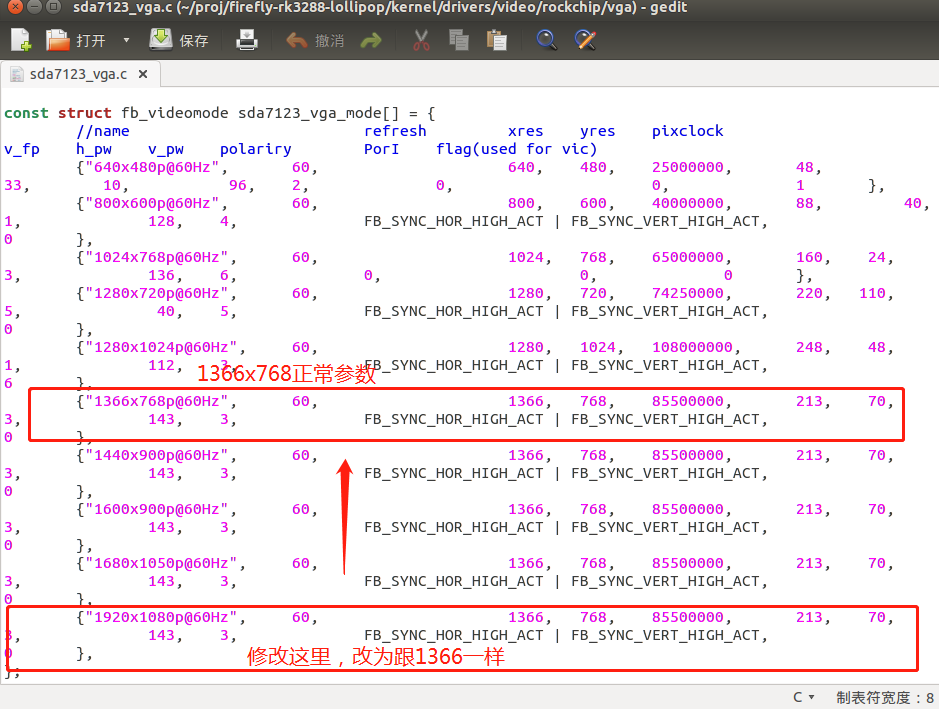

能编译后，就修改一下VGA驱动，这个有点难，我先后进行多个研究编译测试，最后锁定文件项目/proj/firefly-rk3288-lollipop/kernel/drivers/video/rockchip/vga/sda7123_vga.c文件就是驱动。

这里有点投机取巧，既然分辨率总是要跳默认，那我把默认那个分辨率都改为1366x768的参数不就没事了吗？

改完保存，然后按照前面的指令编译，通过。这个时候，生成的文件会在项目/proj/firefly-rk3288-lollipop/kernel/产生2个文件，分别是kernel.img和resource.img。

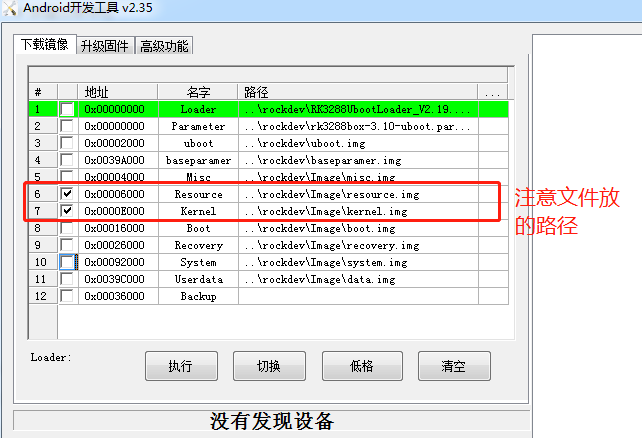

把生成的2个img文件用AndroidTool.exe烧录到开发板上。从虚拟机转移出这2个文件到烧录工具的rockdev文件夹里面，先把开发板连接5V电源，USB连接到电脑，然后按住recover按键不放手、再按reset键3秒，放开reset，稍等再放开recover键，电脑会识别出LOADER设备，然后勾选kernel和resource下载。（考虑到官方有足够的视频和资料，这里也没太大必要细讲）。
