概述

ADS1248是TI的一款 24位delta-sigma(ΔΣ) 、2KSPS、8通道（4通道差分）ADC芯片。TI官方有RTD设计方案，参考文档做了一板4通道3线PT100温度采集。调试ADS1248过程中遇到一些问题，记录下来方便以后使用。

参考代码： ADS1x4x Firmware Example Code

1》在配置寄存器的时候一定要注意将START引脚拉高在配置，否则配置不成功。

2》在配置过程中不要配置FSC寄存器（满量程校准寄存器），最开始误将FSC寄存器配置为0，结果读出来的AD数值都是0，调试了几天才发现读写代码都对就是因为FSC寄存器配置出错

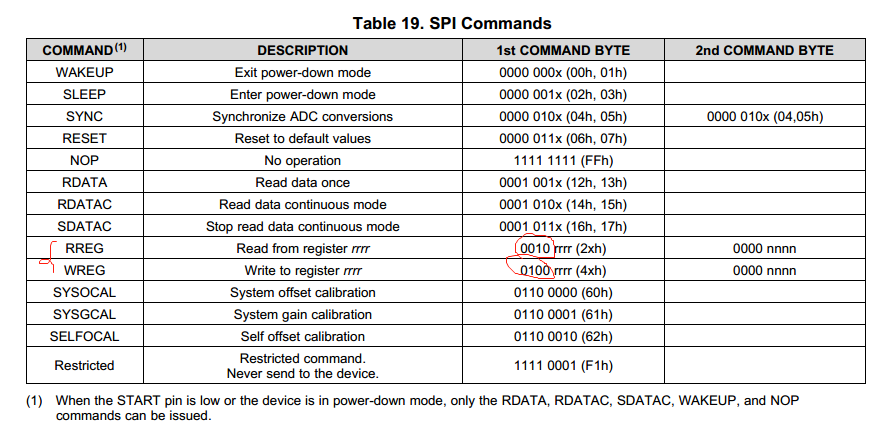

3》在读寄存器和写寄存器的时候注意命令的高4位如下图：

读寄存器时命令格式：RREG = 0x20 | (rrrr & 0x0F) ;//rrrr表示读取的寄存器地址

写寄存器时命令格式：WREG = 0x40 | (rrrr & 0x0F) ;//rrrr表示写入的寄存器地址

4》寄存器配置：

MUX0 = 0x01, //MUX0 默认AINP-0通道 AINN-1通道（差分输入）
VBIAS = 0x00, //VBIAS
MUX1 = 0x28, //MUX1 开启内部参考电压使用REFP1和REFN1引脚电压做基准参考电压
SYS0 = 0x25, //SYS0 4倍增益速率2000SPS
IDAC0 = 0x06, //IDAC0   IDAC1 和 IDAC2 各输出 1ma
IDAC1      = 0x89, //IDAC1 IDAC1在IEXC1输出 IDAC2在IEXC2输出
GPIOCFG = 0x00, //GPIOCFG
GPIODIR = 0x00, //GPIODIR
GPIODAT = 0x00, //GPIODAT

注意不要配置FSC寄存器。

如果使用内部恒流源需要一直开启内部参考电压（ MUX1[6:5]），开启内部参考电压后在芯片的VREFOUT和VREFCOM引脚会输出2.048V的电压（注意引脚处需要有滤波电容），

5》SPI设置：

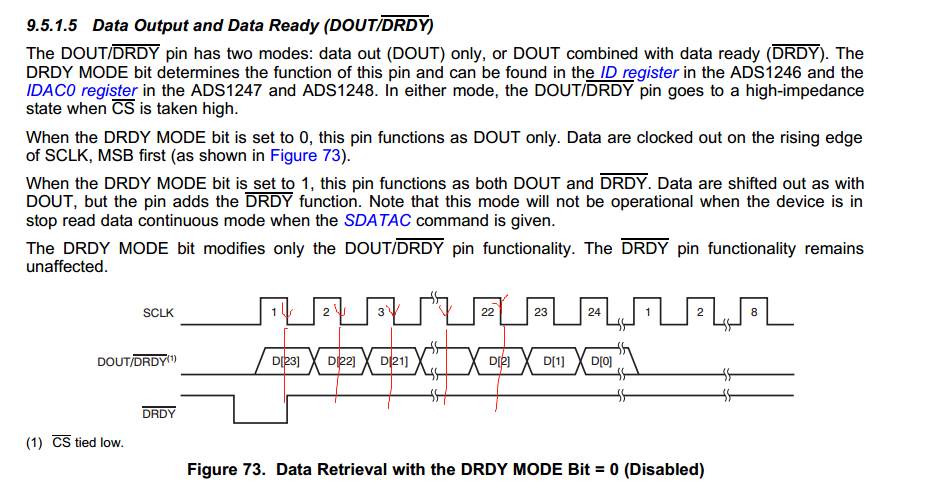

驱动芯片用的STM32，在设置SPI时分频256，模式为0或者1发现都可以读取数据。但是参考ADS1248的时序应该是SCLK下降沿采样数据（SPI_CPOL = SPI_CPOL_Low，CPHA = SPI_CPHA_2Edge//SPI1模式）如下图：

6》DRDY引脚：

DRDY：数据准备引脚，平时为高电平，在转换开启前为高电平，转换开始后可以查询该引脚，如果AD转换结束该引脚会输出低电平，此时读取AD数据该引脚回复高电平。时序可以参考上图

7》START引脚：

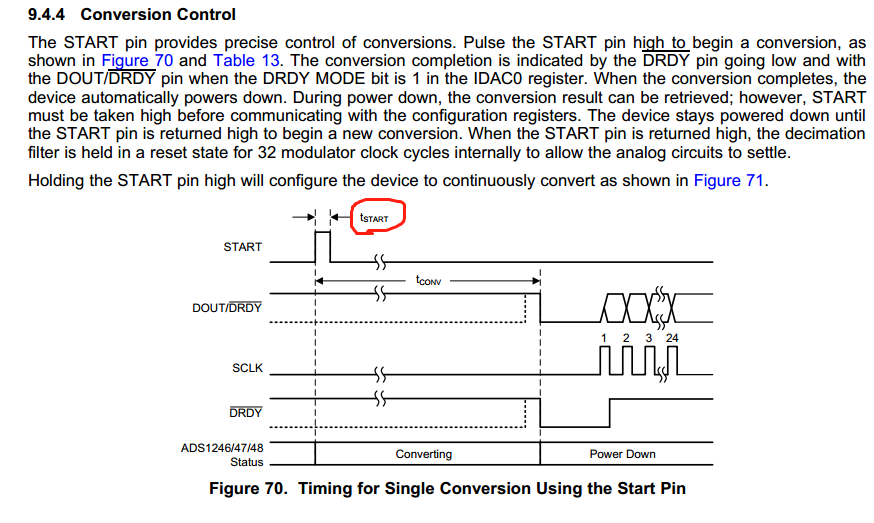

START：如果使用单次AD转换只需要将该引脚拉高在拉低就可以，时序入下图：

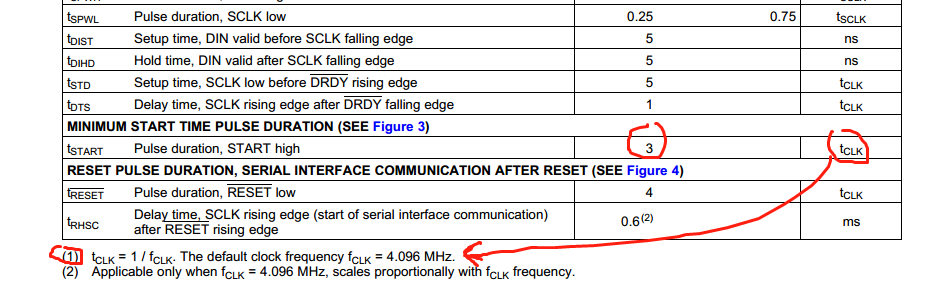

图中Tstart时间如下图计算：

//at lease 3*Tosc=0.75us

//tSTART Pulse duration, START high 3 tCLK

//tCLK = 1 / fCLK. The default clock frequency fCLK = 4.096 MHz. =>0.244us

8》使能一次AD采样

s32 ExternalADC_StartConvert(u8 nAdChNum)
{
u8 arrBuf[3];
u8 nCount = 0;
s32 nReault = 0;

ADS1248SetCurrentDACOutput(ADS1248_IDAC_OFF);
//选择通道
ADS1248_Channel(nAdChNum);
ADS1248SetCurrentDACOutput(ADS1248_IDAC_1000);

//开始转化
ADS1248SetStart(1);
//at lease 3*Tosc=0.75us
//tSTART Pulse duration, START high 3 tCLK
//tCLK = 1 / fCLK. The default clock frequency fCLK = 4.096 MHz. =>0.244us
delay_us(10);

ADS1248SetStart(0);

//等待完成

ADS1248WaitForDataReady(0);

nReault = ADS1248ReadData();
printf("AD%1d:%drn",nAdChNum, nReault);
return nReault;
}

9》通道切换：

static void ADS1248_Channel(u8 nChNum)
{
u8 nWriteData = 0;
switch (nChNum)
{
case 0:
SelectCurrentChannels(0);
//first take default readings for AIN0+ and AIN1- channel1
nWriteData = 0x01;//AIN0 positive and AIN1 negative
break;
case 1:
SelectCurrentChannels(1);
//second channel
nWriteData = 0x25;//AIN4 positive and AIN5 negative
break;
case 2:
SelectCurrentChannels(2);
//third channel
nWriteData = 0x37;//AIN6 positive and AIN7 negative
break;
case 3:
SelectCurrentChannels(3);
//fourth channel
nWriteData = 0x13;//AIN2 positive and AIN3 negative
break;
default:
SelectCurrentChannels(0);
//first take default readings for AIN0+ and AIN1- channel1
nWriteData = 0x01;//AIN0 positive and AIN1 negative
break;
}
ADS1248SetStart(1);
//切换通道
ADS1248WriteSequence(ADS1248_0_MUX0, 1, &nWriteData);
ADS1248SetStart(0);
