概述

// 简单的记录下　
lsm6dso_set_client_request
更新传感器的客户端请求
//

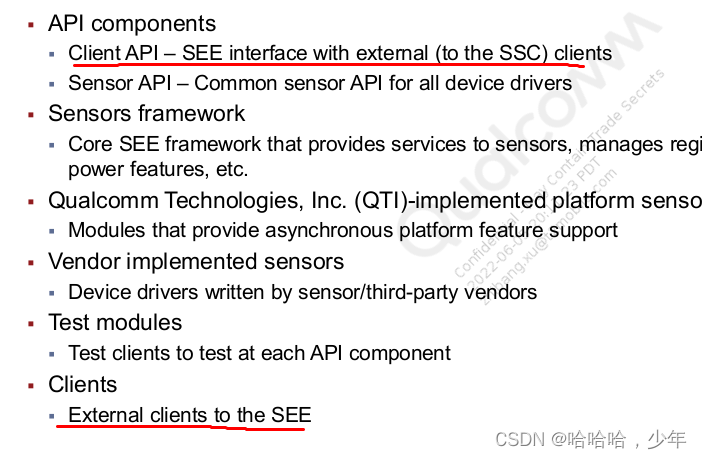

在这里插入图片描述 client 应该是个相对的概念
比如:
事件消息由传感器实例异步发送至其注册的客户端,这些客户端可以是其他传感器或传感器实例。
a向 b 注册了,那么 b 就可以说是 a 的server . a 就是 client

没有　新的　请求　　或者　新的请求不是这个　　才打印　SNS_STD_MSGID_SNS_STD_FLUSH_REQ　
哦　　这个是打印　　当前正在进行的　request ．

  if(new_request == NULL || new_request->message_id != SNS_STD_MSGID_SNS_STD_FLUSH_REQ)
  {
    SNS_PRINTF(HIGH, this, "client_req: sensor=%u req=%d/%d remove=%u hw_id=[%u]",
               state->sensor, exist_request != NULL ? exist_request->message_id : -1,
               new_request != NULL ? new_request->message_id : -1, remove,
               state->hardware_id);
  }

继续　　进入　　lsm6dso_update_request_q　函数

１：获取一个共享的instance，许多物理sensor会共享一个单独的instance，这个函数就是查找这　(我现在对这个　instance 有点迷迷糊糊　，等下次再来补充下，没有搞懂这个是干啥的？？？)
instance 就是一个实例，一个　sensor 的具体功能…

２：有　　remove 或者　　退出去的请求，执行这个…

sns_sensor_instance *instance = sns_sensor_util_get_shared_instance(this);
  if(remove && (NULL != exist_request) && (NULL != instance))
  {
    instance->cb->remove_client_request(instance, exist_request);
  }

3:有中情况，新的请求和　没有移除的请求
if(!remove && NULL != new_request)
  3.1:  　instance 为null ,要在重新创建一个　instance
  if (NULL == instance &&
        // first request cannot be a Flush request or Calibration reset request
        SNS_STD_MSGID_SNS_STD_FLUSH_REQ != new_request->message_id)
    {
      instance = create_new_instance(this);
    }
　　３．２：　　instance 不为　null ,　又分为２中情况
　　　　　　　　ａ:self_test_info.test_alive sensor 在自测? 或者新的请求的　ｉｄ 为　: SNS_STD_MSGID_SNS_STD_FLUSH_REQ 或者　SNS_CAL_MSGID_SNS_CAL_RESET　同时　　exist_request　！＝ＮＵＬＬ
　　　　　　　　　// 从　 instance　　移除　exist_request　　
　　　　　　　　  instance->cb->remove_client_request(instance, exist_request)
　　　　　B:
　　　　　         instance->cb->add_client_request(instance, new_request);

正常　返回　　instance

继续　往下走:
处理　　客户端的请求:
lsm6dso_handle_client_request

remove 与　request 队列的请求　不为空，开始移除　request

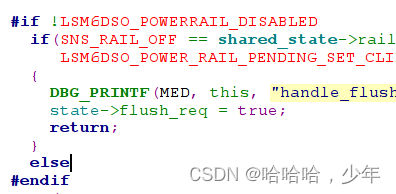

在这里插入图片描述接下来　来分析 new request 不为空
分为两种
　　　1: instance 不为　null
　　　　1.a: message 为　SNS_STD_MSGID_SNS_STD_FLUSH_REQ ,然后　又没有存在的请求则　: 直接　　instance = NULL;　为空

 if(SNS_STD_MSGID_SNS_STD_FLUSH_REQ == new_request->message_id) // most frequent request
        {

1.b: 1.a: message 为　SNS_STD_MSGID_SNS_STD_FLUSH_REQ ,然后本身也没有请求, 所以　也就存在清空，　直接把刚才生成的　　instance 为空　就行…

            lsm6dso_handle_flush_request(this, instance, shared_state);

1:b 存在　request , 这个时候　就要去　处理这个请求了
看下　是怎么处理这个请求的

lsm6dso_handle_flush_request

进入这个函数
这个暂时先跳过, 不影响全局
在这里插入图片描述 在这里插入代码片

1:判断 sensor 的类型...
if(state->sensor & (LSM6DSO_MOTION_DETECT | LSM6DSO_SENSOR_TEMP))
  {
    reason = FLUSH_DONE_NOT_ACCEL_GYRO;
  }
2:再来判断  是否  有 fifo enable
else if(shared_state->inst_cfg.fifo_enable == 0 && !lsm6dso_dae_if_available(instance))
  {
    reason = FLUSH_DONE_NOT_FIFO;
  }
  3: reason 值改变了, 有需求要 进行  flush
if(reason != FLUSH_TO_BE_DONE)
  {
    lsm6dso_send_fifo_flush_done(instance, state->sensor, reason);
  }

当然真正进行的是 lsm6dso_send_fifo_flush_done 函数
看下是怎么刷新 fifo 的.

//  这么多  if 判断, 主要是 看下 flush sensor 是什么类型的...
  while(flushing_sensors != 0)

{
    sns_sensor_uid const *suid = NULL;
    lsm6dso_sensor_type sensor_type = LSM6DSO_ACCEL;
    if(flushing_sensors & LSM6DSO_ACCEL)
    {
      suid = &state->accel_info.suid;
      sensor_type = LSM6DSO_ACCEL;
    }
    else if(flushing_sensors & LSM6DSO_GYRO)
    {
      suid = &state->gyro_info.suid;
      sensor_type = LSM6DSO_GYRO;
    }
    ......
    else
    {
      flushing_sensors = 0;
    }
    // 说明 匹配到了  sensor 的类型...
    if(NULL != suid)
    {
      sns_service_manager *mgr = instance->cb->get_service_manager(instance);
      // a SNS_EVENT_SERVICE 类型.
      sns_event_service *e_service = (sns_event_service*)mgr->get_service(mgr, SNS_EVENT_SERVICE);

   //  2: 分配 empty buff
      sns_sensor_event *event = e_service->api->alloc_event(e_service, instance, 0);
    //  message id 设置为了   SNS_STD_MSGID_SNS_STD_FLUSH_EVENT ,我们之前发送的时候 都是 SNS_STD_MSGID_SNS_STD_FLUSH_REQ ,原来是在这里做的手脚. 所以,我们在 接收的时候, mseeage id 也是 SNS_STD_MSGID_SNS_STD_FLUSH_EVENT
      event->message_id = SNS_STD_MSGID_SNS_STD_FLUSH_EVENT;
      event->event_len = 0;
      event->timestamp = sns_get_system_time();
      flushing_sensors &= ~sensor_type;
    //  publish evnet 这个 词应该怎么理解??
    //  看注释上写的是 注册到 客户端..
//Client may specify the SUID of the data being sent.  This SUID //must match the SUID of the Sensor to which a client sent its //enable request.
      e_service->api->publish_event(e_service, instance, event, suid);
    }
  }

这里看到了　　设置了　event->message_id = SNS_STD_MSGID_SNS_STD_FLUSH_EVENT; 说明，在其他的地方是要处理这个　event? 暂时　没看懂这个是怎么一回事.

看下 a SNS_EVENT_SERVICE 类型

sns_service_manager_init
{
	  service_manager.services[SNS_EVENT_SERVICE] = (sns_service*)sns_event_service_init();

}
event_service_api 的初始化要关注下,不然到后面真的特么的看不懂了...
sns_fw_event_service*
sns_event_service_init(void)
{
  sns_osa_lock_attr attr;
  sns_rc rc;
  event_service_api = (sns_event_service_api)
  {
    .struct_len = sizeof(event_service_api),
    .get_max_event_size = &get_max_event_size,
    .alloc_event = &alloc_event_for_instance,
    .publish_event = &publish_event,
    .publish_error = &publish_error
  };
  ......
  event_service.service.api = &event_service_api;
  event_service.island_client = sns_island_aggregator_register_client("event service");
  sns_es_low_mem_init(&event_service);

  return &event_service;
}

lsm6dso_send_fifo_flush_done 做了哪些事情呢?
1:判断 sensor 的类型
2:获取 sensor 的服务 (SNS_EVENT_SERVICE)
3: 设置 message id SNS_STD_MSGID_SNS_STD_FLUSH_EVENT 等
4: publish_event 到 cilent

在回到 lsm6dso_handle_flush_request 函数
我们看下 else 分支是干啥的…

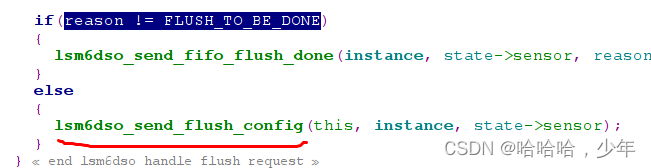

在这里插入图片描述
主要就是 set_client_config
Update a Sensor Instance configuration to this sensorRequest

static void  lsm6dso_send_flush_config(
  sns_sensor          *const this,
  sns_sensor_instance *instance,
  lsm6dso_sensor_type sensor)
{
  sns_request config;

  config.message_id = SNS_STD_MSGID_SNS_STD_FLUSH_REQ;
  config.request_len = sizeof(sensor);
  config.request = &sensor;

  this->instance_api->set_client_config(instance, &config);
}

我们看下 this->instance_api->set_client_config 这个函数的实现

lsm6dsm_inst_set_client_config
不等于 SNS_STD_MSGID_SNS_STD_FLUSH_REQ 打印下 client_config
在这里插入图片描述

1: 通过sns_scp_update_bus_power给COM port上电state->scp_service->api->sns_scp_update_bus_power(state->com_port_info.port_handle,
      true);

2:  message_id 为 SNS_STD_SENSOR_MSGID_SNS_STD_SENSOR_CONFIG 的时候, 后面 讲解下这个函数的作用...
 if(client_request->message_id == SNS_STD_SENSOR_MSGID_SNS_STD_SENSOR_CONFIG)
  {
    lsm6dsm_process_sensor_config_request(this, client_request);
  }
  ....
3:  else if(client_request->message_id == SNS_STD_MSGID_SNS_STD_FLUSH_REQ)
  {
    lsm6dsm_process_flush_request(this, client_request);
  }
4:  else if(client_request->message_id == SNS_PHYSICAL_SENSOR_TEST_MSGID_SNS_PHYSICAL_SENSOR_TEST_CONFIG)
  {
    /** All self-tests are handled in normal mode. */
    lsm6dsm_inst_exit_island(this);
    lsm6dsm_set_client_test_config(this, client_request);
  }
 5: else if(client_request->message_id == SNS_CAL_MSGID_SNS_CAL_RESET)
  {
    lsm6dsm_process_cal_reset_request(this, client_request);
  }

 关闭 com 口...
// Turn COM port OFF
state->scp_service->api->sns_scp_update_bus_power(state->com_port_info.port_handle,
      false);
