基于MATLAB/Simulink的2ASK数字带通传输系统建模与仿真

课程设计要求

调制采用模拟相乘法或者数字键控法，
解调采用非相干解调法(包络检波法)或者相干解调法。

调制模块建模：

数字基带信号（二进制信号）及载波信号（正弦波信号）显示；
未加噪声已调信号（2ASK）及叠加噪声的已调信号（2ASK加高斯噪声）的显示。
解调模块建模：

如果采用非相干解调法，要求显示：
数字基带信号与已调信号；
整流后信号；
滤波后信号；
抽样脉冲；
解调信号。

如果采用相干解调法，要求显示：
数字基带信号（二进制信号）与已调信号（同上）；
载波信号；
带通滤波输出信号及相乘法输出信号；
低通滤波器输出；
解调信号。

方法选择

这次设计的调制与解调均给出了两种方案，要求任选其一去实现。
那么这里我也将选用其中一种来完成设计。
本人采用模拟相乘法完成信号的调制，以相干解调法完成信号的解调。

其余的另一种方法大家可自行尝试。

设计步骤

在了解通信原理后，不难发现其实过程并不复杂。整体的设计系统包括了两个重要交换，即我们的消息与数字基带信号之间的交换，数字基带信号与信道信号之间的交换。前一种交换由发收端设备完成，而后一种交换则由调制和解调完成。
所以我们的设计思路为：

1. 发送端调制过程使用模拟相乘法，将数字基带信号与载波信号进行相乘送入信道。

2. 接收端使用相干解调法，经过带通滤波器后再次与载波相乘，再通过低通滤波器、抽样判决器后得到完整的信号。

3. 由于设计要求添加噪声，所以应在调制完毕后模拟加性高斯白噪声加入信道后进行传输，由此来鉴别在有一定噪声的情况下系统的性能是否保持良好。

4. 将得到的信号与原基带信号作延时对比，得到误码率，以此来判断系统的性能如何。

（重点来了）

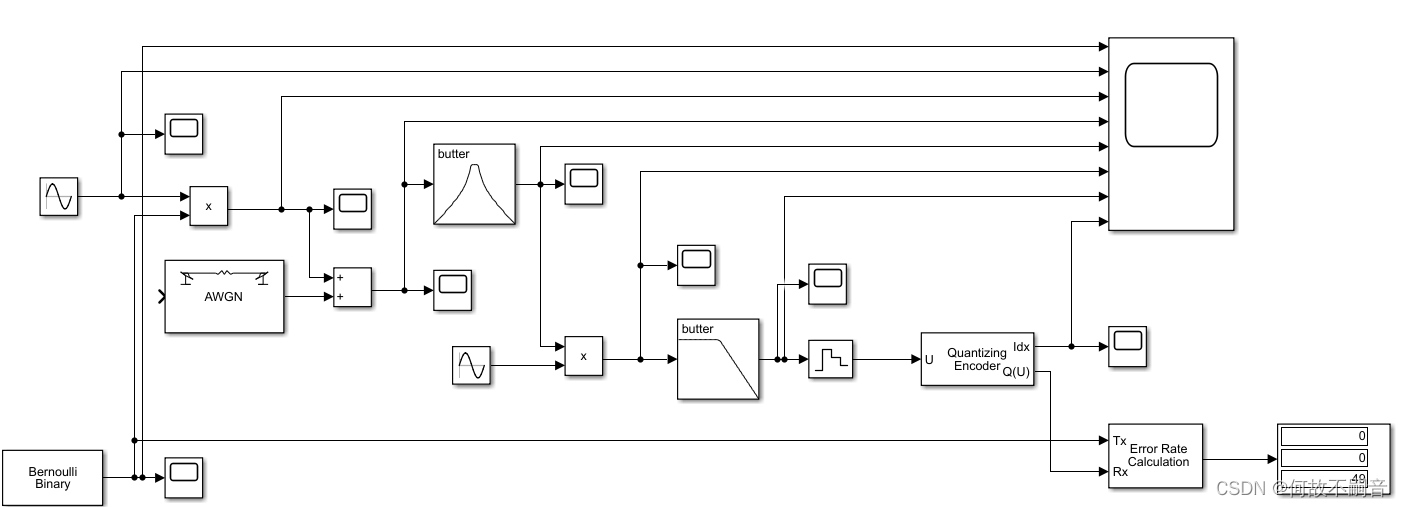

系统整体设计如图所示：

结果显示与性能分析

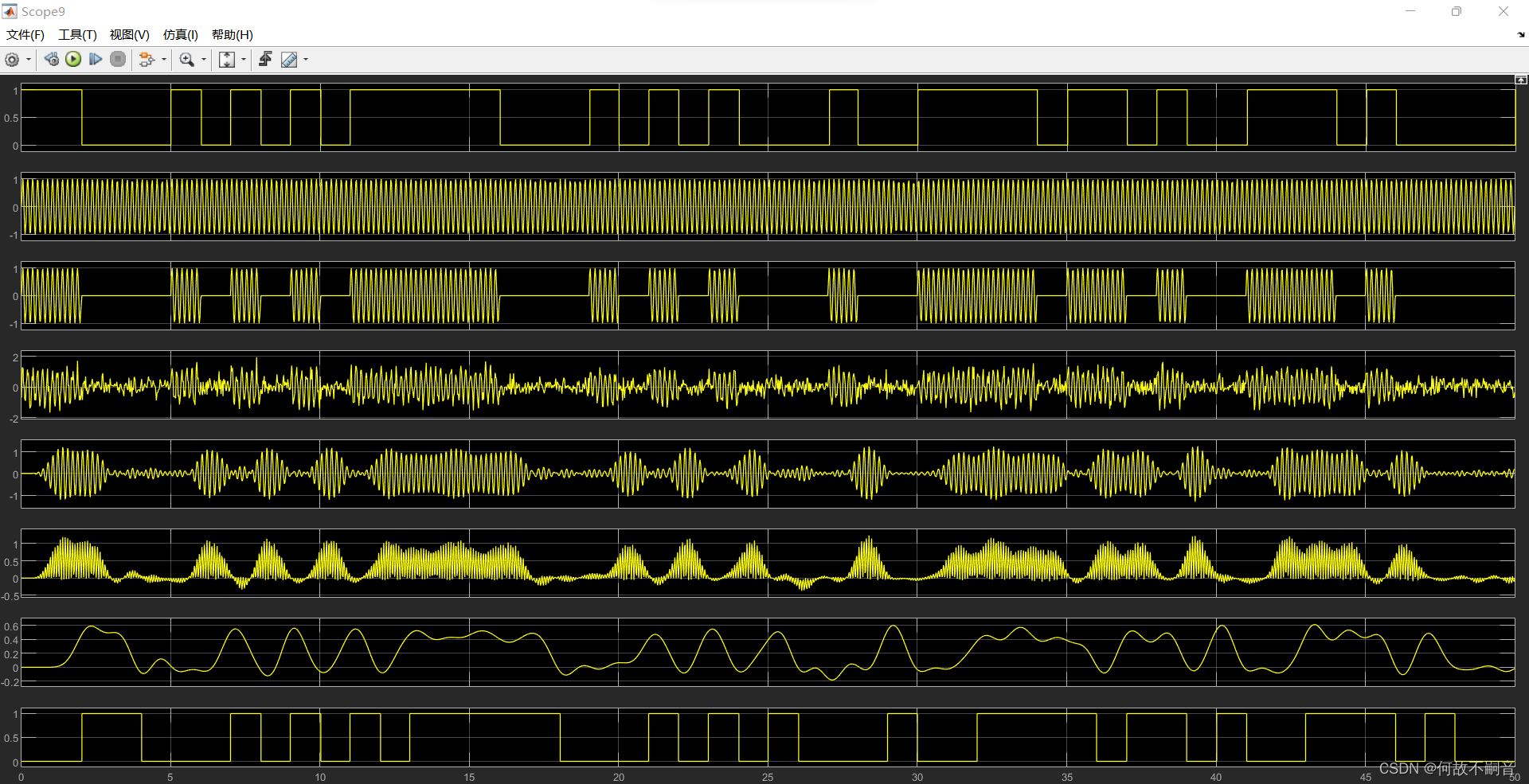

各波形显示如图所示：

从上到下的信号波形为：

①数字基带信号

②载波信号

③未加噪声已调信号

④叠加噪声已调信号

⑤带通滤波输出信号

⑥相乘法输出信号

⑦低通滤波输出信号

⑧解调信号

这里基于采样T设置为50，可以更明显的对比基带信号与解调信号的差距。并且从误码器的显示可以看出，系统误码率为0，由此说明2ASK仿真系统的性能是没有问题的。

到此课程设计基本结束，谢谢大家浏览。

源文件领取

MATLAB源文件直接点击此处领取。有帮助的话可以点赞关注收藏，谢谢。
