前言

最近在做基于dsp平台的无通信接口系统辨识，因此需要直接利用CCS将数据导出，然后再利用MatLAB解析读取后的数据。MatLAB的代码参考了以下这篇链接:

-/导出CCS3.3数据及使用matlab处理的方法.md at master · dailai/- · GitHub

高版本的CCS，比如7.4, 是没有File -> Data -> Save这个保存流程的。 所以我自己找了一个保存DSP数据的流程，并且结合MatLAB代码将DSP内存中的数据解析出来了。

正文

首先给一个DSPdemo代码，如下文所示

#include <main.h>

float y[100];

void main(void)
{
    int i;
    for(i = 0; i < 100; i++){
        y[i] = sin(2 * 3.14 * (float)i * 0.1);
    }

    while(1);
}

我们的目的，就是把y数组，导出到MatLAB里面。

首先需要让这个demo代码运行起来，然后当天运行到while(1)的时候，我们把它停下来

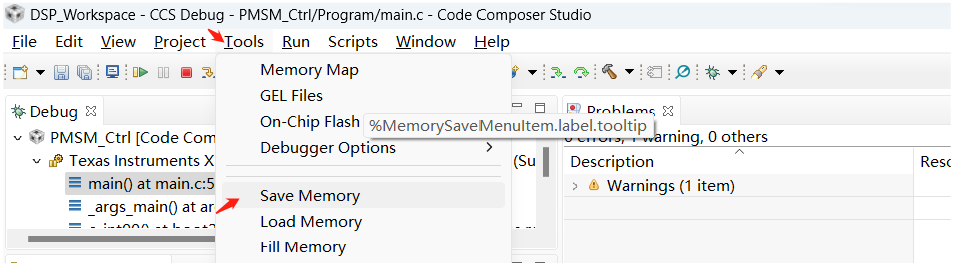

然后点击 Tools -> Save Memory

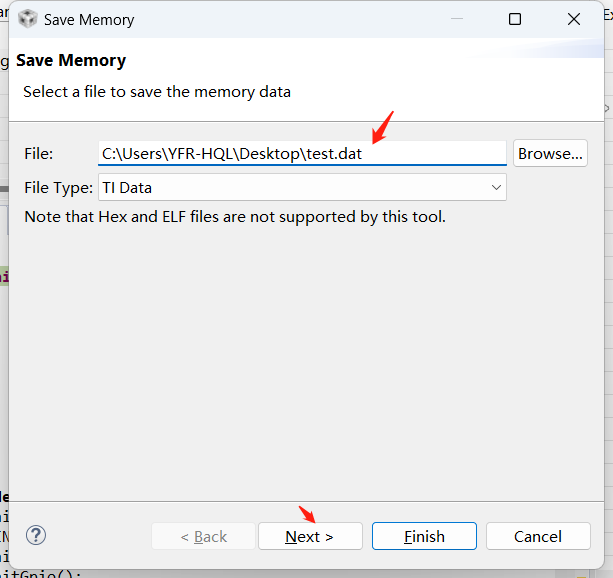

 选择文件路径，方便起见我们选择了桌面，并命名为test.dat。 然后Next

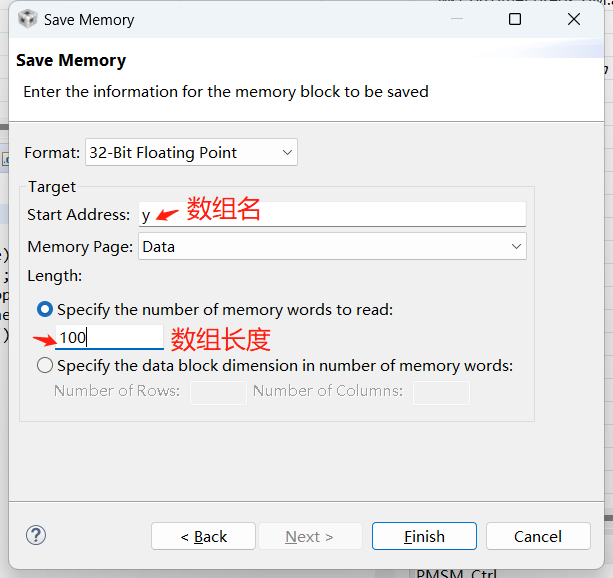

然后，选择数据类型这里比较关键， 由于我们dsp里面是float数组，默认是32位的，所以我们选择32-Bit Floating Point。

 另外，开始地址以及读取长度这里，就根据需要读取数组名以及我们自己定义的长度来选择。

做好这一些， 就可以Finish了。 结束后，桌面就会生成一个test.dat的文件。

下面看一下MatLAB的处理代码。

clear all; close all; clc;

fid = fopen('test.dat');
fseek(fid, 21,-1);  % 去文件头, 21字节，如 1651 1 80000006 0 100


x = textscan(fid, '%f');
y = x{1};

plot(y);

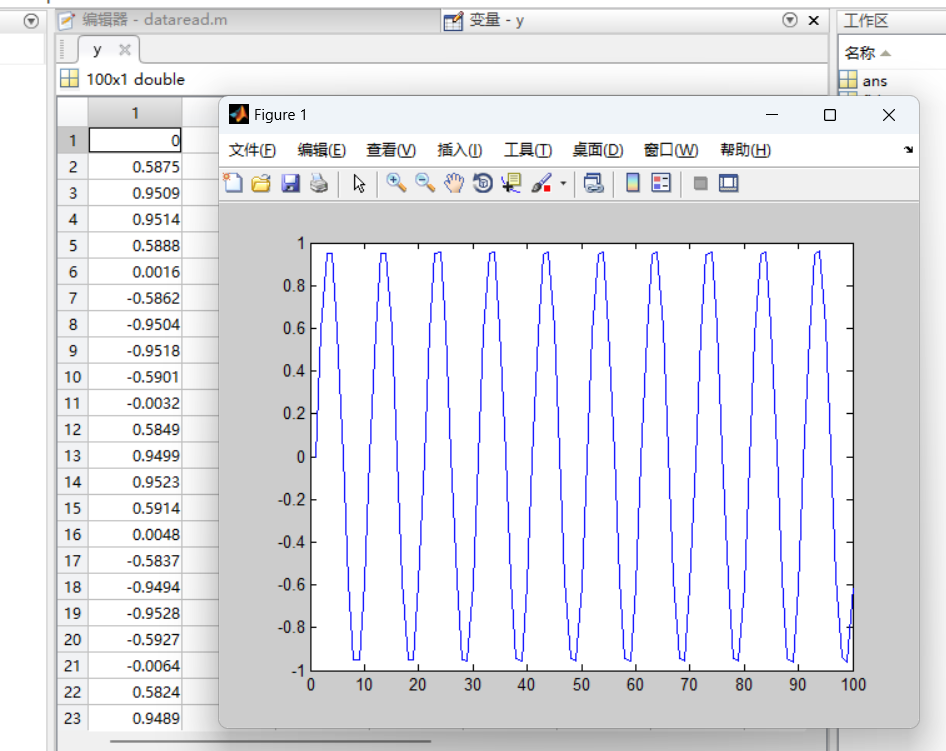

 到此为止呢，我们就把dsp数组里面的数据，导出到MatLAB里面了

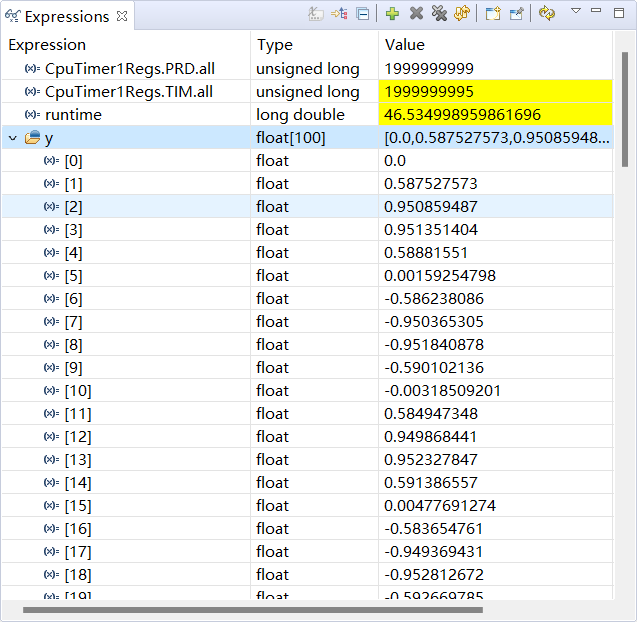

 在CCS也能实时查看DSP变量的数据， 经过对比分析，读取的数据和DSP里面变量的数据是一样的，说明功能实现了。

感谢您的阅读，欢迎留言讨论、收藏、点赞、分享。
