一、前言
2022年6月18日的一场毕业典礼,意识到自己真的要离开学校了,真的要和四年的舍友说拜拜了,真的是最后一次在学校打篮球了,马上奔赴人生的下一个战场,多少有点不舍。
想用这篇博客简单记录一下大学四年努力学习的成果,四年的时光里,承认虚度过光阴,但也承认有在认真的努力学习。
一个在大学才拥有自己第一台笔记本电脑的计算机菜鸟,毕业设计能做得有多烂呢?
演示视频:https://www.bilibili.com/video/BV1Ft4y187zu/
二、系统总体架构设计

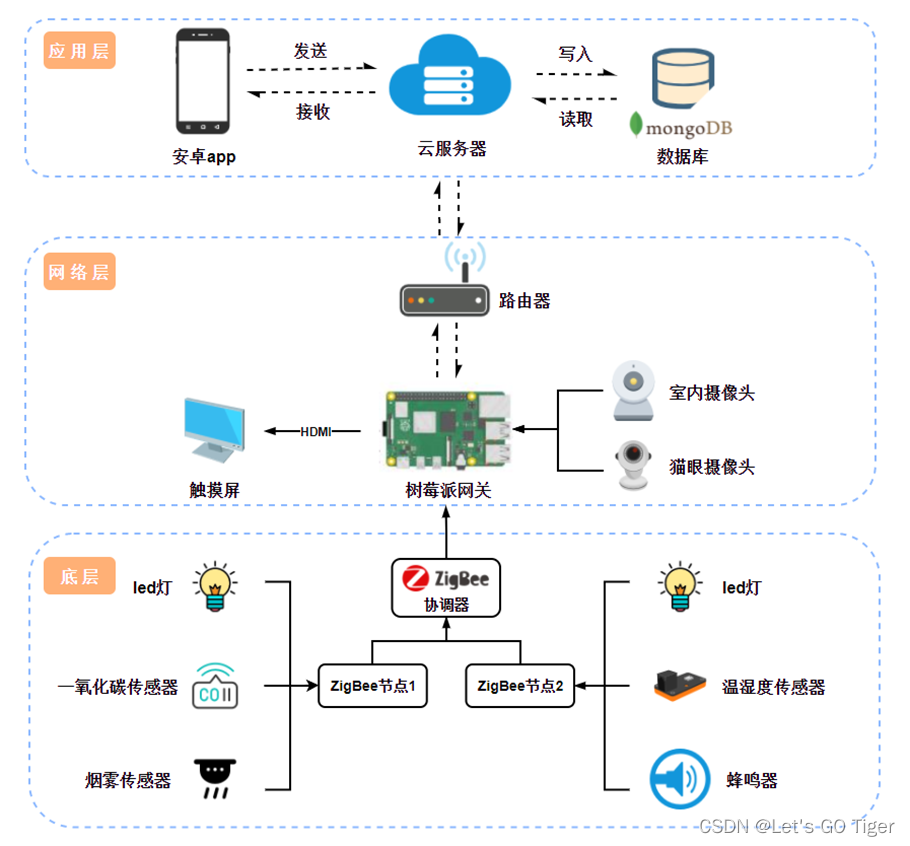

系统总体架构如下图所示,浅说一下整个系统的结构和通信链路吧,整个系统主要分为三层:
- 底层:使用支持ZigBee协议的子设备负责采集和传输传感器的数据,并且负责控制该子设备自身的一下执行器(灯、蜂鸣器),一个协调器负责从ZigBee网络收集两个终端节点采集到的数据,然后协调器通过UART与上层的网关进行通信。
- 网络层:该层的核心设备使树莓派网关,给网关配了一块触控屏,外接了两个摄像头,这里的网关不仅仅是完成不同协议间的数据转换,还有更多的与人交互的功能。当然了,网关还得接入路由器。
- 应用层:主要是手机APP,实现一些远程控制和查看数据的功能,云端服务器作为一个数据中转和存储的角色。

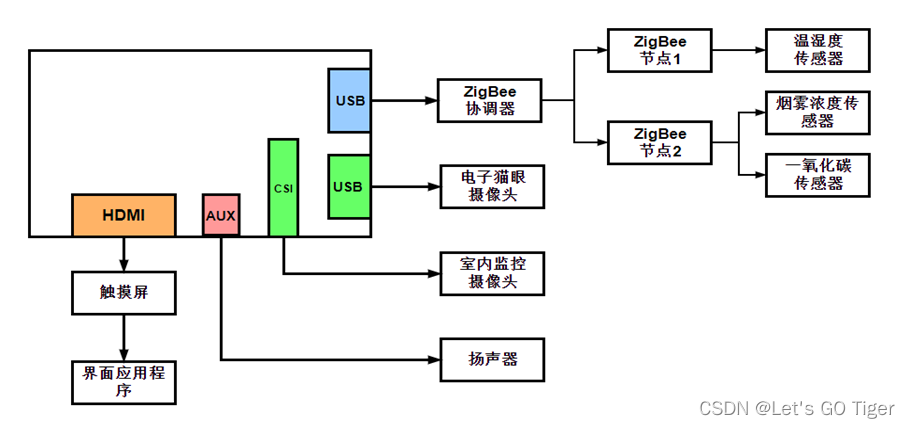

三、硬件接线参考图
四、ZigBee心跳包原理实现

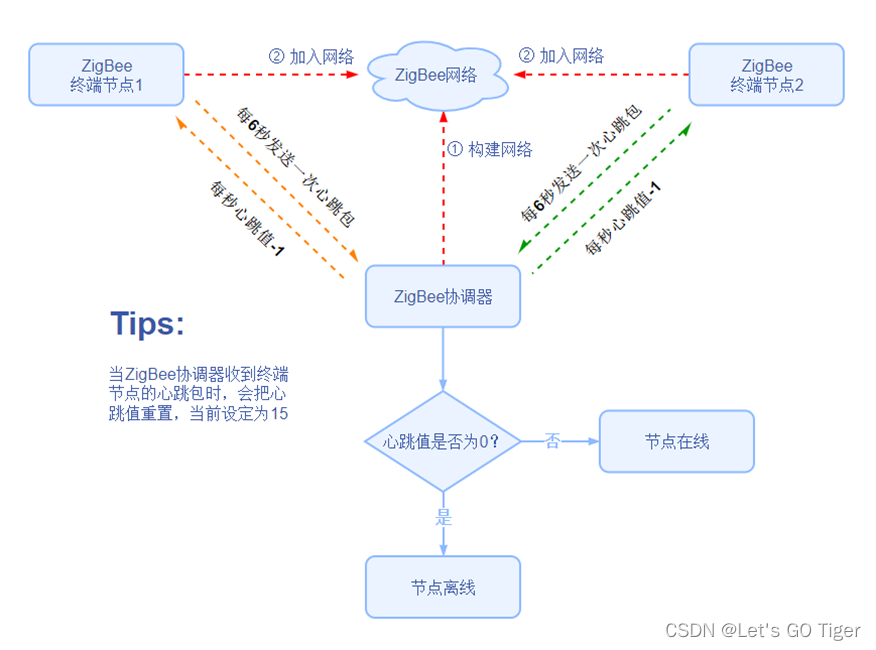

原理描述:心跳包技术是一种用于检测子设备是否在线的常用技术,在本系统中,ZigBee协调器负责构建ZigBee网络,当ZigBee终端节点加入网络成功后,协调器就会给当前的终端节点的心跳值定时减一,而终端节点则会定时发送一个心跳包给协调器,当协调器收到终端节点的心跳包之后,则会把当前终端节点心跳值恢复到最大值,代表终端节点当前是在线的状态,反之就是离线状态。
本系统心跳包功能没有在视频中演示,后面有截图展示。具体效果是,关闭某个ZigBee节点后,在环境与控制模块中,就不能操作该节点的执行器(例如不能开灯)图标旁边也会有离线的字眼提醒。本系统心跳包实现的参考图:
核心代码:
void zb_StartConfirm( uint8 status ) //加入ZigBee网络成功时调用
{
if(status==ZSUCCESS)
{
//发送加入网络的请求命令通知协调器
zb_SendDataRequest(0X0,SUBNODE_JOIN_NET_CMD_ID,
osal_strlen(deviceI),deviceID,0,FALSE,AF_DEFAULT_RADIUS);
//发送心跳包
osal_start_timerEx(sapi_TaskID,HEART_BEAT_TIMEOUT_EVENT,1000);
}
}
void zb_HandleOsalEvent( uint16 event )//处理用户自定义事件
{
if(event&READ_SENSOR_DATA_EVENT) //处理读取DHT11数据事件
{
uint8 temphumi[2];
if(Read_DHT11(temphumi,temphumi+1)==0)
{
//发送传感器数据包
zb_SendDataRequest(0X0,GET_LIVINGROOM_NODE_DATA_CMD_ID,
osal_strlen(temphumi),temphumi,0,FALSE,AF_DEFAULT_RADIUS);
//定时3s触发心跳包发送事件
osal_start_timerEx(sapi_TaskID,HEART_BEAT_TIMEOUT_EVENT,3000);
}
}
if(event&HEART_BEAT_TIMEOUT_EVENT)//处理心跳包事件
{
//发送心跳包
zb_SendDataRequest(0X0,HEART_BEAT_CMD_ID,0,NULL,0,FALSE,AF_DEFAULT_RADIUS);
//定时3s触发传感器发送事件
osal_start_timerEx(sapi_TaskID,READ_SENSOR_DATA_EVENT,3000);
}
}
五、传感器数据传输链路
[外链图片转存失败,源站可能有防!在这里插入盗链机制,建描述]议将图片上https://传(imblog.csdnimg.cn/ffbc77bdeGFHV54a05bff4b106bf57a59.png81(https:/在这里插入代码片
/img-blog.csdnimg.cn/ffbc77bdc3454a05bff4b106bf157a59.png)]

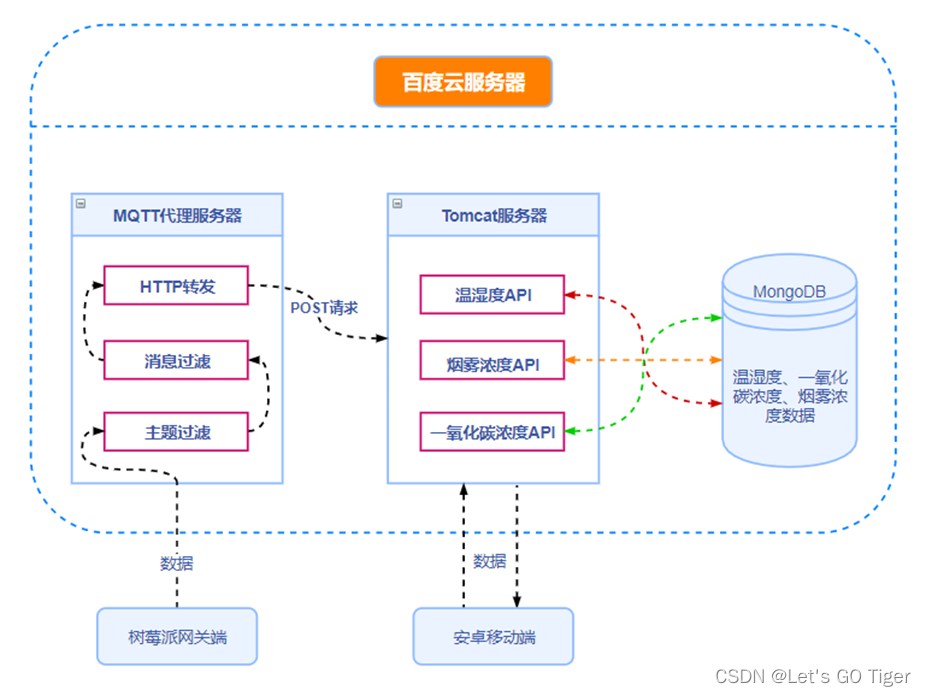

云端服务器中,数据流转的相关细节如下图所示,在Tomcat中部署的Web API是使用Java编写的一个servlet后台程序,如果MQTT代理服务器支出数据直接流转到数据库则可以省略此步骤。
六、系统测试截图

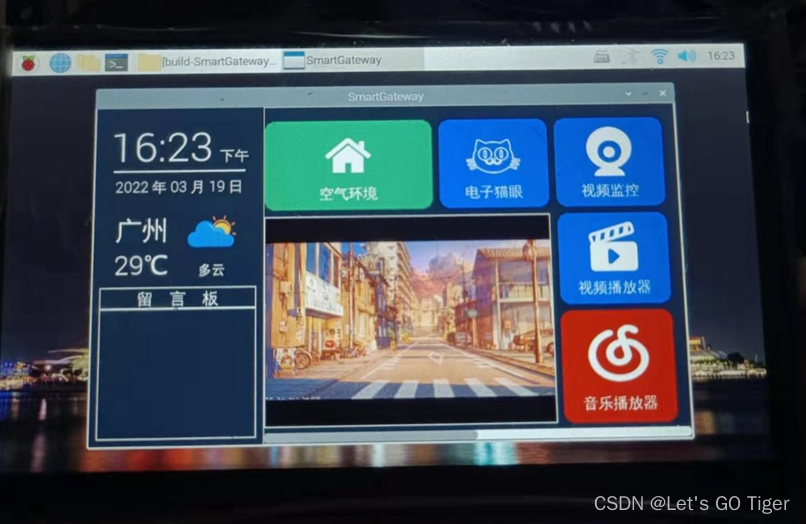

1、时钟和天气模块: 如果使用GEC6818开发板,获取时钟信息需要移植一个NTP服务,可以参考这位大佬的文章:https://blog.csdn.net/qq_41248872/article/details/83622146
ntpclient -s -d -c 1 -i 5 -h 111.230.50.201 //板子获取网络时间
天气模块的信息从一开始的手动获取,到后面改为了上电自动获取。源码里有两个免费的API接口,一个可用于定位当前网络IP的归属地,另一个接口则是利用该区域名称获取该地区的天气信息。
2、视频监控和播放器模块: 这里踩过一些坑,本以为QT的QMultiMedia(低版本的QT库没有该模块,需要自己编译移植)模块支持视频服务的,后面查了很多文章发现,仅支持对摄像头模块采集的画面进行截图而已。在指导老师的帮助下,最后采用opencv来获取视频流并显示到屏幕上。此时,使用的是树莓派来开发,安装opencv库都比较简单方便,如果还是用之前的GEC6818开发板,需要自己交叉编译opencv库,并移植上去。
视频播放器模块也是直接使用opencv库来做的,就是简单直接播放一个视频。一般视频都会用一些编解码的框架来处理,这一块实在太难了,只能替代一下,实现功能够了。之前也试过移植一个播放器来播放。

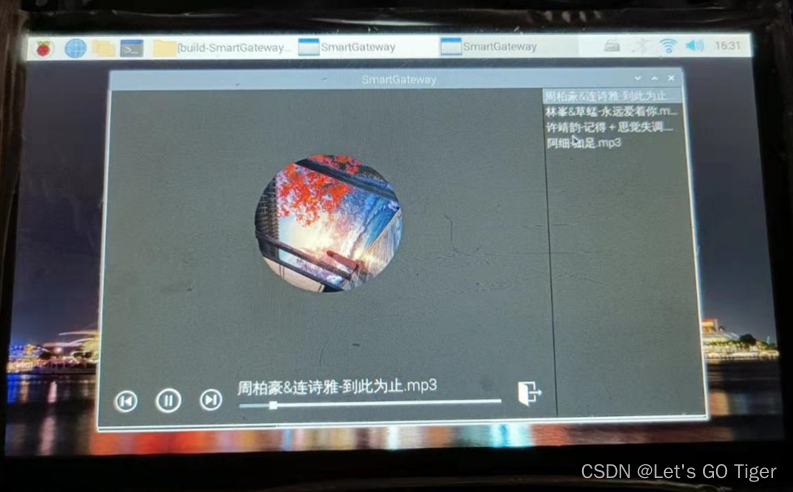

3、音乐播放器模块: 这里好像是移植了一个mplayer播放器来实现的,只要调用一些接口,就能实现暂停、播放、切割都功能,其实最难得是进度条的开发,包括视频播放器的进度条也一样,需要考虑的情况挺多的,而且还要实现拖动变化,点击变化等操作。

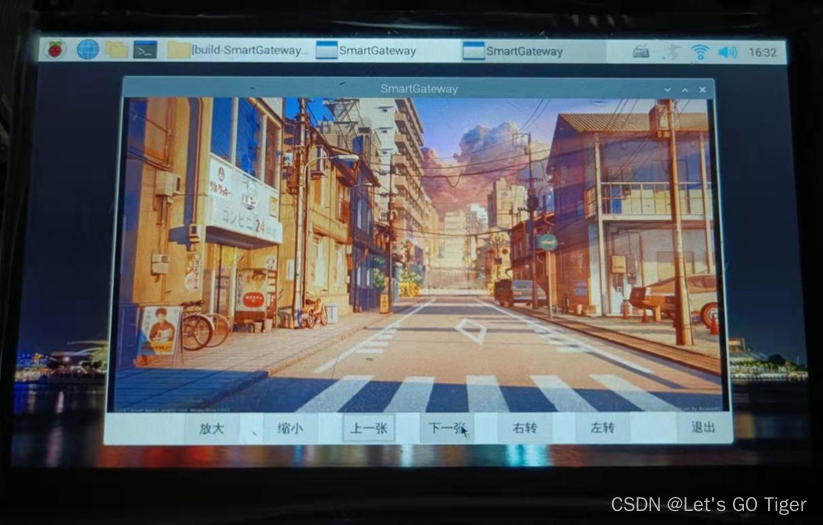

4、电子相册模块: 这一个功能就比较简单了,纯逻辑的一个模块,拿到路径中的图片,放到列表里,随意控制即可。

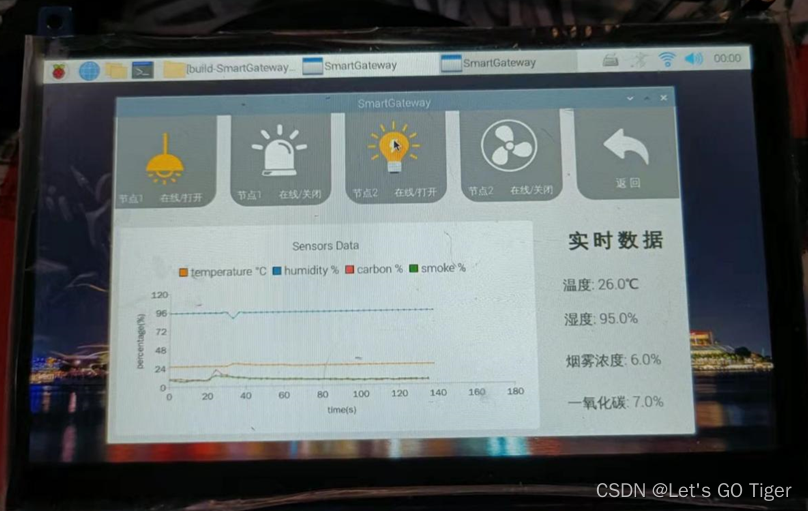

5、环境与控制模块: 这是整个系统中最难开发的一个功能了,首先从串口拿到数据,实时显示数据,并做成图表来查看数据的走势,然后就是控制部分了。例如,假设现在所有的节点都在线,点击其中一个节点的开灯按钮,网关会通过串口给ZigBee协调器发送开灯指令,这条指令包括了,要发送给哪个节点,操作的是这个节点上的哪个执行器,该执行器的状态要切换成什么,等这些信息。倘若是手机端的远程控制,则网关还要监听MQTT代理服务器发送过来的指令。
6、手机端功能展示: 远程控制是通过MQTT协议来实现的,和网关上的触控操作是一样的。历史数据下拉页面即可获取到最新的数据,原理是通过http协议访问WebAPI,按理说这种数据应该要做成按日期查询的,奈何安卓太难了。
七、总结
以上就是我的毕业设计的大概描述,大家也看得出来,我是很简单的描述了几句而已,确实没时间描述太详细,本人也才疏学浅,专业术语懂的也不多,我的作品也没有拿到优,可见,计算机行业有多卷。
如果有人问,大学四年学到的东西对你现在工作有什么帮助呢?
我会说,学了四年的计算机,对现在的工作有帮助的地方就是调试的能力,因为通常代码是写出来了,明明逻辑也没问题,但效果就是和你预期的不一样,另外调试就是一直在熬,挺考验耐心的。
工作之后接触到的技术完全和学校学的东西不一样了,在学校学到的技术和自己自学的技术,所做出来的作品都几乎开源了,而且这个毕业设计也几乎用上了我所学到的所有技术了。
开源也是为了更好奔赴人生的下一个战场,学习某个行业的全新技术,现在总算体会到了,人生的每一个阶段只会越来越难。
最后,感谢所有帮助过我的同学、老师和CSDN上的网友们,谢谢!!
项目开源链接:
gitee:https://gitee.com/grldc/smartgateway
github:https://github.com/ldcowq/smartgateway
