概述

一.cc2330 IO端口

有问题发送邮件至468078841@qq.com
（一）io介绍
CC2530有21个数字输入/输出引脚，可以配置为通用数字I/O或外设I/O信号，配置为连接到ADC、定时器或USART外伤。这些I/O的用途可以通过一系列寄存器配置，由用户程序加以实现。
（二）IO 特性
I/O端口具备如下重要特性：

21个数字I/O引脚

可以配置为通用I/O或外部设备I/O

输入口具备上拉或下拉能力

具有外部中断能力

在这里插入图片描述

TIP：21个I/O引脚都可以用作于外部中断源入口。因此如果需要外部设备可以产生中断，外部中断功能也可以从睡眠模式唤醒设备。

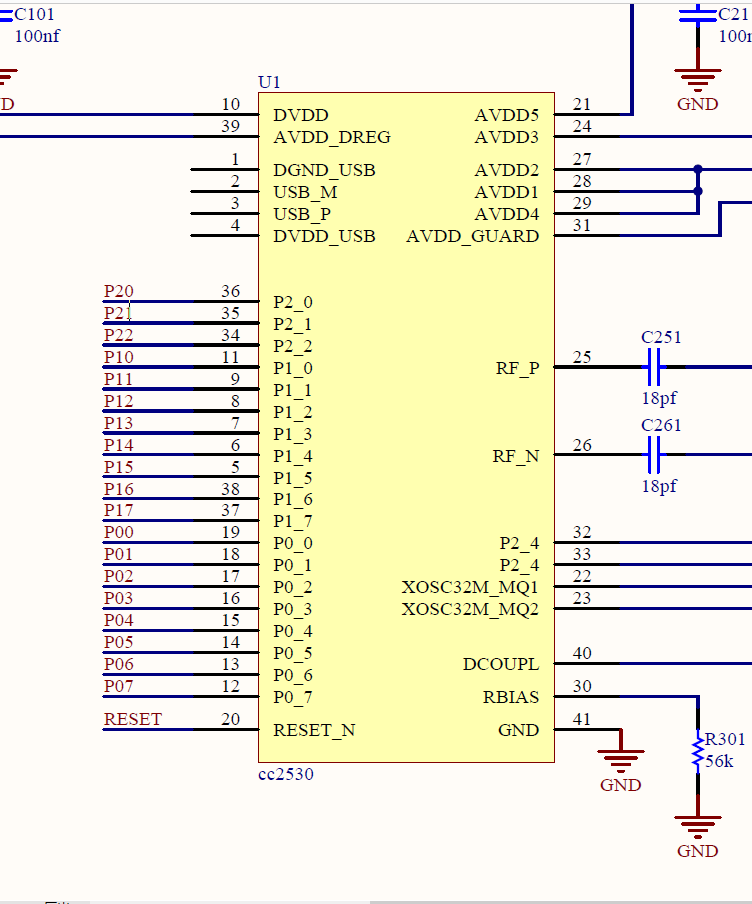

（三）IO引脚
由电路图可以得知一共有51个可用IO端口，当用作通用I/O 时，引脚可以组成3 个8 位端口，端口0、端口1 和端口2，表示为P0、P1 和P2。其中，P0和P1 是完全的8 位端口，而P2 仅有5 位可用。所有的端口均可以通过SFR 寄存器P0、P1 和P2 位寻址和字节寻址。每个端口引脚都可以单独设置通用I/O 或外部设备I/O。除了两个高驱动输出口P1.0 和P1.1 各具备20 mA 的输出驱动能力之外，所有的输出均具备4 mA 的驱动
能力。

二.LED灯IO寄存器及其理解

TIP：我们的2530 LED分布在P1端口
如果我们需要通过代码控制LED的亮灭那么我们就要通过代码将cc2530的寄存器功能设置为普通IO口且配置为输出，下面我们讲解如何认识这两个寄存器

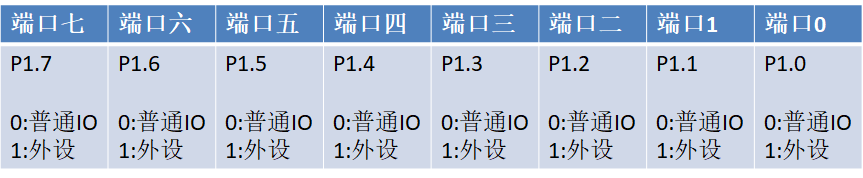

（一）寄存器PxSEL，其中x 为端口的标号0~2，用来设置端口的每个引脚为通用I/O 或者是外部设备I/O 信号。（这个寄存器控制端口功能在下面我们叫其功能寄存器）
因为我们的灯在P1的IO口，所以我在这里只对P1端口进行讲解，如果存在其他疑问请发邮件联系，邮箱468078841@qq.com
在这里插入图片描述
1.我们要控制LED灯的闪烁就必须要将其设置为普通的IO口，

配置寄存器的方法：
将功能寄存器第一位端口1值0 P1SEL & = ~0x02；

解释：**0x02为16进制将其转为二进制表示为 0000 0010 取反后为 1111 1101 （这里的二进制高低位分别对应上面表格的端口0到端口七）这时候我们由于不知道P1SEL端口是处于什么状态这时候我们只知道在这里我是要将P1.1为普通IO口也就是第二位值0 这时候为了避免引起不必要的错误我们选用&=学过C语言的都知道 1&任何数为任何数， 0&任何数为0 ，我们在这里可以保证我们的代码P1SEL & = ~0x02只对第二位进行了操作改变

练习：将P1.3 P1.2 P1.1 P1.0设置为通用口

首先我们要提前取反 0000 1111 等于16 进制0x0F

  P1SEL &= ~0x0F

取反是因为我比较菜前几位方便运算个人习惯不喜勿喷

significant：**在这里我们要理解八位二进制与P1处八个端口的映射对应关系，了解这个才可以保证以后学会其他寄存器操作。

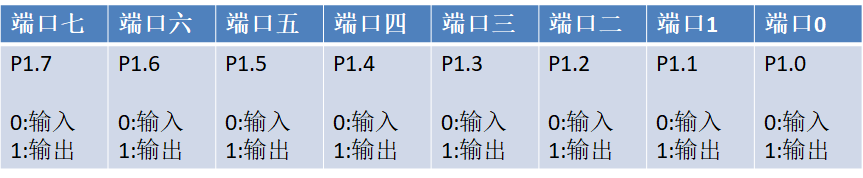

（2）在任何时候，要改变一个端口引脚的方向，就使用寄存器PxDIR 来设置每个端口引脚为输入或输出。因此只要设置PxDIR 中的指定位为1，其对应的引脚口就被设置为输出了。（这个寄存器控制端口的输入输出在下面我们叫其输入输出寄存器）
在这里插入图片描述
1.我们要控制LED灯的闪烁就必须要将其设置为输出，
在前面我们已经知道如何见P1SEL如何设置了在这里，我们就不提这里了但是为了加强练习我在这里设置几个小问题，希望可以独立完成

（1）端口1设置为输出口

 P1DIR  |= 0x01；

在这里我用 |= 运算符是因为我们需要将这一位设置为1 1或上任何数为1 0或上任何数为任何数，

（2）端口2和端口1一起设置为输出模式

P1DIR  |= 0x06；

三.实战操作点亮LED灯

在上面我们已经知道了如何将端口设置为可以点亮LED灯的步骤在这里我将讲述如何控制LED灯的亮灭

（一）了解端口
这个为我们的LED灯端口电路图，接下来的基础实验我也都会以这个电路图为模板写下去，
在这里插入图片描述
我们可以看到这是一个二极管当P1.1 P1.2，P1.3为低电平时灯就可以闪烁在代码中如果我们已经设置好之后我们可以直接令端口等于0 则点亮为1 则熄灭

（二）实战演示
题目要求，将D4，D2，D3，初始时全部熄灭，然后依次闪烁

#include "ioCC2530.h"  //引入头文件 类似C语言 #include"stdio.h"

#define D4 P1_0   //宏  定义引脚为端口 方便记忆
#define D2 P1_1
#define D3 P1_2


void LED_INIT(void);    //函数申明  这里建议书写规范
void delay(unsigned int time);

void delay(unsigned int time)  //延时函数 这里是为了让程序多执行几次for循环 让函数延时
{
  for(unsigned char j = 0; j < time;j++)
  {
    for(unsigned int i = 0; i < time; i++)
    {

    }
  }
}
void LED_INIT(void)   //LED初始化函数
{
  P1SEL &= ~0x07;    // P1SEL  &= ~（0000 0111）P1SEL  &= （1111 1000）
  P1DIR |= 0x07;
  P1 = 0x07;
}


void main(void)
{
  LED_INIT();    //初始化
  while(1)
  {
    D4 = 0;   //D4亮
    delay(100);
    D4 = 1;   //D4灭

    D2 = 0;
    delay(100);
    D2 = 1;

    D3 = 0;
    delay(100);
    D3 = 1;



  }
}
