c51单片机学习笔记-IO扩展（串转并）实验 - 74HC595

目的：通过 74HC595 模块控制 LED 点阵以一行循环滚动显示。

编译软件：keil5

过程：

（1）先定义好74HC595 控制管脚，以及点阵列控制口

//定义 74HC595 控制管脚
sbit SRCLK=P3^6; //移位寄存器时钟输入
sbit RCLK=P3^5; //存储寄存器时钟输入
sbit SER=P3^4; //串行数据输入
#define LEDDZ_COL_PORT P0 //点阵列控制端口
u8 ghc595_buf[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

（2）重新定义了一个 ms 级延时函数 delay_ms，该函数与前面 delay_10us 类似，都是利用循环占用 CPU 起到延时效果

void delay_ms(u16 ms)
{
u16 i,j;
for(i=ms;i>0;i--)
for(j=110;j>0;j--);
}

（3）定义了 74HC595 的控制函数 hc595_write_data，该函数完全按照 74HC595 的通信时序要求编写，主要要注意 的是 74HC595 是先传输字节的高位后传输低位，所以需要将字节低位移动到高位传输，在传输数据时，要注意移位寄存器时钟和存储寄存器时钟的先后顺序，将 要写入的数据先传输到 74HC595 寄存器中，即在准备好每位数据时要将 SRCLK 进行一个上升沿变化，此时即可将数据传输到寄存器内，待循环 8 次即一个字节 传输到寄存器中时，就可以来一个存储时钟上升沿，此时就可以将 74HC595 寄存 器中的数据全部一次传输到 595 端口输出。

void hc595_write_data(u8 dat)
{
u8 i=0;
for(i=0;i<8;i++)//循环 8 次即可将一个字节写入寄存器中
{
SER=dat>>7;//优先传输一个字节中的高位
dat<<=1;//将低位移动到高位
SRCLK=0;
delay_10us(1);
SRCLK=1;
delay_10us(1);//移位寄存器时钟上升沿将端口数据送入寄存器中
}
RCLK=0;
delay_10us(1);
RCLK=1;//存储寄存器时钟上升沿将前面写入到寄存器的数据输出
}

（4）main 函数中调用 74HC595 的控制函数，将实验中要实现的效果数据写入进去，从而控制 LED 点阵的阳极， 而阴极由 P0 口控制，默认初始化时已经设置为 0，也就是说只要 595 输出高电 平，那么对应的行就会点亮。

void main()
{
u8 i=0;
LEDDZ_COL_PORT=0x00;//将 LED 点阵列全部设置为 0，即 LED 阴极为低电平
while(1)
{
for(i=0;i<8;i++)
{
hc595_write_data(0x00);//消除前面寄存器缓存数据
hc595_write_data(ghc595_buf[i]);//写入新的数据
delay_ms(500);//延时 500ms
}
}

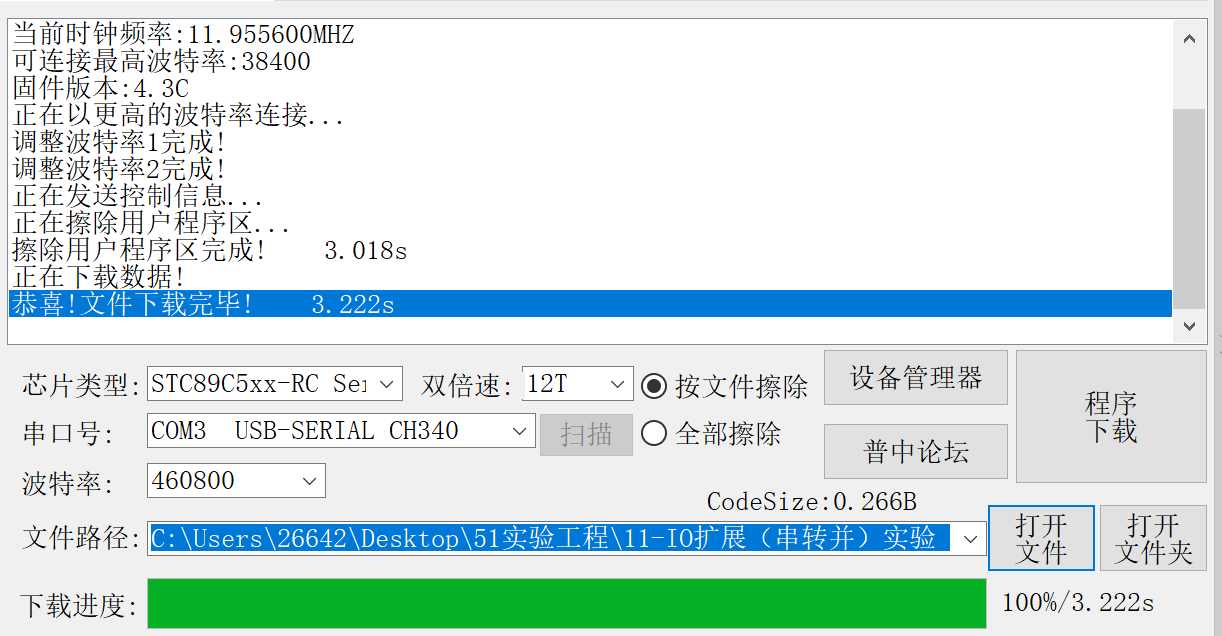

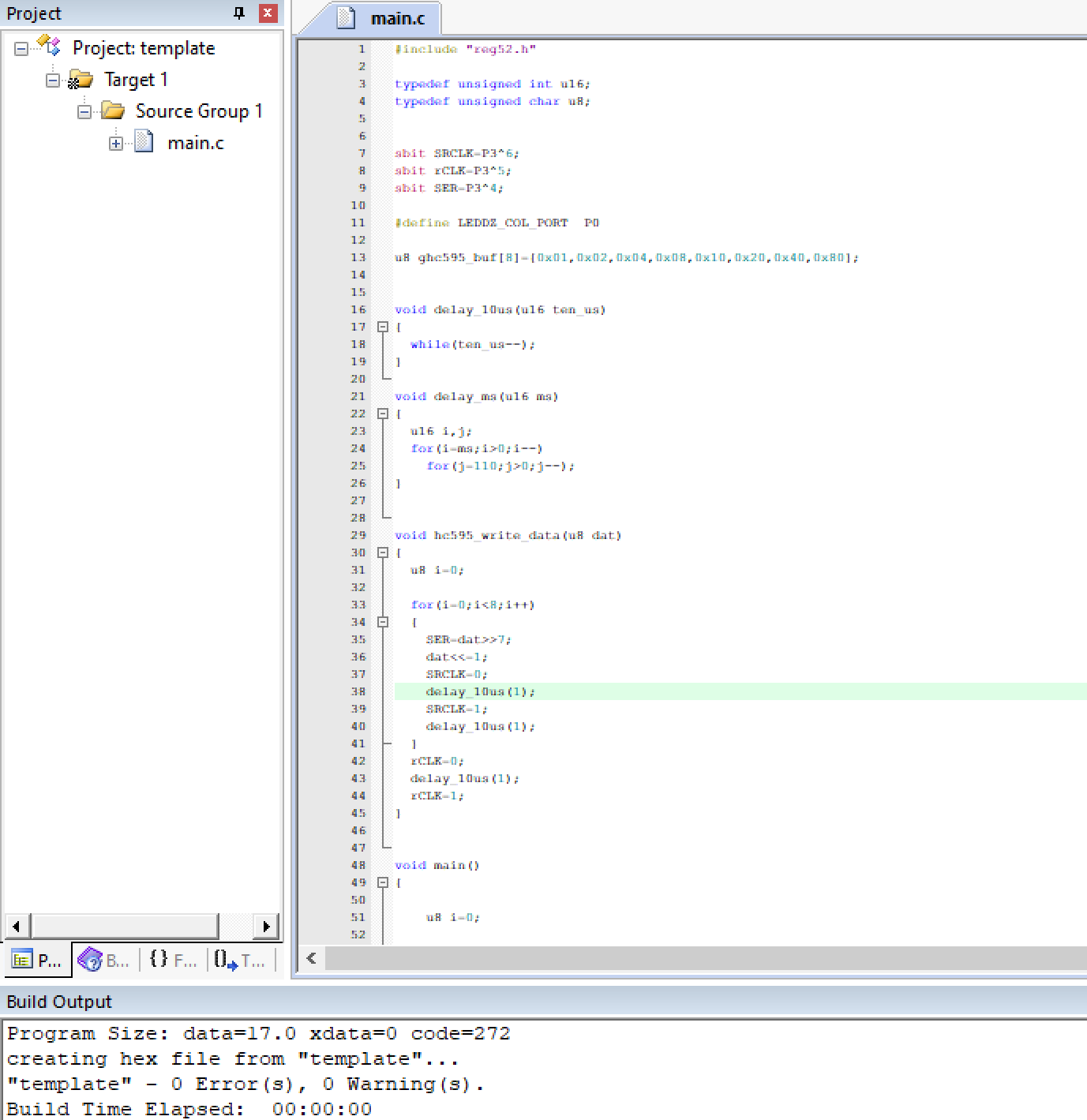

（5）编译整段代码烧录到开发板

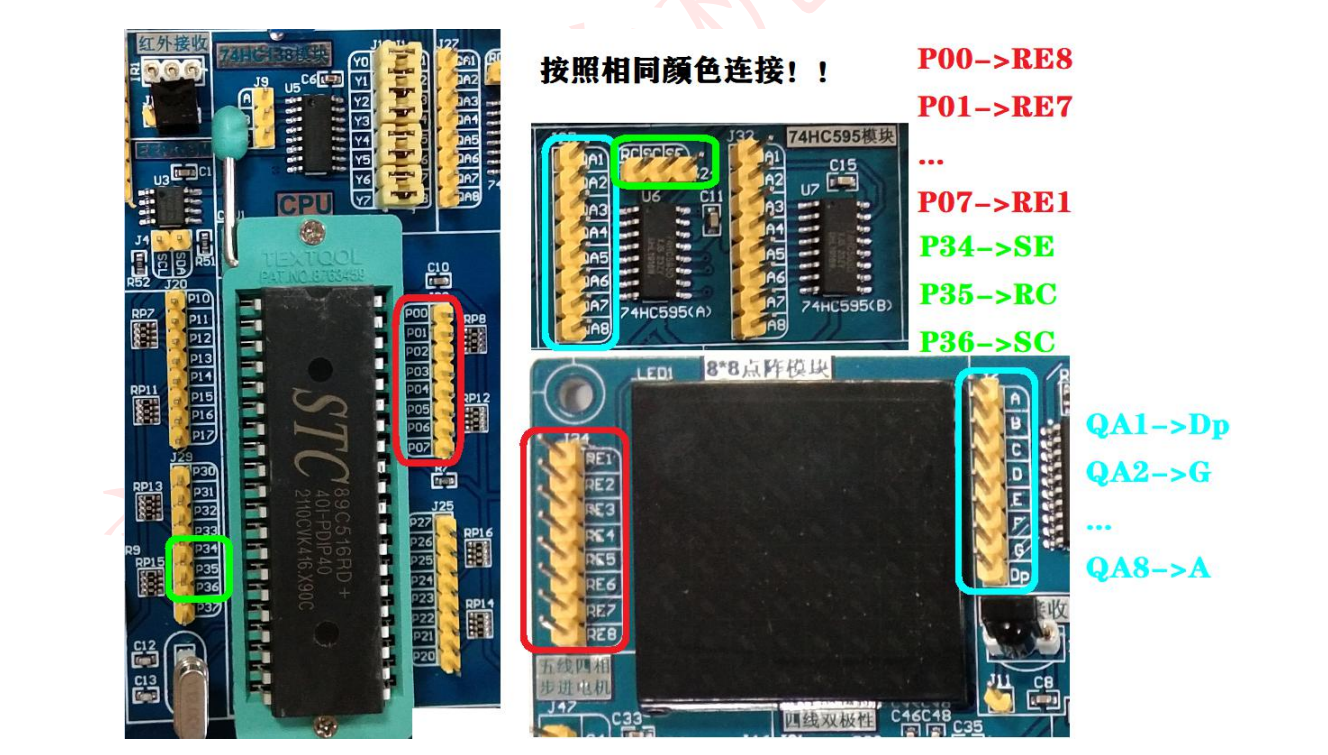

（6）如图连接观察实验现象
