滤波器主要使用频率范围参考通过相应数据手册或规格书！！！

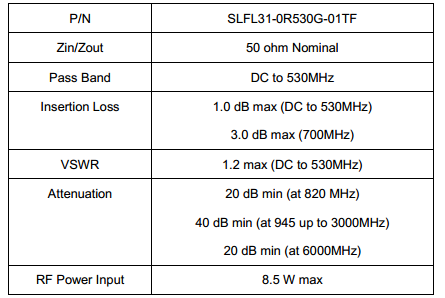

低通滤波器：SLFL31-0R530G-01TF 通过参数可以看到带宽从0到530MHz损耗1dB，700MHz损耗达到3dB

ps：滤波器参数中DC表示0Hz，700M之内均能较好通过，但530M之内效果最好。

带通滤波器：HDF475C，它是一个表征滤波器，通过手册可以发现它的本质是带通滤波器。

中心频率为475MHz，频率+-5M之内可以保持3dB左右的插入损耗，因此它可以使470-480M的信号通过。

高通滤波器：HFCN-103，由手册可知8400M为截止频率，高于8400M均能有效通过，在9700-11000效果最好。

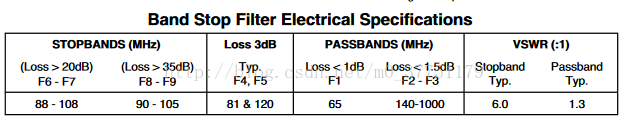

带阻滤波器：BSF-108+，损耗越大阻止能力越强，带阻的范围大概在88-108MHz。
