写在这里的初衷，一是备忘，二是希望得到高人指点，三是希望能遇到志同道合的朋友。

一、存在问题

本科的学妹请教这个问题，只记得当时做这个课设，这一块也费半天劲，查找不到相关资料，整半天才解决，当时也没有想着做个笔记，记录一下。

《基于Systerview的GMSK调制与相干解调系统的设计》中遇到的：

Operator:Linear Sys——Butterworth Lowpass IIR,3 Poles, Fc=6Hz
在软件设置里，不好寻找到该模块，并进行设置。

二、解决办法

通过上网查找相关资料和自身实践，得出解决办法：

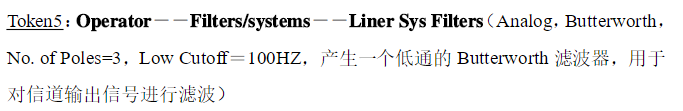

参考基带传输系统systemview仿真lpf滤波器

具体操作步骤如下：

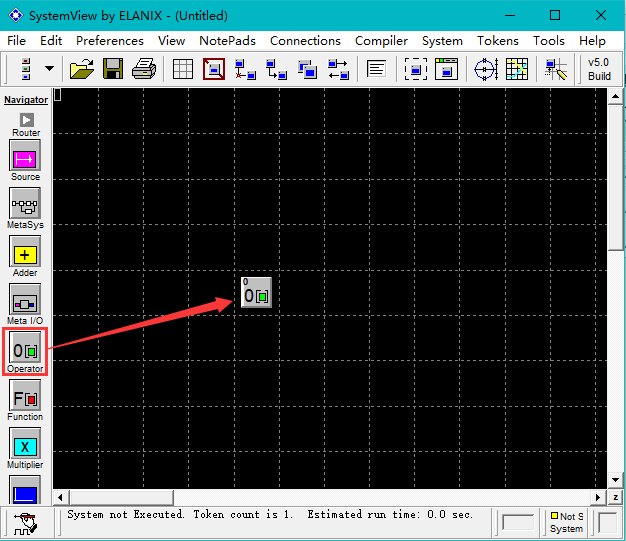

1.打开SystemView界面,左侧选择Operator,拖入右侧操作区。如图所示

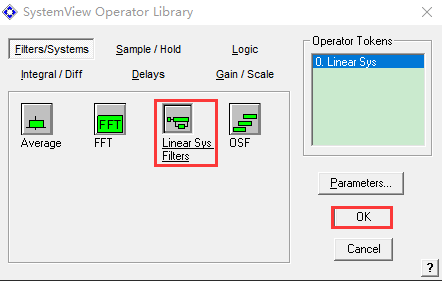

2.双击这个器件，在弹出的界面中选择Linear Sys Filter，点击OK确认。

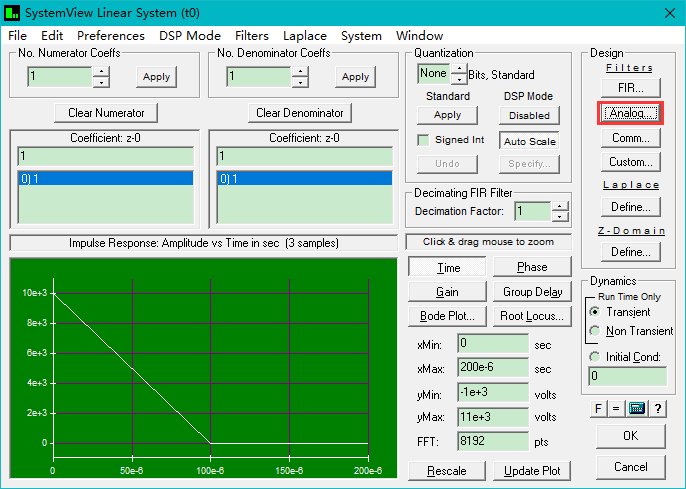

3.点击面板右侧Analog选项

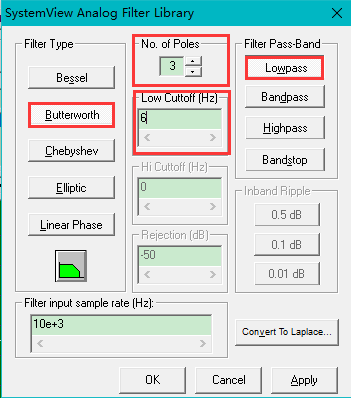

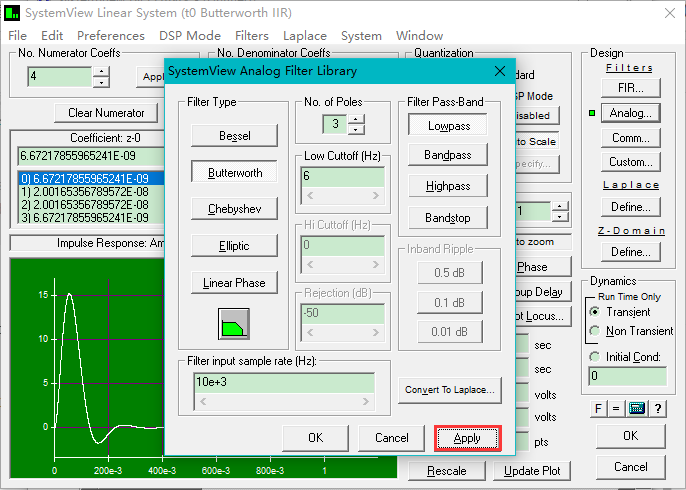

4.设置Butterworth的各项参数，完成后，点击Apply.

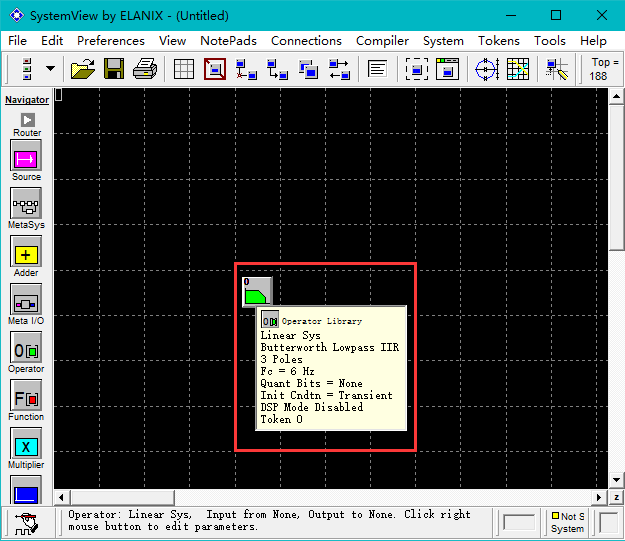

5.设置完成，结果如下图所示。

三、拓展

Butterworth Bandpass IIR相关设置
具体参数

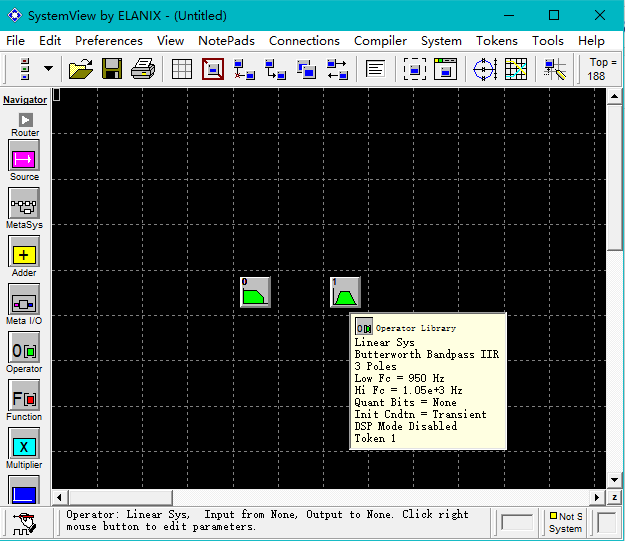

Operator:Linear Sys——Butterworth Bandpass IIR,3 Poles, Low Fc=950Hz, Hi Fc=1050Hz
步骤1、2、3同上

这里需要设置系统的时间参数：
Sample Rate = 10000, No.of Samples = 65536
[不设置这一项，会产生报错，无法进行设置]

以上是自己通过网络查找及自身实践整理所得，大家有更好的建议，可以留言交流！

转载或者引用本文内容请注明来源及原作者

参考
1.基带传输系统systemview仿真lpf滤波器
2.SystemView中滤波器设计
