概述

一、转自：http://blog.sina.com.cn/s/blog_03f96e310106lped.html

注意：MATLAB中调色板色彩强度[0,1]，0代表最暗，1代表最亮。

常用颜色的RGB值

--------------------------------------------

颜色 R G B 颜色 R G B

--------------------------------------------

黑 0 0 1 洋红 1 0 1

白 1 1 1 青蓝 0 1 1

红 1 0 0 天蓝 0.67 0 1

绿 0 1 0 橘黄 1 0.5 0

蓝 0 0 1 深红 0.5 0 0

黄 1 1 0 灰 0.5 0.5 0.5

--------------------------------------------

产生标准调色板的函数

-------------------------------------------------

函数名调色板

-------------------------------------------------

Hsv 色彩饱和度，以红色开始，并以红色结束

Hot 黑色－红色－黄色－白色

Cool 青蓝和洋红的色度

Pink 粉红的色度

Gray 线型灰度

Bone 带蓝色的灰度

Jet Hsv的一种变形，以蓝色开始，以蓝色结束

Copper 线型铜色度

Prim 三棱镜，交替为红、橘黄、黄、绿和天蓝

Flag 交替为红、白、蓝和黑

--------------------------------------------------

缺省情况下，调用上述函数灰产生一个64×3的调色板，用户也可指定调色板大小。

Matlab画的线较多时，线的颜色的选取对图的美观是有很大的影响的。

Jonathan C. Lansey

提供了在不同线上画不同颜色简单易用的函数。Matlab-code

Examples demonstrating the colors.

% LINE COLORS

N=6;

X = linspace(0,pi*3,1000);

Y = bsxfun(@(x,n)sin(x+2*n*pi/N), X.', 1:N);

C = linspecer(N);

axes('NextPlot','replacechildren', 'ColorOrder',C);

plot(X,Y,'linewidth',5)

ylim([-1.1 1.1]);

% SIMPLER LINE COLOR EXAMPLE

N = 6; X = linspace(0,pi*3,1000);

C = linspecer(N)

hold off;

for ii=1:N

Y = sin(X+2*ii*pi/N);

plot(X,Y,'color',C(ii,:),'linewidth',3);

hold on;

end

% COLORMAP EXAMPLE

A = rand(15);

figure; imagesc(A); % default colormap

figure; imagesc(A); colormap(linspecer); % linspecer colormap

注：C即为生成的RGB颜色（非常好用）

代码下载地址（百度网盘地址）：linspecer

二、转自：http://anony3721.blog.163.com/blog/static/5119742013618113755733/

% 每次画曲线都要想要用那种线型，很麻烦，可以写个函数，
% 把所有的线型，marker什么的信息都输出。
clear; close all;
% demo data for plots with different line styles
z = peaks;
%% ---- input number of total lines -----
nLines = length(z);
% generate the space of linestyles, MarkerEdgeColors,Markers
basic_linestyles = cellstr(char('-',':','-.','--'));
basic_Markers    = cellstr(char('o','x','+','*','s','d','v','^','<','>','p','h','.'));
MarkerEdgeColors =jet(nLines);
linestyles       = repmat(basic_linestyles,ceil(nLines/numel(basic_linestyles)),1);
Markers          = repmat(basic_Markers,ceil(nLines/numel(basic_Markers)),1);

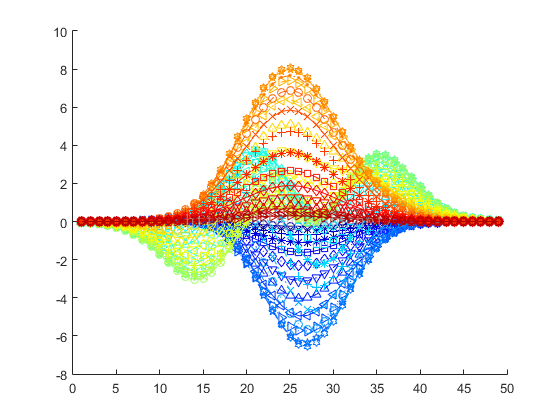

% 1. 使用不用线型，不同标记，不同颜色，效果如下
figure; hold on;
for i = 1:nLines
    plot(z(i, :), [linestyles{i} Markers{i}], 'Color', MarkerEdgeColors(i, :));
end
hold off;
% 2. 使用不用线型，不同颜色，效果如下
figure; hold on;
for i = 1:nLines
    plot(z(i, :), linestyles{i}, 'Color', MarkerEdgeColors(i, :));
end
hold off;
%3. 仅使用不同颜色，效果如下：
figure; hold on;
for i = 1:nLines
    plot(z(i, :),'Color',MarkerEdgeColors(i, :));
end
hold off;
%3. 仅使用不同线型，效果如下：
figure; hold on;
for i = 1:nLines
    plot(z(i,:), strcat('k', linestyles{i})); % strcat('k', linestyles{i}) 等价于 ['k', linestyles{i}]
end
hold off;
