前言

本实验用于学习CC2530芯片：

• GPIO的配置方法及中断概念与方法
• Led驱动电路及开关Led的原理
• 通过按键S1产生外部中断改变LED1状态

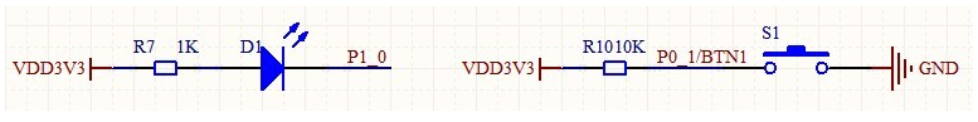

一、实验相关电路图

由于发光二级管单向导电性，即只有在正向电压（二极管的正极接正，负极接负）下才能导通发光。P1.0引脚输出低电平D1亮，P1.0引脚输出亮电平D1熄灭。当按下按键会产生中断，P0IFG寄存器为中断状态标志。
实验结果：P1.0 输出低电平时 D1 被点亮。 S1 按下时 P0.1 产生外部中断从而控制 LED1 的亮灭。

二、实验相关理论与寄存器

1.中断相关的基础概念

        内核与外设之间的主要交互方式有两种： 轮询和中断。 轮询的方式貌似公平，但实际工作效率很低，且不能及时响应紧急事件；中断系统使得内核具备了应对突发事件的能力。
        在执行 CPU 当前程序时，若系统中出现了某种急需处理的情况，CPU 会暂停正在执行的程序，转而去执行另外一段特殊程序来处理出现的紧急事务，处理结束后，CPU 自动返回到原来暂停的程序中去继续执行。 这种程序在执行过程中由于外界的原因而被中间打断的情况，称为中断。
两个重要的概念：
<1> 中断服务函数： 内核响应中断后执行的相应处理程序。
<2> 中断向量：中断服务程序的入口地址。每个中断源都对应一个固定的入口地址。当内核响应中断请求时，就会暂停当前的程序执行，然后跳转到该入口地址执行代码。

2.CC2530 的中断系统

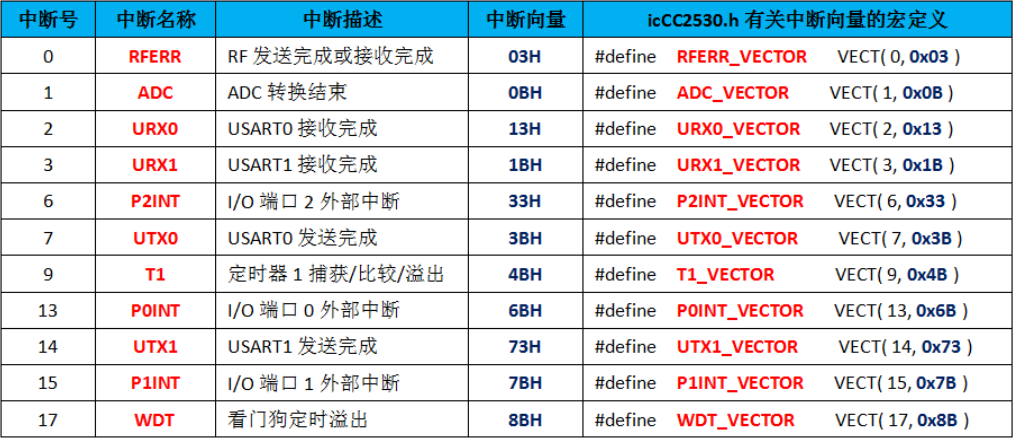

CC2530 有18个中断源，每个中断源都由各自的一系列特殊功能寄存器来进行控制。可以编程设置相关特殊功能寄存器，设置 18 个中断源的优先级以及使能中断申请响应等。常用的中断源有下面几个：

3.CC2530 的中断处理函数编写方法

中断服务函数与一般自定义函数不同，有特定的书写格式：

#pragma vector=<中断向量>
_ _interrupt void<函数名称>(void)
{/*在这里编写中断处理函数的具体程序*/}

在每一个中断服务函数之前，都要加上一句起始语句：
#pragma vector = <中断向量>
<中断向量>表示接下来要写的中断服务函数是为那个中断源服务的，该语句有两种写法：
#pragma vector = 0x7B 或者 #pragma vector = P1INT_VECTOR
前者是中断向量的入口地址，后者是头文件“ioCC2530.h”中的宏定义。
_ _interrupt 关键字表示该函数是一个中断服务函数，<函数名称>可自定义，函数体不能带有参数，
也不能有返回值

 4.CC2530 的外部中断

        CC2530 的 P0、P1 和 P2 端口中的每个引脚都具有外部中断输入功能，要使某些引脚具有外部中断功能，需要对 IENx 寄存器、 PxIEN 寄存器和 PICTL 寄存器进行适当的设置。 除了各个中断源都有自己的中断使能开关之外，中断系统还有一个总开关，可以用“EA = 1;”来打开总中断。
        P0、P1 和 P2 端口分别使用 P0IF、 P1IF 和 P2IF 作为中断标志位，任何一个端口组上的引脚产生外部中断时，都会将对应端口组的中断标志自动置位。注意，外部中断标志必须在中断服务函数中手工清除，否则 CPU 会反复进入中断。 端口状态标志寄存器 P0IFG、 P1IGF 和 P2IFG，分别对应 3 个端口中各引脚的中断触发状态，当某引脚发生外部中断触发时，对应的标志位会自动置位，这个标志同样需要手动清除。

CC2530外部中断寄存器说明如下表所示：

按照表格寄存器的内容，对 P1.0 口进行配置，当 P1.0 输出低电平时 D1 被点亮。 S1 按下时 P0.1 产生外部中断从而控制 LED1 的亮灭，配置如下：

P1DIR |= 0x01; // P1.0 定义为输出

按键S1配置如下：

P0IEN |= 0x2; // P0.1 设置为中断方式 1：中断使能
PICTL |= 0x1; //端口 0 下降沿触发
IEN1 |= 0x20; //允许 P0 口中断;
P0IFG = 0x00; //初始化中断标志位
EA = 1; //打开总中断

P0口中断函数名称默认为：P0_ISR ，该函数名称可修改（在名称上右击后Go to definition of P0_ISR）。中断处理函数配置如下：

#pragma vector = P0INT_VECTOR
__interrupt void P0_ISR(void)
{
DelayMS(10); //延时去抖
LED1 = ~LED1; //改变 LED1 状态
P0IFG = 0; //清中断标志
P0IF = 0; //清中断标志
}

P0IF 是 IRCON 的一位，用于表示 P0 口有中断，但具体是 P0.0~P0.7 则由 P0IFG 来判断
P0IFG是一个寄存器，每一位用来存储对应引脚的中断标志；P0IF是寄存器IRCON中的一个位，在将POIF清零之前，必须将P0IFG清零

 三、源码分析

/****************************************************************************
* 文 件 名: main.c
* 描    述: 通过按键S1产生外部中断改变LED1状态
****************************************************************************/
#include <ioCC2530.h>
typedef unsigned char uchar;
typedef unsigned int  uint;
#define LED1 P1_0       // P1.0口控制LED1
#define KEY1 P0_1       // P0.1口控制S1

//以毫秒为单位延时，系统时钟不配置时默认为16M(用示波器测量相当精确)
//入口参数: msec 延时参数，值越大，延时越久 出口参数：无
void DelayMS(uint msec)
{
    uint i,j;
    for (i=0; i<msec; i++)
        for (j=0; j<535; j++);
}

//设置LED灯相应的IO口
void InitLed(void)
{
    P1DIR |= 0x01;   //P1.0定义为输出口
    LED1 = 1;        //LED1灯上电默认为熄灭
}

//设置KEY相应的IO口,采用中断方式
void InitKey()
{
    P0IEN |= 0x2;    // P0.1 设置为中断方式 1：中断使能
    PICTL |= 0x1;    //下降沿触发
    IEN1 |= 0x20;    //允许P0口中断;
    P0IFG = 0x00;    //初始化中断标志位
    EA = 1;          //打开总中断
}

//#pragma vector = 中断向量，紧接着是中断处理程序
//P0_ISR(void) 中断处理函数
#pragma vector = P0INT_VECTOR
__interrupt void P0_ISR(void)
{
    DelayMS(10);     //延时去抖
    LED1 = ~LED1;    //改变LED1状态
    P0IFG = 0;       //清中断标志
    P0IF = 0;        //清中断标志
}

//程序入口函数
void main(void)
{
    InitLed();   //设置LED灯相应的IO口
    InitKey();   //设置S1相应的IO口
    while(1)
    {
    }
}
