概述

2019独角兽企业重金招聘Python工程师标准>>>

一、硬件准备

1.选择硬件，主要有2种：

一种是官方推荐的Arduino WiFi Shield（比较贵，大概要300~400块淘宝网；但是资料齐全）；
一种是UART-WiFi模块，不仅支持Arduino，而且支持所有串口的单片机都可以和其模块通信（大概100块左右，淘宝网，资料较少）。

最后选择了UART-WIFI模块，也走了条坎坷的路，也许到了不少东东。

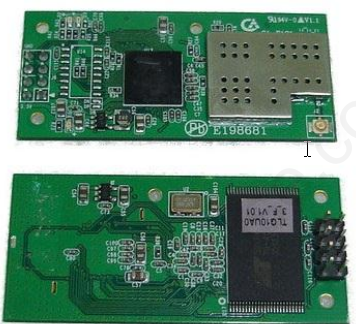

2. UART-WIFI模块介绍


接口
   双排（2 x 4）插针式接口
   支持波特率范围：1200~115200bps
   支持硬件 RTS/CTS 流控
   单 3.3V 供电、300mA
无线
   支持 IEEE802.11b/g 无线标准
   支持频率范围：2.412~2.484 GHz
   支持两种无线网络类型：
基础网（Infra ）和自组网（Adhoc）
   支持多种安全认证机制：
WEP64/WEP128/ TKIP/CCMP(AES)
WEP/WPA-PSK/WPA2-PSK
   支持快速联网
   支持无线漫游
其它
   支持多种网络协议：
TCP/UDP/ICMP/DHCP/DNS/HTTP
   支持自动和命令两种工作模式
   支持串口透明传输模式
   支持 AT+控制指令集
   支持多种参数配置方式：
串口/WEB 服务器/ 无线连接

3. UART-WIFI模块配置

由于 UART-WIFI模块需要3.3V和300mA的输入，而Arduino只能提供3.3V和50 mA，直接连接到Arduino，会导致arduino的3.3v输出，实际测量只有2.3V左右，不能正常使用 UART-WIFI模块。

3种配置

配置一：外接电源


配置二：可以使用兼容官方Arduino的升级版开发板(Freaduino).Freaduino使用1117-3.3输出3.3V供电，最大电流800mA。Arduino只提供500mA的5V供电，而Freaduino更改原有LDO设计为DCDC，最多可以提供2A的5V供电。

配置三：转接板（没找到合适的转接板，未验证，不过原理应该是一样的，提高电流）

二、测试UART-WiFi模块

方法一：使用UART-WIFI配置管理程序进行管理

将 UART-WIFI 模块和串口连接板连接好，连接好串口线后打开电源

小技巧：1.可以把Arduino的reset和gnd连接，作为串口转接板使用；2.Arduino作为串口转接板使用时，必须RX连接UART-WIFI 模块RX；TX连接UART-WIFI 模块TX。
启动 UART-WIFI配置管理程序，从端口列表中选择模块的连接端口号，如果不确定可以选择自动（频率设置为9600）

点击“退出透传模式”

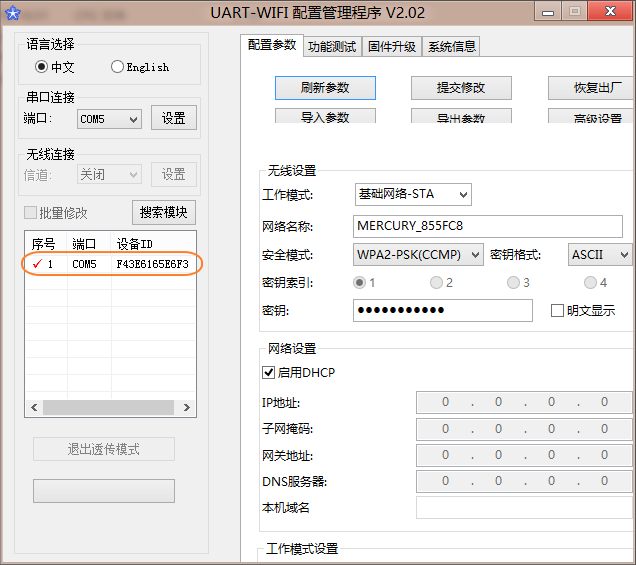

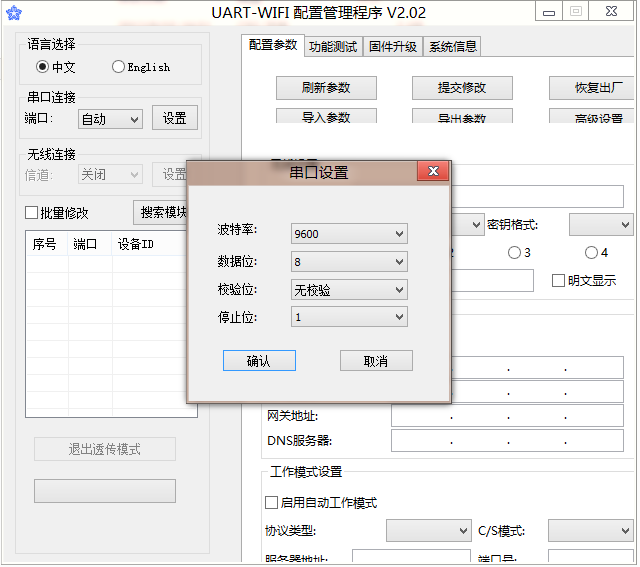

点击“搜索模块”，如果连接端口选择“自动”且计算机有多个串口时，可能会花费较长的搜索时间，完成后如下图所示：

修改该模块相应的配置
方法二：通过内置WEB服务器，使用IE浏览器通过网页进行参数配置功能

使用pc，搜索并连接到该模块的ap。必须保证模块已经成功连接到网络；
WEB服务器默认端口号为 80，因此在浏览器的地址栏仅输入地址即可。比如：192.168.1.100

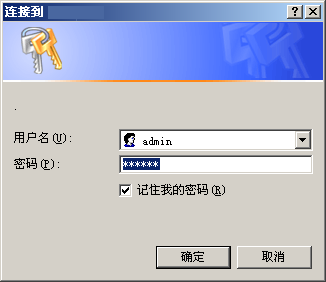

输入WEB服务器的账号密码（默认账号：admin 默认密码：000000）

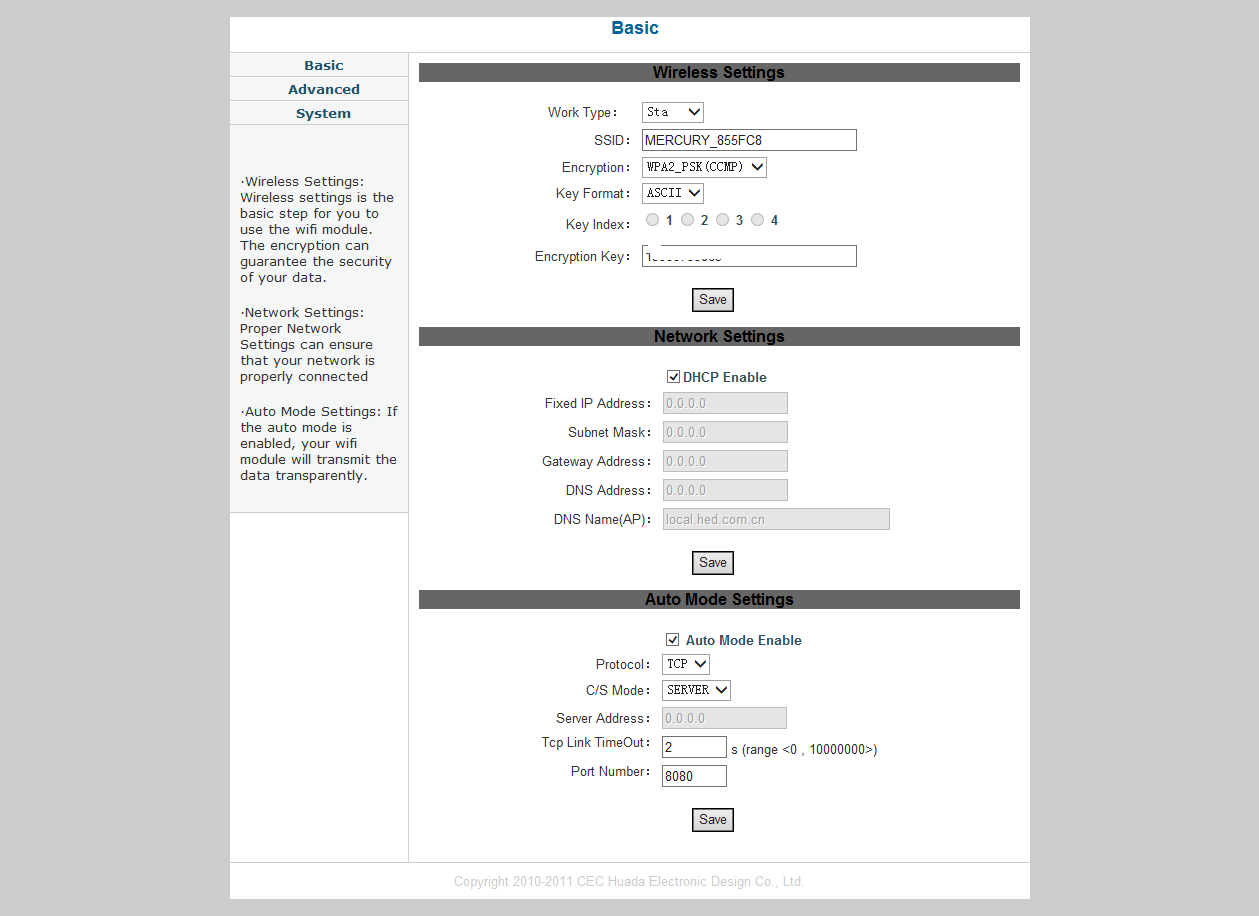

网页的配置页面如下图所示，如果要修改无线模块的配置参数，只需在修改完成后点击相应的“ save”按钮即可提交修改

三、实现wifi webserver

第一步：配置参数（使用管理程序和web后台均可）

无线参数

sta模式
SSID名称
加密模式
无线路由器密码
自动工作模式

协议类型：TCP
C/S模式：server
TCP过期时间：2s
端口号：8080

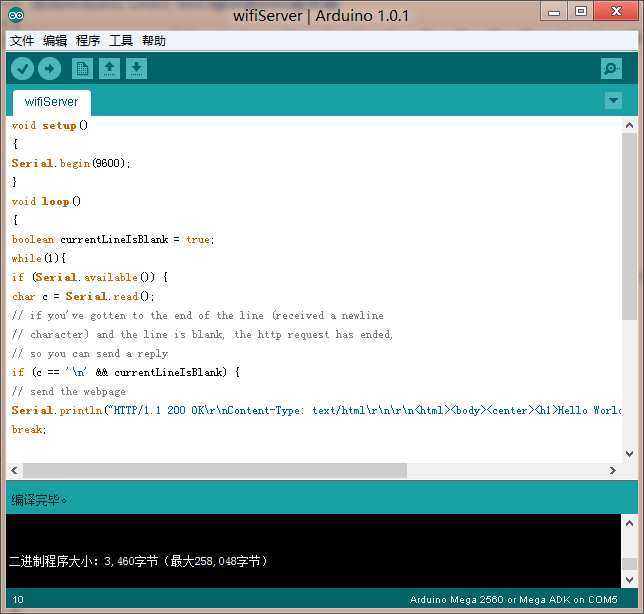

第二步：编写arduino并上传代码到板子上

void setup()
{
Serial.begin(9600);
}
void loop()
{
boolean currentLineIsBlank = true;
while(1){
if (Serial.available()) {
char c = Serial.read();
// if you've gotten to the end of the line (received a newline
// character) and the line is blank, the http request has ended,
// so you can send a reply
if (c == 'n' && currentLineIsBlank) {
// send the webpage
Serial.println("HTTP/1.1 200 OKrnContent-Type: text/htmlrnrn<html><body><center><h1>Hello World!! I am WiFi WebServer</h1></center></body></html>");
break;

}
if (c == 'n') {
// you're starting a new line
currentLineIsBlank = true;
}
else if (c != 'r') {
// you've gotten a character on the current line
currentLineIsBlank = false;
}
}
}
}

注意：不要连续输入三个“！”，这会导致上传到mega2560失败。

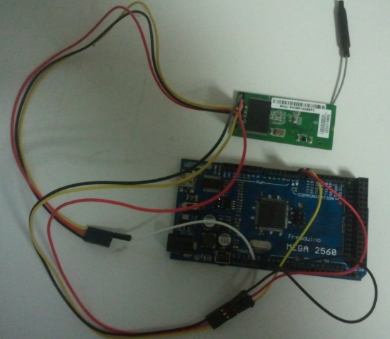

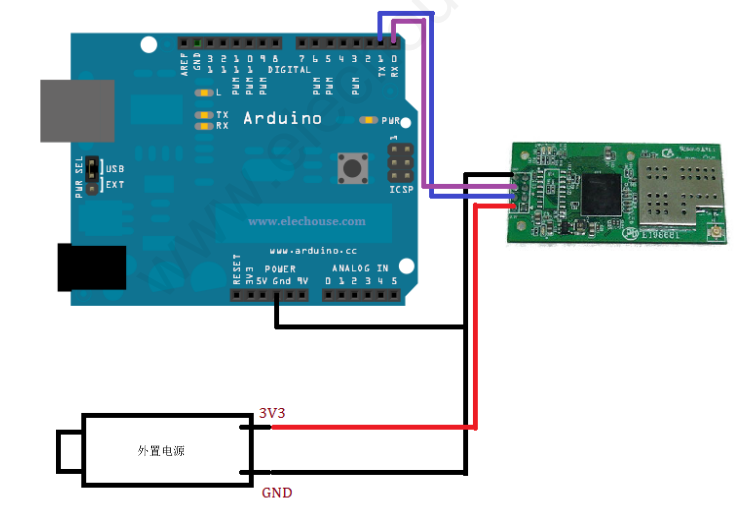

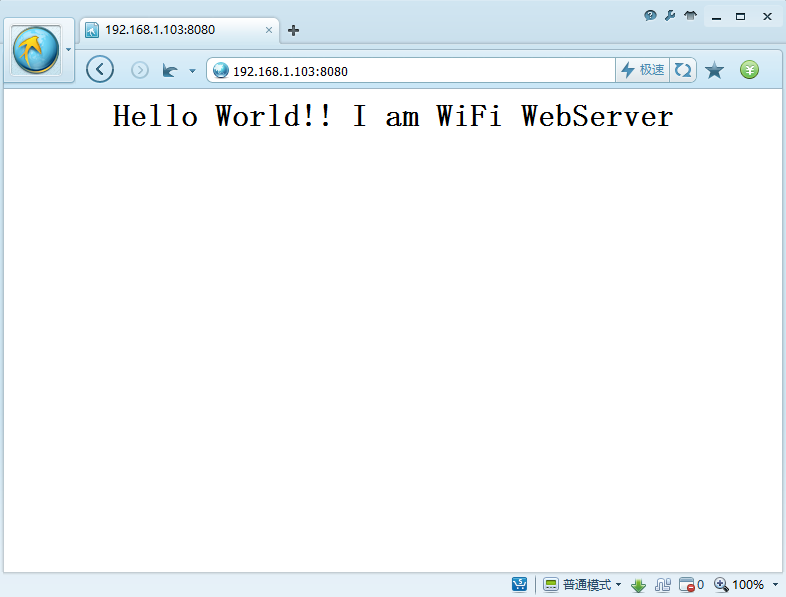

示意图：
