CC2530外围电路若干问题

CC2530是Zigbee无线传输解决方案的SoC芯片，最近画原理图时遇到一些问题。

##数字信号电源和模拟信号电源

CC2530芯片有6个模拟信号电源引脚和2个数字信号电源引脚。至于模拟信号电源和数字信号电源的区别，可以参考1。对它们接地时要进行一些处理，比如加一个电容。各个公司的接地方案不尽相同。 如图所示：

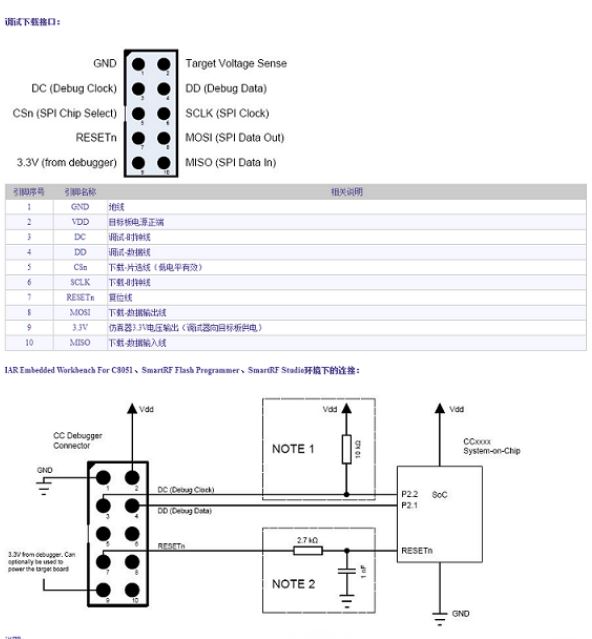

##CC-Debugger调试和下载 CC-Debugger有10个引脚，DC和DD为调试时钟和调试数据线。而下载又有4个。用FlashProgrammer进行下载到底需要用几个引脚？经过分析，用两个Debug引脚就可以了。Ti的官方方案是用2个引脚。有图为证：

##CC2530和天线如何匹配 天线线路的输出阻抗与天线阻抗等大就能获取最大的天线辐射输出。具体参见官方QA和21IC。官方说法是必须给天线匹配50欧姆的阻抗。由于PCB板的材质，介电常数未知，要画的线宽和其他元件的总阻抗满足50欧姆是不可能的。天线A5887的资料请走这。天线还真是一个大坑。

##加不加射频前端放大器PA 一般的方案是CC2530+CC259，网上查不加PA的传输距离是75-100m，完全满足室内环境。

##复位电路## 开始以为复位电路可以省略，在上电的一瞬间芯片自己复位。有些芯片自带复位电路，一上电可以自己reset。但是因为充电电容大，不易集成到芯片内部。所以有些芯片把复位电路放到外面了。

复位是在CPU上电时维持一段时间的低电平。一般有一个RC充放电电路，延迟时间为2.3RC [06]。2.3RC过后复位信号消失。如果按下按键则有一个低电平信号对芯片进行复位。

##元件对应封装## 所选的CC2530为40引脚的QFN，在网上可以找到画好的封装。其它元件选择贴片比较好。 电容和电阻都选为为6-0805_M，0805是按尺寸命名的。

32M的RF晶振选直插的，32.768K的芯片时钟芯片选小手表封装。

尺寸大小为0.8inch(2.0mm)W:0.5inch(1.25mm)。 更多的封装见3，工程实践和看来的理论还是差很远。

##硬件电路验证测试##

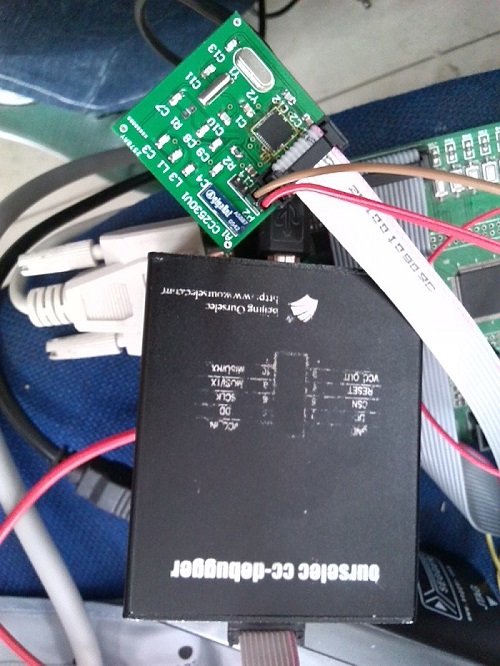

硬件电路CC2530+CCDebugger效果图

进行调试遇到的问题：

• Error in Hex file verification 校验出错

CC-Debug勾选Erase and program就能够烧进去程序。网上查的说法是由于Debug口没有焊接好。留待改进。

• CC2530 - ID0702: HEX file content at address 0x3FFFF exceeds chip's 32 kB flash size

买的芯片是CC2530F256，特性：256 KB In-System-Programmable Flash，8-KB RAM With Retention in All Power Modes。就是有256K的ROM烧写程序。可这里的报错是因为Flash只有32K，难道厂家坑人。

进行下列测试：

1. 烧写12.9K的hex1文件，烧写成功。
2. 烧写46.8K的hex2文件，烧写成功。注意46.8K>32K了。
3. 烧写95.1K的hex3文件，烧写失败。错误同上。
4. 烧写58.4K的hex4文件，烧写成功。
5. 烧写62.5K的hex4文件，烧写成功。

这就只能上网查了，在[04]中发现有同样的问题出现。

After I did 11.2 Pre-pend the Boot Code hex image to the Application Code hex image.The flash programmer says "CC2530 - ID0050: HEX file content at address 0x7C7FF exceeds chip's 256 kB flash size" ,and I have tried to download hex file of bigger size(about 700K)and succeed,I know that my problem is not the size.

但是这个错误是超过256KB的字节。可能my problem is not the size,too.

找到另外一篇问CC2530F256只识别32K的文章[05].按照下列做法测试。

1. Actions选为Read flash into hex-file，即把Flash中的文件读到PC的文件中。大小为92K。
2. Actions选为Erase program and verify，竟然能通过验证。

看其他的说法可能是焊接有问题，我现在决定再焊一块试试。

焊接了3个版本A、B、C后惊奇地发现C版本正常工作，可以烧进去720K大小的hex文件，验证不出错。真是太好了。

下面就是测试天线和无线收发是否能正常工作。测试无线收发是个难题。因为做的PCB板上只有RX和TX引脚。现在有两种方法进行测试：

• 需要一个下载进去就能全自动组网的程序，而不需要任何按键触发来进行绑定。
• 制作另一个带按键的版本，手动让Coordinator和Router联网。

后来发现，手头有一个绑定端口的点对点传输程序。我只要“去除”按键绑定就可以了。

基本思路是Coordinator（制作的 PCB板作为Coordinator）的按键判断里常写为True，不需要按键触发绑定。而Router的程序不需要改变。

##若干启示##

• 晶振离CPU尽量近一些，在同一层进行走线。而且两线的距离应该完全相同。不然可能无法起振。
• 数字地和模拟地一定要分开，不然会给传输信号带来很大干扰。

##Reference

[01].http://blog.163.com/zhshhe@126/blog/static/16328516120117623420120/

[02].http://bbs.21ic.com/icview-386418-1-1.html

[03].http://fossawolf.blog.163.com/blog/static/4672876320074122139107/

[04].http://e2e.ti.com/support/wireless_connectivity/f/158/t/216615.aspx?pi267162=1

[05].http://bbs.eeworld.com.cn/thread-327470-1-1.html

[06].http://hi.baidu.com/jeloc3648/item/91146924df5a700008750869
