[4G+5G专题-136]: 终端 - 5G终端硬件和软件总体架构

作者主页(文火冰糖的硅基工坊)：文火冰糖（王文兵）的博客_文火冰糖的硅基工坊_CSDN博客

本文网址：https://blog.csdn.net/HiWangWenBing/article/details/123055653

目录

第1章 5G 终端的总体架构在整个终端系列中的位置

第2章 5G终端总体硬件架构

第3章 5G 协议栈

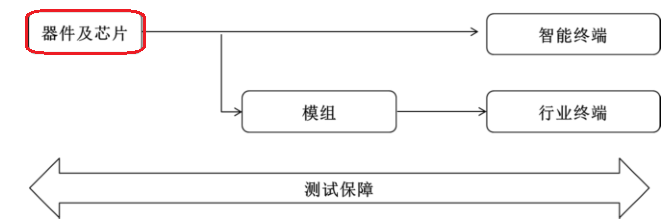

第1章 5G 终端的总体架构在整个终端系列中的位置

器件以及芯片：5G终端的总体硬件架构主要聚焦5G终端的硬件器件、芯片以及他们的组成。

智能终端和行业终端：主要聚焦在5G硬件架构基础之上形成的5G终端产品形态。

模组：5G智能终端通常是一体化的soc芯片，追求的极致的低功耗，行业终端通常不是一体化的soc芯片，它追求的不是低功耗和小巧，它追求的是极致的5G性能，为了降低整个行业终端产品开发的复杂度，通常有专业性的公司提供专业性的模组，聚焦5G技术，而行业终端企业聚焦产品的形态和业务功能，这就出现了专业化模组。

测试保障：就是通过外部的测试手段，确保终端的设计得到指定规范要求。

第2章 5G终端总体硬件架构

（1）开关：解决上下行切换

（2）双工+滤波器：解决频谱带宽内，电磁波的过滤

（3）功率放大器PA：电磁波发送的功率，直接影响电磁波的幅度和发送距离

（4）芯片RFIC：射频处理芯片，高频模拟调制、AD/DA转换、上下变频等功能。

（5）基带芯片(BP)：物理层功能（也可以包括L2 + L3）

（6）应用处理器（AP）：（L2 + L3）+ 应用程序

在实际系统中，为了减低尺寸和功耗，会把AP和BBIC和RFIC集成在一个SOC芯片中。

第3章 5G 协议栈

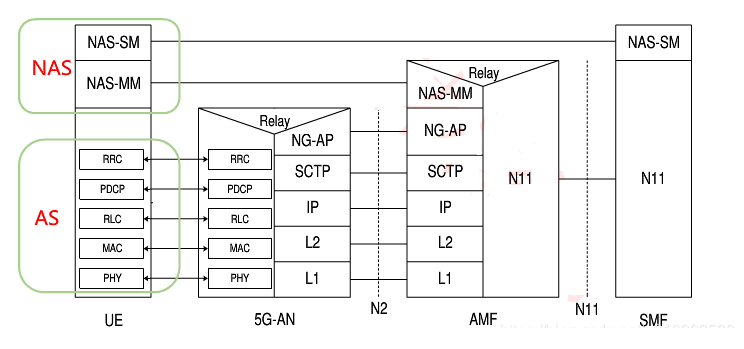

（1）控制面

在控制面，终端除了实现传统的无线空口协议栈L1/L2/3外，还需要实现NAS协议栈。

NAS协议主要是与核心网通信，实现主机的注册等信令控制。

（2）数据面

数据面多了一个SDAP协议, 少了一个RRC协议, 数据面的整体协议如下：
