FFT实现三角插值逼近

GoatWu  2020.03.25

一、程序摘要

此程序使用 python3.7 语言编写。引入了外部库函数 numpy 作为数学工具解方程，matplotlib 作为画图工具。由于需要多步运行，对不同的参数进行绘图，因此使用了 jupyter-notebook 作为编写工具。

由于用到的函数较多，为了安全起见，此程序将内部函数封装在了 functions.py 模块中，将接口函数封装在了 Trigonometric_Interpolation.py 模块中。在 Trigonometric_Interpolation.py 中，我们引用了 functions.py 的内部函数；在主程序中，我们只需要引入 Trigonometric_Interpolation 模块即可：import Trigonometric_Interpolation as TI。

程序实现了给定任意区间、任意函数，使用FFT确定函数的三角插值多项式。其中插值的次数并不要求严格为 $2$ 的整数幂。

二、程序功能

1. 接口介绍

Interpolation(Interpolation_times, l = -pi, r = pi, func = f)

• Interpolation_times : 给定的插值次数
• l : 插值区间左端点，默认为 $-\pi$
• r : 插值区间左端点，默认为 $\pi$
• func : 被插值的函数，默认为 $x^3\cdot \cos (x)$

2. 功能展示

程序实现了：

1. 较工整地写出插值函数；

2. 绘制出原函数与插值函数图像进行对比；

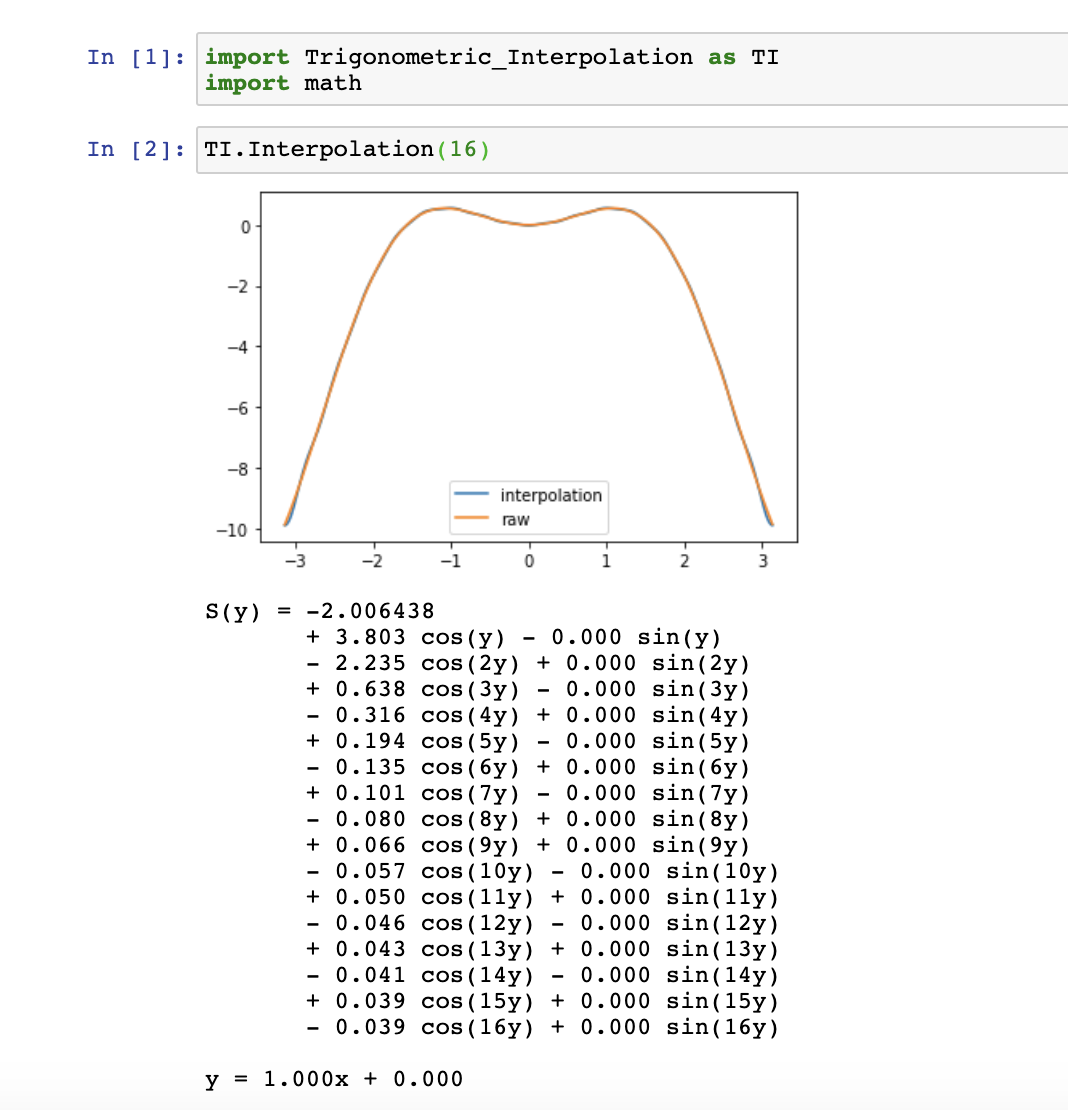

2.1. 默认情况（即作业要求）

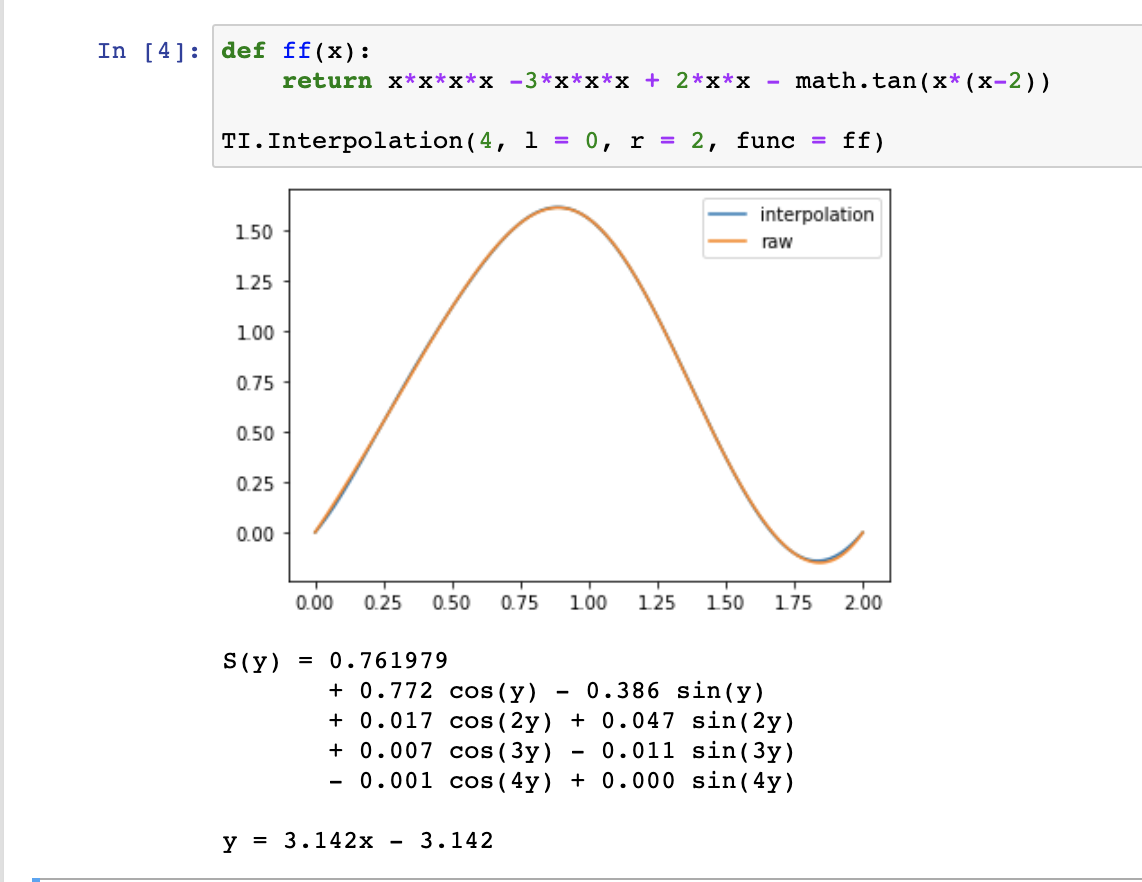

2.1. 其他情况（书上例题）

三、源代码

1. functions.py

# 引入库函数；定义常量
import math
import numpy as np
import matplotlib.pyplot as plt
pi = math.pi

# FFT步骤1: 将复数数组引入到A1
def init_A(Interpolation_times, f, func, l, r):
    point_num = 2 * Interpolation_times
    A = []
    interval = 2 * pi / point_num
    now = -pi
    for i in range (point_num):
        A.append(complex(func(f, l, r, now), 0))
        now += interval
    return A


# FFT步骤2: 预处理单位根（各个插值节点）
def init_w(Interpolation_times):
    point_num = 2 * Interpolation_times
    w = []
    w.append(complex(1, 0))
    degree = 2 * pi / point_num
    root = complex(math.cos(degree), math.sin(degree))
    for i in range (1, Interpolation_times):
        w.append(w[i - 1] * root)
    return w


# FFT步骤4-8: DFT
def DFT(A1, w, Interpolation_times, p):
    point_num = 2 * Interpolation_times
    A2 = [complex(0, 0)]
    A2 = A2 * point_num
    for q in range(1, p + 1):
        if q % 2 == 1:
            for k in range(2 ** (p - q)):
                for j in range(0, 2**(q-1)):
                    tmp1 = k * 2 ** q + j
                    tmp2 = k * 2 ** (q - 1) + j
                    tmp3 = 2 ** (p - 1)
                    tmp4 = 2 ** (q - 1)
                    A2[tmp1] = A1[tmp2] + A1[tmp2 + tmp3]
                    A2[tmp1 + tmp4] = (A1[tmp2] - A1[tmp2 + tmp3]) * w[k * tmp4]
        else:
            for k in range(2 ** (p - q)):
                for j in range(0, 2**(q-1)):
                    tmp1 = k * 2 ** q + j
                    tmp2 = k * 2 ** (q - 1) + j
                    tmp3 = 2 ** (p - 1)
                    tmp4 = 2 ** (q - 1)
                    A1[tmp1] = A2[tmp2] + A2[tmp2 + tmp3]
                    A1[tmp1 + tmp4] = (A2[tmp2] - A2[tmp2 + tmp3]) * w[k * tmp4]
    c = []
    if p % 2 == 0:
        for i in range(Interpolation_times + 1):
            c.append(A1[i])
    else:
        for i in range(Interpolation_times + 1):
            c.append(A2[i])
    return c



# 将c还原至a和b
def exchange(c, Interpolation_times):
    root = complex(-1, 0)
    now_degree = complex(1, 0)
    a = []
    b = []
    for i in range(Interpolation_times + 1):
        ci = c[i] * now_degree
        a.append(ci.real / Interpolation_times)
        b.append(ci.imag / Interpolation_times)
        now_degree *= root
    return a, b


# FFT全过程，以上步骤的汇总
def FFT(Interpolation_times, p, f, func, l, r):
    a = []
    b = []
    A1 = init_A(Interpolation_times, f, func, l, r)
    w = init_w(Interpolation_times)
    c = DFT(A1, w, Interpolation_times, p)
    a, b = exchange(c, Interpolation_times)
    return a, b


# 计算出三角多项式对应的点值
def ans_F(x, a, b, Interpolation_times):
    res = a[0] / 2
    for i in range(1, Interpolation_times + 1):
        res += a[i] * math.cos(i * x) + b[i] * math.sin(i * x)
    return res


# 画图函数：分别绘制原函数、拟合出的函数
def draw_pic(a, b, Interpolation_times, f, func, l, r):
    x = np.arange(-pi, pi, 0.01)
    y = []
    yy = []
    for i in range(len(x)):
        y.append(ans_F(x[i], a, b, Interpolation_times))
        yy.append(func(f, l, r, x[i]))
        x[i] = (x[i] * (r - l)) / (2 * pi) + (l + r) / 2
    fig = plt.figure()
    plt.plot(x, y, label='interpolation')
    plt.plot(x, yy, label='raw')
    plt.legend()
    plt.show()
    plt.close(fig)


# 打印出拟合的结果
def judge_sign(a):
    if a < 0:
        return '-'
    else:
        return '+'


def print_trans_result(a, b, Interpolation_times, l, r):
    print("S(y) = %f" % (a[0] / 2))
    print("       %c %.3lf cos(y) %c %.3lf sin(y)"
          % (judge_sign(a[1]), abs(a[1]), judge_sign(b[1]), abs(b[1])))
    for i in range(2, Interpolation_times + 1):
        print("       %c %.3lf cos(%dy) %c %.3lf sin(%dy)"
              % (judge_sign(a[i]), abs(a[i]), i, judge_sign(b[i]), abs(b[i]), i))

    print("")
    tmp = pi * (l + r) / (r - l)
    print("y = %.3lfx %c %.3lf"
          % (2 * pi / (r - l), judge_sign(-tmp), abs(tmp)))


# 对于给定插值次数不是2的整数幂的处理
# 我们将插值点的个数提升至最近的2的整数幂，并对结尾进行截断
def extend(Interpolation_times):
    lim = 1
    p = 0
    while lim < Interpolation_times:
        lim *= 2
        p += 1
    return lim, p


2. Trigonometric_Interpolation.py

import functions as F
import math
pi = math.pi

# 内置的默认插值函数
def f(x):
    return x * x * math.cos(x)


# 将函数映射到区间[-pi, pi]
# 以函数作为参数，类似Matlab的sub
def transform_f(F, l, r, x):
    return F(x * (r - l) / (2 * pi) + (l + r) / 2)


def Interpolation(Interpolation_times, l = -pi, r = pi, func = f):
    function = transform_f
    n, p = F.extend(Interpolation_times)
    a, b = F.FFT(n, p + 1, func, function, l = l, r = r)
    F.draw_pic(a, b, Interpolation_times, func, function, l, r)
    F.print_trans_result(a, b, Interpolation_times, l, r)

3. main.py

import Trigonometric_Interpolation as TI
import math

# 默认情况的插值
TI.Interpolation(16)

# 给定函数和区间的插值
def ff(x):
    return x*x*x*x - 3*x*x*x + 2*x*x - math.tan(x*(x-2))
TI.Interpolation(4, l = 0, r = 2, func = ff)

四、实验分析

1. 变换结果的含义

注意我们要求的核心式子：
$$c_j=\sum _{k=0}^{N-1}{x}_k{\omega }_N^{kj}$$
注意到 ${\omega }_N^k={\omega }_N^{-k}$ ，很显然，如果把 ${\omega }_N$ 看成时域的序列，这是一个在时域卷积的式子。由傅里叶变换我们知道，时域卷积等于频域相乘。由于直接暴力卷积的复杂度是 $O(n^2)$ ，在 $n$ 较大时不可接受，我们考虑把序列 $x_k$ 变换到频域。我们发现 ${\omega }_N$ 也恰好是一系列的频域信号。

因此我们通过FFT得到的序列 $c_j$ 就是一系列的时域信号了。由于我们的目的是利用三角函数（傅立叶级数）来逼近原函数，本身就需要的是频域信号，因此无需进行快速傅立叶逆变换（IDFT）。我们将得到的频域信号 $c_j$ 利用欧拉公式转换成 $a_j$ 和 $b_j$ ，即可得到逼近函数。

抛开函数逼近这个问题，如果我们要做的是多项式乘法这种结果在时域表示的序列，我们可以将两个序列DFT，在频域相乘后得到答案的频域信号，然后通过IDFT恢复至时域。

2. 对快速傅立叶变换的理解

离散傅立叶变换巧妙的利用了单位根 ${\omega }_N^k$ 的性质。所谓单位根，可以理解为将单位圆 $N$ 等分，位于第一象限的第一个向量即是单位根。由欧拉公式，这 $N$ 个向量每个与单位根做乘机可以得到下一个向量。

• ${\omega }_N^{k+\frac{n}{2}}=-{\omega }_N^k$

  理解为：一个向量旋转 $180$ 度，得到其相反值。

• ${\omega }_N^k={\omega }_{2N}^{2k}$

  利用欧拉公式可证明。

• ${\omega }_N^0={\omega }_N^N=1$

  易证。

利用分治的思想，我们尝试把序列分成两部分：
$$\begin{array}{rl}{c}_j& =\sum _{k=0}^{N/2-1}{x}_k{\omega }_N^{kj}=\sum _{k=0}^{N/2-1}{x}_{N/2+k}{\omega }_N^{kj}+\sum _{k=0}^{N-1}{x}_k{\omega }_N^{j(N/2+k)}\\ & =\sum _{k=0}^{N/2-1}\left(x_k+{\left(-1\right)}^j{x}_{N/2+k}\right){\omega }_N^{kj}\end{array}$$
按照奇偶分组后可将序列分成两部分，可以再分别进行DFT：
$$let:y_k=x_k+x_{N/2+k},y_{N/2+k}=\left(x_k-x_{N/2+k}\right){\omega }_N^k$$

$$\begin{array}{rl}{c}_{2j}& =\sum _{k=0}^{N/2-1}{x}_k{\omega }_{N/2}^{kj}\\ c_{2j+1}& =\sum _{k=0}^{N/2-1}{y}_{N/2+k}{\omega }_{N/2}^{kj}\end{array}$$

复杂度分析：$T(n)=2T\left(\frac{n}{2}\right)+n=O(nlogn)$ 。

3. 对快速傅立叶变换的一些感想

快速傅立叶变换具有化腐朽为神奇的魔力。现在火热的深度学习，需要大量的卷积运算来提取特征，时域暴力卷积的低效让傅立叶变换大展身手；在其基础上衍生出了许多类似的算法：数论上，类似于单位根的性质，一些具有特殊性质的质数可以利用原根进行快速数论变换（NTT）；类似于其分治思想，又有了下标卷积的快速沃尔什变换（FWT）。

当然浮点误差是FFT较大的缺陷。很明显的，同样的算法下，我的拟合函数就和书上略有差别。工业上，python 和 Java 的高精度乘法均没有使用 FFT 算法，基础的运算操作即便是极为微小的差错也是不可饶恕的。但不论怎样，FFT都是一个优秀而高效的算法。
