概述
最近太忙了，很久没有来了！
今天跟大家一起分享，在组态王中，如何通过MODBUS RTU实现数据转发？废话我就不啰嗦了，直接上干货。(本文以仿真为例)
一、本文使用的工具
1、虚拟串口工具；
2、MODBUS SIM
3、MODSCAN
4、组态王6.60SP3
二、实现方法

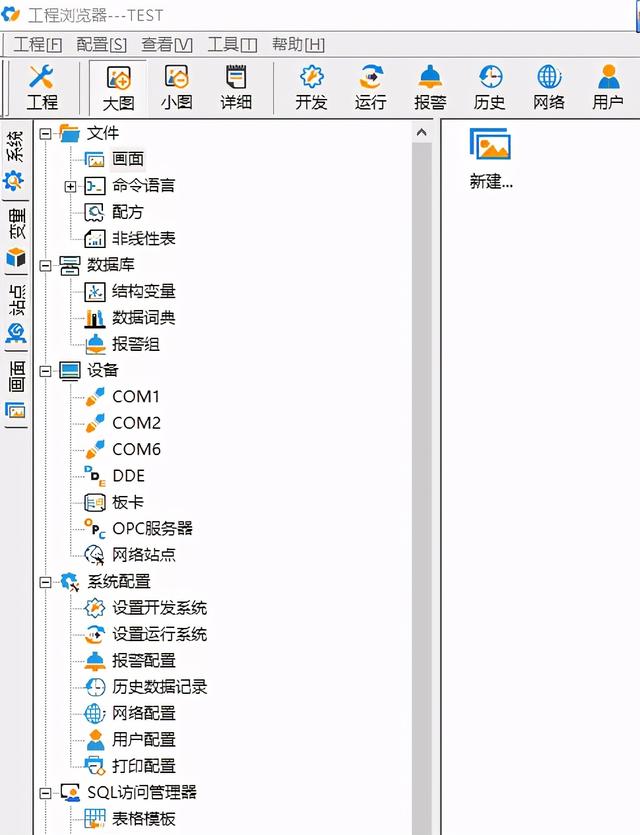

1、创建并打开工程项目如下图所示，具体如何创建这里不介绍。
2、使用虚拟串口工具创建两对对虚拟串口COM6,COM7；COM8,COM9，如下图所示

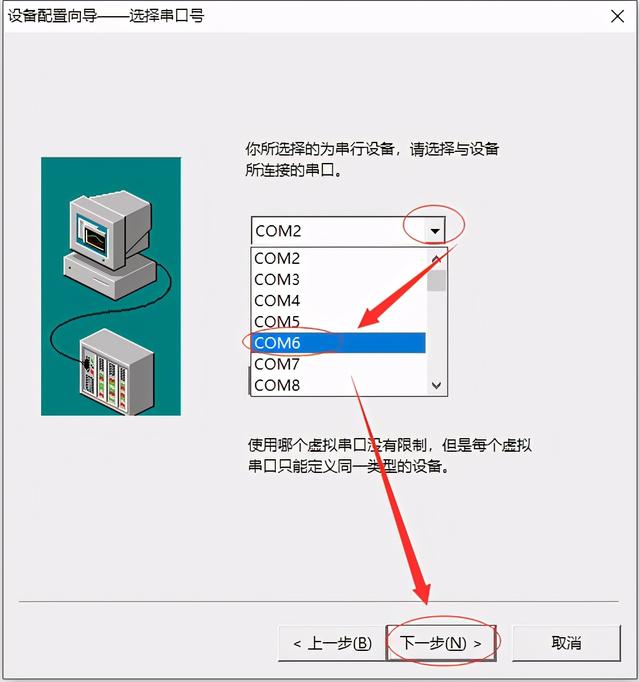

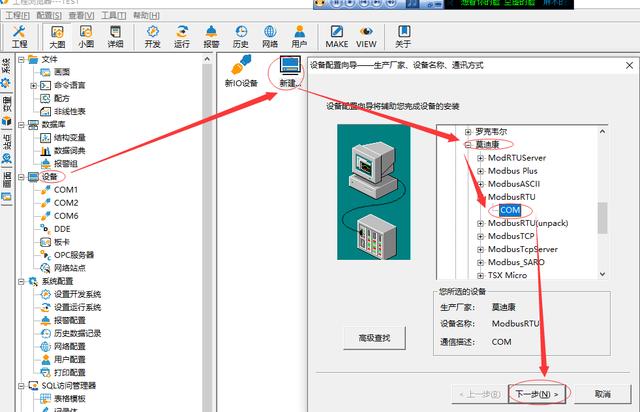

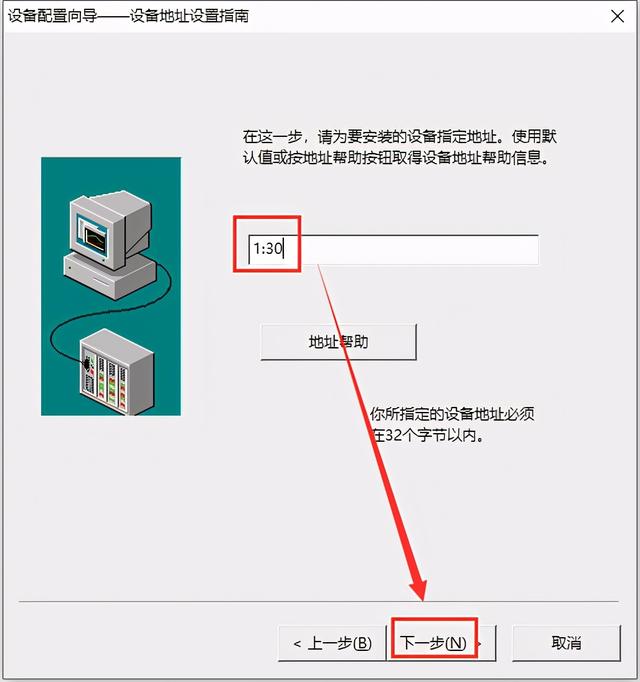

3、创建主站串口设备
(1)
(2)
(3)
(4)
而后一直下一步，完成。

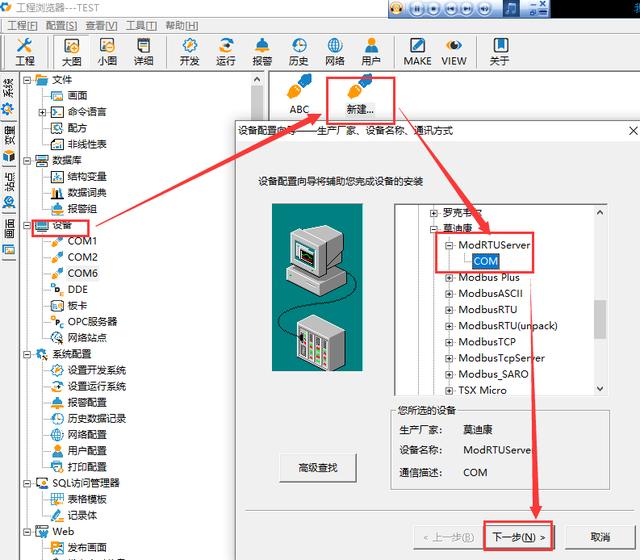

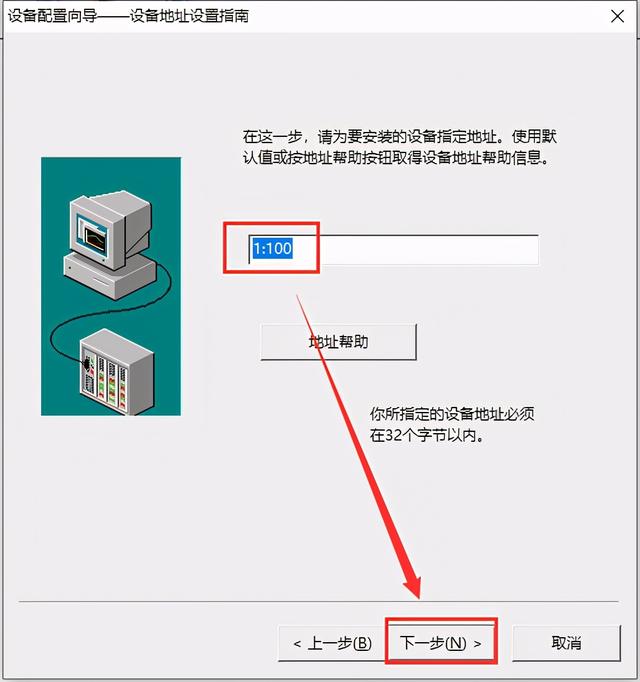

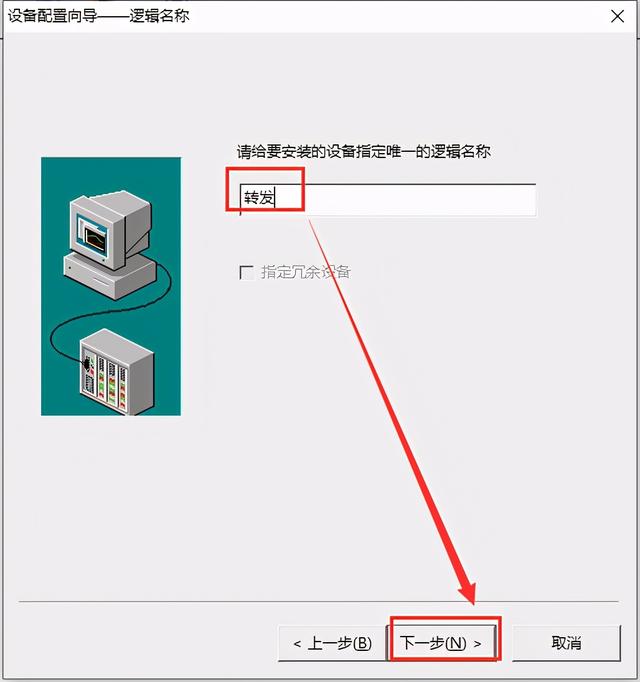

4、创建数据转发设备，具体操作如下
(1)
(2)
(3)
(4)
而后一直下一步，直至完成即可。

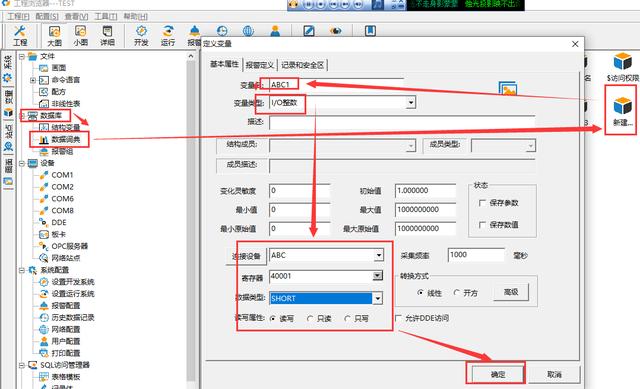

5、创建数据词典，用于读取modsim仿真数据使用
(1)
以此方法依次创建ABC1,ABC2,ABC3三个变量即可。

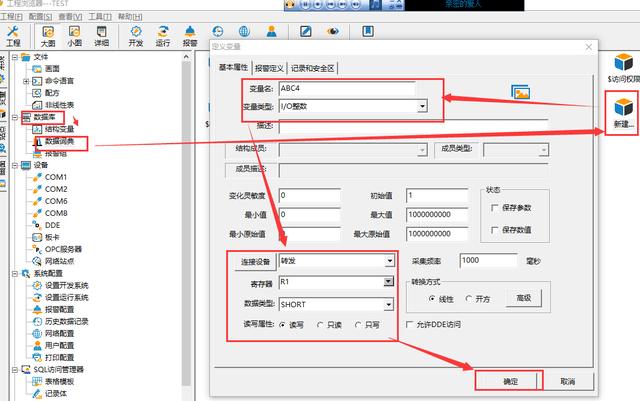

6、创建数据转发变量ABC4
(1)
按此方法依次创建转发变量ABC5,ABC6即可

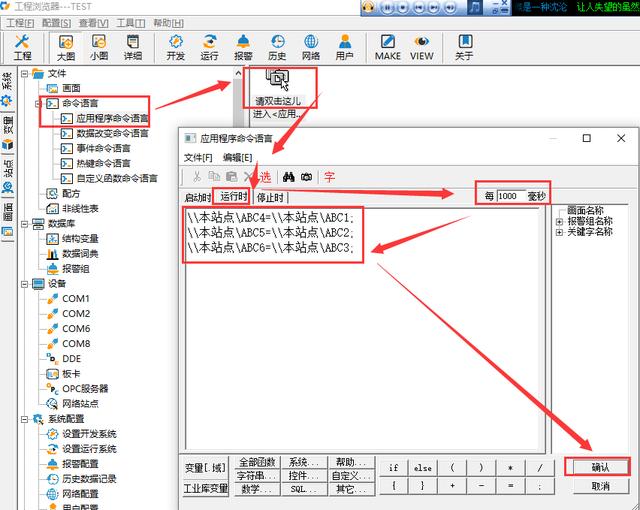

7、在组态王中添加脚本，如图所示
8、仿真测试

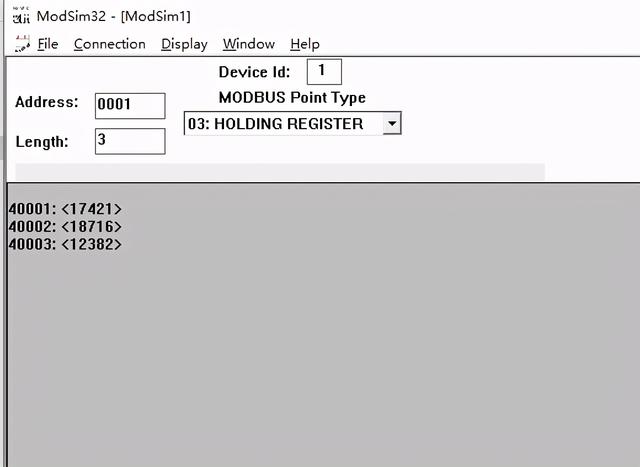

(1)启动MODSIM32,并仿真从站，通讯参数设置如图
(1)
(2)
(2)运行组态王
(3)启动MODSCAN,连接参数如图
(1)
(4)效果如图所示
本文文字描述比较少，主要使用图片突出操作的直观性。
本文就写到这里，如有错误的地方，欢迎读者指正。
座右铭：知识需要分享，分享是一种精神！！！
