MODBUS TCP 转 PROFINET 网关从站快速配置手册

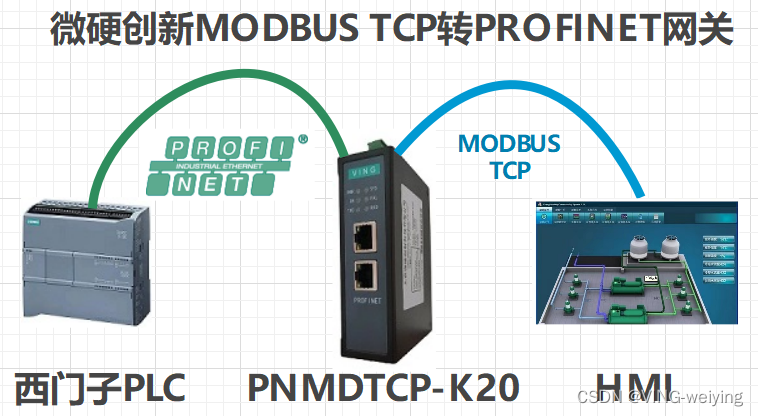

一、本案例是1500PLC通过微硬创新MODBUS TCP 转 PROFINET 网关连接组态王服务器从站快速配置，将 Modbus TCP 设备数据转接入到西门子 PROFINET 网络中

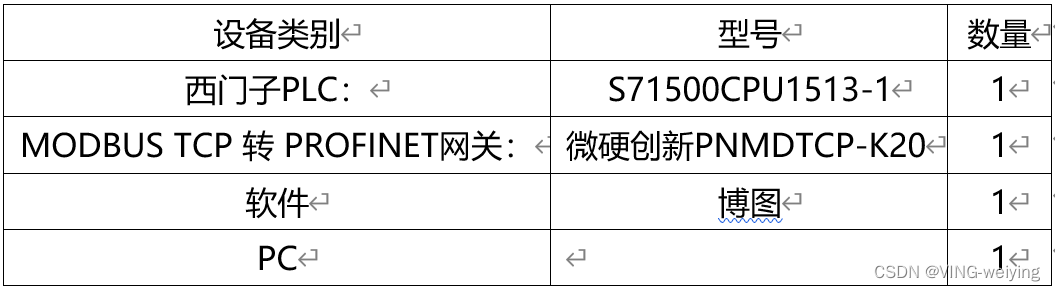

二、设备列表如下：

三、MODBUS TCP 转 PROFINET 网关从站快速配置方法步骤：

第1步：打开博图，新建项目并添加站点。

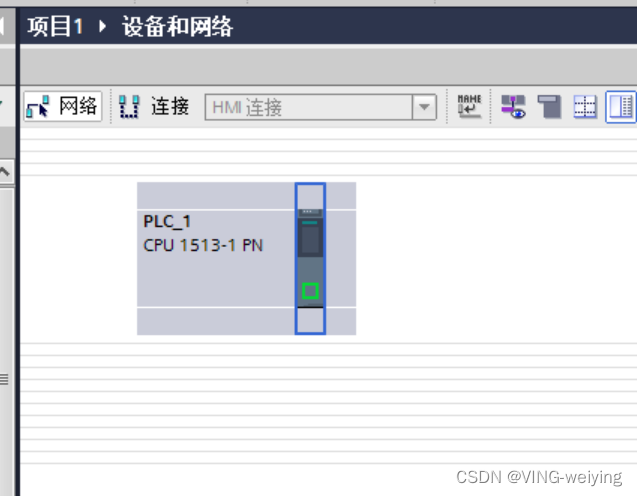

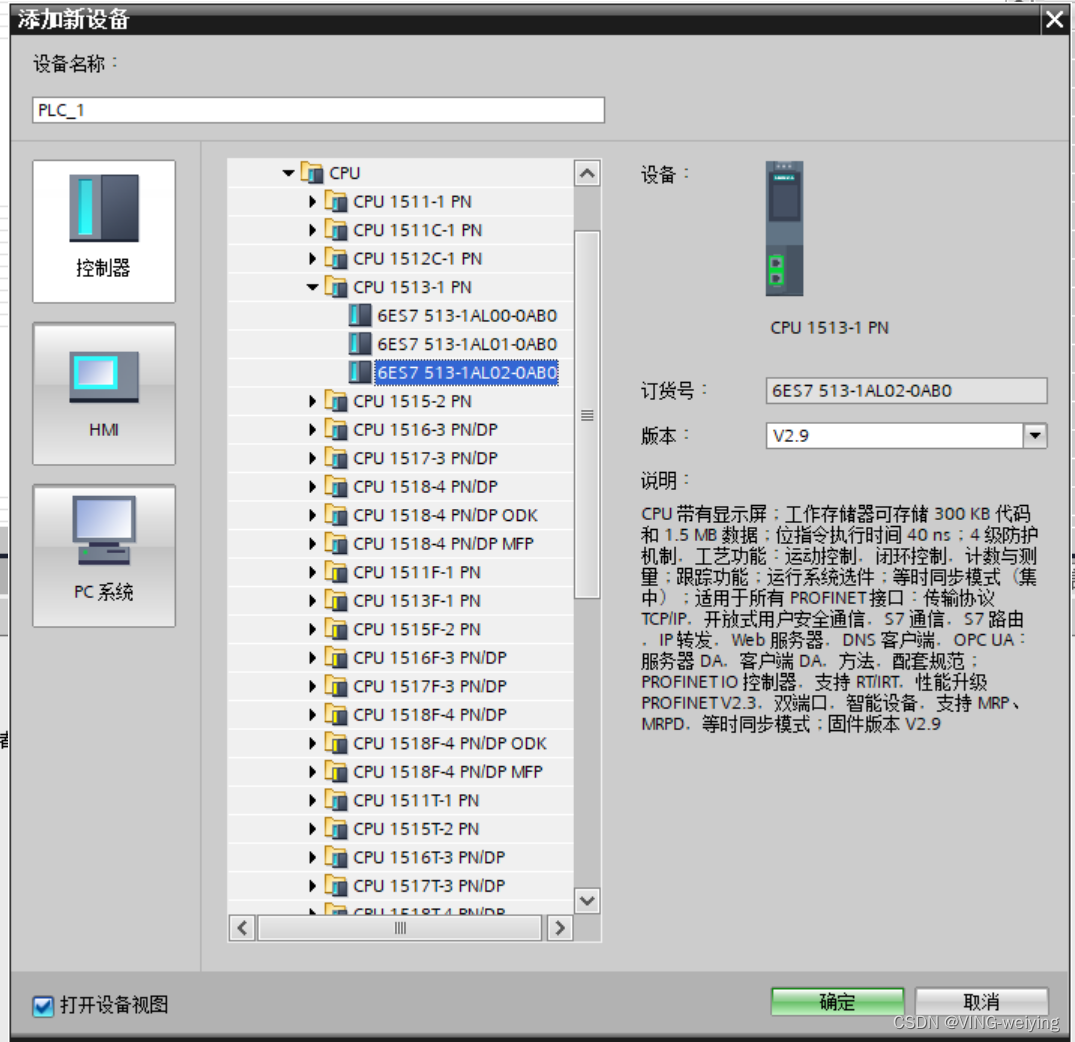

第2步：添加西门子PLC  1513PLC

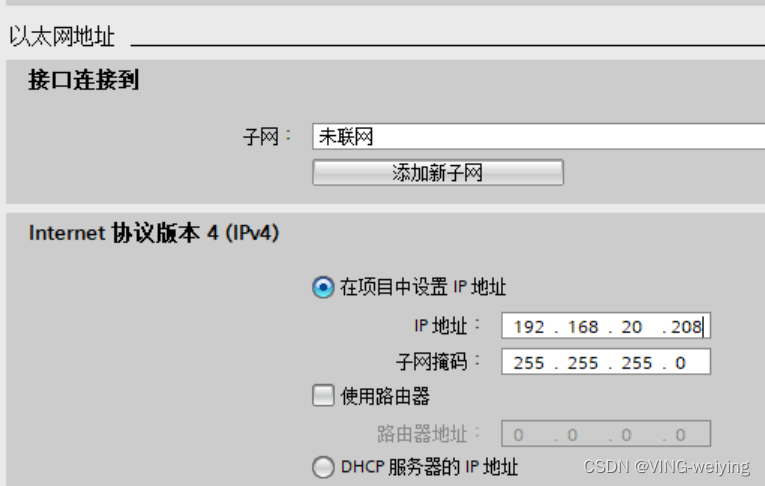

第3步：设置好IP并处于联网状态

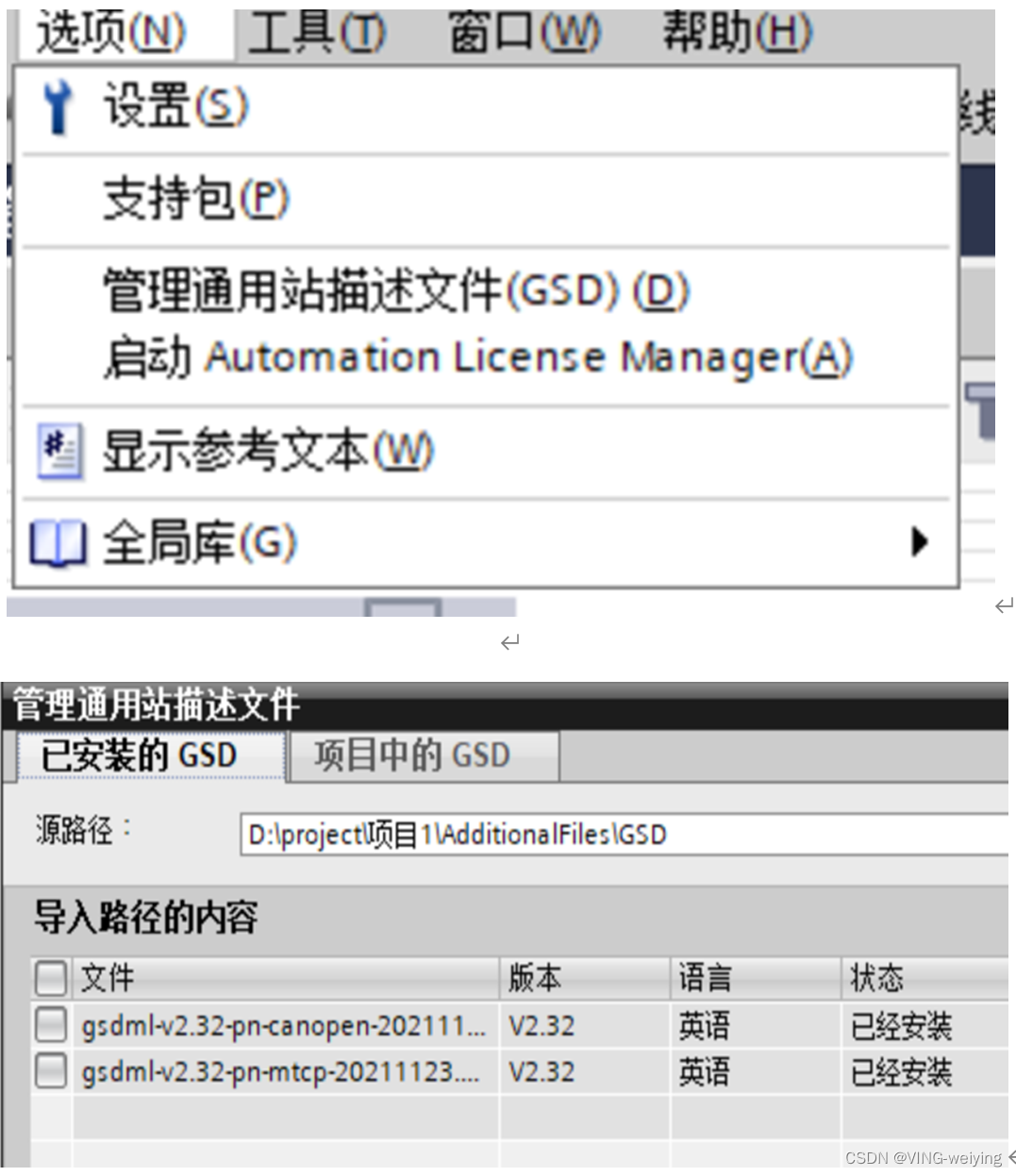

第4步：导入网关的GSD文件

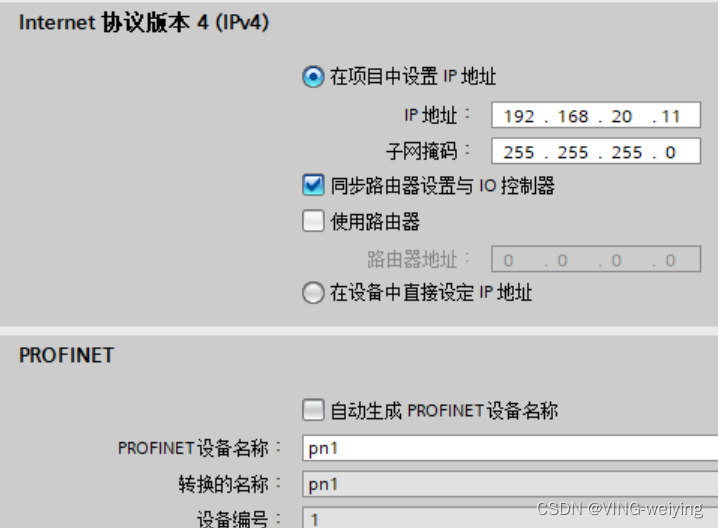

第5步：设置网关的IP地址和设备名称

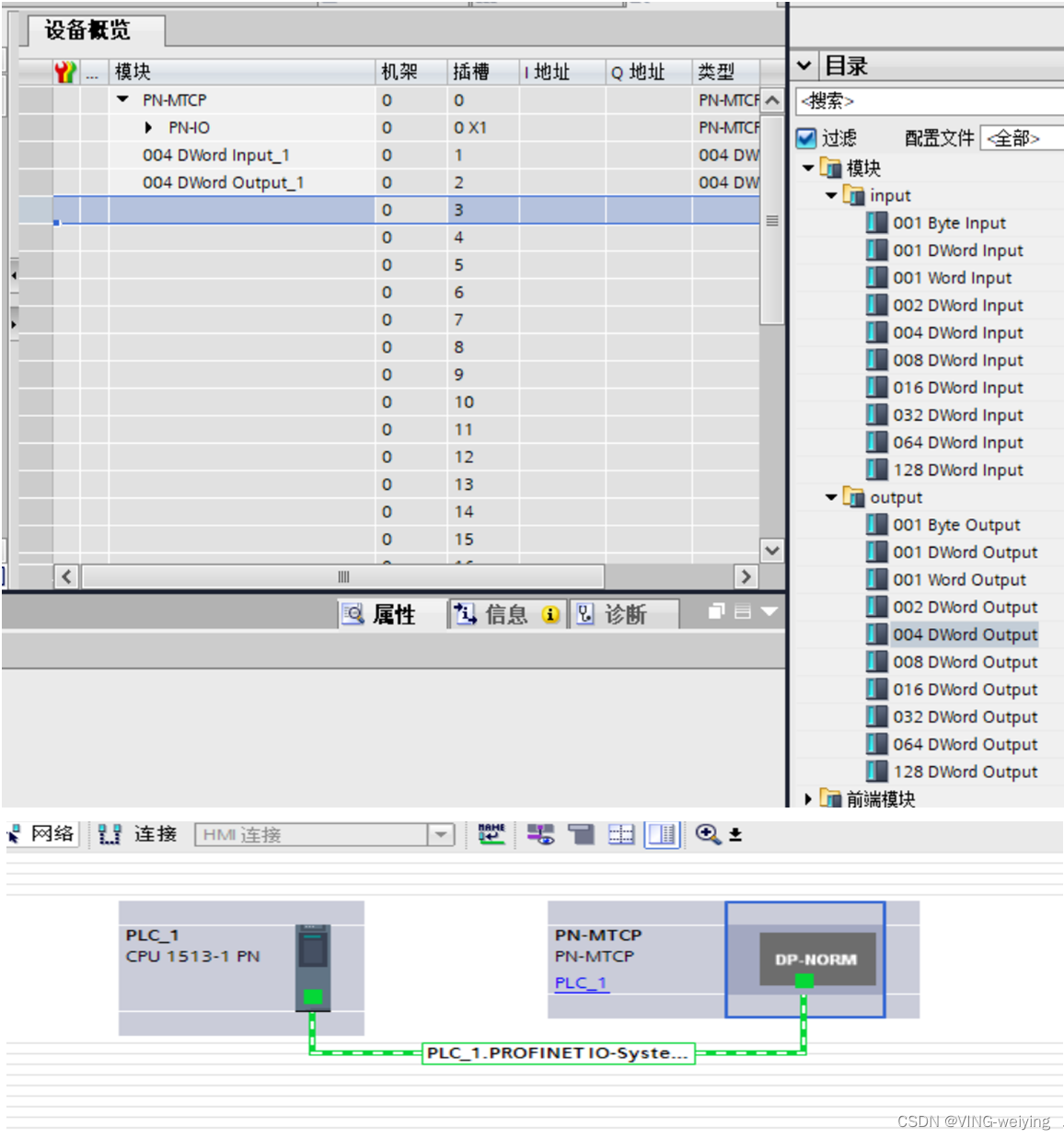

第6步：设置网关的输入输出字节数长度

第7步：下载组态至plc

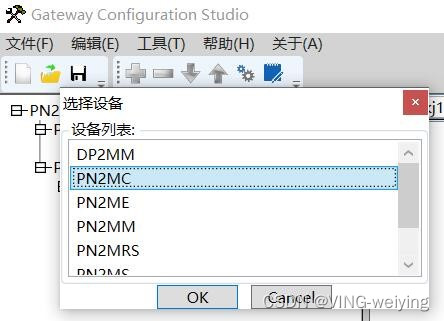

打开网关配置软件进行modbus参数配置，点击红圈中的新建，选择PN2MC

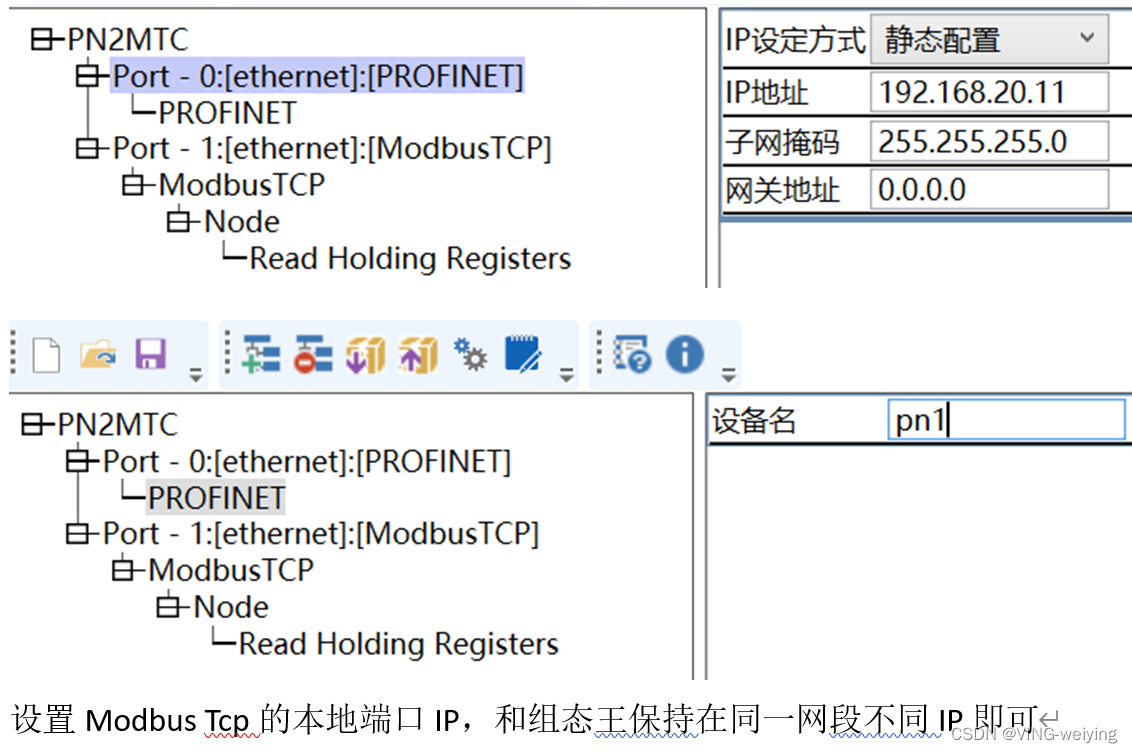

第8步：设置网关的IP地址和设备名称，要和PLC组态保持一致

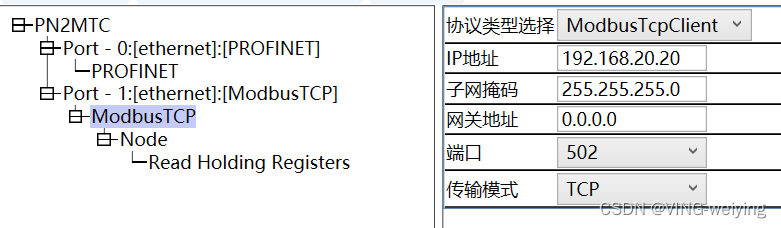

第9步：设置Modbus Tcp的本地端口IP，和组态王保持在同一网段不同IP即可

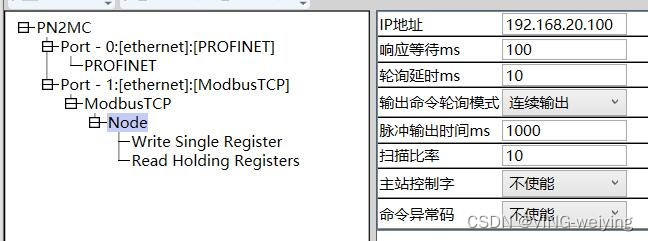

第10步：在Modbus TCP上右键点击插入，在下级NODE中填写从站服务器的IP

注意：响应等待代表等待从站响应的最长等待时间。

      轮询延时代表从站响应后间隔多久再发送下一条命令。

第11步：配置组态王，设定Modbus服务器参数。

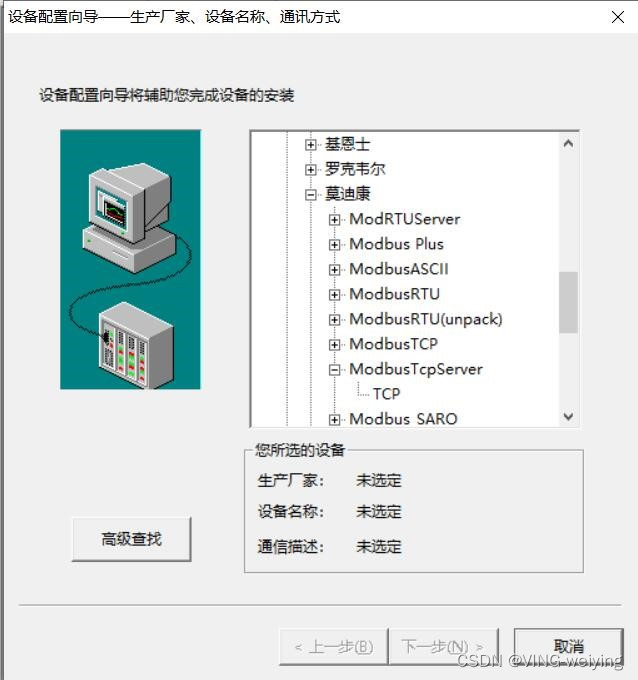

第12步：新建项目点击COM1右边的新建设定TCP参数。在设备驱动中的莫迪康中找到ModbusTCP Server下面的TCP单击下一步

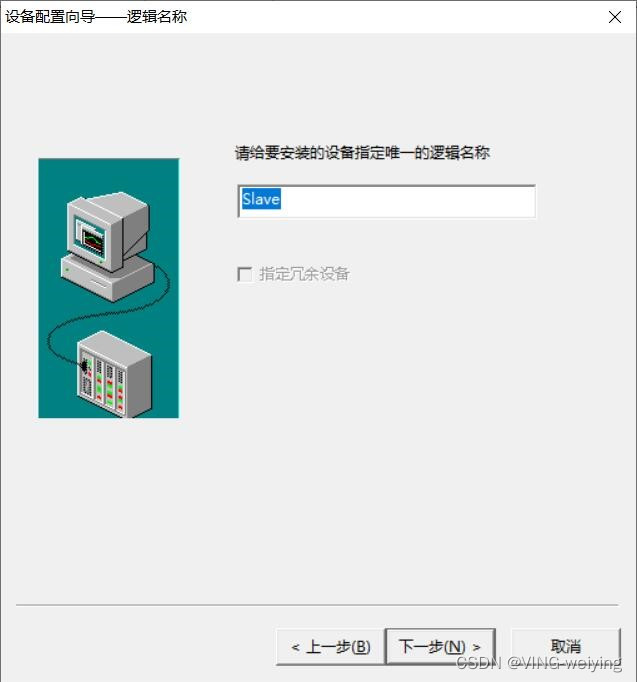

第13步：起一个连接设备的名字，单击下一步

第14步：输入服务器的IP地址，因为是组态王做从站所以填写0即可

第15步：重新连接参数默认即可，直接单机下一步完成设置

第16步：在变量选项中点击新建，命名为Slave1设置变量类型为I/O整数，连接设备选择刚才设置的Slave寄存器地址设置为40000区中的1，因为组态王中起始地址从1开始，所以对应网关的地址为0

第17步：数据类型选择USHORT采集频率为100ms，同样新建变量Slave2,地址为400002，对应网关地址1，读写属性用03功能码的话可设置为读写。

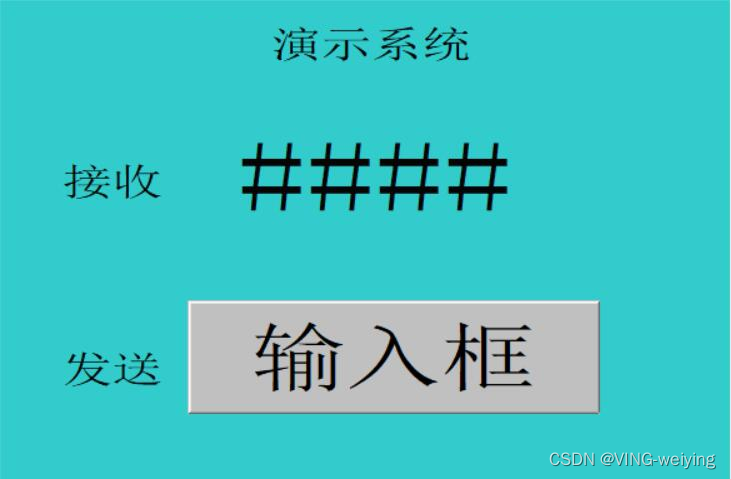

单机画面，新建一个视图界面。

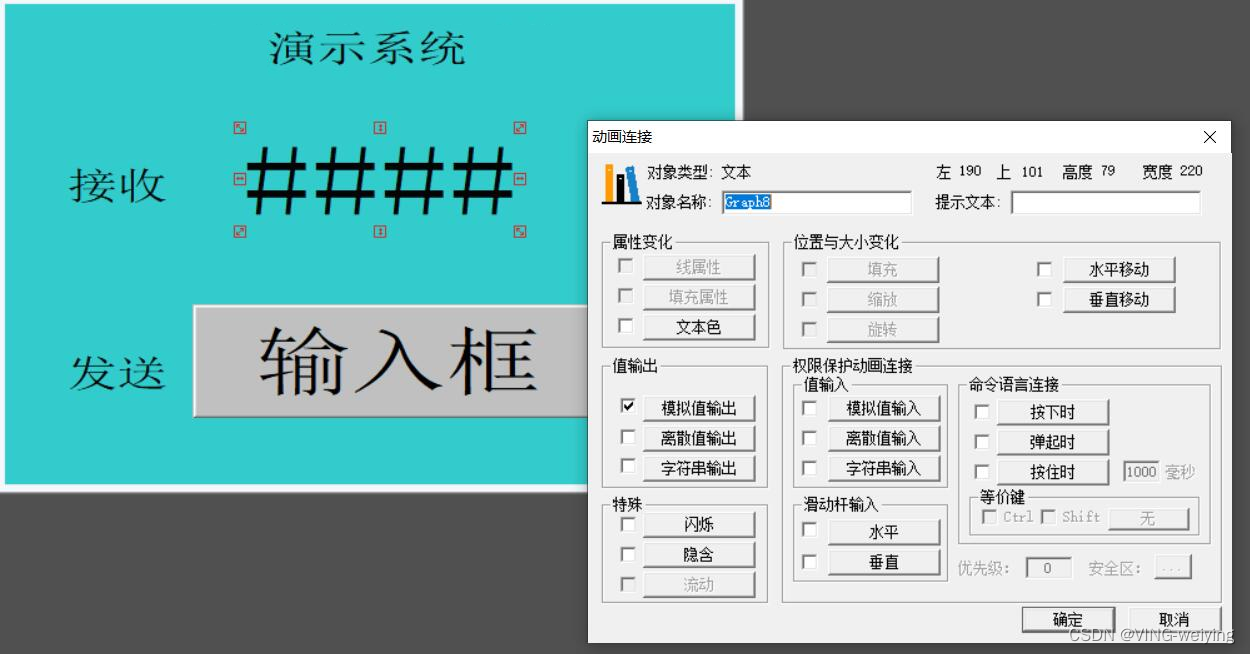

第18步：双击####的显示区域，设置连接

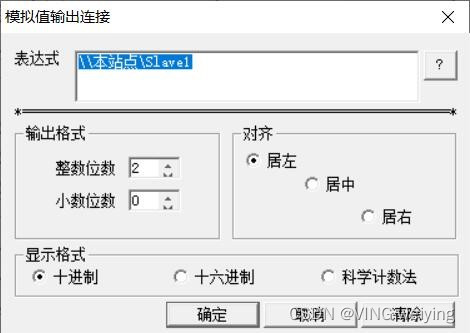

第19步：选择模拟值输出，表示用来显示PLC的Q地址发送的数据。表达式处点击问号选择Slave1的链接（等于寄存器地址为0）

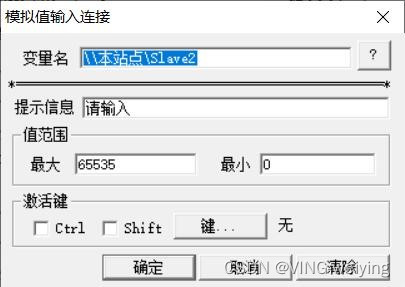

第20步：输入框处同样双击，表示用来向PLC的I址发送数据

第21步：在问号处选择Slave2（对应寄存器地址为1）

第22步：保存后运行系统。

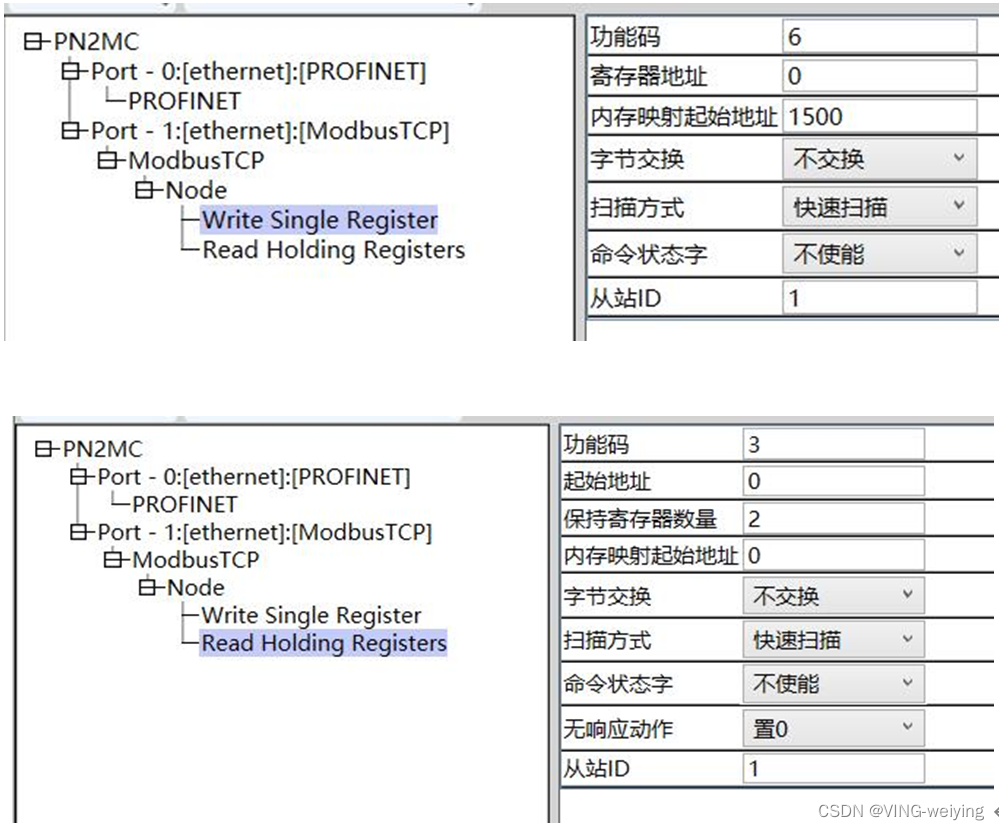

设置写单寄存器（06H功能码）对地址0（对应组态王400001的地址）

读保持寄存器（03功能码）读取数量两个，（对应组态王地址400001，400002）

下载后用博图监控。
