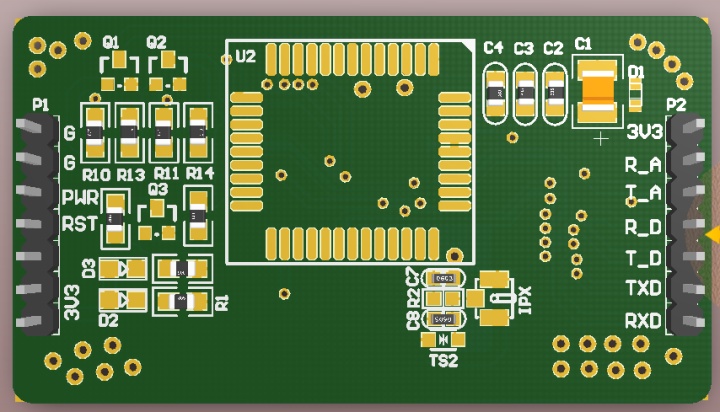

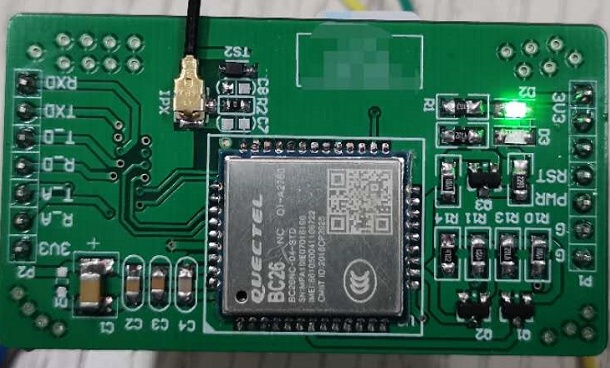

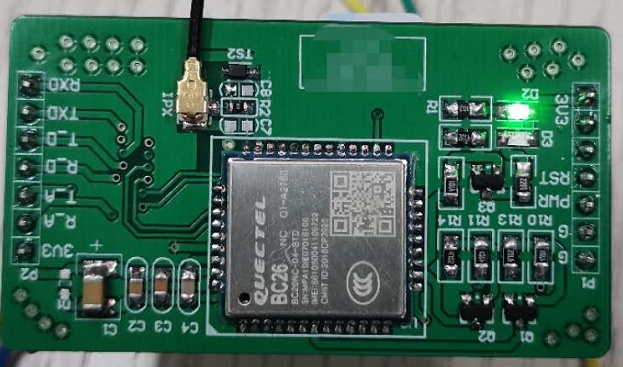

近期动手画了一个BC26通信模组， 模块实物图、原理图与PCB截图2D/3D截图如下图：
第一部分 硬件调试遇到的问题与解决方法
问题1：上电后输入AT+CIMI无法获取到SIM卡卡号返回ERROR，测量SIM_VDD输出电压为0
重启模块后会返回NOT READY
问题原因：根据AT+CIMI获取卡号但返回ERROR与SIM_VDD电压为0，判断是由于SIM卡槽电路异常导致SIM卡无法被识别
排查方法：
- 更换SIM卡，分别更换电信NB卡与移动NB卡，问题依旧复现
- 更换新的SIM卡座，更换后问题依旧，仔细排查原理图与PCB排除SIM卡座问题

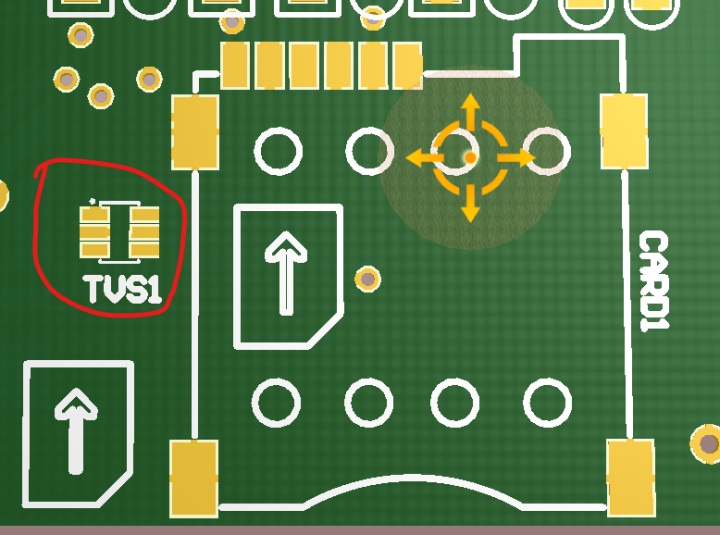

- 排查PCB过程中发现SIM卡座对应的六脚ESD芯片（型号：SDA05CW）是有方向的，怀疑是焊接工将芯片方向焊错，检查后确认芯片方向焊错，去掉后问题解决
第二部分 AT指令控制EC26 通过TCP上传数据到服务器
用到的控制指令与解释：
测试用的AT命令，可直接在下面复制：
AT
AT+CIMI
AT+CGSN=1
AT+CESQ
AT+CGATT?
AT+CEREG?
AT+COPS?
AT+CGPADDR=1
AT+QSOC=1,1,1
AT+QSOCON=0,1001,"10.24.108.11"
AT+QSOSEND=0,32,201908150100404110000000140861
AT+QSODIS=0
AT+QSOCL=0

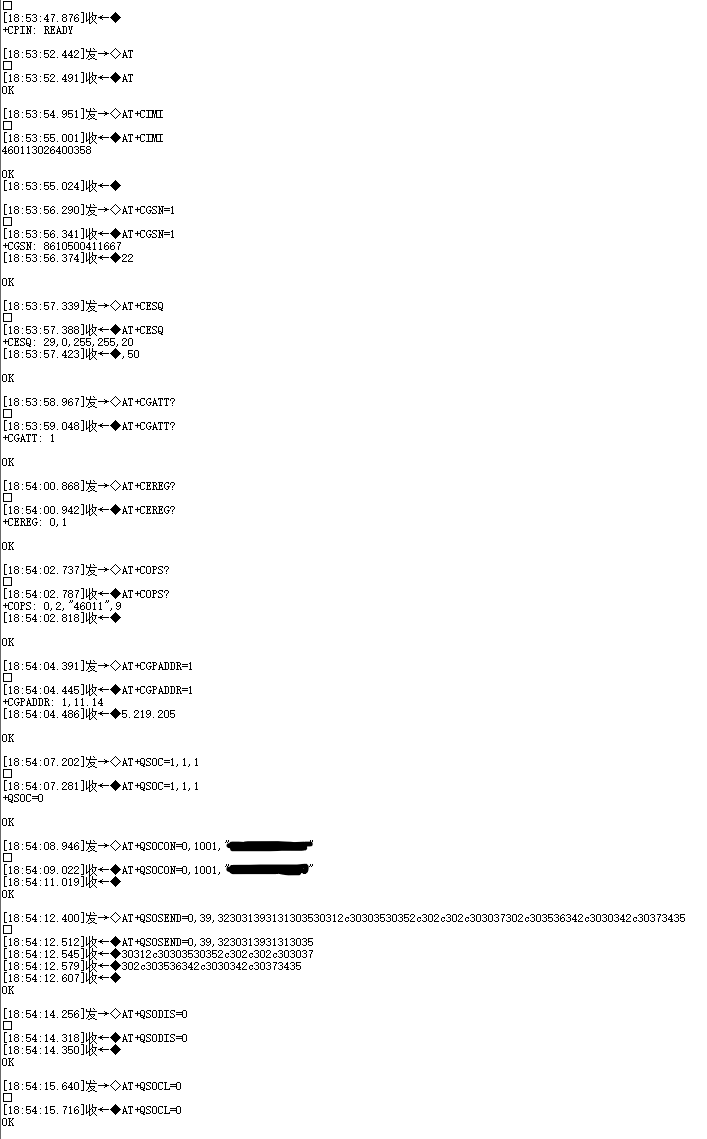

附在串口调试助手中通过AT指令测试模块连接服务器上传数据的完整测试截图以供参考：
以上！
