概述
目录
第一章 绪论 1
1.1研究背景 1
1.2国内外研究现状和发展趋势 1
1.3本文的主要研究内容 2
第二章 方案论证 3
2.1 设计要求 3
2.2 方案选择 3

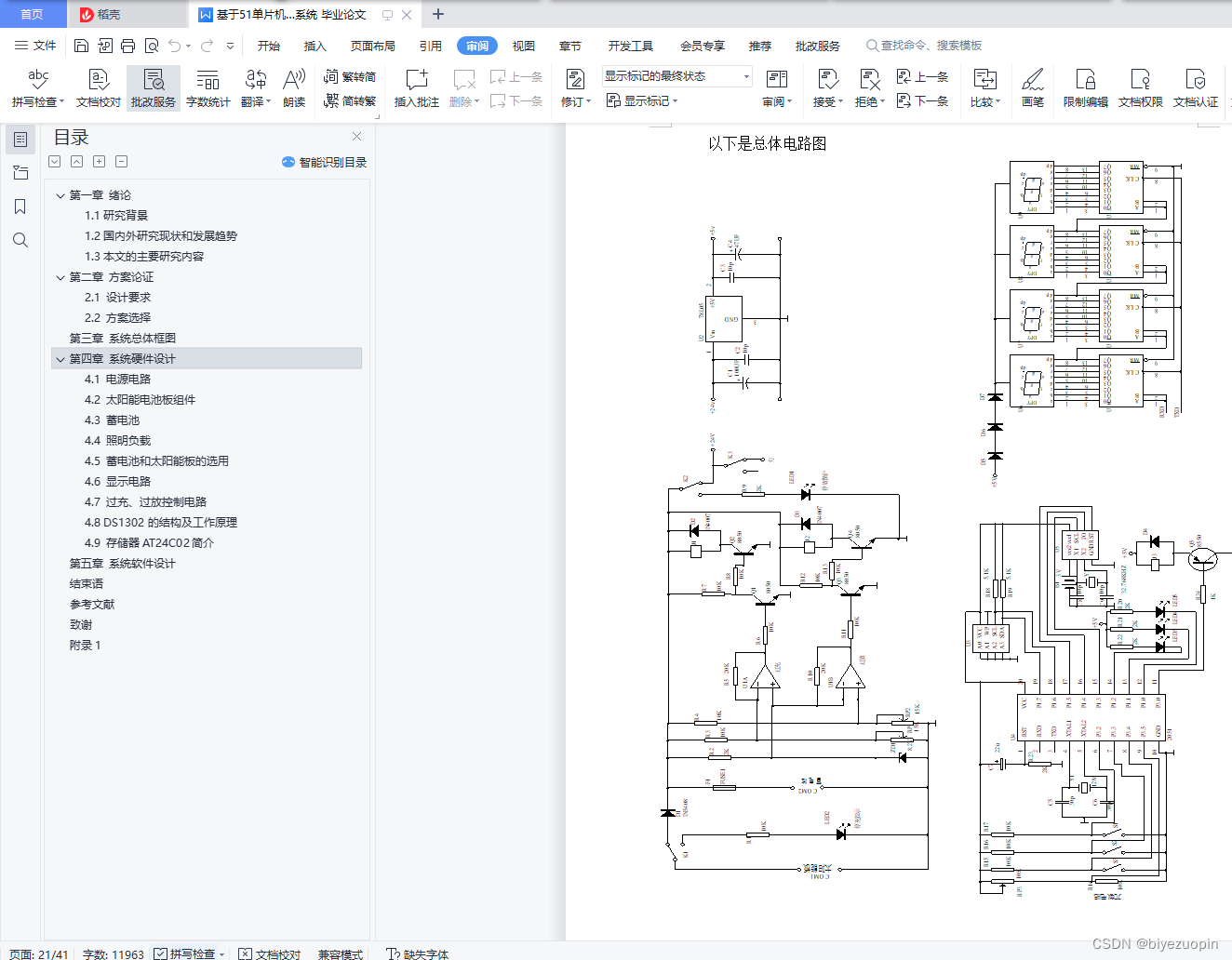

第三章 系统总体框图 5
第四章 系统硬件设计 6

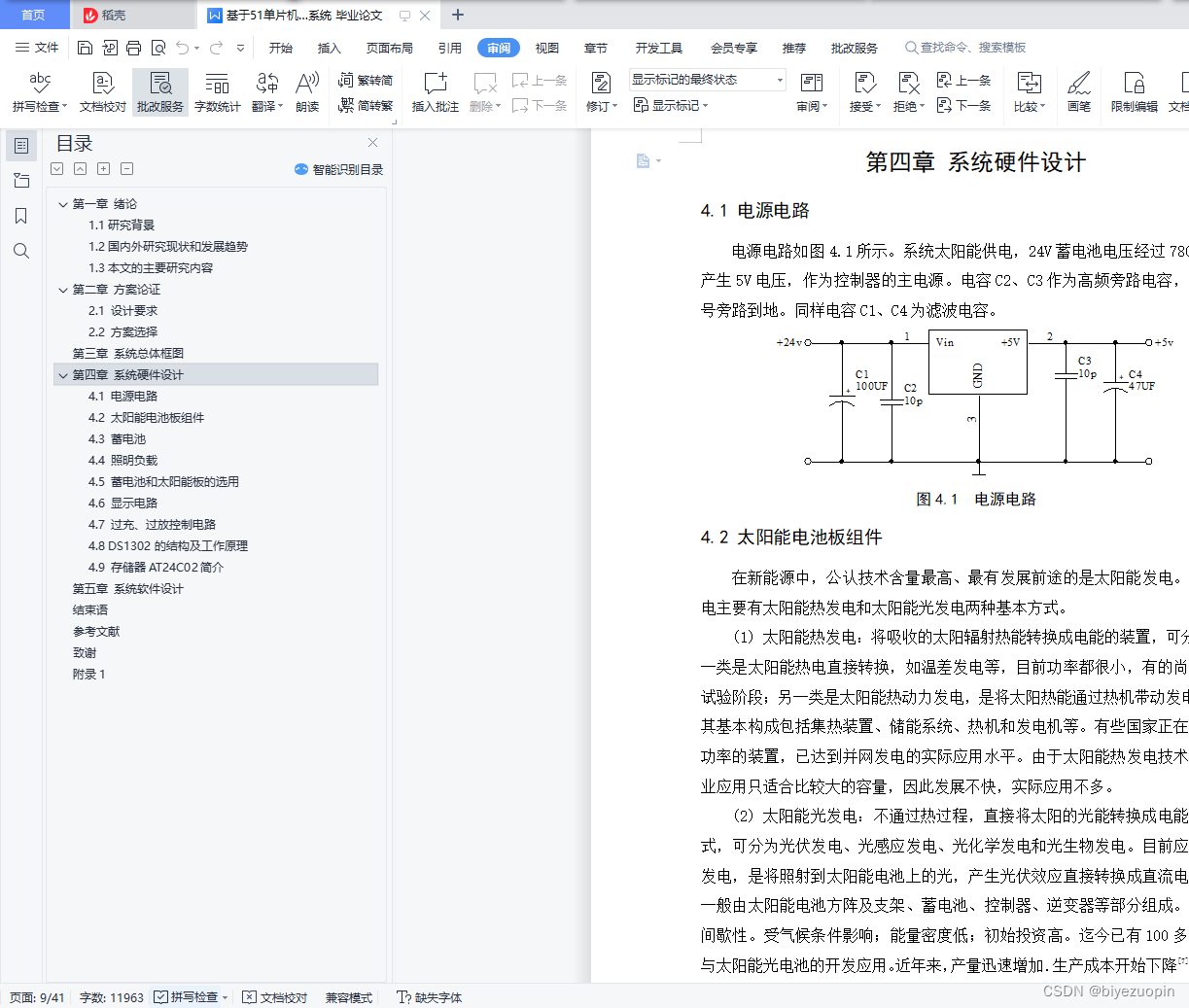

4.1 电源电路 6
4.2 太阳能电池板组件 6
4.3 蓄电池 7
4.4 照明负载 8
4.5 蓄电池和太阳能板的选用 9

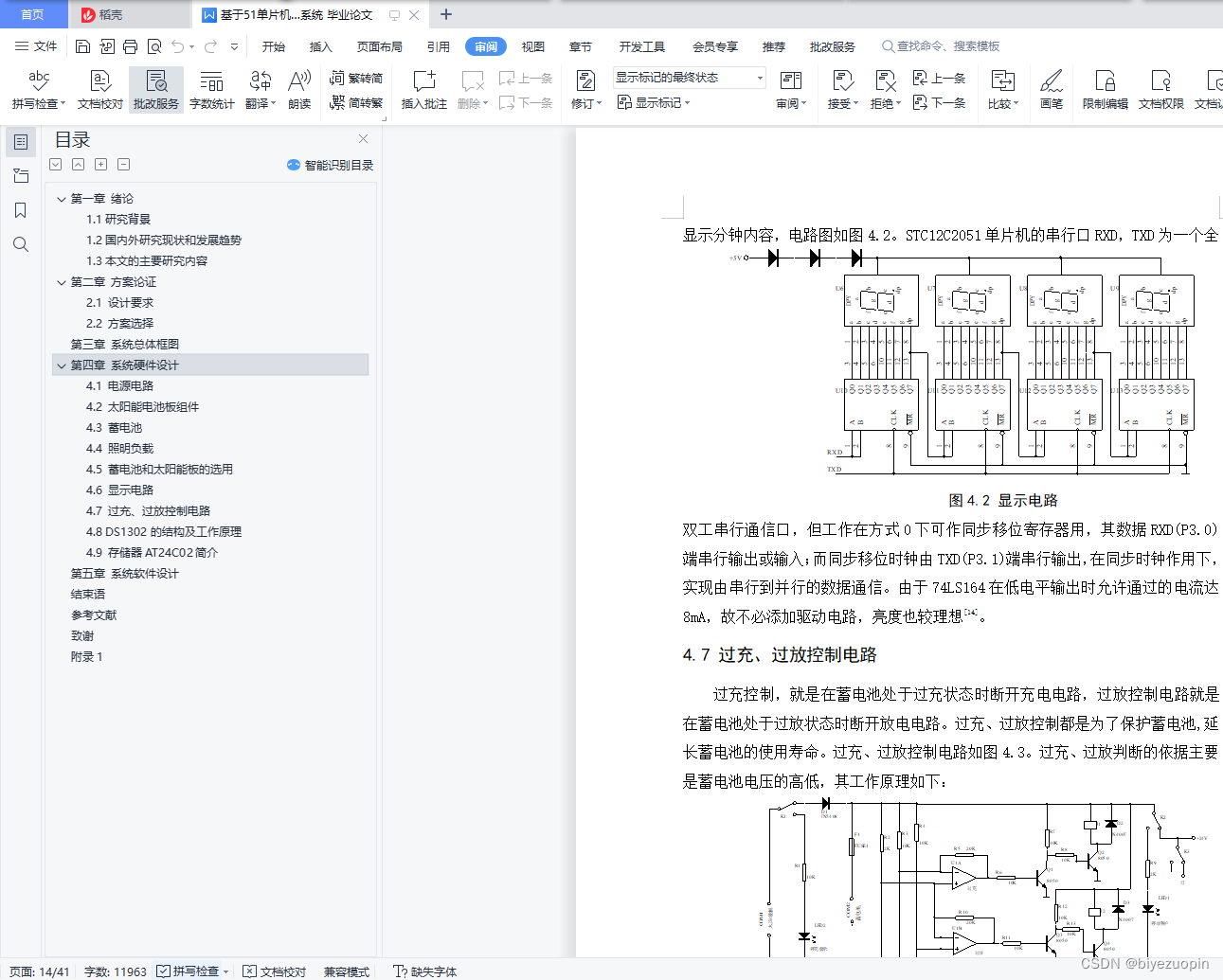

4.6 显示电路 10
4.7 过充、过放控制电路 11

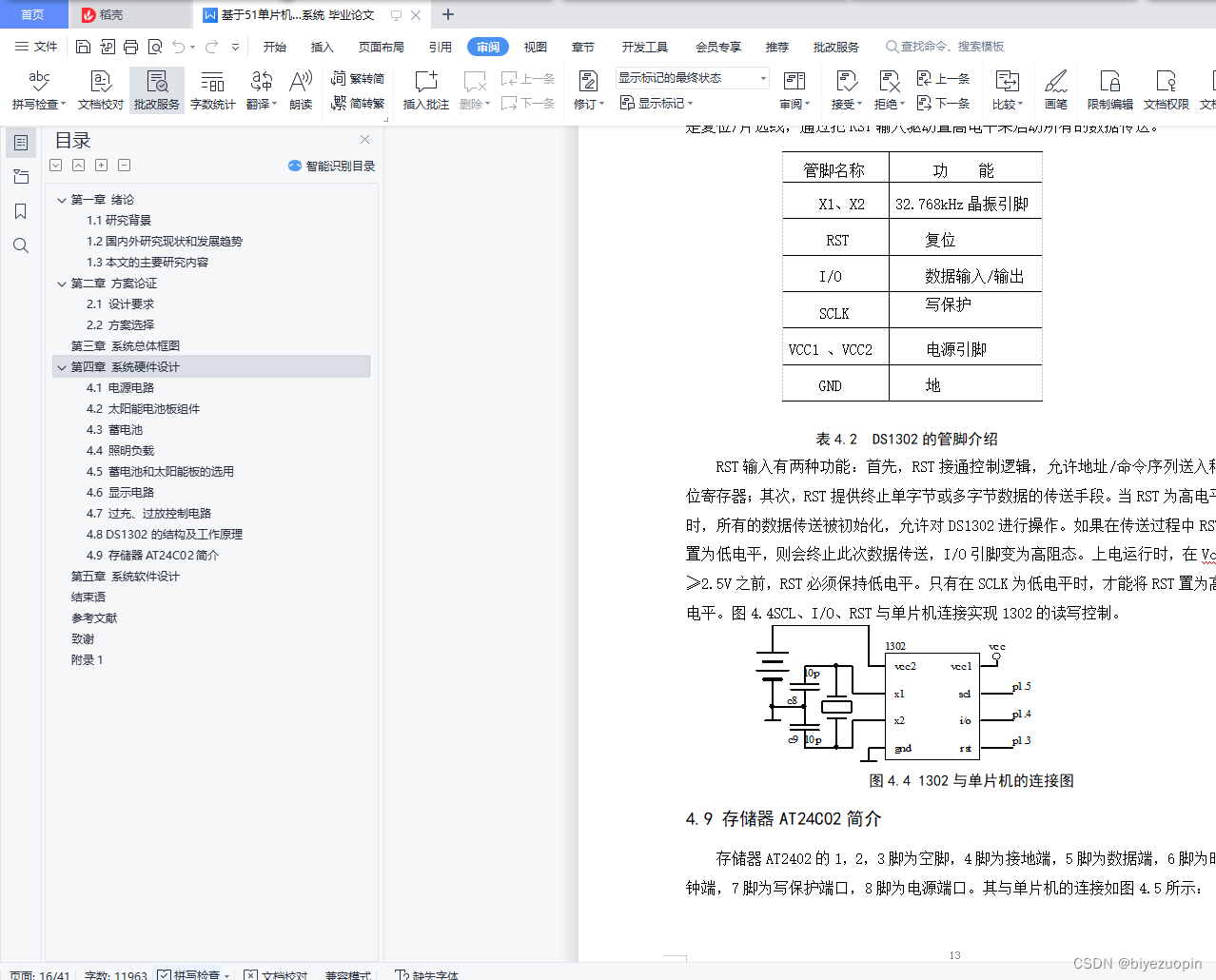

4.8 DS1302的结构及工作原理 12
4.9 存储器AT24C02简介 13

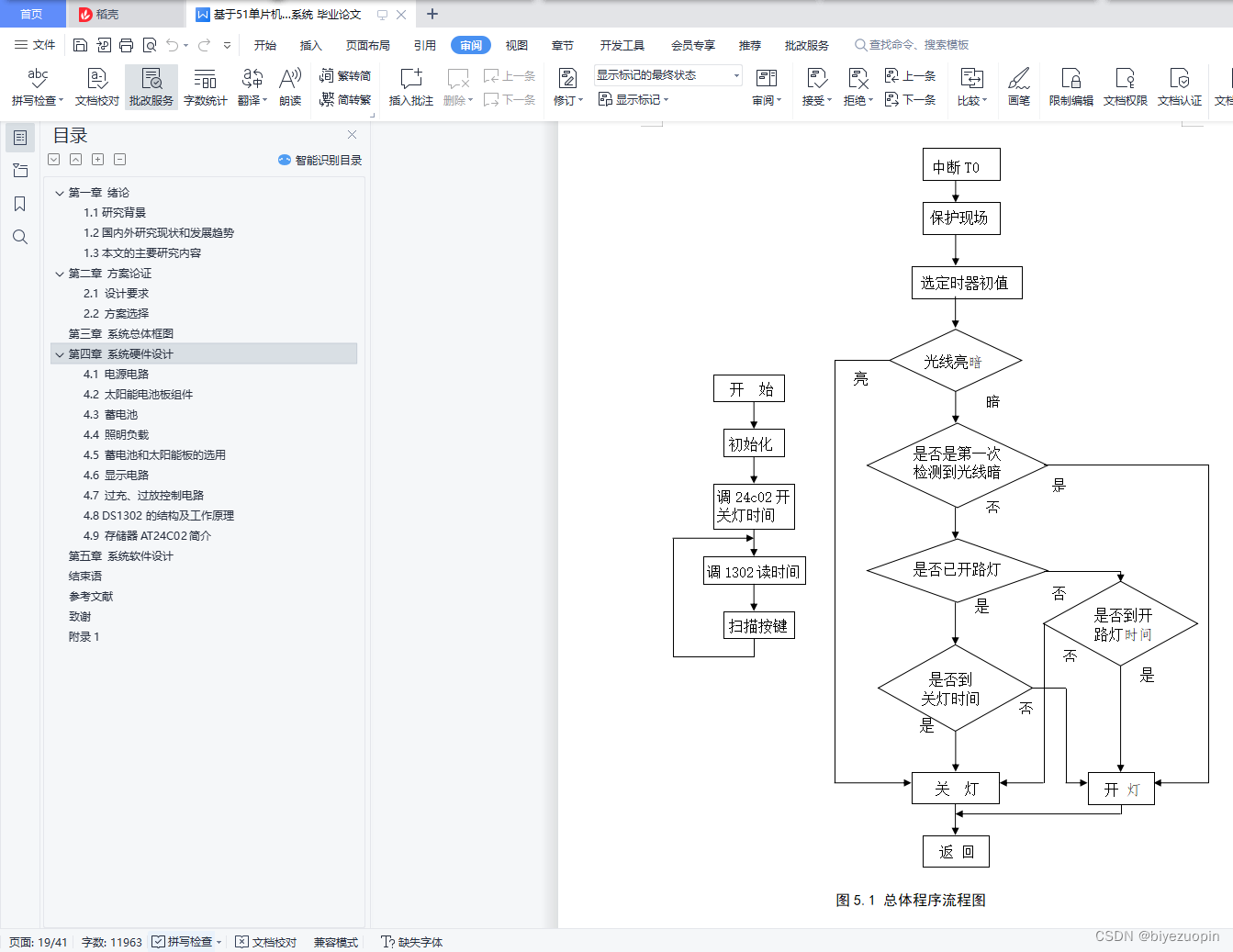

第五章 系统软件设计 15
结束语 19
参考文献 20
致谢 21
附录1 22
1.3本文的主要研究内容
本文主要研究方向是太阳能路灯照明控制器的研究,太阳能控制器全称为太阳能充放电控制器.是控制太阳能电池方阵对蓄电池充电以及蓄电池给负载供电的自动控制设备.能自动防止蓄电池过充电和过放电。它对蓄电池的充、放电条件加以规定和控制,并按照负载的电源需求控制太阳电池组件和蓄电池对负载的电能输出,是整个系统的核心控制部分。
在一个太阳能路灯中,必不可少的一个组成部分就是太阳能控制器。太阳能控制器的主要作用是为了保护蓄电池,通过限制蓄电池充放电条件来防止蓄电池深度充放电。在温差比较大的地方,太阳能控制器还要具备温度补偿功能。太阳能控制器在设计上还要兼顾光控、时控、过充保护、过放保护和反接保护等功能与成本的控制,实现高性价比。
控制系统是照明系统的核心,承担系统的充放电、过充过放保护、光控、时控和逆变等功能。
第二章 方案论证
2.1 设计要求
(1)电池板功率的计算和选用;
(2)蓄电池容量、充放电控制和充放电状态显示;
(3)连续阴雨天三天路灯仍能照明;
(4)光线暗时路灯自动点亮,为节省电能晚上24点熄灭,早上5点路灯点亮,早上光线强时路灯自动熄灭(开关灯时间点可调);
(5)系统断电时可以保存用户所设定的各种参数。
2.2 方案选择
太阳能路灯跟普通路灯控制电路功能基本一样,都是为了完成晚上亮灯,早晨熄灯的作用,还有就是对蓄电池的充电管理。国内外常用的控制器有单独的光控制型、时钟控器型、经纬型控制器型等,但由于其工作原理不同,各有优缺点。
单独的光控型一般采用感光探头,当晚上光线弱时,自动开启路灯;早上光线较强时,自动关闭路灯,达到自动控制的作用。为节省电力,早期的光控开关,使用分立半导体器件,电路复杂,元器件较多,体积也较大,并且故障率高。随着半导体技术的发展,出现了时基集成电路,如NE555等,使光控开关电路简化。感光探头是影响光控开关性能的关键元器件,同时对它安装位置也有一定要求,力求避免各种干扰光线,但在实际使用中,感光探头难以判断各种干扰光线,经常会产生误动作[2]。
采用时钟控器型的路灯控制器,要预先设定开关时间,使路灯按时亮灯、准时熄灯,从而达到自动控制的目的。优点是定时开关预先设定的开关时间不受外界干扰,除本身故障外不会产生误动作。缺点是不能根据季节变化和特殊的天气情况自动变换开关时间,需人工经常调整开关时间,费时费力,不利于节省电力。定时开关又分为机械钟表型和电子钟表型,机械钟表型以石英钟为主,走时精准,但是由于机芯内使用塑料齿轮在高温下会变形,从而导致停机现象。电子钟表型定时开关使用的也较多,常用LR6818、LM8650、LM8561等集成块为中心的电子钟电路。近几年还出现将电子钟LED液晶显示为一体的集成块,体积小、外围元器件少,可设六组开关点,有星期功能,许多厂家大量生产该产品,现在大多用于路灯控制中[3]。
经纬型控制器采用单片机技术,模拟日照规律,晚上能自动开灯、早晨能自动关灯。它采取光控开关时间的优点,克服了光控开关易受干扰的缺点,取钟控器时间准确之长处,克服了定时开关不会自动变换开关时间之短处[4]。目前路灯控制常采用这种控制方式,但其价格较高,在路灯中使用将会增加不必要的成本。
路灯的智能控制这一课题己有研究者,但目前尚未有成熟的产品上市。本设计是结合以上几种控制方式的优点,综合从节电、经济和实用等方面考虑,利用定时控制和光敏电阻控制相结合的方式,实现太阳能路灯的设计[5]。
程序: BITCNT EQU 30H
BYTECNT EQU 31H
COMMAND EQU 32H
RCUDAT EQU 33H ; 定义1302 读出地址
XMTDAT EQU 3BH ; 定义1302 写入地址
IO_DATA BIT P1.4 ; 定义1302数据输入/输出端
SCLK BIT P1.3 ; 定义1302串行时钟
RST BIT P1.5 ; 定义1302复位
SCL BIT P1.6 ; 定义24c02串行时钟
SDA BIT P1.7 ; 定义24c02串行数据
XSJ BIT P3.2 ; 定义显示开关键
GNJ BIT P3.3 ; 定义功能键
JYJ BIT P3.4 ; 定义加1键
GM BIT P3.5 ; 定义光敏电阻输入端
TS2 BIT P1.0 ; 定义调时钟指示发光二极管
TGLD BIT P1.1 ;定义调关路灯指示发光二极管
TKLD BIT P1.2 ;定义调开路灯指示发光二极管
ORG 0000H
AJMP MAIN ;主程序入口地址
ORG 000BH
AJMP T0INT ;T0中断入口地址
ORG 001BH
AJMP T1INT ;T1中断入口地址
ORG 0030H
MAIN: MOV TMOD,#11H ;设置定时器T0,T1工作于模式1
SETB 30H
CLR 31H
MOV 73H,#0 ; 功能键标志位
MOV 72H,#0 ; 闪烁标志位
CLR 32H
CLR 33H ; 闪烁标志位
MOV 70H,#0
MOV TH0,#0D8H
MOV TL0,#0F0H
MOV TH1,#0D8H
MOV TL1,#0F0H ; 定时10ms初值
MOV R3 ,#0AIH
MOV R4 ,#00H
MOV R1 ,#76H
MOV R7 ,#04H ; 读出24c02操作
LCALL EEPR
LCALL OSC_ENABLE ; 初始化1302时钟启动操作
LCALL WRIT_ENABLE ; 初始化1302允许数据输入
LCALL R_MANY ; 调1302多字节读出程序
SETB TR0
KGXS: LCALL R_MANY
*******按键扫描程序*******
JB XSJ ,XSBZ
LCALL YS10MS
JB XSJ, XSBZ ; 判断显示开关键
CPL 30H ; 显示标志位
MOV 7BH ,75H
MOV 7AH ,74H
LCALL XS
XSBZ: JB30H ,PDGX ; 判断标志位
SETB TR1
JB GNJ ,PDGX ; 判断功能键
LCALL YS10MS
JB GNJ , PDGX
INC 73H ; 功能键标志位加1
MOV A , #1 , POTS; ; 调时钟时
CLR TSZ
JB JYJ , PDGX
LCALL TS10MS
JB JYJ , PDGX ; 加一键
INC 75H ;1302 ; 1302时加一
MOV A , 75H
CJNE A , #2 , PDTS
MOV 75H ,#0 ; 判断是否调到24时
PDTS: CJNE A , #2 , POTF
JB JYJ , PDTF
LCALL YS10MS
JB JYJ , PDTF
INC 74H ; 1302分加一
MOV A , 74H
CJNE A , #60 ,PDTF
MOV 74H ,#0
PDTF: CJNE A , #3 ,PDGS
SETB TSZ
CLR TGLD
LCALL W_MANY ; 存1302时、分
JB JYJ , PDGS
LCALL YS 10MS
JB JYJ , PDGS
INC 79H ; 关路灯时加一
MOV A , #24 , PDGS
MOV 79H ,#0
PDGS: CJNE A , #4 , PDKS
JB JYJ , PDKS
LCALL YS10MS
JB JYJ PDKS
INC 78H ; 关路灯分加一
CJNE A ,#60 , PDKS
MOV 78H , #0
PDKS: CJNE A , #5 , PDKF
SETB TGLD
CLR TKLD
JB JYJ PDKF
LCALL YS10MS
JB JYJ , PDKF
INC 77H ; 开路灯时加一
MOV A , #77H
CJNE A ,#24 , PDKF
MOV 77H , #0
PDKF: CJNE A , #6 , PDJS
JB JYJ , PDJS
LCALL YS10MS
JB JYJ , PDJS
INC 76H ; 开路灯分加一
MOV A , #76H
CJNE A ,#60 , PDJS
MOV 76H ,#0
PDJS: CJNE A , #7 , PDGX
MOV 73H ,#0
MOV R3 , #0A0H
MOV R4 , #00H
MOV R1 , #76H
MOV R7 , #04H
LCALL EEPW ; 向24c02存内容
SETB TKLD
SETB TR0
PDGX :JB 30H , KGXS
CLR TR1
