1. 什么是 MQTT？

MQTT (Message Queuing Telemetry Transport，消息队列遥测传输) 是一种基于 TCP/IP 协议族的应用层协议。MQTT 协议是专门针对硬件性能低下 & 网络状况不稳定的场景设计的，这使得 MQTT 在物联网和移动应用等受限场景得到广泛应用。

1.1 MQTT 协议的发展历史

• 1999 年：Andy Stanfork-Clark (IBM) 和 Arlen Nipper 发布 MQTT 协议，用于通过卫星连接石油管道遥测系统，MQTT 中的 TT (Telemetry Transport) 就是源于这样一个遥测系统；
• 2010 年：MQTT 协议免费发布；
• 2014 年：MQTT 协议正式成为 OASIS 标准，经过多年的发展，MQTT 协议已经成为互联网 (IoT) 的主要协议之一。

目前，MQTT 主要分为两个大版本：

• MQTT v3： 其中 v3.1.1 是最常用的版本，我们的实战篇也是基于协议版本；
• MQTT v5： 2018 年发布，目前应用有限。

1.2 MQTT 协议和 HTTP 协议有什么区别？

特性	MQTT 协议	HTTP 协议
传输层	TCP	TCP 或 UDP
消息传递	发布 - 订阅模型	请求 - 响应模型
消息分发	1 对 0/1/N	1 对 1
数据安全	使用 SSL/TLS	不一定采用 HTTPS
加密	应用层对有效载荷加密	不在应用层加密
消息大小	较小	较大

• 1、MQTT 协议基于传输层 TCP 协议，而 HTTP 可以基于 TCP 或 UDP；

• 2、MQTT 协议采用发布 - 订阅模型，同一个设备既可以是发布者也可以是订阅者；而 HTTP 协议采用请求 - 响应模型，一个设备作为请求方，另一个设备作为响应方；

• 3、MQTT 消息分发可以是 1 对 0/1/N，而 HTTP 消息分发是 1 对 1；

• 4、MQTT 协议使用 SSL/TLS 来确保安全，而 HTTP 协议并不规定使用 HTTPS；

• 5、MQTT 协议在应用层对有效载荷 (payloads) 加密，而 HTTPS 协议不在应用层加密，在传输数据前不会加密数据；

• 6、MQTT 消息报文较小，而 HTTP 消息报文较大；

1.3 为什么 MQTT 协议适合物联网和移动应用场景？

物联网和移动应用场景的特点是硬件性能低下和网络状况不稳定，而 MQTT 协议就是专门针对这种环境设计的，主要在四个方面有优势：

• 1、架构设计： MQTT 协议采用发布 - 订阅模型，使得消息发布者和消息订阅者互相解耦，当一个客户端断线时，整个系统可以继续工作。这使得 MQTT 在网络质量的场景下更具优势；

• 2、消息大小： MQTT 协议具有非常小的消息头，这使得 MQTT 协议更适应低带宽网络环境；

• 3、交付能力： MQTT 协议提供了更可靠的消息交付保证，它定义了三种消息发布服务质量 (QoS)：“最多发一次”、“最少发一次” 和 “正好发一次”。其中，“正好一次” 用于计费系统和 IM App 推送中，能确保用户收到且只收到一次；

• 4、特性： MQTT 提供了遗嘱消息和保留消息的特性。遗嘱消息使得客户端端断开连接时，所有订阅的客户端都能收到来自代理的消息；保留消息意味着新订阅的客户端可以立即获得保留的消息。这使得 MQTT 协议更适合 间歇性连接的场景。

1.4 谁更适合物联网（HTTP/2 & WebSocket & MQTT）？

• HTTP/2 是 HTTP/1.x 的升级，主要体现在：利用 “多路复用和二进制分帧” 来解决队首阻塞问题，降低了通信时延；利用 “头部压缩” 减少消息头部，降低了传输开销；实现了 服务器推送，允许在不发起请求的情况下将数据推送到客户端，弥补了 Http/1.x 依赖 Websockets 才能实现推送的缺陷。这些改进使得 HTTP/2 也具有适应物联网场景的条件。

• Websockets 是在 Web 浏览器和 Web 服务器之间进行握手的协议，它降低了使用 Http/1.x 进行双工通信的开销。随着 HTTP/2 成为标准，对 websockets 的需求可能会下降。

• MQTT 是基于发布订阅模型的协议，因其带宽消耗小而被广泛应用于物联网协议。

结论：这三种协议并没有绝对的优胜者，最好的协议取决于具体的需求和限制条件。但如果只从带宽、电池、功能多样性这些基本条件看，MQTT 在其中是更占优的选择。

1.5 为什么 MQTT 协议基于 TCP，可以基于 UDP 协议吗？

MQTT 协议的设计特性中包含了一项 “高可靠性交付”，它需要一个保证可靠的底层传输层协议，因此 TCP 协议、TLS 协议、WebSocket 协议都可以作为 MQTT 的底层协议。而无连接的 UDP 协议会丢失或重排数据，不能满足 MQTT 协议的传输需要。

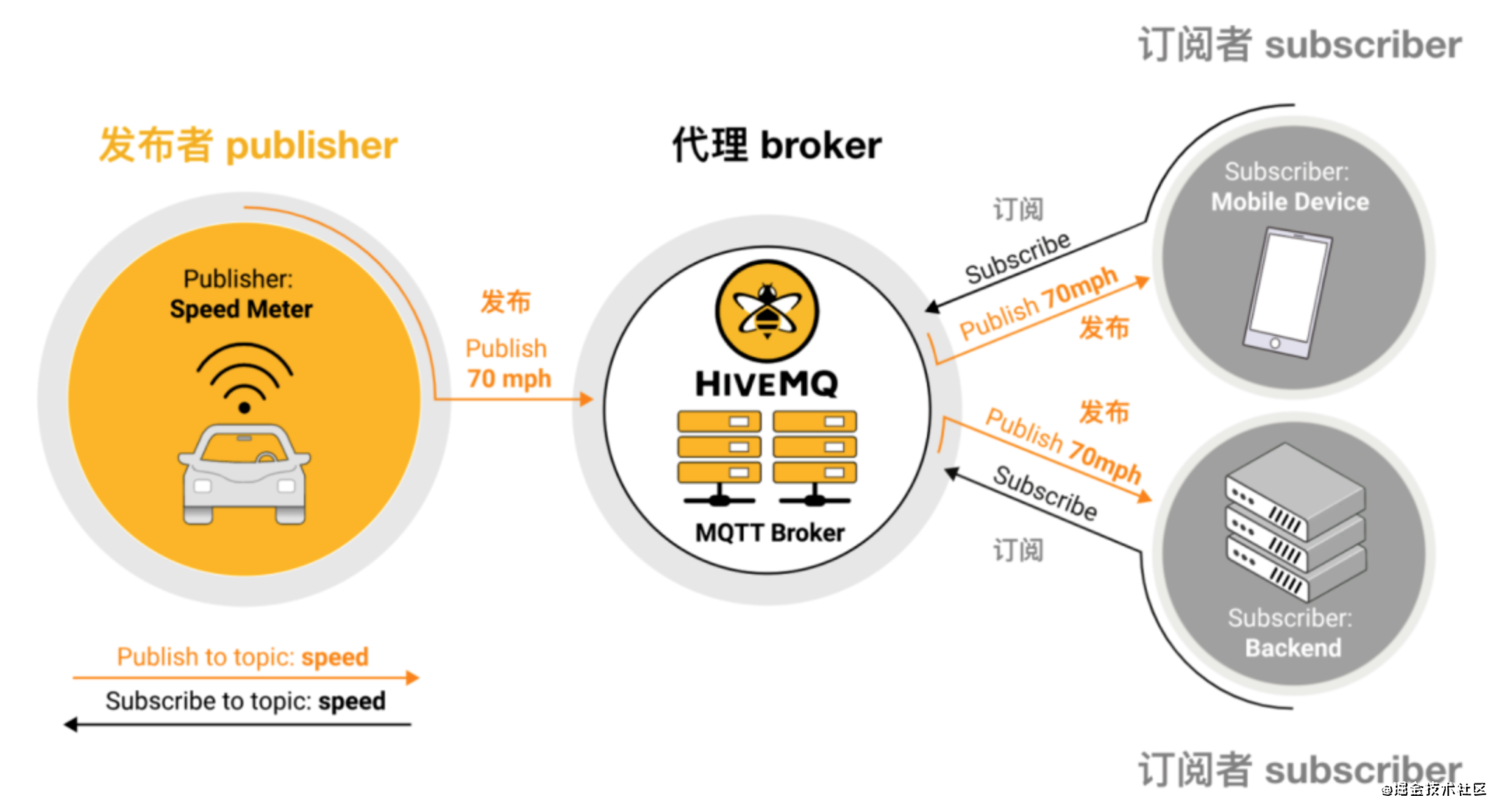

1.6 MQTT 协议的工作模型

MQTT 是基于发布 - 订阅模型 (pub/sub) 的消息传递协议，与请求 - 响应模型不同，发布 - 订阅模型主要有三种角色：publisher & publisher & subscriber：

• publisher & subscriber (发布者 & 订阅者)： 是指通过网络连接到 MQTT broker 的设备，也叫 客户端 (client)。一个客户端既可以作为消息发布者，也可以作为消息订阅者；

• broker (代理)： 代理是整个发布 - 订阅模型的核心，也叫 服务端。

当 client 发布某个主题的消息时，broker 会将该消息分发给任何已订阅该主题的 client。通常来说，client 不会存储消息，一旦消息被发送到这些 client，消息就会从 broker 上删除。另外，保留消息、持久连接和服务质量 QoS 可能会导致消息临时存储在 broker 上。

发布 - 订阅模式使得 消息的发布者和订阅者解耦，主要体现为空间解耦和时间解耦：

• 空间解耦 / 设备解耦： 发布者和订阅者通过 broker 进行消息传递，相互之间感知不到对方的存在。当一个客户端断线时，整个系统可以继续工作。

• 时间解耦： publisher 和 subscriber 不一定需要同时运行；

图片引用自 juejin.cn/post/697644… —— cxuan 著

---

2. MQTT 协议消息格式

2.1 MQTT 协议消息的特点

• 1、基于二进制： MQTT 是一种基于二进制的协议，所谓基于二进制，是指 MQTT 协议操作的元素是二进制数据而不是文本数据；

• 2、命令 & 命令确认格式： MQTT 采用命令 & 命令确认的格式，每个命令消息都有一个关联的命令确认消息；

• 3、消息头小： MQTT 消息头最小只需要 2 字节。

2.2 MQTT 协议消息基本结构

一个 MQTT 消息由三部分组成：

MQTT 消息结构	描述	长度
固定报头（Fixed header）	存在于所有 MQTT 消息中	2 到 5 字节
可变报头（Variable header）	存在于部分 MQTT 消息中	0 或 N 字节
载荷（Payloads）	存在于部分 MQTT 消息中	0 或 N 字节

1、固定报头： 每一个 MQTT 消息都包含一个固定报头，包含消息类型、标志位和剩余长度三个部分。固定报头长度为 2 ~ 5 字节，具体取决于 “剩余长度” 的大小，格式如下：

• 消息类型（MQTT Control Packet type）：

消息类型	值	消息流转方向	描述	需要有效载荷
Reserved	0	禁止	保留	/
CONNECT	1	=>	客户端请求连接服务器	✔
CONNACK	2	<=	CONNECT 消息确认	✖
PUBLISH	3	<==>	客户端发布消息	可选
PUBACK	4	<==>	PUBLISH 消息确认（QoS 1）	✖
PUBREC	5	<==>	发布收到（保证交付第一步）	✖
PUBREL	6	<==>	发布释放（保证交付第二步）	✖
PUBCOMP	7	<==>	发布完成（保证交付第三步）	✖
SUBSCRIBE	8	=>	客户端订阅消息	✔
SUBACK	9	<=	SUBSCRIBE 消息确认	✔
UNSUBSCRIBE	10	=>	客户端取消订阅	✔
UNSUBACK	11	<=	UNSUBSCRIBE 消息确认	✖
PINGREQ	12	=>	心跳请求	✖
PINGRESP	13	<=	PINGREQ 消息确认	✖
DISCONNECT	14	=>	客户端断开连接	✖
Reserved	15	禁止	保留	/

• 剩余长度 （Remaining Length）： 剩余长度表示当前消息剩余部分的字节数，包括可变报头和有效载荷的长度，但不包括剩余长度字段本身的字节数。

提示： 如何判断剩余长度的字节数，采用的是前缀无歧义的表示法。

2、可变报头： 不同消息的可变报头内容不一样，不过其中有一个比较通用的字段：

• 包唯一标识（Packet Identifier）： SUBSCRIBE，UNSUBSCRIBE，PUBLISH（QoS > 0）的消息中会包含一个 2 字节的唯一标识字段，每次 client 发送这些消息时，必须分配一个未使用过的唯一标识。而这些消息的应答消息，如 PUBACK、PUBREC、PUBREL、UNSUBACK 必须与对应消息携带相同的唯一标识。

3、载荷： 某些 MQTT 消息会包含一个有效载荷，对于 PUBLISH 消息来说，有效载荷就是应用消息。

3. MQTT 协议中的消息

3.1 连接消息

MQTT 的连接总是发生在 client 和 broker 之间，两个 client 之间不会互相感知。请求连接时，client 会向 broker 发送 CONNECT 连接消息，broker 接受连接后会响应 CONNACK 连接确认消息。一旦连接建立，连接会一直保持打开状态，直到 client 发送 DISCONNECT 断开连接消息或连接异常中断。

3.1.1 CONNECT 请求连接

CONNECT 是 client 发送给 broker 的首个消息，并且在一次连接中，client 只能发送一次 CONNECT 消息，发送的第二个 CONNECT 消息会被 broker 当作违反协议处理，并断开连接。在 CONNECT 消息中，主要包含以下内容：

• ClientId 客户端名称： 所有 client 都需要一个名称，broker 会根据 client 名称来跟踪会话，因此 client 名称必须是 唯一的。如果连接到 broker 时已经有一个重名的 clientId，那么会先断开现有 client 的连接，这将可能导致断开和连接的死循环，因为大多数 MQTT client 有断线重连机制。

• CleanSession 持久会话： 当 client 连接到 broker 时，可以使用持久连接或非持久连接，CleanSession 标志决定是否使用持久连接（当 CleanSession = 0 时表示持久连接），对于持久会话，broker 会存储会话状态；而对于非持久会话，broker 不会存储 client 的任何内容，具体见第 4.2 节 · 会话状态。

• UserName & Password 用户名 & 密码： 用于 broker 认证和授权。

• KeepAlive 保活时间间隔： KeepAlive 是以秒单位的时间间隔，指 client 发送两次消息的最大时间间隔，当 client 和 borker 之间在一段时间内没有数据交互时，client 会发送PINGREQ 探测消息 用于判断连接是否正常，来决定是否要关闭该连接。KeepAlive 是 MQTT 协议的保活机制，从作用上看与 TCP 的 Keepalive 保活机制是非常类似的，不过 MQTT 协议的保活机制是应用层 client 实现的，而 TCP 的保活机制是 “内核” 实现的。

• Last Will Message 遗嘱消息： 遗嘱消息用于通知意外停机的 client，每个 client 在连接时可以设置一个遗嘱消息，这个遗嘱消息会存储在 broker 上。当 client 因 “非正常原因” 断开连接时，broker 会将遗嘱消息分发给订阅了 “Will” 主题的 client。另外，这条遗嘱消息还可以设置是否为保留消息（Will Retain 标志）以及服务质量等级（Will Qos）。

3.1.2 CONNACK 连接确认

CONNACK 消息用于确认 CONNECT 消息。CONNECT 是 client 发送给 broker 的首个消息，相应地，broker 发送给 client 的首个消息一定是 CONNACK 消息。在 CONNACK 消息中，主要包含以下内容：

• SessionPresent 持久会话： SessionPresent 标志表示当前 broker 是否持有与 client 的持久会话。当 broker 接受了一个非持久会话连接（CleanSession = 1），SessionPresent 的值始终为 0；而当 broker 接受了一个持久会话连接（CleanSession = 0），则 SessionPresent 的值取决于 broker 是否存储了 ClientId 的会话状态。

• ReturnCode 响应码： 用于表示连接请求是否成功，如果响应码不为 0，则表示连接失败。具体取值如下表：

返回码	描述
0	连接已接受
1	连接被拒绝，不可接受的协议版本
2	连接被拒绝，标识符被拒绝
3	连接被拒绝，服务器不可用
4	连接被拒绝，用户名或密码错误
5	连接被拒绝，未授权

3.1.3 DISCONNECT 断开连接

DISCONNECT 消息由 client 发送给 broker，用于断开连接。DISCONNECT 消息没有可变报头和有效载荷，也没有对应的确认应答消息，表示一个干净利索地断开连接操作。断开连接后，client 不能再发送除 CONNECT 消息之外的消息，broker 也需要丢弃和当前会话有环的遗嘱消息。

3.2 订阅消息

MQTT 是基于发布订阅模型的协议，在建立连接后，client 可以向 broker 订阅感兴趣的一个或多个话题。

3.2.1 SUBSCRIBE 订阅

SUBSCRIBE 消息由 client 发送给 broker，用于订阅感兴趣的话题，SUBSCRIBE 消息主要包含以下内容：

• 主题过滤器列表： SUBSCRIBE 消息的有效载荷中至少需要包含一个话题过滤器，每个过滤器由一个 Topic 和 QoS 组成，其中的 QoS 指定了指定 client 接受的最大 OoS 等级。

3.2.2 SUBACK 订阅确认

SUBACK 消息用于确认 SUBSCRIBE 消息。SUBACK 消息主要包含以下内容：

• 返回码列表： 每个返回码都与 SUBSCRIBE 消息中的话题过滤器一一对应。具体取值如下表：

返回码	描述
0x00	订阅成功，最大 QoS 为 0
0x01	订阅成功，最大 QoS 为 1
0x02	订阅成功，最大 QoS 为 2
0x80	订阅失败

3.2.3 UNSUBSCRIBE 退订

UNSUBSCRIBE 消息由 client 发送给 broker，用于退订不感兴趣的话题，UNSUBSCRIBE 消息主要包含以下内容：

• 话题列表： UNSUBSCRIBE 消息的有效载荷中至少需要包含一个话题。

3.2.4 UNSUBACK 退订确认

UNSUBACK 消息用于确认 UNSUBSCRIBE 消息。UNSUBACK 消息非常简单，只有一个包唯一标识（位于可变报头）。

3.3. 发布消息

当 MQTT client 在连接到 broker 之后就可以发送消息了，每条 PUBLISH 消息都包含一个 topic ，broker 会根据 topic 将消息发送给感兴趣的 client。除此之外，每条消息还会包含一个 Payload，Payload 是真正发布的应用消息，载荷的内容和格式由应用层决定，MQTT 协议层不关心。

3.3.1 PUBLISH 发布

PUBLISH 消息可以由 client 发送给 broker，也可以由 broker 发送给 client，用来运送应用层消息。PUBLISH 消息主要包含以下内容：

• QoS 发布服务质量标志： 标记当前 PUBLISH 消息传送的交付保证水平，分为三个等级，具体见第 4.3 节 · 发布服务质量：

  • QoS 0（默认）： 最多发一次
  • QoS 1： 最少发一次
  • QoS 2： 正好发一次

• RETAIN 保留消息标志： 标记当前 PUBLISH 消息是否为保留消息，当 client 发送给 broker 的 PUBLISH 消息标记 RETAIN = 1 时，broker 会存储该消息，当新的 client 注册订阅时，并且匹配该消息主题时，该保留消息会发送给订阅者，具体见第 4.4 节 · 保留消息

• DUP 重传标志： 标记当前的 PUBLISH / PUBREL 消息是否为重复发送消息。** MQTT 协议规定了两种消息重传的场景，具体见第 4.5 节 · 消息重传**

• TopicName 话题名： 表示载荷数据的发布通道；

• 包唯一标识： 只有 QoS1 和 OoS2 的 PUBLISH 消息中存在；

• 应用消息： PUBLISH 消息的载荷是真正发布的应用消息，载荷的内容和格式由应用层决定，MQTT 协议层不关心。另外，载荷的数据长度等于：固定报头中的保留长度（Remaining Lenght）- 可变报头的长度，载荷长度也可以为零。

3.3.2 发布确认

PUBLISH 消息的接收方需要发送确认应答，不同 QoS 等级的 PUBLISH 消息响应的消息不同：

发布服务质量等级 QoS	期望的确认应答
QoS 0	无确认应答
OoS 1	PUBACK 消息
OoS 2	PUBREC 消息 PUBREL 消息 PUBCOMP 消息

3.4 Ping 心跳探测

当 client 和 broker 在一段时间内没有数据交互时，client 会发送 PINGREQ 探测消息，用于判断连接是否正常，来决定是否要关闭该连接，这就是 MQTT 协议的保活机制。

3.4.1 PINGREQ 探测消息

PINGREQ 消息由 client 发送给 broker。

3.4.2 PINGRESP 探测确认

PINGRESP 消息由 broker 发送给 client，代表 client 是存活的。

---

4. MQTT 协议核心特性

4.1 主题和主题过滤器

MQTT 主题本质上是一种 “寻址形式”，用于将应用层消息分发到期望的客户端。MQTT 主题是一种类似于文件系统的分层结构，使用 “/” 正斜杠 作为分隔符。

4.1.1 主题格式规范

• 1、区分大小写；
• 2、采用 UTF-8 编码的字符串；
• 3、非空字符串，至少包含一个字符才有效；
• 4、可以包含空；
• 5、一个主题增加 “/” 前缀或后缀后是不同主题。

4.1.2 主题通配符

客户端订阅主题时，可以订阅确定的主题（例如 “group/group123”），也可以使用 “通配符” 来同时订阅多个主题。需要注意的是：在发布消息是不允许使用主题通配符，client 每次发布消息只能发布到单个主题。

• 单级通配符： + 是单级通配符，单级通配符可以用于任何一个主题级别，但只能匹配一个级别。例如：

主题	匹配主题举例
group/+/123	group/vip/123 group/temp/123

• 多级通配符： # 是多级通配符，多级通配符可以匹配多个连续级别。需要注意，多级通配符只能用于主题的最后一个级别。例如：

主题	匹配主题举例
group/#	group group/123 group/vip/123 group/temp/123

4.1.3 $SYS 主题

$SYS 主题是 broker 上默认创建的只读主题，除此之外，broker 不会默认创建任何主题，所有主题都是由客户端订阅或发布才创建的，都不是永久性的。关于 $SYS 主题的更多介绍在 这里

4.1.4 主题的生存周期

• 创建主题：某个客户端订阅该主题，或者某个客户端向主题发布消息，同时设置为保留消息；

• 删除主题：订阅该主题的最后一个客户端断开连接，同时连接为非持久会话（CleanSession = 1）。

4.2 会话状态

当 client 连接到 broker 时，可以使用持久连接或非持久连接，这是通过 CONNECT 消息中的 CleanSession 标志来决定的（当 CleanSession = 0 时表示持久连接）。对于持久会话，broker 会存储会话状态；而对于非持久会话，broker 不会存储 client 的任何内容。会话状态主要包含以下内容：

4.2.1 客户端存储的会话状态

• 已经发送 broker 但没有收到确认的 QoS1 和 QoS2 PUBLISH 消息
• 接收到的 QoS2 消息，但还没有收到确认的

4.2.2 服务端存储的会话状态

• 客户端的订阅；
• 已经发送到 client 的但没有得到确认的 QoS1 和 QoS2 PUBLISH 消息；
• 从客户端收到但还没有确认的 QoS2 PUBLISH 消息；
• 等待发送到 client 的 QoS1 和 QoS2 PUBLISH 消息；
• （可选项）等待发送到客户端的QoS 0消息。

提示： 保留消息不属于会话状态，在会话结束时不会被删除，broker 应该一直存储保留消息知道被 client 删除。

4.3 QoS 发布服务质量等级

• QoS 0（默认）： 最多发一次（不保证消息交付）
• QoS 1： 最少发一次（保证消息交付，当可能出现重复）
• QoS 2： 正好发一次（保证没有重复的消息交付）

QoS 0 等级的 PUBLISH 消息的交付能力完全依赖于底层传输层，QoS 1 和 QoS 2 等级开始在应用层提高 PUBLISH 消息的交付能力。当消息丢失时，发送端会重新发送早前尝试发送过的 PUBLISH 消息（DUP = 1），接收者收到消息也会发送确认响应消息。

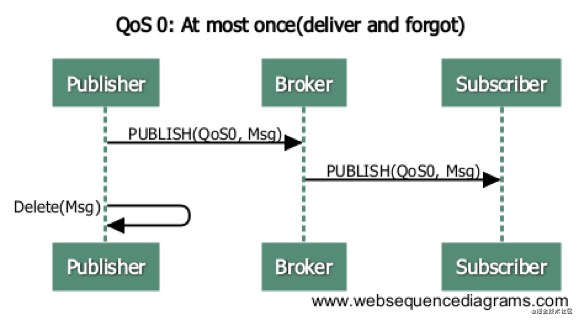

4.3.1 QoS 0 · 最多发一次

在 QoS 0 的等级的 PUBLISH 消息中不包含包唯一标识。发送者不考虑消息交付结果，接收者也不发送响应。接收者最多只能收到一次消息，也有可能一次也收不到。

4.3.2 OoS 1 · 最少发一次

在 QoS 1 等级的 PUBLISH 消息中包含包唯一标识，发送方会一直将该消息当作 “未确认” 的消息，直到收到对应的 PUBACK 确认消息。具体消息流如下：

提示： 实际的消息传递是在 client 和 broker 之间进行的，这里描述了发送方和接收方之间的消息传递。

• 1、发送方存储应用消息；
• 2、发送方发送 PUBLISH（QoS = 1, DUP = 0, <PID>）消息；
• 3、接收方响应 PUBACK（<PID>）确认消息；
• 4、发送方删除存储的应用消息。

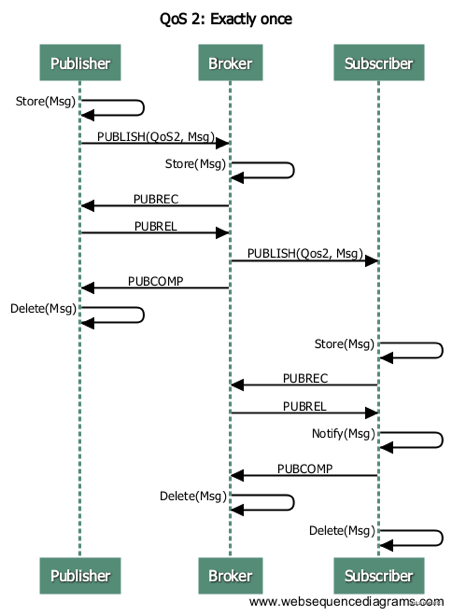

4.3.3 QoS2 · 正好发一次

QoS 2 是最高的服务质量，保证消息不会丢失也不会重复，缺点是会增加开销。在 QoS 2 等级的 PUBLISH 消息中包含包唯一标识，发送者会一直将该消息当作 “未确认” 的消息，知道收到对应的 PUBCOMP 确认消息。

• 1、发送方存储消息；
• 2、发送方发送 PUBLISH（QoS = 2, DUP = 0, <PID>）消息；
• 3、接收方存储消息；
• 4、接收方响应 PUBREC（<PID>）消息；
• 5、发送方发送 PUBREL（<PID>）消息；
• 6、接收方向上层应用通知消息；
• 7、接收方响应 PUBCOMP（）消息；
• 8、发送方删除存储的应用消息。

4.4 RETAIN 保留消息

当 client 发布某个主题的消息时，broker 会将该消息分发给任何已订阅该主题的 client，随后这条消息会从 broker 上删除。可以设置 RETAIN 保留标志设置该 PUBLISH 消息为保留消息，broker 会存储该主题的最后一条保留消息，当新的 client 注册订阅时，并且匹配该消息主题时，该保留消息会发送给订阅者。需要注意：broker 只会为每个主题保存最近一条保留消息，新收到的 RETAIN = 1 的消息会覆盖原本那条保留消息；

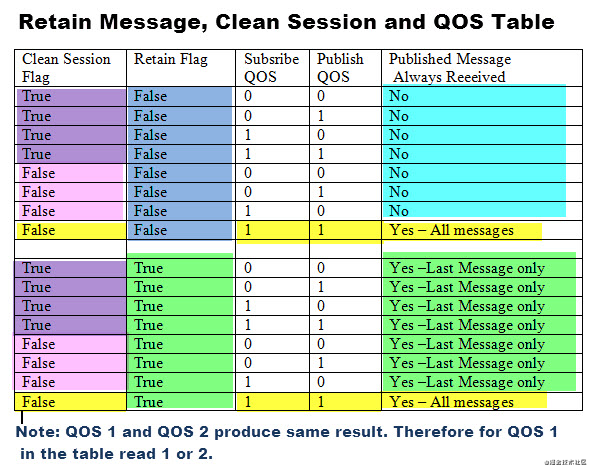

持久会话 & 服务质量等级 & 保留消息都会影响新订阅者是否接受消息，总结如下表：

4.5 消息重传

标记 DUP = 1 的消息是重复发送的消息，MQTT 消息重传有两种场景：

• 1、PUBLISH / PUBREL 消息发送后，在规定时间内没有收到确认应答消息，则重传这个消息；
• 2、在使用持久会话时，client 重新连接后，broker 会自动重传未确认的消息。

需要注意：DUP 标志只对 OoS > 0 的消息有效，所有 QoS = 0 的消息 DUP 标志必须设置为 0；

TCP 协议有报文重传机制，为什么 MQTT 协议还有消息重传机制？

TCP 协议的报文重传机制是对所有 TCP 报文有效的重传机制，而 MQTT 协议的消息重传机制只对一小部分消息有效，用于实现更可靠的消息交付保证。虽然 TCP 协议在一般情况下可以保证不丢包，但是这并不是绝对的，依然存在请求超时或者连接中断等情况。而 MQTT 协议的 QoS 1 和 QoS 2 要求更可靠的交付能力，并且需要在客户端重连后也能保证交付。因此，MQTT 协议也定义了一个消息重传机制。

---

消息报文格式

MQTT协议是应用层协议，需要借助TCP/IP协议进行传输，类似HTTP协议。MQTT协议也有自己的格式，如下表：

[ Fixed Header | Variable Header | Payload]

Fixed Header: 固定头部，MQTT协议分很多种类型，如连接，发布，订阅，心跳等。其中固定头是必须的，所有类型的MQTT协议中，都必须包含固定头。

**Variable Header:**可变头部，可变头部不是可选的意思，而是指这部分在有些协议类型中存在，在有些协议中不存在。

**Payload:**消息载体，就是消息内容。与可变头一样，在有些协议类型中有消息内容，有些协议类型中没有消息内容。

---

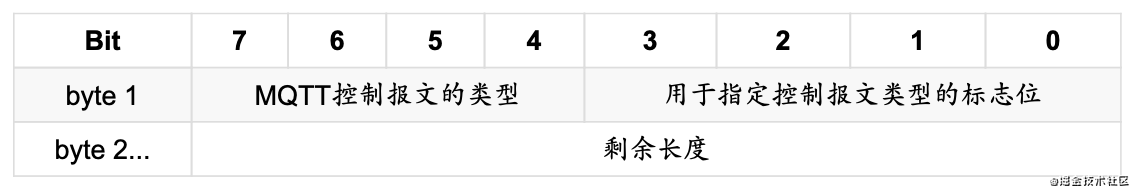

固定头

固定头包含两部分内容，首字节(字节1)和剩余消息报文长度(1-4字节)。

Bit	7	6	5	4	3	2	1	0
Byte 1	MQTT	Control	Packet	type	Flags specific	to each	MQTT Control	Packet type
Byte 2...	Remaining	Length

为了避免翻译不准确，这里都使用官方的原始术语。其中MQTT Control Packet type可以简单理解为字节位Bit[7-4]用于确定报文类型。Flags specific to each MQTT Control Packet type意思是字节位Bit[3-0]用作某些报文的特殊标记。

首字节

首字节用于表示MQTT消息的报文类型以及某些类型的控制标记，如上图。高4位(bit7~bit4)表示协议类型，总共可以表示16种协议类型，其中0000和1111是保留字段。MQTT消息报文类型如下。

报文类型	字段值	数据方向	描述
保留	0	禁用	保留
CONNECT	1	Client ---> Server	客户端连接到服务器
CONNACK	2	Server ---> Client	连接确认
PUBLISH	3	Client <--> Server	发布消息
PUBACK	4	Client <--> Server	发不确认
PUBREC	5	Client <--> Server	消息已接收(QoS2第一阶段)
PUBREL	6	Client <--> Server	消息释放(QoS2第二阶段)
PUBCOMP	7	Client <--> Server	发布结束(QoS2第三阶段)
SUBSCRIBE	8	Client ---> Server	客户端订阅请求
SUBACK	9	Server ---> Client	服务端订阅确认
UNSUBACRIBE	10	Client ---> Server	客户端取消订阅
UNSUBACK	11	Server ---> Client	服务端取消订阅确认
PINGREQ	12	Client ---> Server	客户端发送心跳
PINGRESP	13	Server ---> Client	服务端回复心跳
DISCONNECT	14	Client ---> Server	客户端断开连接请求
保留	15	禁用	保留

首字节的低4位(bit3~bit0)用来表示某些报文类型的控制字段，实际上只有少数报文类型有控制位，如下图。

报文类型	固定头标记	Bit 3	Bit 2	Bit 1	Bit 0
CONNECT	保留	0	0	0	0
CONNACK	保留	0	0	0	0
PUBLISH	Used in MQTT 3.1.1	DUP	QoS	QoS	RETAIN
PUBACK	保留	0	0	0	0
PUBREC	保留	0	0	0	0
PUBREL	保留	0	0	1	0
PUBCOMP	保留	0	0	0	0
SUBSCRIBE	保留	0	0	1	0
SUBACK	保留	0	0	0	0
UNSUBACRIBE	保留	0	0	1	0
UNSUBACK	保留	0	0	0	0
PINGREQ	保留	0	0	0	0
PINGRESP	保留	0	0	0	0
DISCONNECT	保留	0	0	0	0

当发布PUBLISH消息时，如果DUP字段(bit 3)设置为1，表明这是一条重复消息，否则是第一次发布消息。为了保证消息的可靠性传递，当QoS设置为1时，客户端或服务器发布消息时，需要得到对方的确认(PUBACK)，如果一段时间后没收到PUBACK，那么会再次发送当前消息，并将DUP字段标记为1。

QoS用来表明QoS等级，如果Bit 1和Bit 2都为0，表示QoS 0。如果Bit 1为1，表示QoS 1。如果Bit 2为1，表示QoS 2。如果同时将Bit 1和Bit 2都设置成1，那么客户端或服务器认为这是一条非法的消息，会关闭当前连接。

目前Bit[3-0]只在PUBLISH协议中使用有效，并且表中指明了是MQTT 3.1.1版本。对于其它MQTT协议版本，内容可能不同。所有固定头标记为"保留"的协议类型，Bit[3-0]必须保持与表中保持一致，如SUBSCRIBE协议，其Bit 1必须为1。如果接收方接收到非法的消息，会强行关闭当前连接。

Remaining Length

Remaining Length意思是剩余长度，即Variable Header + Payload的长度。剩余长度从Byte 2开始，最长可达4字节。所以剩余长度范围是Byte[2-5]。那么怎样确定其长度到底是1还是4呢，这取决于字节的最高位Bit 7(默认都是高字节在前)，如果这个值是1，那么就继续计算字节长度，如果是0，那么就不再计算字节长度。

消息长度可以简单理解为128进制的数据，4位长度最大可以表示128*128*128*128Byte=256MB。但是这个长度的计算有些特别，就是低位在前，高位在后(因为正常的表示方法是高位在前，低位在后)，字节最高位Bit7用于标记是否需要继续计算消息长度。以下是消息长度的长度范围：

字节	最小值	最大值
1	0(0x00)	127(0x7F)
2	128 (0x80, 0x01)	16 383 (0xFF, 0x7F)
3	16 384 (0x80, 0x80, 0x01)	2 097 151 (0xFF, 0xFF, 0x7F)
4	2 097 152 (0x80, 0x80, 0x80, 0x01)	268 435 455 (0xFF, 0xFF, 0xFF, 0x7F)

稍微注意一下，0x80=1000 0000，不是 1000。刚开始以为是1000，所以就没明白。

举个例子。

消息假设长度是[0X60]，其二进制是01100000，字节最高位Bit7(从左边起第0位)是0，所以不需要继续往后计算。那么消息长度就是0X60，十进制数是96。

如果消息长度是[0XC1, 0XC2, 0X33]，那么他们的二进制分别如下，

0xC1=1100 0001

0xC2=1100 0010

0x33=0011 0011，

第一字节最高位是1，那么需要继续向后计算，去掉标记位(0xC1%128)，得到100 0001=41

第二字节最高位是1，那么需要继续向后计算，去掉标记位(0xC2%128)，得到100 0010=42

第三字节最高位是0，不需要向后计算，其结果就是0x33=51

因为低位在前，高位在后，那么长度计算为Length=41 + 42*128 + 51*128*128=841001 B = 821KB

需要注意的是，消息长度=可变头部长度+消息内容长度。不包括首字节和消息长度本身，如果消息长度为5，那么说明这条消息后边还有5字节，整条消息长度为7(首字节+1位长度字节+5)。

另外如果消息长度为4字节，最后一位不能超过0X7F=127，因为如果超出这个值，其最高位Bit7是1，还需要往后计算，这与消息最大长度为4字节矛盾。所以如果出现[0XFF, 0XFF, 0XFF, 0XFF]这样的消息长度，那么接收方认为这是一条非法的消息。

---

Variable Header

Variable Header的意思是可变化的消息头部。有些报文类型包含可变头部，如PUBLISH，SUBSCRIBE，CONNECT等等。可变头部在固定头部和消息内容之间，其内容根据报文类型不同而不同。

Packet Identifier(消息ID)是一种常见的可变头部，一个消息ID包含2字节，高字节在前，低字节在后。包含Packet Identifier的协议类型包括：

报文类型	包含可变头
PUBLISH	YES(QoS > 0)
PUBACK	YES
PUBREC	YES
PUBREL	YES
PUBCOMP	YES
SUBSCRIBE	YES
SUBACK	YES
UNSUBSCRIBE	YES
UNSUBACK	YES

消息ID默认是从1开始并自增，如果一个消息ID被用完后，这个消息ID可以被重用。对于PUBLISH (QoS 1)来说，如果发送端接收到PUBACK，那么这个消息ID就用完了。对于PUBLISH(QoS 2)，如果接收方收到PUBCOMP，那么这个消息ID就用完了。对于SUBSCRIBE和UNSUBSCRIBE，消息ID使用完成的标记是发送方收到了对应的SUBACK和UNSUBACK。

另外客户端和服务端的消息ID是独立分配的，客户端和服务端可以同时使用同一个消息ID。比如

	Client                     Server

   PUBLISH Packet Identifier=0x1234--->

   <--PUBLISH Packet Identifier=0x1234

   PUBACK Packet Identifier=0x1234--->

   <--PUBACK Packet Identifier=0x1234
复制代码

上边消息客户端给服务端发送一条消息，使用的消息ID是0x1234，同时服务端给客户端发送了一条消息，也使用了消息ID 0x1234。然后客户端回复服务端，发送PUBACK，最后是客户端收到服务端的回复PUBACK。

另外其它协议如CONNECT和CONNACK也有可变头部，具体请参见MQTT-Packet CONNECT Variable Header

---

Payload

有些报文类型是包含Payload的，Payload意思是消息载体的意思，如PUBLISH的Payload就是指消息内容。而CONNECT的Payload则包含Client Identifier，Will Topic，Will Message，Username，Password等信息。具体请参见MQTT-Packet CONNECT Payload

包含Payload的报文类型如下：

报文类型	是否包含Payload
CONNECT	YES
PUBLISH	可选
SUBSCRIBE	YES
SUBACK	YES
UNSUBSCRIBE	YES

除了上面列出的报文类型，其它的报文类型都没有Payload。

MQTT通配符使用

我们在做设备需求开发时会遇见一些问题，主要如下所述：

在一个业务场景中，有各种不同得设备或者是采集器需要介入至平台

那么，为了区分不同的设备，通常建议开发者对MQTT的发布和订阅的主题做细分，以做到对设备的精确控制。

区分设备

---

嵌入式开发时，开发者应该将设备的主题规划如下：

1. 订阅：/sys/device/8685754894158765/ctrl
2. 上报：/sys/device/8685754894158765/reply

其中8685754894158765就是设备的IMEI。如此一来，只要服务端向某个设备的ctrl主题发布数据，设备收到后即可做出相应响应；设备也可以根据自己的逻辑，及时上报数据到reply主题。

如此一来，每个设备的逻辑很清晰了，但是服务端端呢？难道要去订阅每一个设备的不同主题吗？实际上并不复杂哦，使用MQTT的通配符就能轻松解决。

通配符

主题层级

譬如在上文的例子中：

1. 订阅：/sys/device/8685754894158765/ctrl
2. 上报：/sys/device/8685754894158765/reply

每一个 / 都是分隔符，用来分割主题的每一层级。以订阅的主题为例，它就被分割成了4个层级：

1. /sys/device/8685754894158765/ctrl
2. 层级1. sys
3. 层级2. device
4. 层级3. 8685754894158765
5. 层级4. ctrl

不要小看层级哦，区分设备，使用通配符，全靠他们了。

多层通配符#

---

# 是可以匹配主题中任意层级次数的通配符。
比如，如果你订阅了 /sys/device/#，那么，你可以接收到以下这些主题的消息：

1. /sys/device
2. /sys/device/8685754894158765/reply
3. /sys/device/8685754894158766/reply
4. /sys/device/8685754894158767/reply
5. /sys/device/abce/efg/h/ijkl
6. ...

通过示例我们可以看出，#可以匹配大于等于0的层级。
服务端使用通配符 # 订阅主题。设备上报数据，服务端收到数据后，再根据设备的上报的 真实主题 和 payload 进行处理。

单层通配符+

---

+ 只可匹配主题的某一层级。

比如，如果你订阅了 /sys/device/+，那么，你可以接收到以下这些主题的消息：

1. /sys/device/8685754894158765
2. /sys/device/8685754894158766
3. /sys/device/8685754894158767
4. /sys/device/abce
5. ...

但是不能收到如下主题的消息：

1. /sys/device/8685754894158767/reply
2. /sys/device/abce/efg/h/ijkl
3. /sys/device

因为他们都超过了 + 1层级的要求。需要注意的是，/sys/device因为是0层级，所以也不符合要求，无法收到数据。

扩展用法

1. 1. 如果开发者想要订阅所有主题，那么连接到服务器后，订阅 # 就可以啦；
   2. /sys 和 sys 是两个不同的主题。所以，如果开发者想要使用 + 订阅 /sys，那么要写成这样：+/+ ；
   3. 小心使用 #，以免造成不可预估的后果；
   4. 主题中的其他字符，如 * 、 $ 等，均当作普通字符串处理，无其他特殊含义。

---

最后

以上就是飞快冷风为你收集整理的MQTT1. 什么是 MQTT？2. MQTT 协议消息格式3. MQTT 协议中的消息4. MQTT 协议核心特性MQTT通配符使用的全部内容，希望文章能够帮你解决MQTT1. 什么是 MQTT？2. MQTT 协议消息格式3. MQTT 协议中的消息4. MQTT 协议核心特性MQTT通配符使用所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
