基于阿里云物联网平台的设备之间传输十六进制数据

80 阅读 0 评论 53 点赞

我是靠谱客的博主眯眯眼砖头，最近开发中收集的这篇文章主要介绍基于阿里云物联网平台的设备之间传输十六进制数据，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

基于阿里云物联网平台的设备之间传输十六进制数据

文章目录

- - 基于阿里云物联网平台的设备之间传输十六进制数据
  - - 1. 创建阿里云物联网产品
    - - 1.1 创建新的产品
      - 1.2 为产品创建自定义topic
      - 1.3 创建设备
    - 2. 发送设备
    - 3. 接收设备

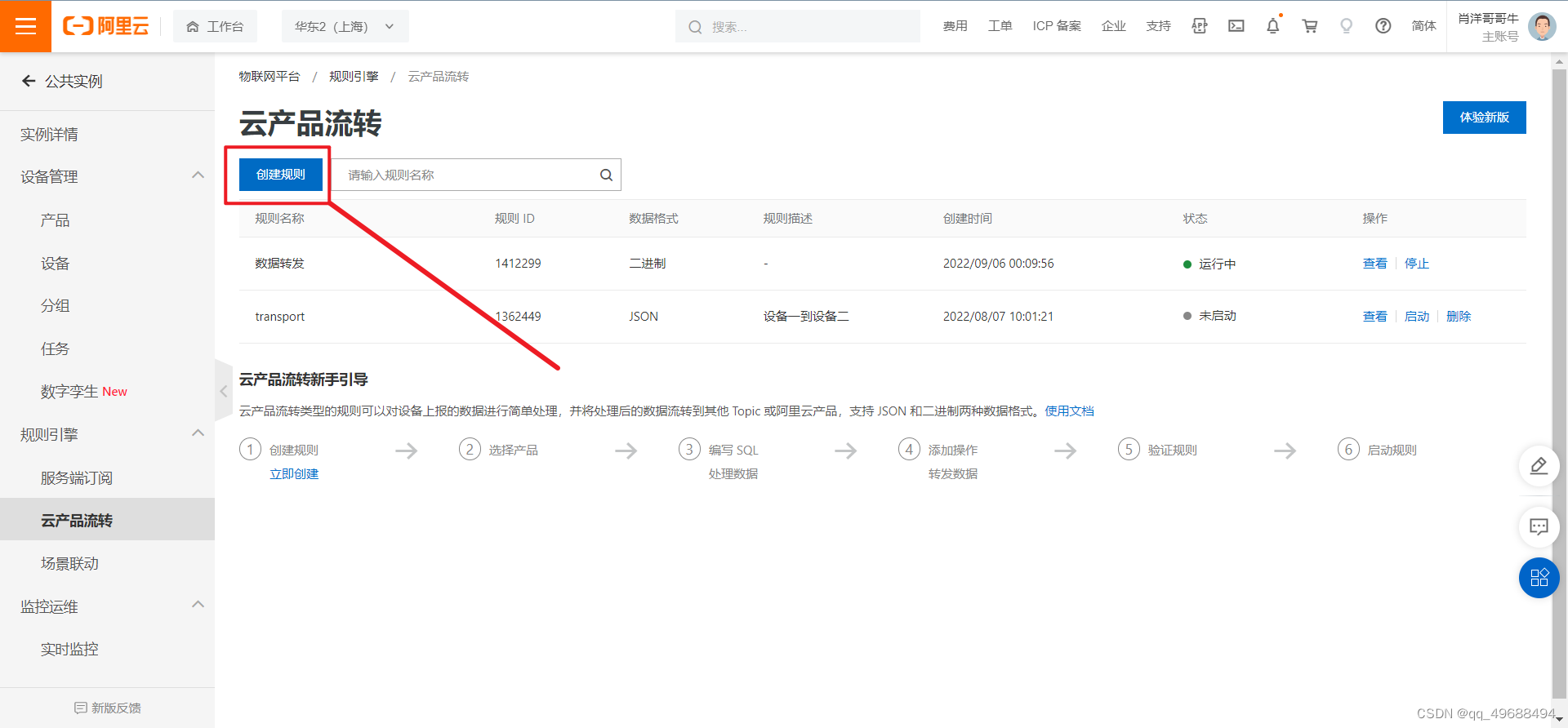

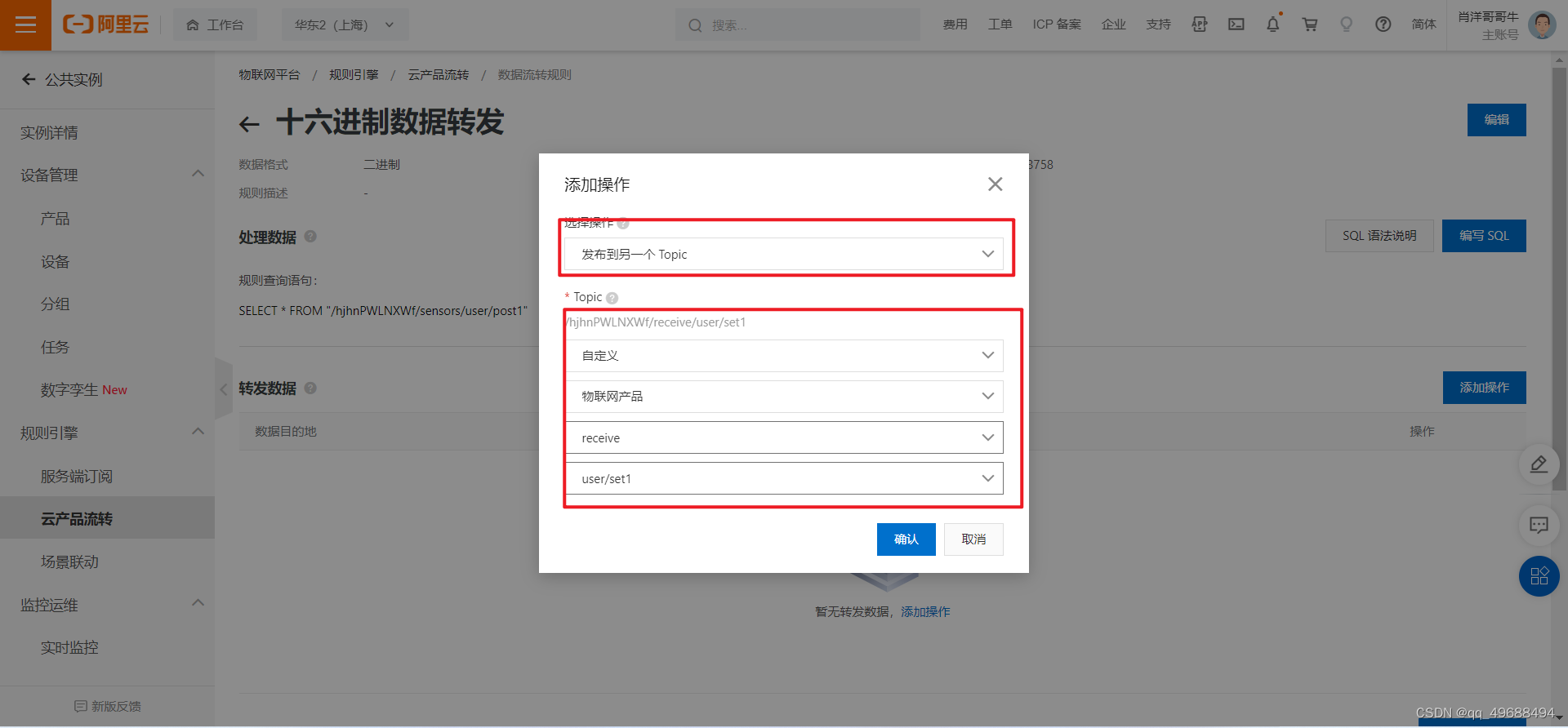

    - 4. 云产品流转
    - 5. 效果演示
    - - 5.1 发送端

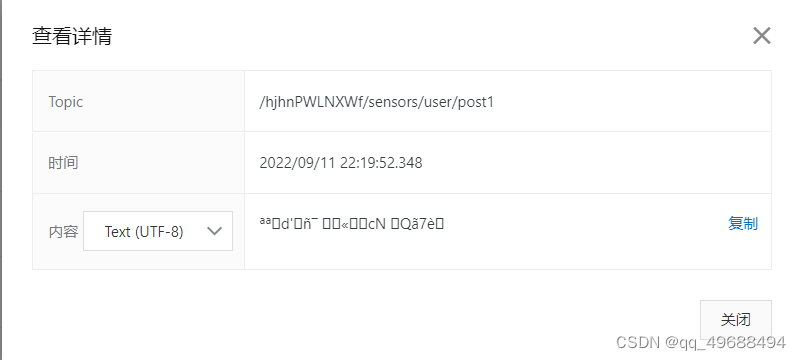

      - 5.2 阿里云物联网平台日志
      - 5.3 接收端
    - 6. 总结

1. 创建阿里云物联网产品

1.1 创建新的产品

登录阿里云 [阿里云-为了无法计算的价值 (aliyun.com)](https://www.aliyun.com/)

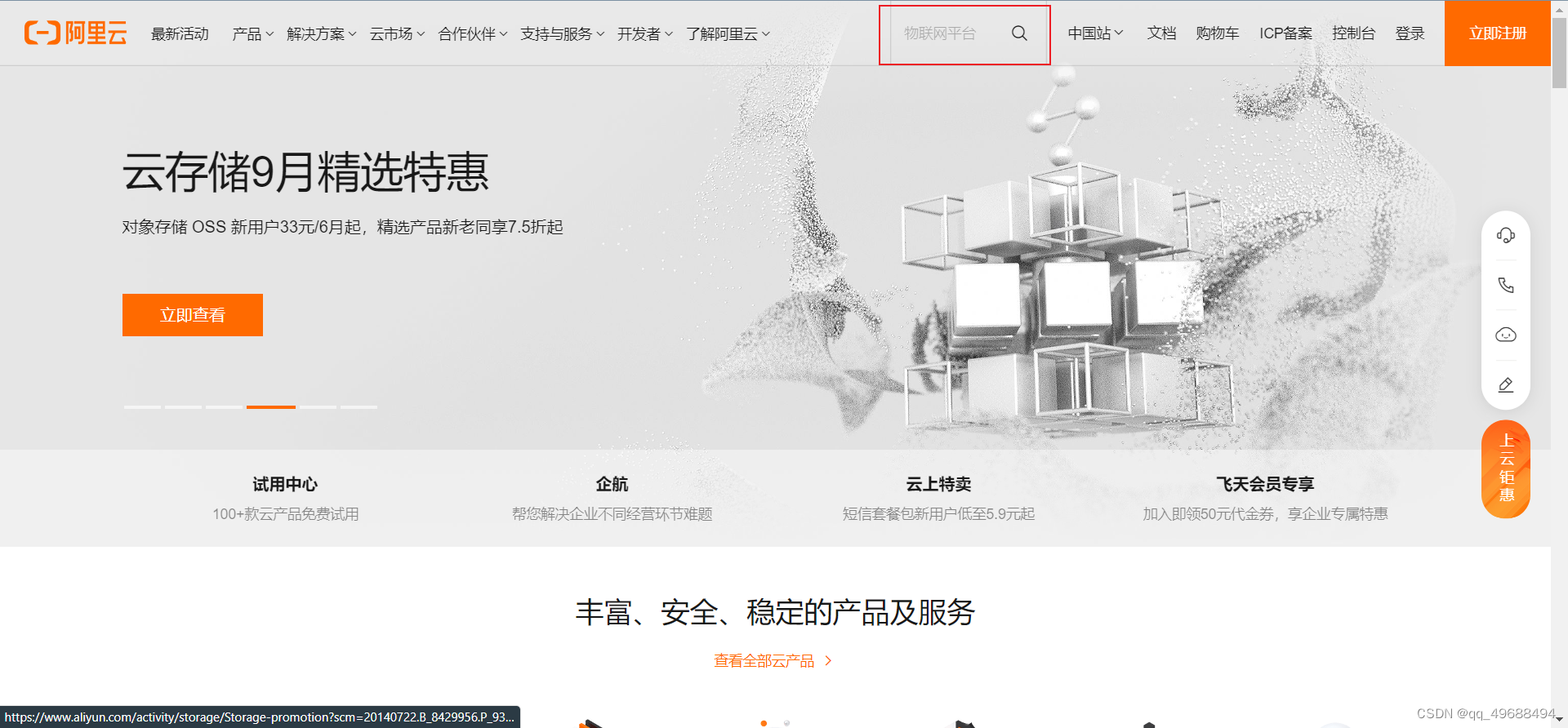

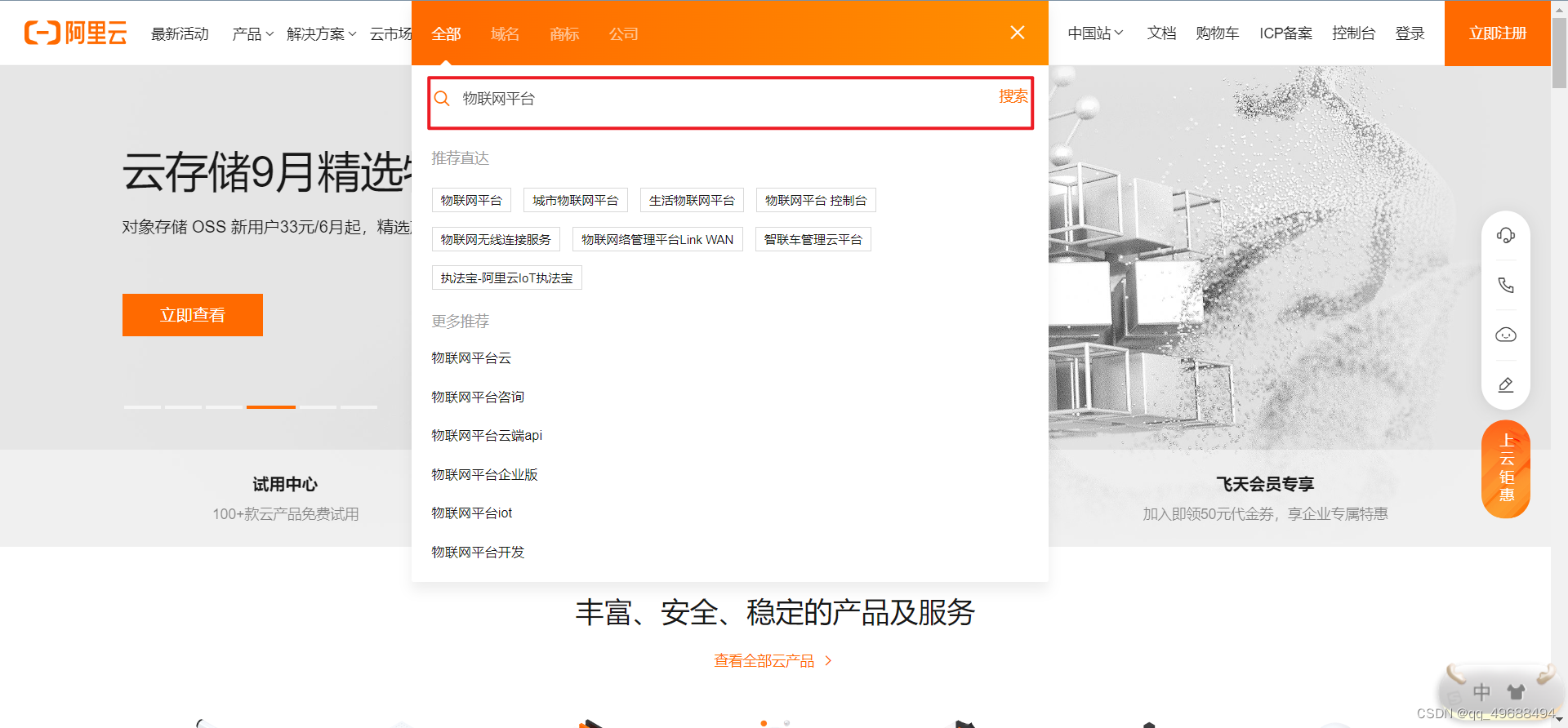

点击搜索框，搜索物联网平台

在这里插入图片描述

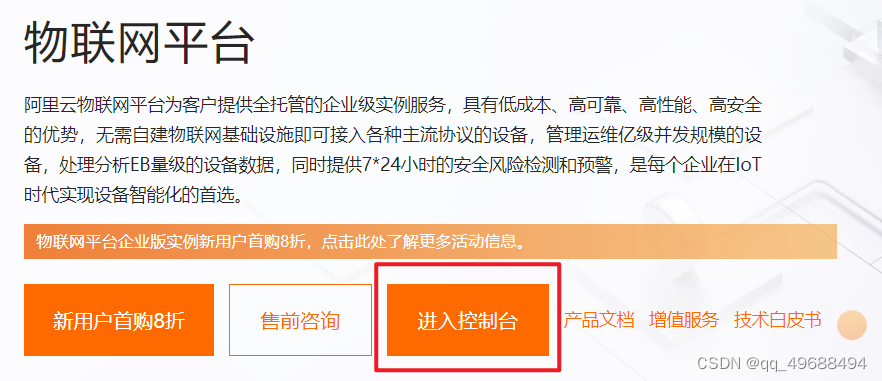

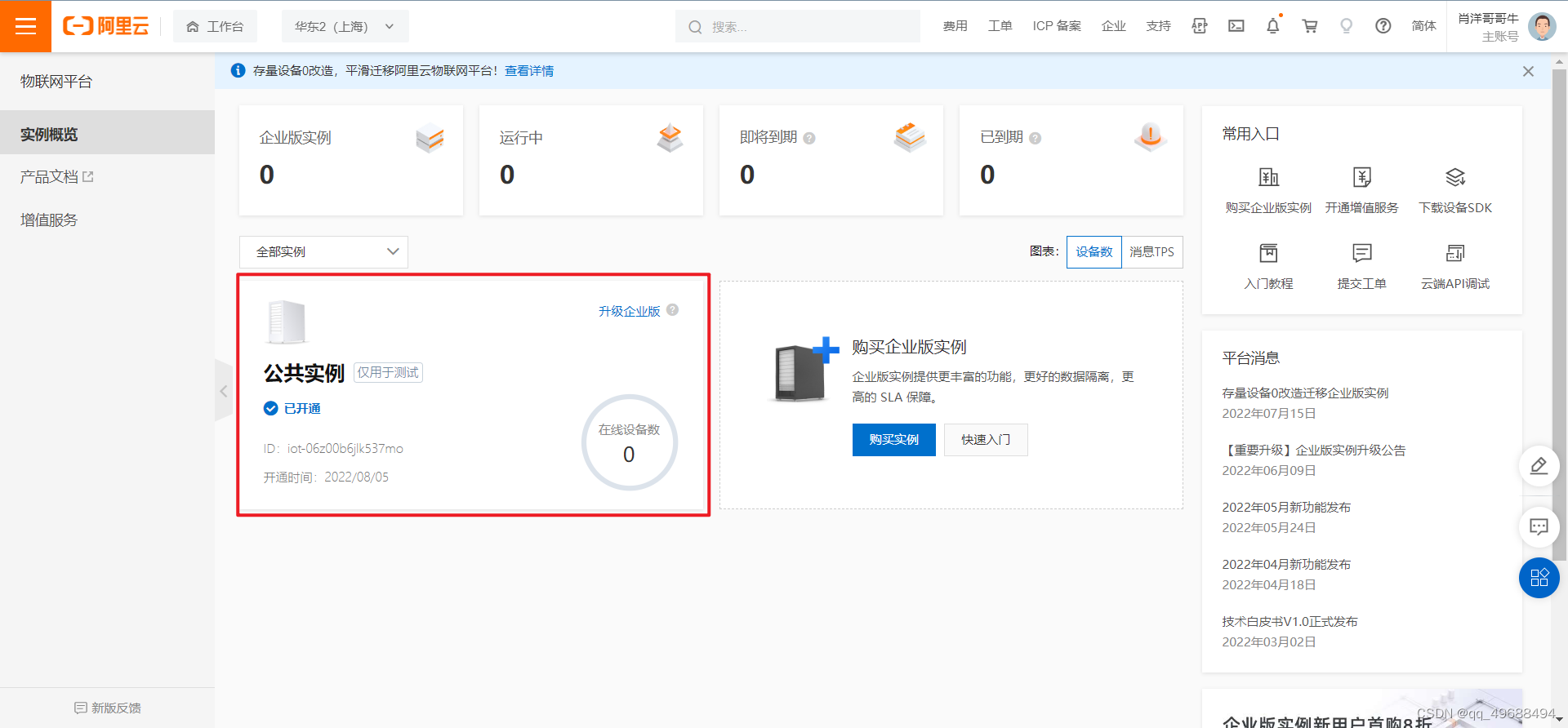

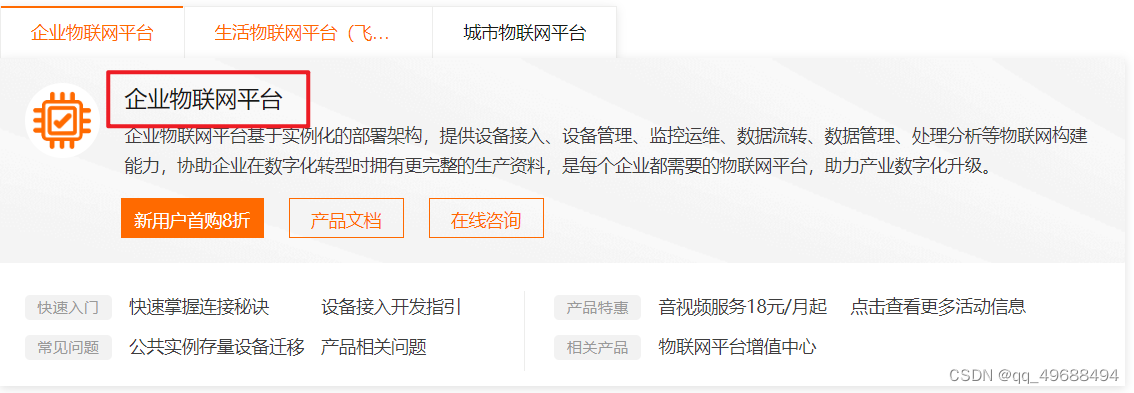

点击企业物联网平台，并进入控制台

在这里插入图片描述

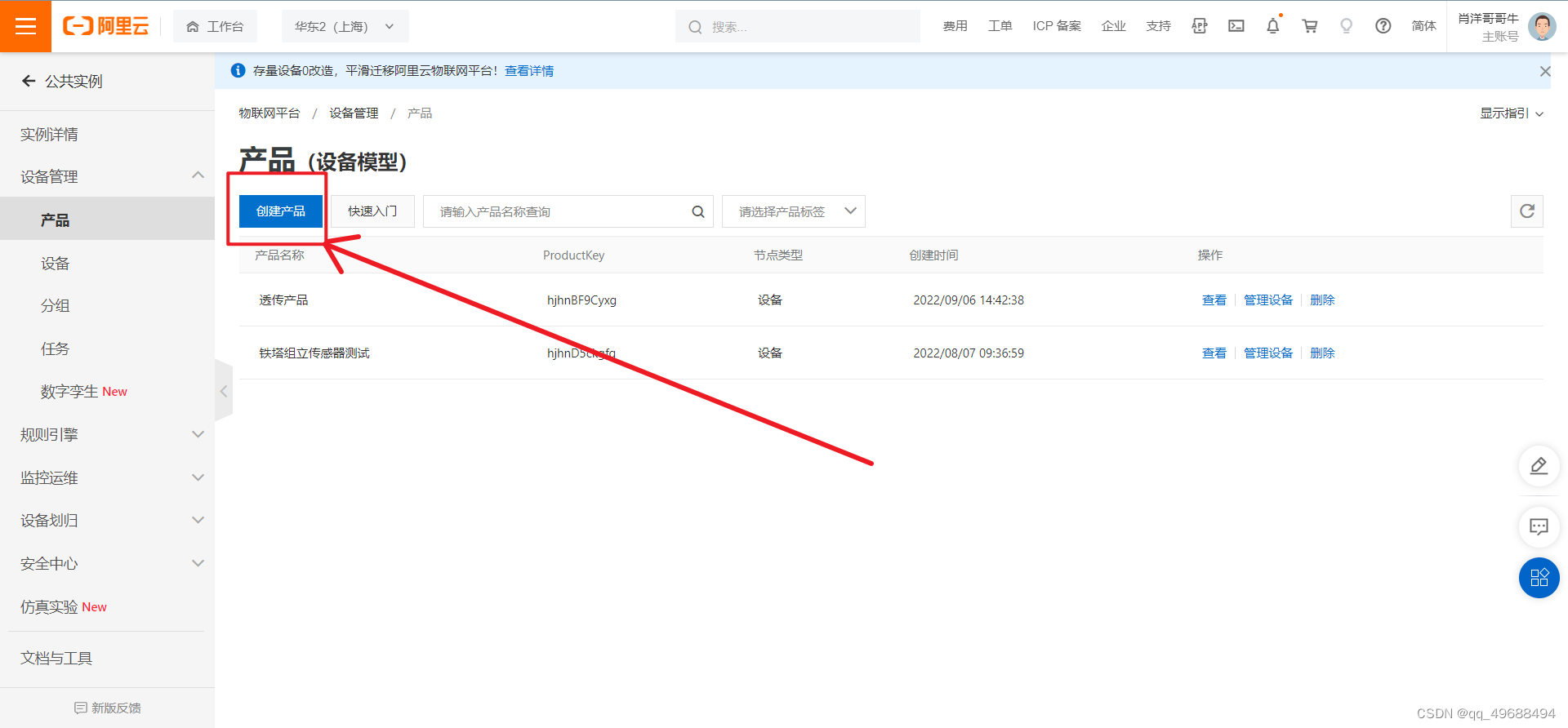

点击公共实例 -> 设备管理 -> 产品 -> 创建产品

在这里插入图片描述

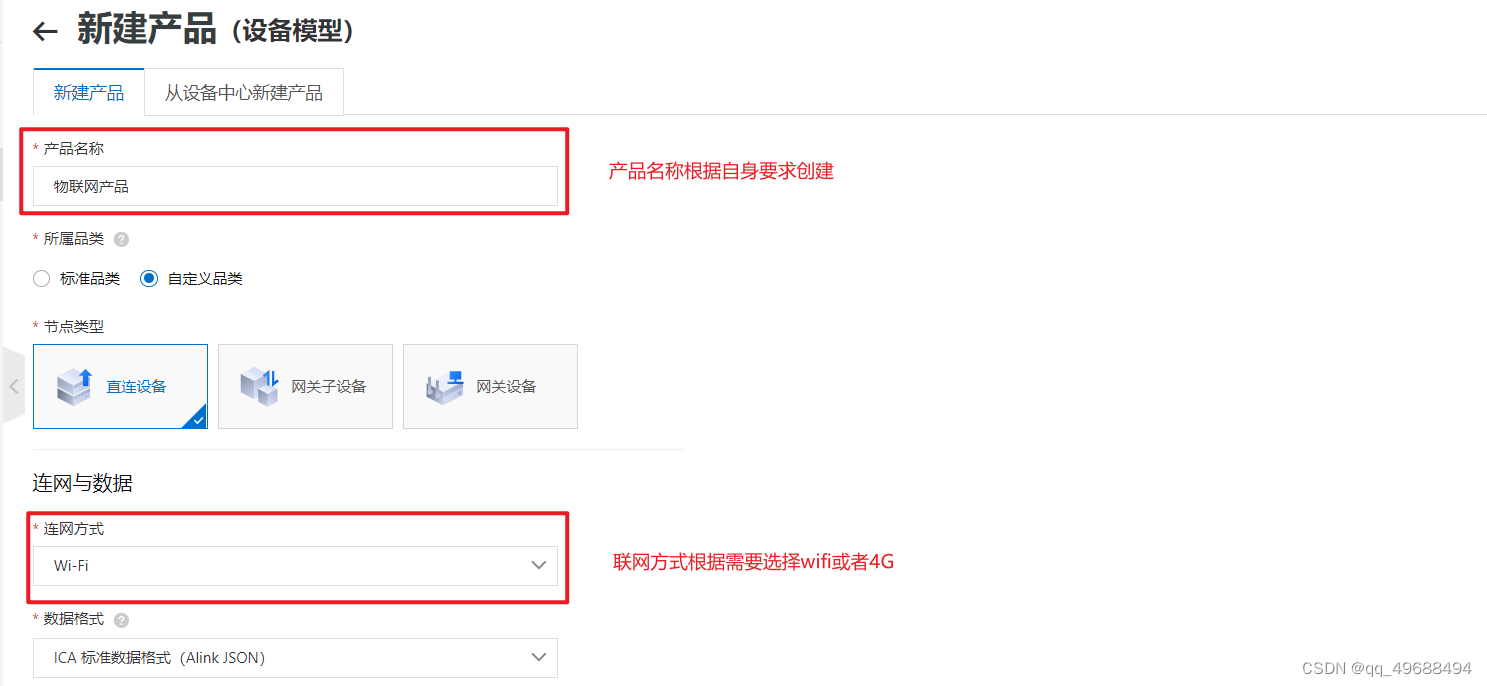

创建参数如下图

在这里插入图片描述

1.2 为产品创建自定义topic

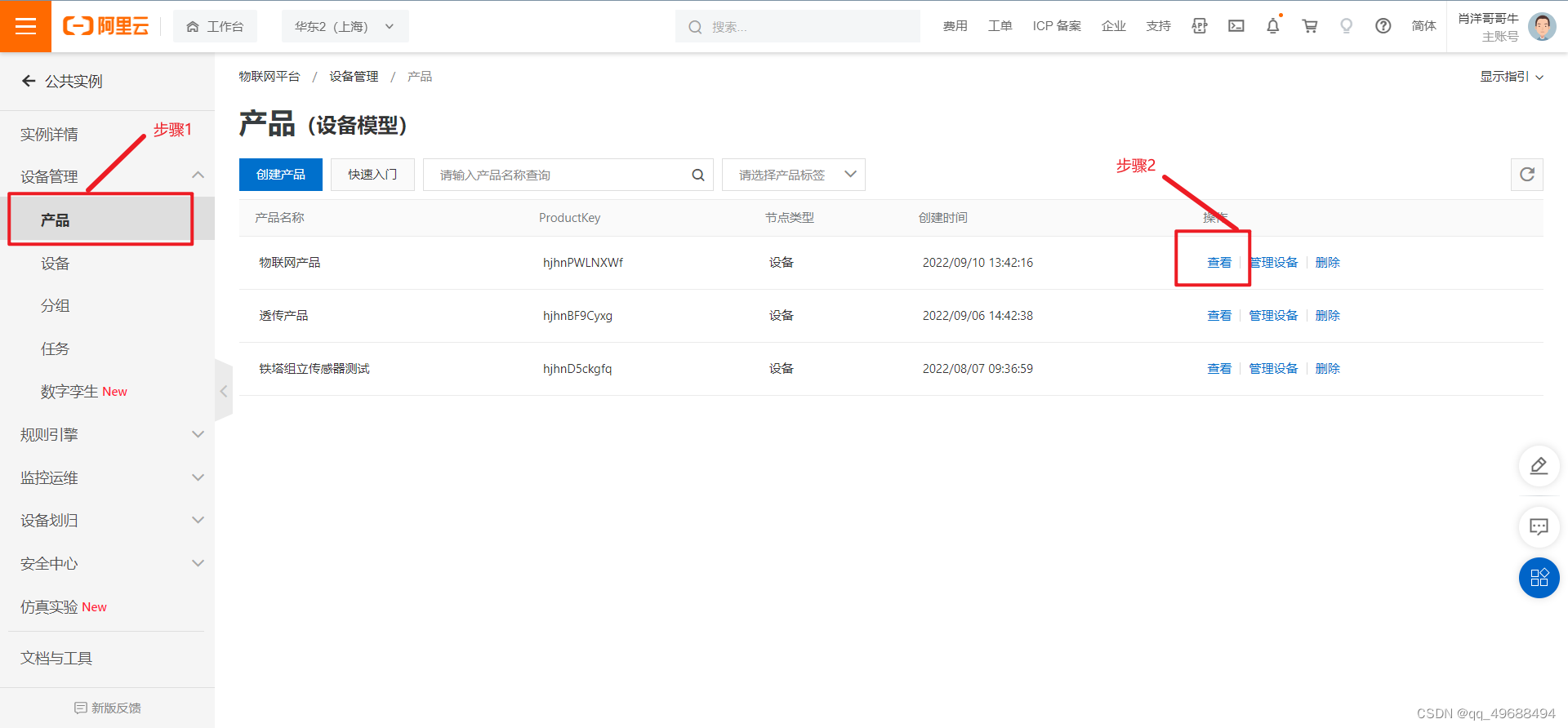

在这里插入图片描述

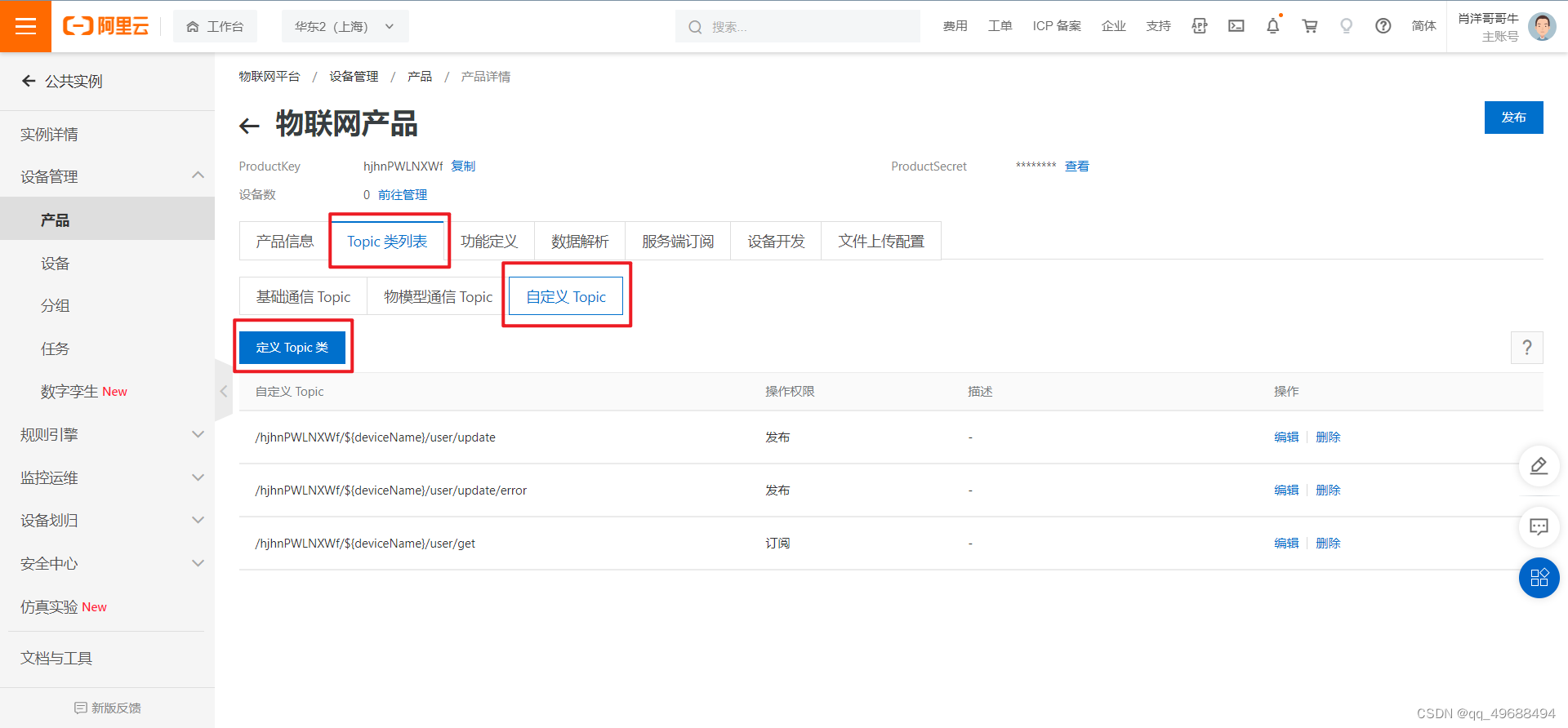

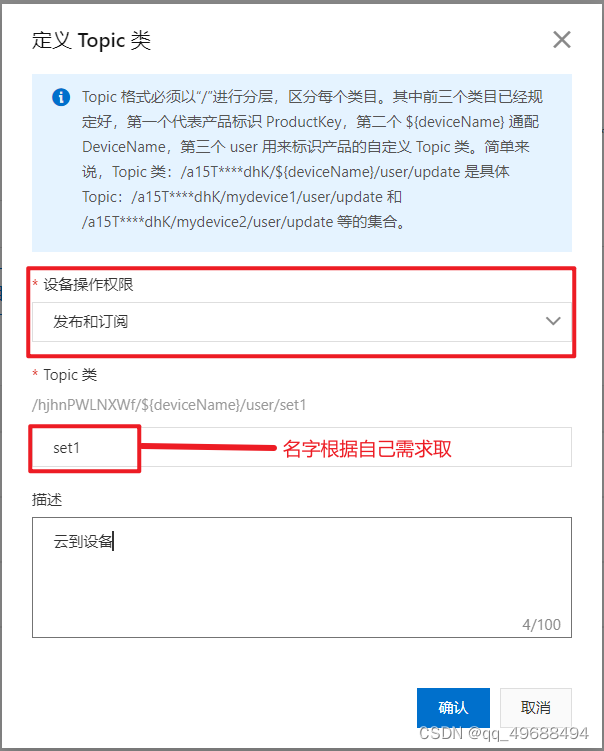

选择Topic类列表 -> 自定义Topic -> 定义Topic类

在这里插入图片描述

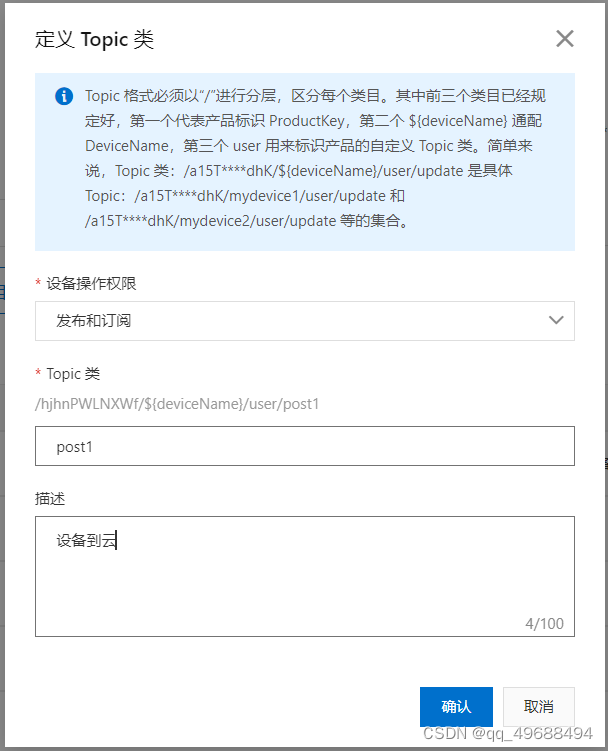

创建两个自定义Topic，分别用于发送数据和订阅数据，即云到设备和设备到云
在这里插入图片描述

下图框中为我们新建的Topic

在这里插入图片描述

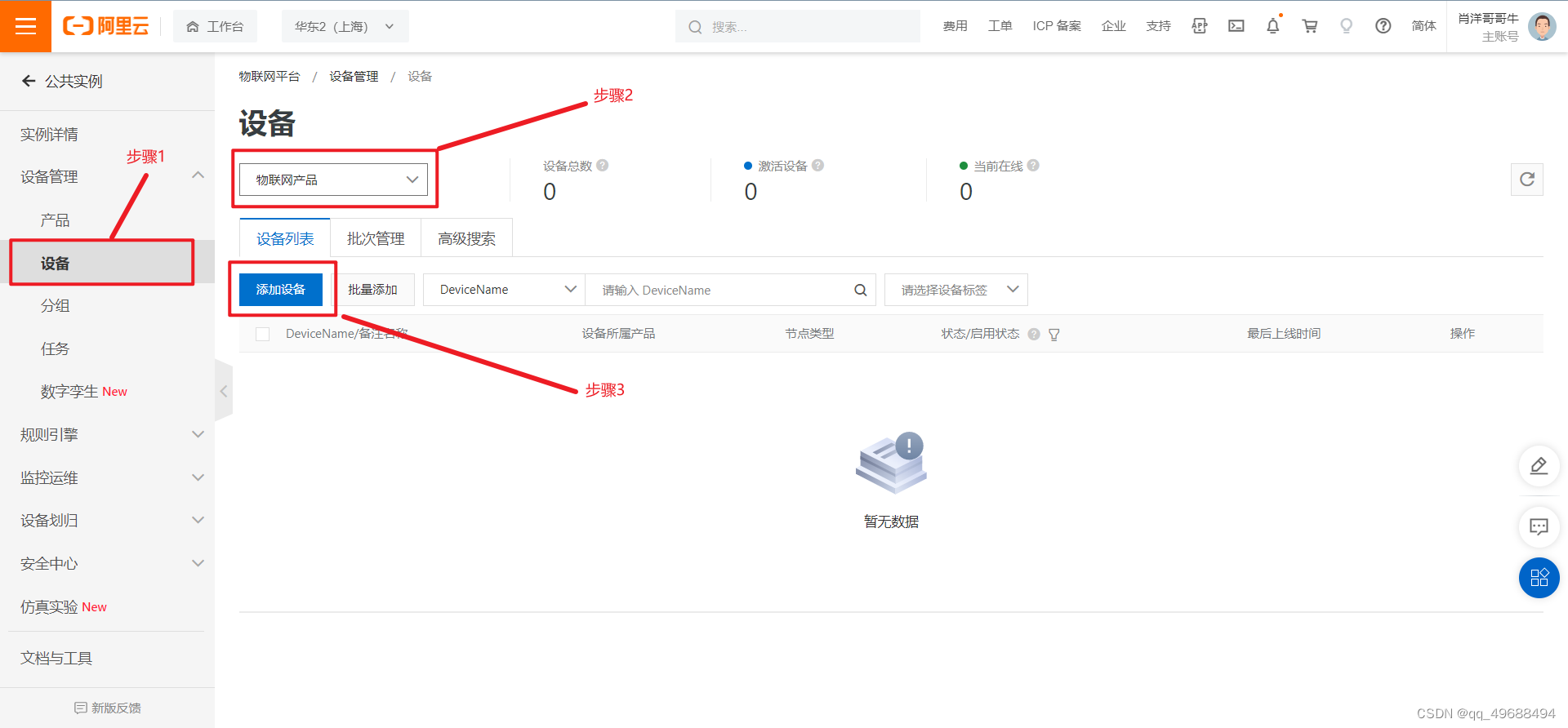

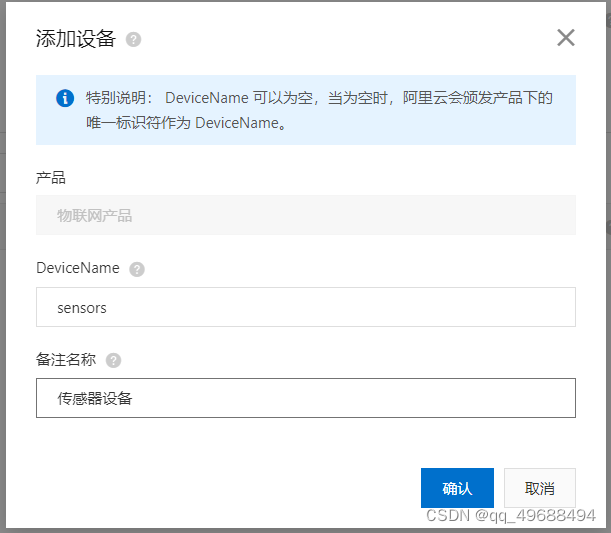

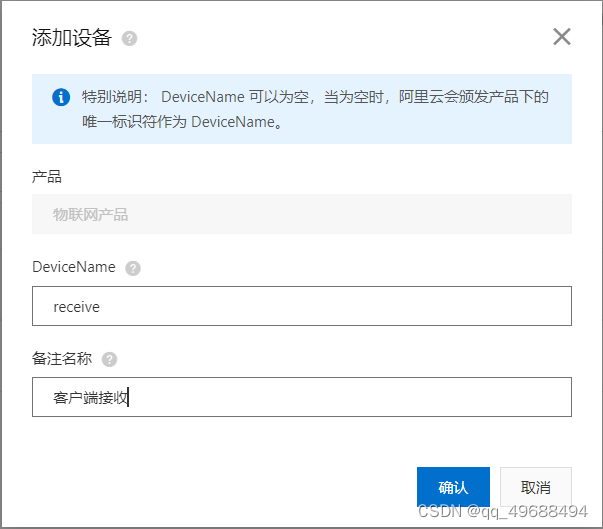

1.3 创建设备

在这里插入图片描述

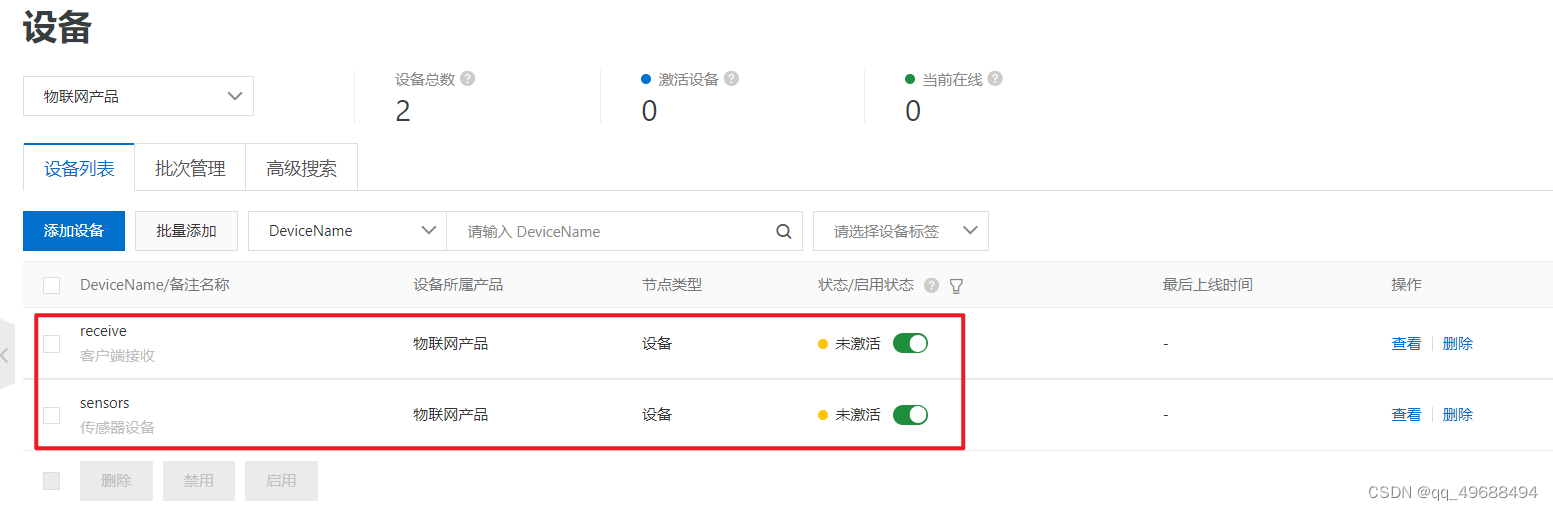

创建完设备后可在产品下看到下面的内容

在这里插入图片描述

2. 发送设备

发送设备可以是嵌入式端，也可以是阿里云物联网平台上的设备模拟器等，本文以Java构建了一个MQTT发送端，构建方式请参考：

https://blog.csdn.net/m0_67401270/article/details/126459764

https://blog.csdn.net/li371518473/article/details/118306572

发送端数据处理代码如下：

// 字符串通过处理转换成0xAAAA01642710F1AF0A1F1CAB0102634E200E51E337E8AD02
// 实际发送的就是一组十六进制数0xAAAA01642710F1AF0A1F1CAB0102634E200E51E337E8AD02
// 以字符串的形式定义是为了方便查看
String content = "AA AA 01 64 27 10 F1 AF 0A 1F 1C AB 01 02 63 4E 20 0E 51 E3 37 E8 AD 02";
content = content.replace(" ", "");                // 去除空格
content = content.toUpperCase();                   // 全转大写
char[] chars = content.toCharArray();              // 转换成字符数组
int length = chars.length / 2;
// 将字符串先转换成整型数据
int[] realNums = new int[length];
for (int i = 0; i < length; i++) {
    realNums[i] = charToInt(chars[2 * i], chars[2 * i + 1]);
    System.out.print(Integer.toHexString(realNums[i]) + " ");  // 打印信息确认是否转换正确
}
byte[] sendBytes = intGetBytes(realNums);          // 将整型数据转换成字节数据用来发送

public static int charToInt(char c1, char c2) {
    String num = "0123456789ABCDEF";
    int highBits = num.indexOf(c1);
    int lowBits = num.indexOf(c2);

    return (highBits * 16 + lowBits);
}

public static byte[] intGetBytes(int[] arrays) {
    byte[] bytes = new byte[arrays.length];
    for (int i = 0; i < arrays.length; i++) {
        bytes[i] = (byte) (arrays[i] & 0xff);
    }
    return bytes;
}

设备端上传数据需订阅之前定义的自定义Topic / ${ProductKey}/$ {deviceName}/user/post1

3. 接收设备

与发送端一样，接收端也采用JAVA构建一个MQTT接收端，具体构建方式参考如下网址：

[Paho-MQTT Java接入示例 (aliyun.com)](https://help.aliyun.com/document_detail/146631.html?scm=20140722.S_help%40%40文档%40%40146631._.ID_146631-RL_me域名审核-LOC_main-OR_ser-V_2-P0_3797)

// 对其中的数据接收函数进行修改
public void messageArrived(String var1, MqttMessage var2) throws Exception {
    System.out.println("reply topic  : " + var1);
    // 通过追MqttMessage的源码发现，最原始的数据就是payload，其数据类型为byte[]
    byte[] dataBytes = var2.getPayload();
    for (int i = 0; i < dataBytes.length; i++) {
        // 将收到的byte数组转换成对应的无符号整数，并以十六进制字符串的形式进行打印，对比上传与下发的数据是否一致
        System.out.print(Integer.toHexString(Byte.toUnsignedInt(dataBytes[i])) + " ");
    }
}
