背景

由于电信NB模组限制，使用了电信物NB联网卡的设备在连接公网时需要经过电信的CTWing平台，此时设备如果要做 FOTA升级则需要经过CTWing平台配置转发才能使用OneOS FOTA平台实现升级相关的操作。

电信CTWing平台设置

1.1 账号开通

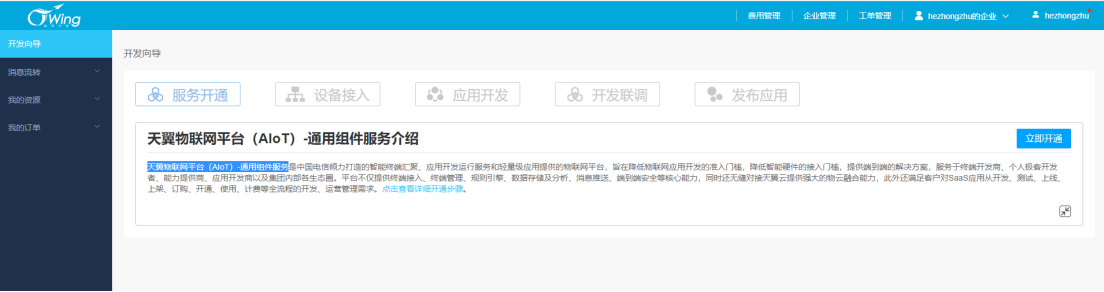

访问电信CTWing平台 https://www.CTWing.cn/ 注册账号 然后做个人实名认证；进入控制台 并开通天翼物联网平台（AIoT）-通用组件服务。

1.2 创建第三方应用

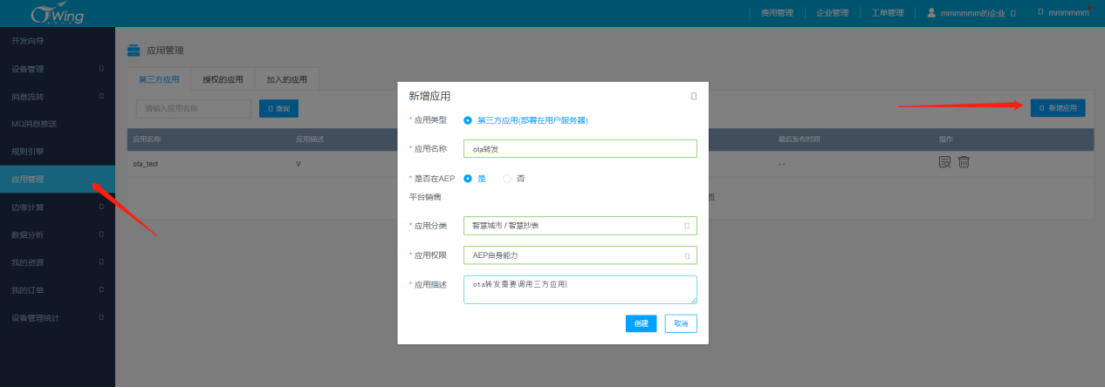

如图，在应用管理中创建第三方应用，应用名称、应用分类、应用描述按实际使用填写，是否在AEP选择是，应用权限为AEP自身能力。

1.3 创建产品

如图 产品名称、产品分类、设备型号等字段根据产品自定义填写。
节点类型：选择设备
接入方式：设备直连
网络类型：NB-IoT
通信协议：LWM2M
数据加密方式：明文
认证方式：IMEI认证
Endpoint格式：imei
是否已有电信官方认证通过的profile：否
是否透传：否

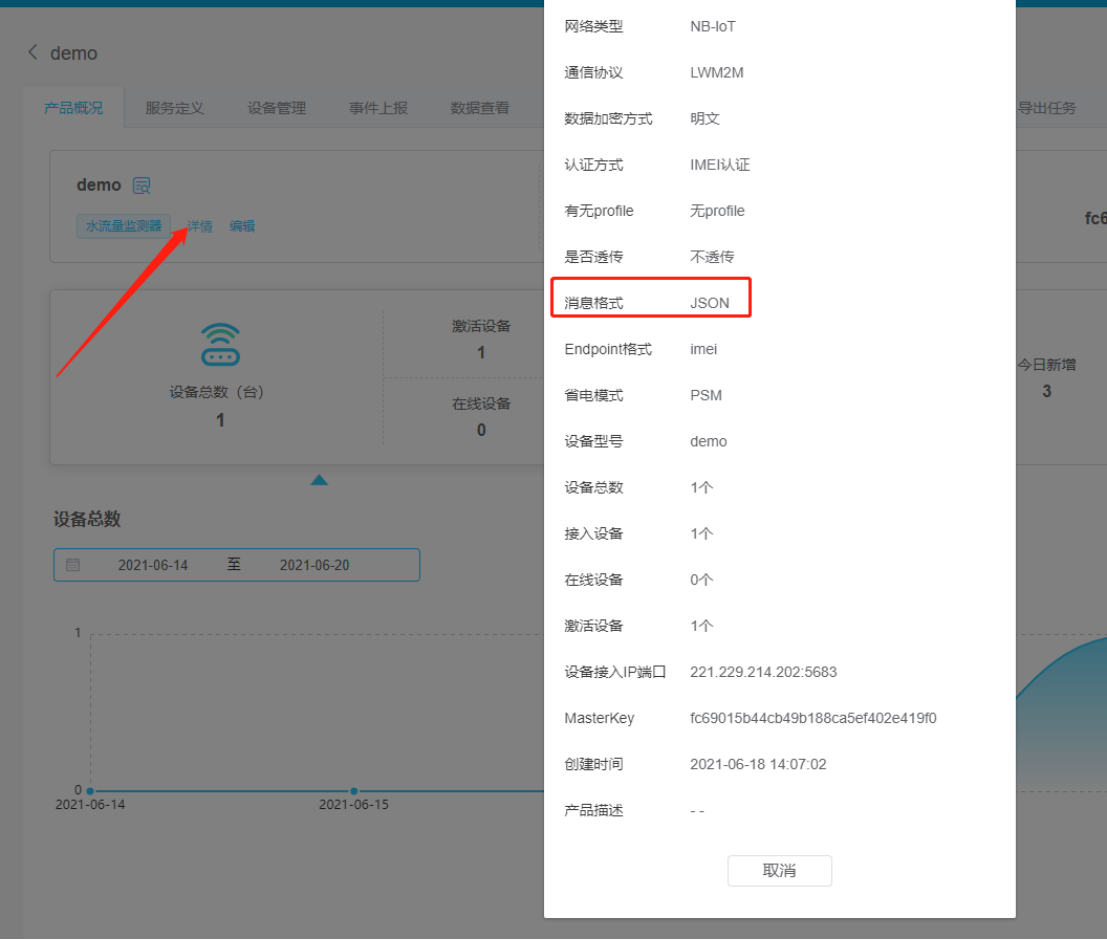

消息格式：JSON/紧凑型二进制（对应设备选择的数据传输方式，这里以JSON格式为例说明

1.4 产品属性配置

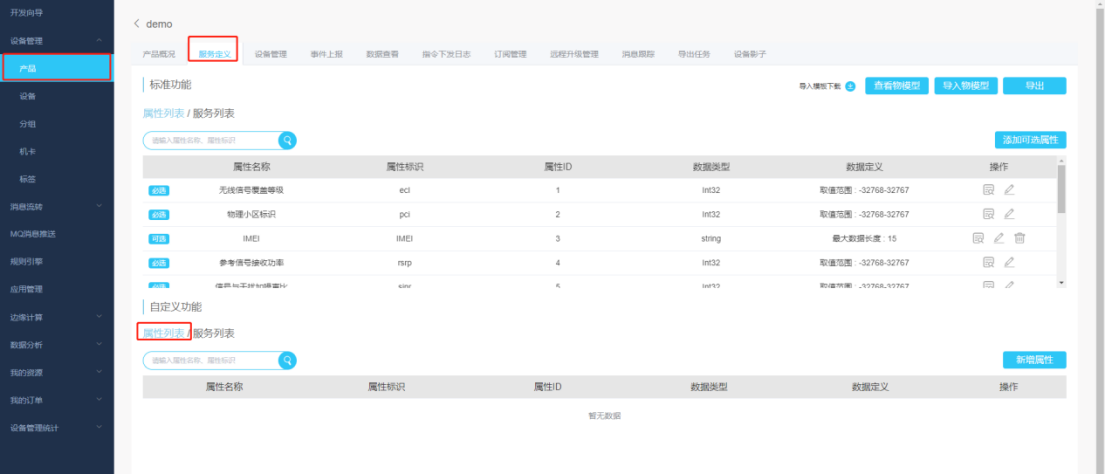

产品创建成功后 需要在服务定义中建立属性，主要有fota_data属性，product_id属性，业务数据属性。点击右下角新增属性，接口入口如下图所示：

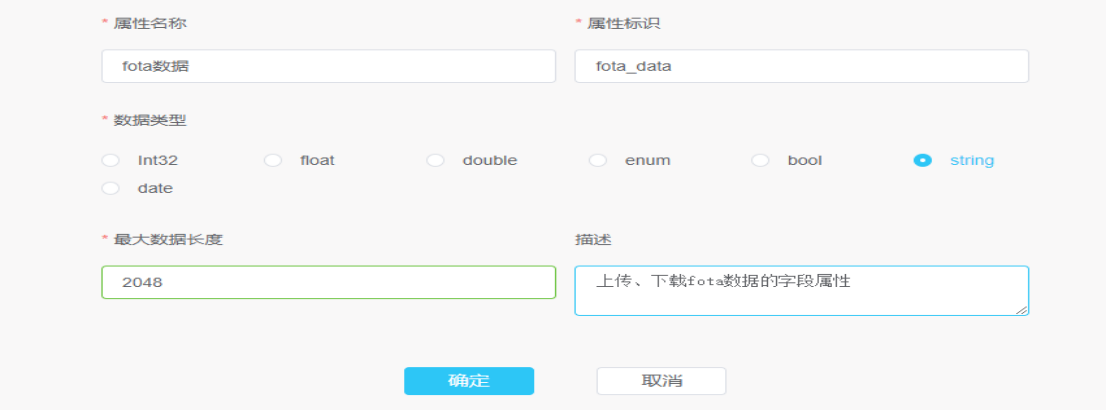

1.4.1 fota_data属性

属性标识必须为fota_data，属性为string类型，用于包含fota的数据，最好设置最大数据长度1024以上，这里设置的2048。

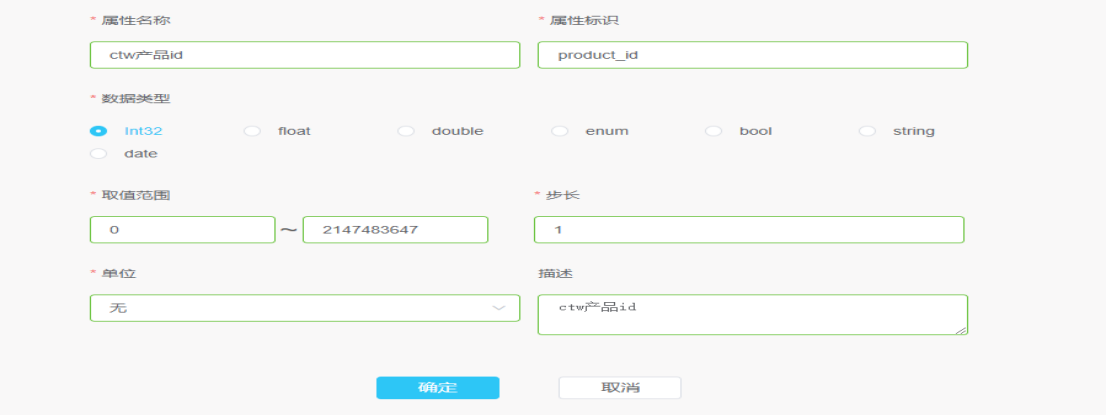

 1.4.2 product_id属性

属性标识必须为product_id，属性为int32类型，用于传输ctw平台产品字段。

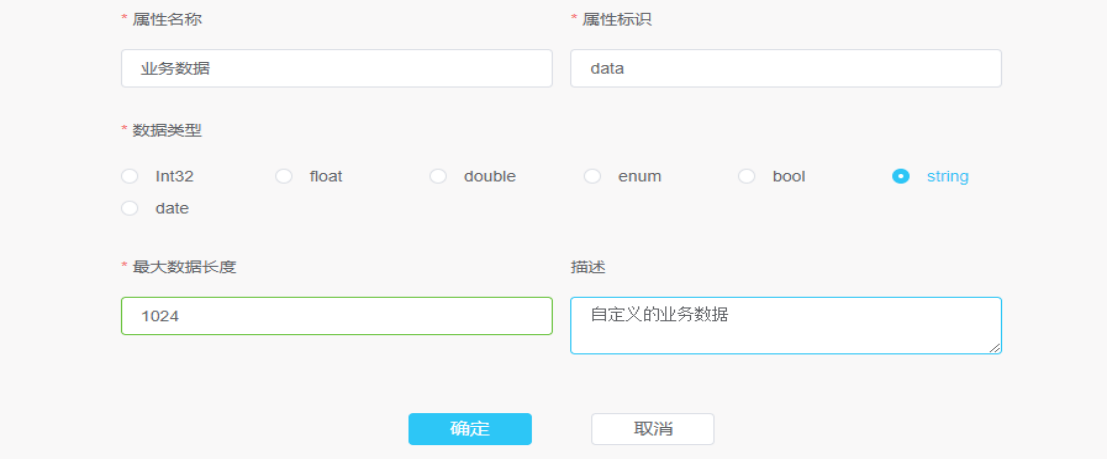

1.4.3 业务数据属性

用户需要传送到自己平台的业务数据，本字段按用户自己需求定义，示例中标识位data。

 1.5 服务配置

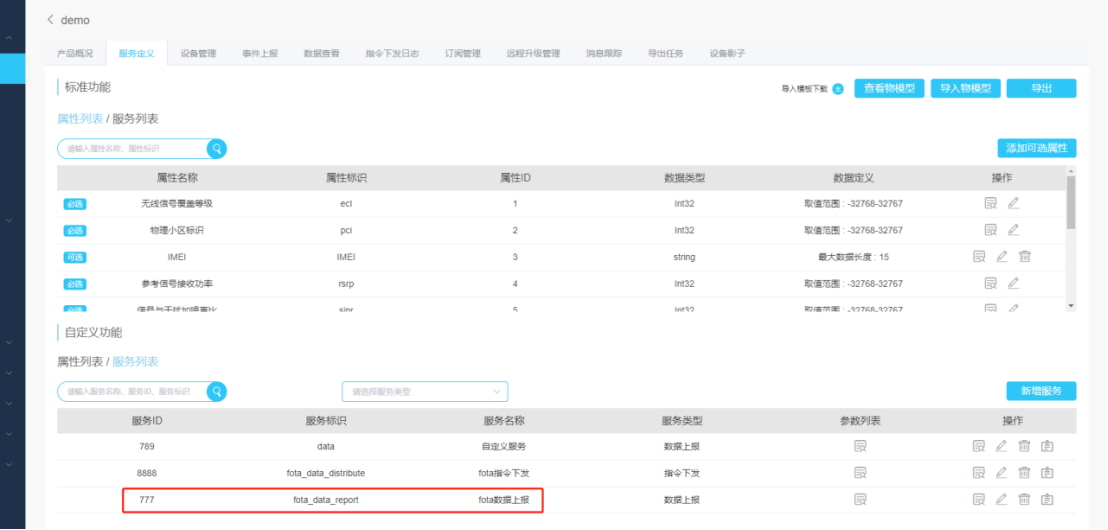

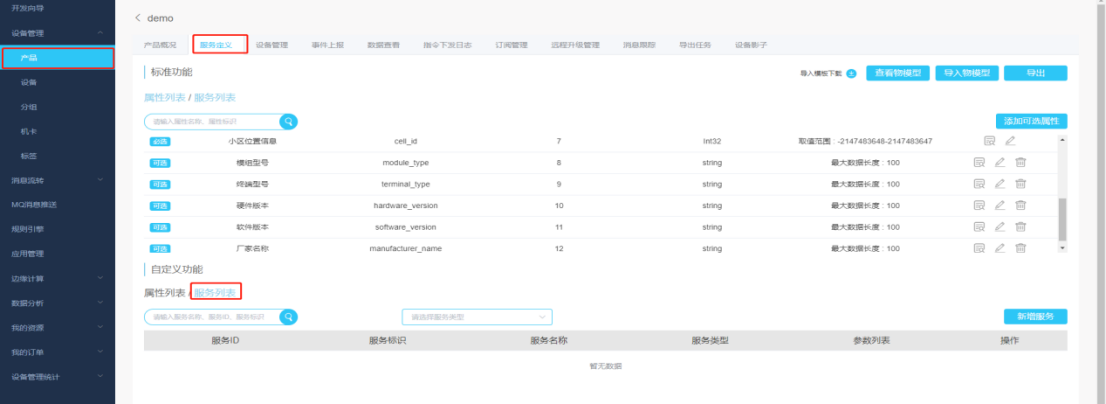

在产品--服务定义--服务列表 中建立服务，fota需要2条服务分别用于上传数据和下发指令，配置入口如下图。

 1.5.1 Fota数据上传服务

数据上传服务，上报请求数据用的服务，需要包含fota_data，product_id两条属性，配置如下。
数据类型：数据上报
服务ID：可自定义，在端侧配置相同ID即可
服务名称：可自定义
服务标识：fota_data_report
参数列表：添加属性中配置的fota_data和product_id属性对应的属性名称

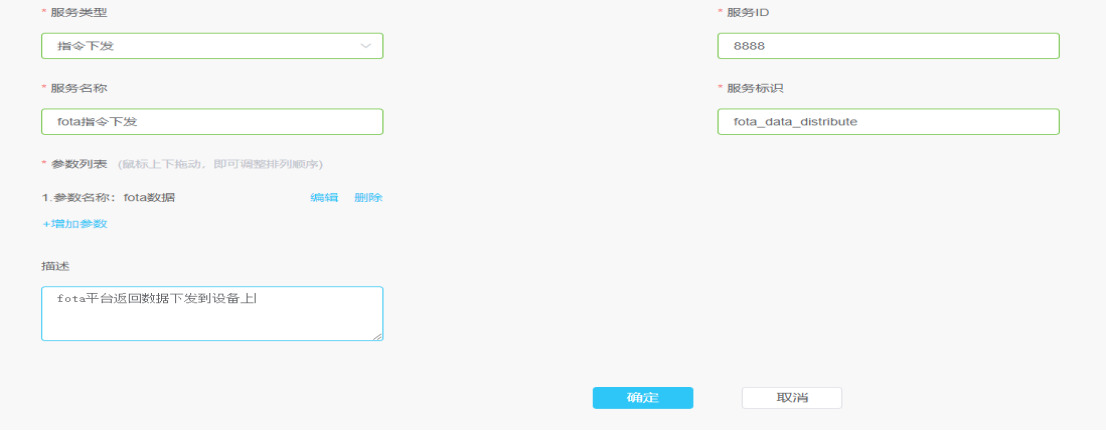

1.5.2 Fota指令下发服务

指令下发服务，用于将fota平台返回数据下发到设备，需要包含fota_data属性，配置如下。
服务类型：指令下发
服务ID：可自定义
服务名称：可自定义
服务标识：fota_data_distribute
参数列表：添加建立的fota_data属性对应属性名称

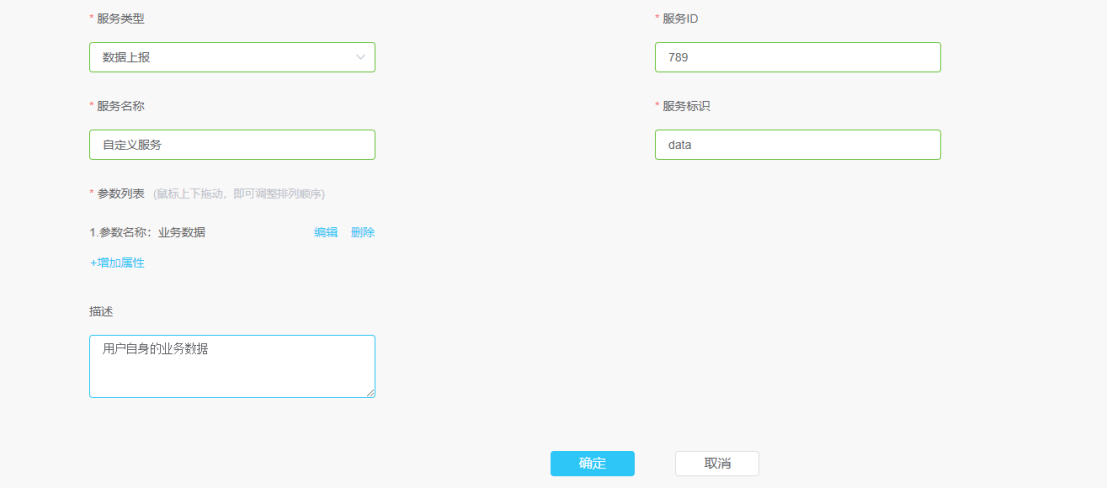

 1.5.3 用户业务上报服务

自定义服务，用户自身需要上传到自己平台的一些业务服务，这里给个参考设置，具体配置根据用户自身服务定义，示例中服务ID位789，服务标识为data。

 1.6设置消息路由

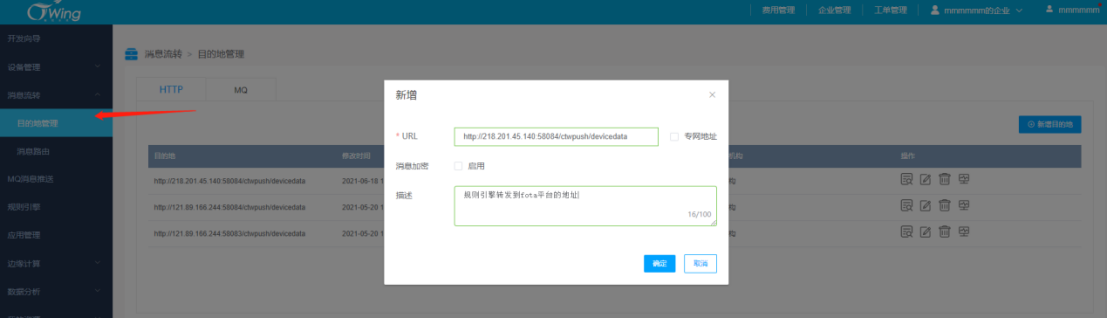

在消息流转->目的地管理中的HTTP添加新增目的，URL自动填写http://218.201.45.140: 58084 /ctwpush/devicedata，不使用消息加密，该地址fota平台接受规则引擎转发数据的地址，之后再按照用户自身数据要求，添加转发到业务服务器的地址。

1.7添加规则引擎

规则引擎配置可参考https://www.CTWing.cn/gzyq/107#/callback配置。

在规则引擎中，创建规则引擎，使用可视化创建

选择简单规则，产品选择需要的产品，如demo，数据级别选择产品级别。

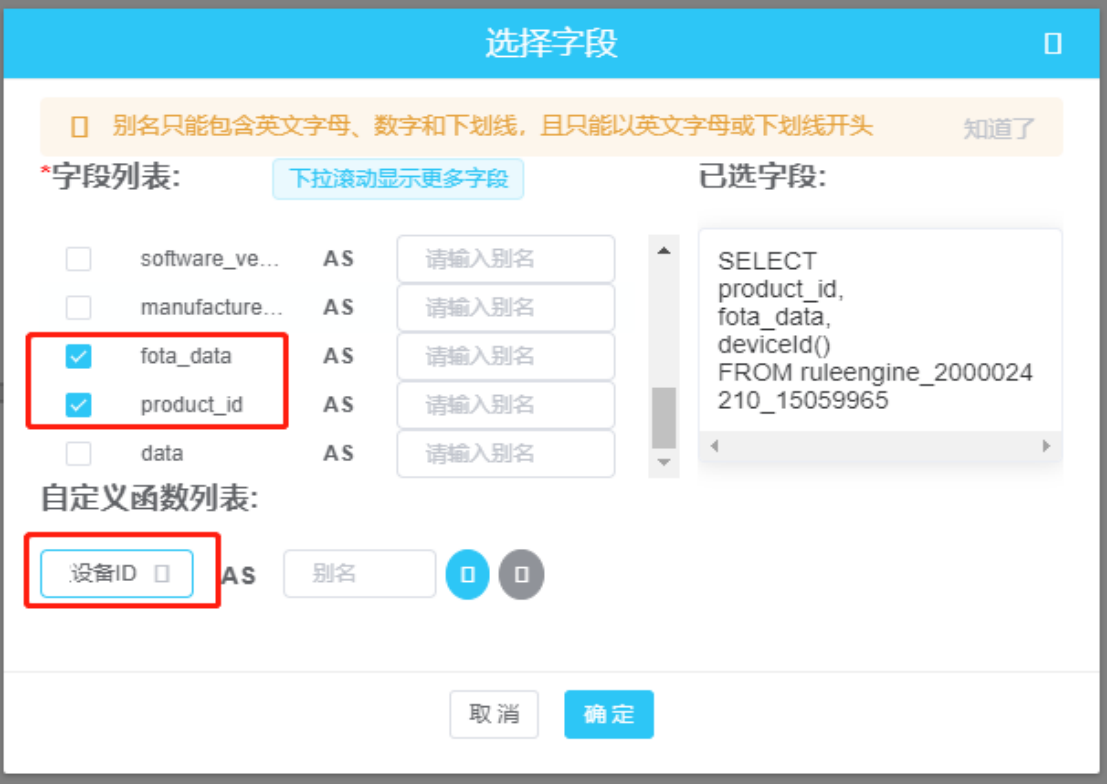

 选择字段中，在字段列表中勾选fota_data和product_id两个属性字段以及自定义函数列表中的获取设备ID。

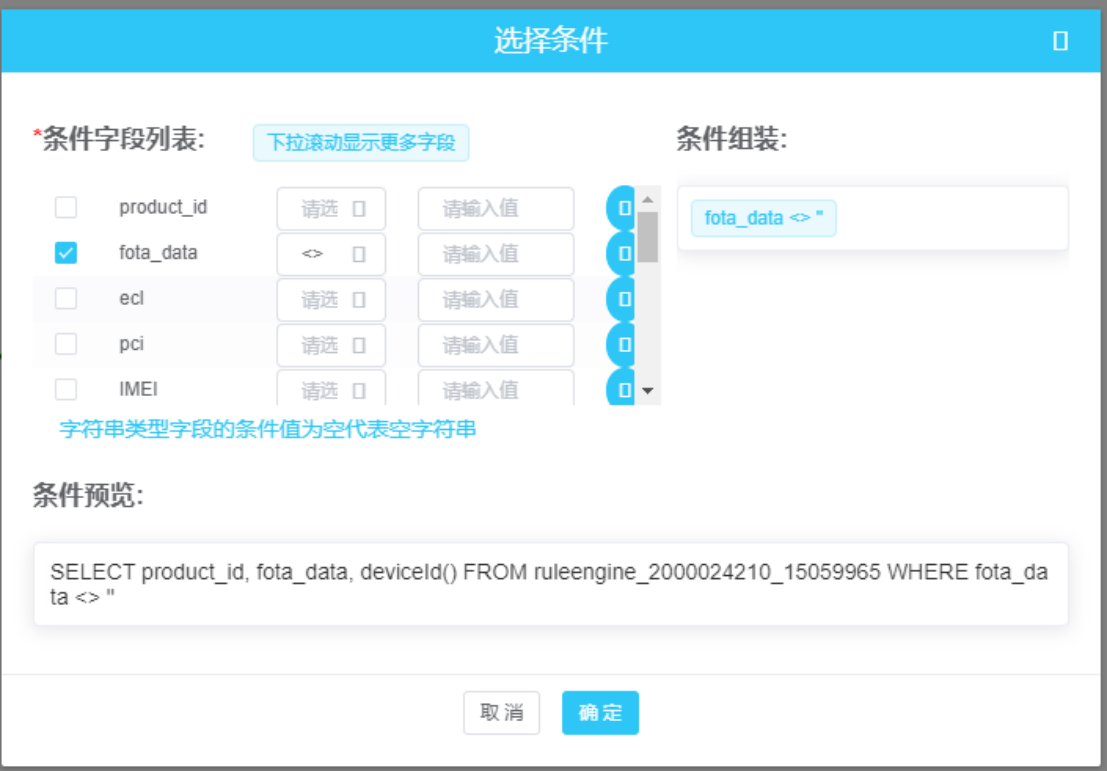

 选择条件中选择fota_data字段<>空（既foat_data字段不是空就匹配）。

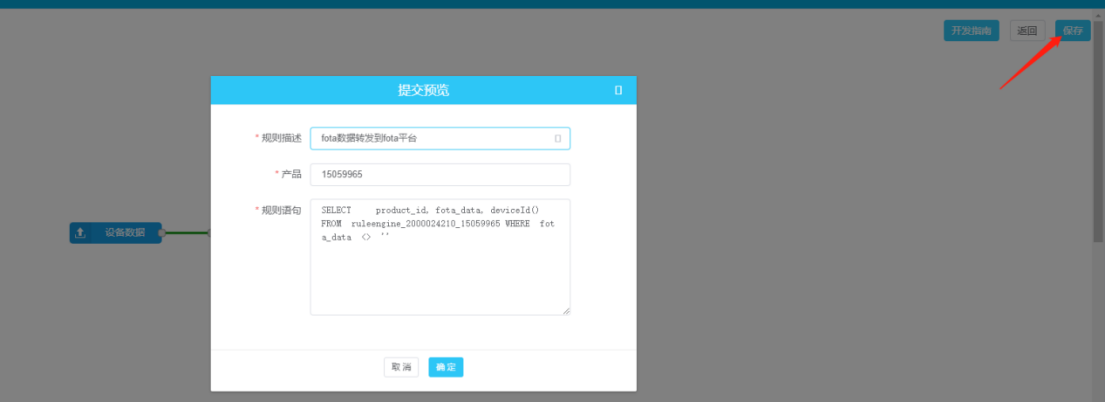

点击保存，提交前添加规则描述。

创建转发数据。

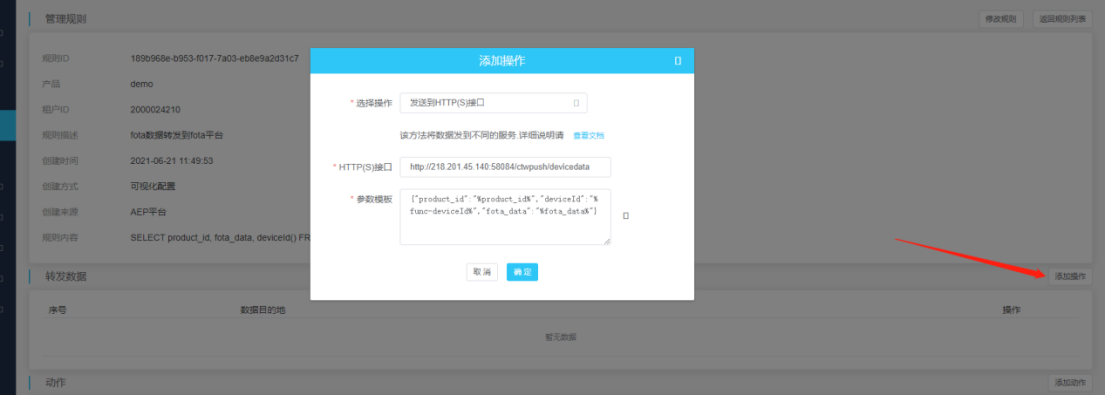

选择 添加操作：为发送到HTTP(S)接口

HTTP(S)接口：选择消息路由中设置的fota平台地址

参数模板：{"product_id":"%product_id%","deviceId":"%func-deviceId%","fota_data":"%fota_data%"}，既分别发送产品id，设备id，fota请求数据到fota平台。

 点击返回规则列表，选择启用规则。

这时fota数据的规则已经配置好了，可以参考fota数据的规则配置业务数据的规则，匹配条件改为fota_data字段为空即可。

1.8 产品配置信息提交

这是在ctw平台的配置除去产品中添加设备外其他配置已经完成。

为了保证规则引擎转发功能能正常使用，需要提交部分CTWing产品信息到OneOS-FOTA项目接口人，需要提交的信息有：

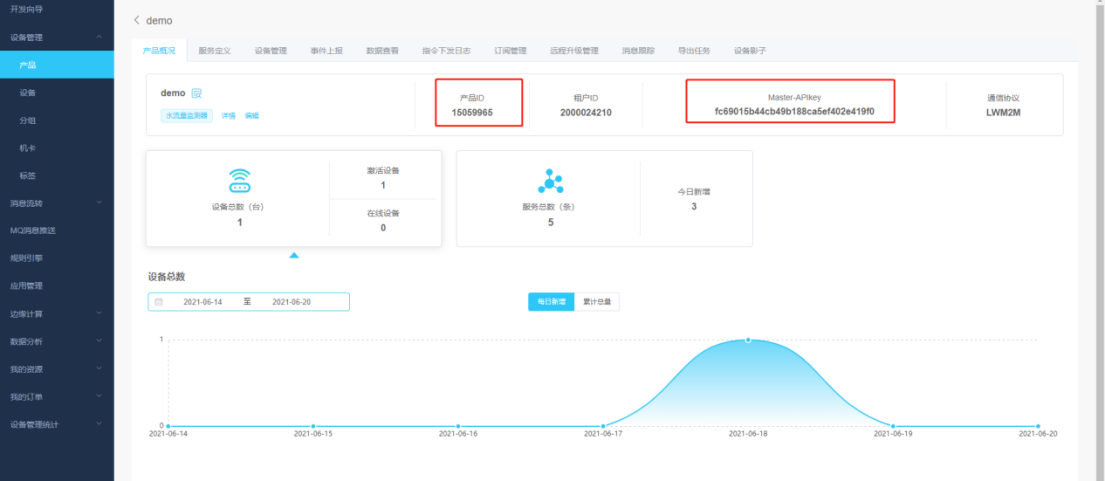

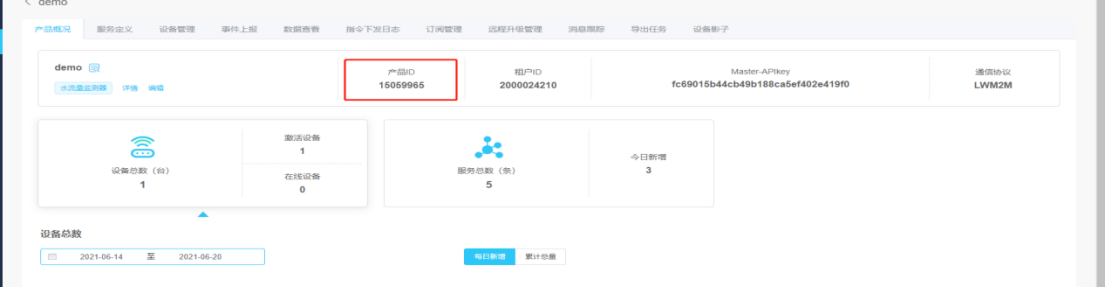

产品ID和Master-APIkey

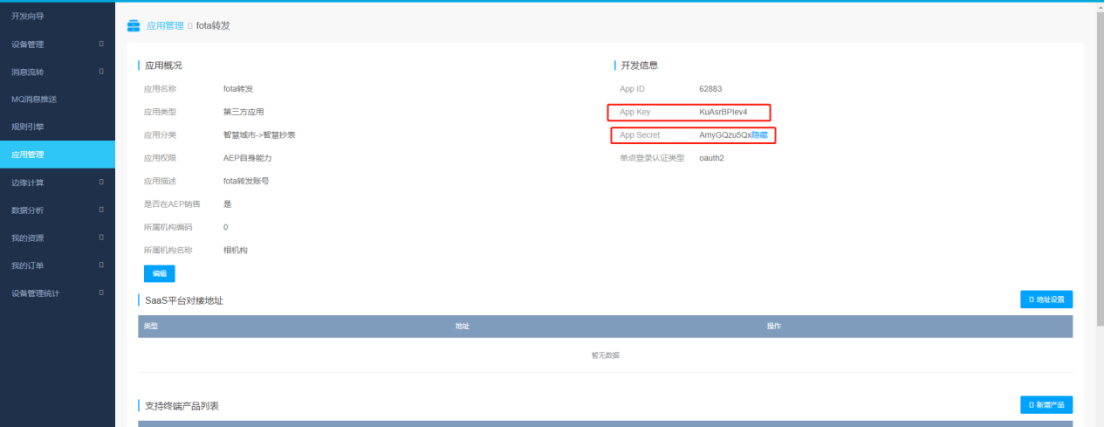

 第三方应用中的App Key和App Secret

Fota平台配置

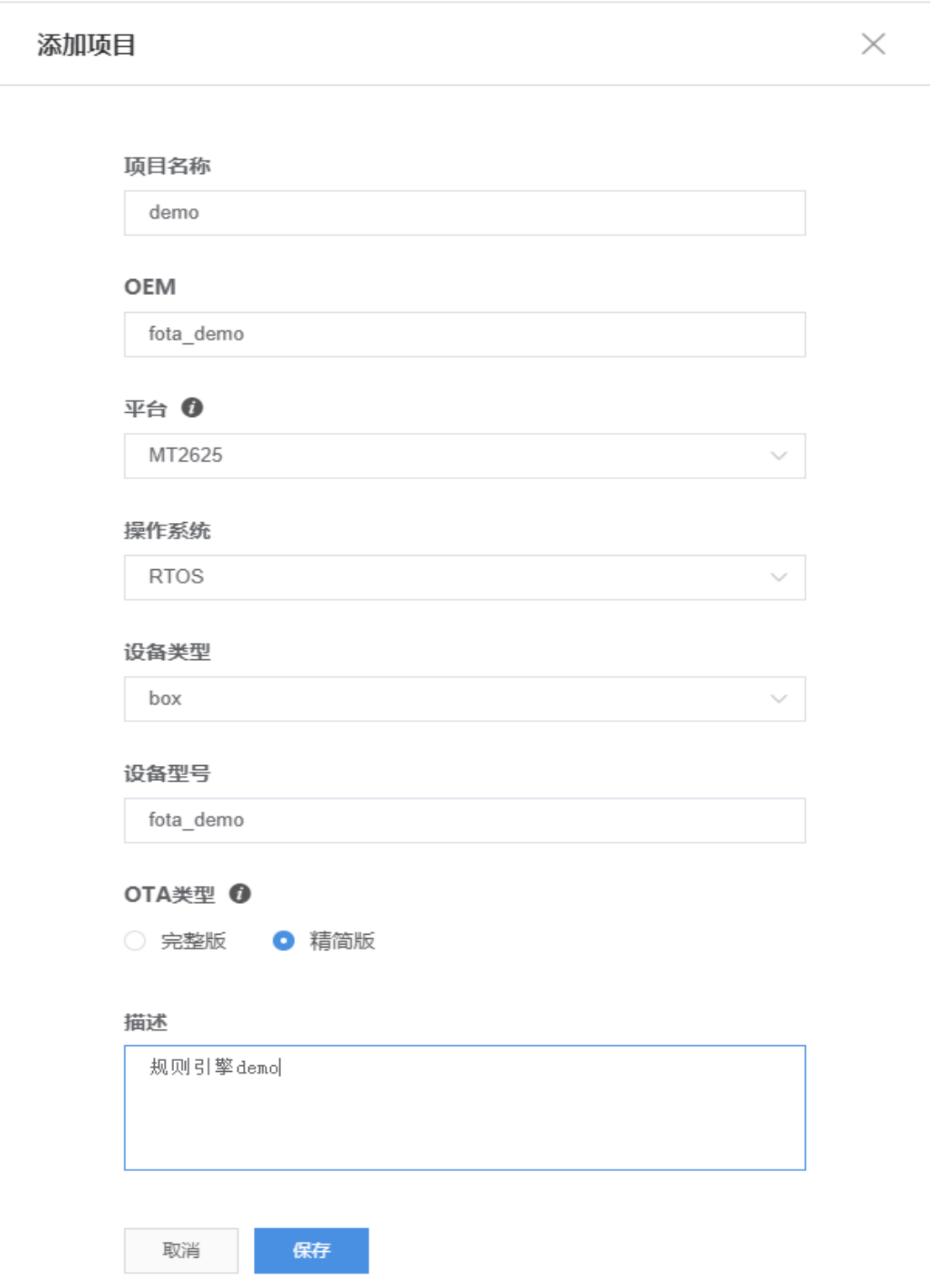

2.1创建项目

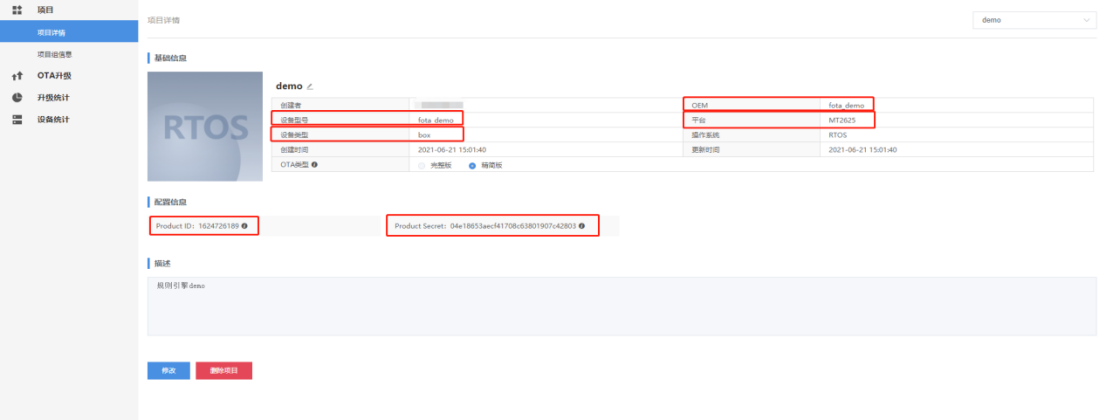

登录OneOS-FOTA平台https://os.iot.10086.cn/otaplatform/ProjectHome，添加项目，其参数选项有
项目名称：可自定义，用于界面显示
OEM：可自定义，用于端侧配置
平台：按产品使用的型号选择，用于端侧配置
操作系统：选择RTOS
设备类型：按产品选择
设备型号：可自定义，用于端侧配置
OTA类型：必须选择精简版

 2.2 制作差分包

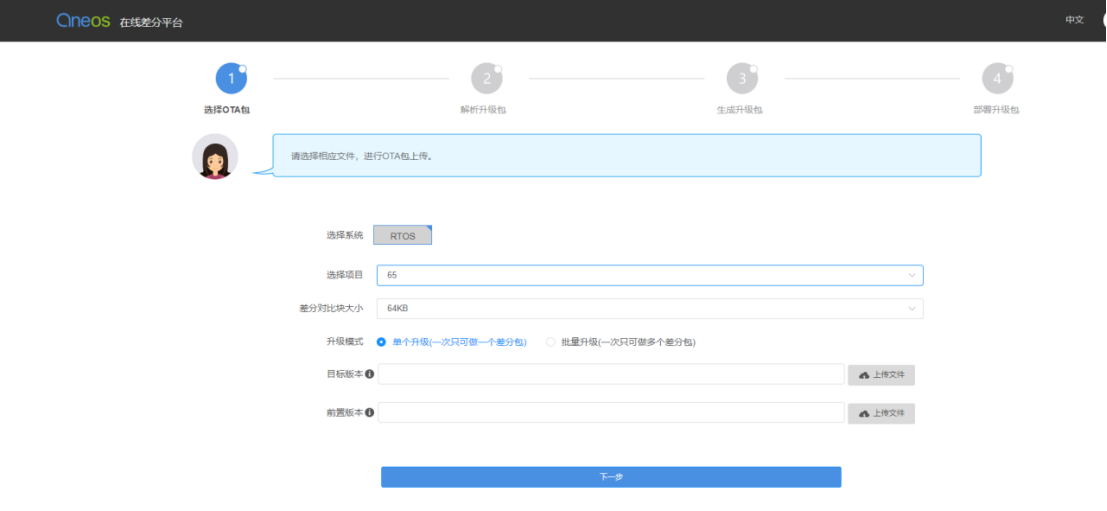

完成项目创建后，选择主页中间顶部栏，进入在线差分平台。如下图：

选择刚刚创建的项目，并选择相应的配置参数，上传前置版本和目标版本包文件，点击下一步，进入差分包制作过程。

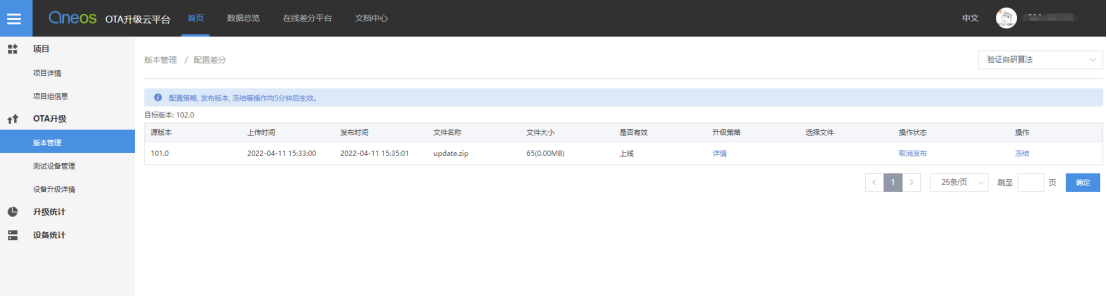

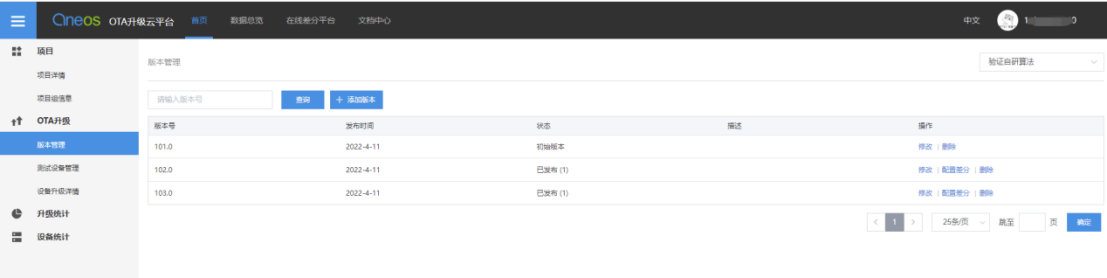

等待差分包制作完成，点击立即部署，就可以返回主页。进入当前项目查询制作差分包的版本的信息和差分信息 如下图 ：

端侧配置

端侧使用OneOS_cube，menuconfig中的Components-OTA-Fota by CMIOT中配置，配置信息如图：

Oem：对应fota平台中的OEM字段
Model：对应fota平台中设备型号字段
Product id：对应fota平台中的product ID
Product secret：对应fota平台中的Product secret
Device type：对应fota平台中的设备类型
Platform：对应fota平台中的平台

 CTWing product id：对应ctw平台中的产品id

 CTWing fota data report service id：对应ctw平台中fota数据上报的服务id

The msg type report to CTWing：对应ctw平台中建立产品时选择的消息格式，支持JSON（2）和紧凑二进制（1）

 使用注意事项

上传消息格式请参考ctw平台说明https://www.CTWing.cn/sbjr/32。

业务数据请求

上传业务数据有两种使用方式。

5.1 上传业务数据只包含业务数据

此情景上传的业务请求只包含业务数据，比如JSON格式消息为{"product_id":15059965," data":"123456”}

这种情景下，因为规则引擎设置的是fota_data字段为空转发业务平台，fota_data字段不为空转发fota平台，所以在业务消息中没有见fota_data置空，只能在每次请求完成fota后发送一条消息将fota_data字段置空。这样因为fota_data置空的这条消息能匹配转发业务平台，所以业务平台会再次转发条最后保存的业务消息，并且在进行fota请求的同时不能转发业务数据

5.2 上传业务数据包含fota_data

此情景上传的业务请求包含业务数据和fota_data置空消息，比如JSON格式消息为{"product_id":15059965," data":"123456”,”fota_data”:””}

这样就不需要每次fota请求后专门将fota_data置空，所以代码中将fota_data置空这条配置删除，cmiot_self.c中smiot_send_enpty_data_to_CTWing返回改为cmiot_false

 到此，你就可以正常使用OneOS FOTA的全部功能了。
