概述

实验环境
1.软件：

协议栈版本：BLE-STACK SDK ble_sdk_2_02_01_18

烧录软件版本：Smart Flash Programmer 2

IAR开发环境版本：IAR for Arm 7.80.4

示例测试Demo工程：自己的项目工程

2.硬件：

CC2640开发板

3、OAD升级方式

这个已经有非常多的资料了，请自行Google，此次移植过程中主要参考到以下博文，非常感谢各位博主的帮忙

http://www.leconiot.com/download/cc2640r2f/oad/oad_concept/oad_concept.html

https://blog.csdn.net/zzfenglin/article/details/72835965

http://dev.ti.com/tirex/content/simplelink_cc2640r2_sdk_1_35_00_33/docs/blestack/ble_sw_dev_guide/html/oad/oad.html

《CC2640 BLE OAD User’s Guide.pdf》

4、OAD升级步骤

4.1、编译BIM

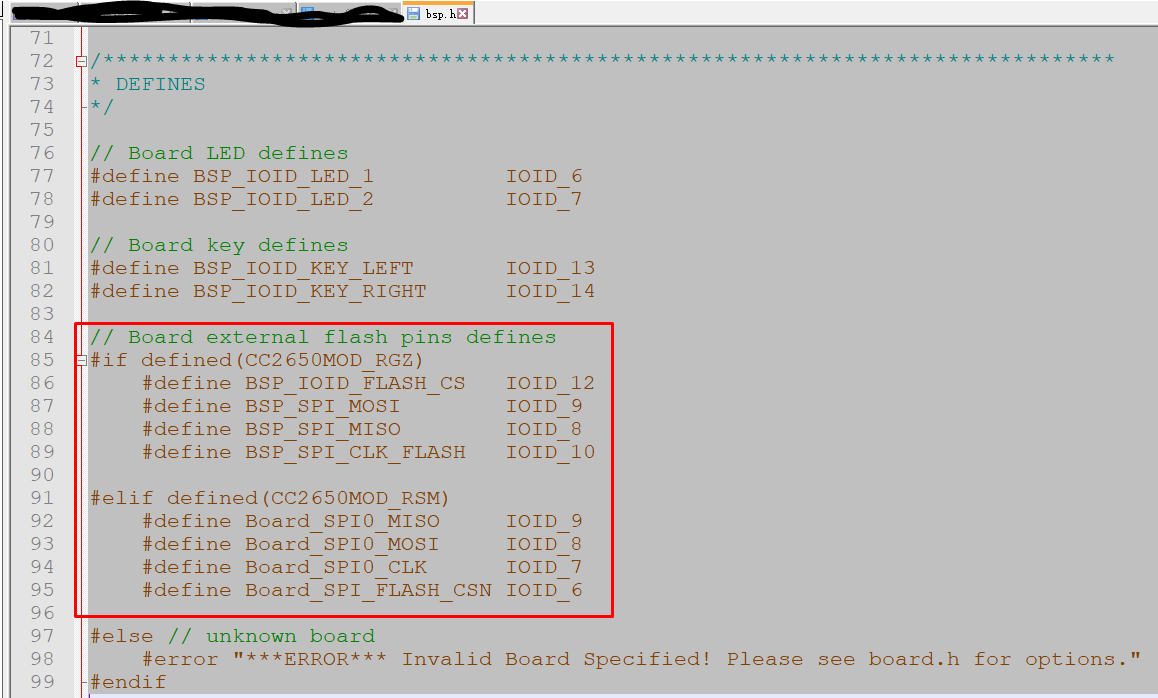

1）配置Flash管脚

打开"C:tisimplelinkble_sdk_2_02_01_18srcexamplesutilbim_extflashcc2640boardcc2650lpbsp.h"修改SPI Flash管脚配置，使用自己产品或开发板的配置管脚
在这里插入图片描述

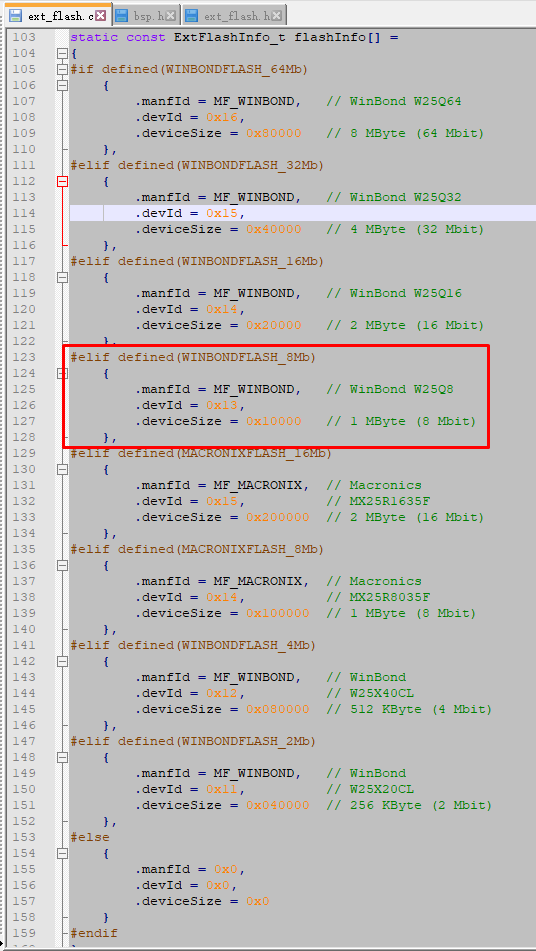

2）配置Flash info
根据自己的Flash厂商、存储空间、deviceId配置Flash Info
3）编译BIM

用IAR打开"C:tisimplelinkble_sdk_2_02_01_18examplesutilbim_extflashcc2640iarbim_extflash.eww"进行编译。

4.2编译Stack

打开自己的项目工程，切换到cc2650lp_stack进行编译，stack基本不变，直接编译就好
在这里插入图片描述
4.3编译App，这个是重中之重，需要变更的地方挺多的，完全结合自己的工程来的

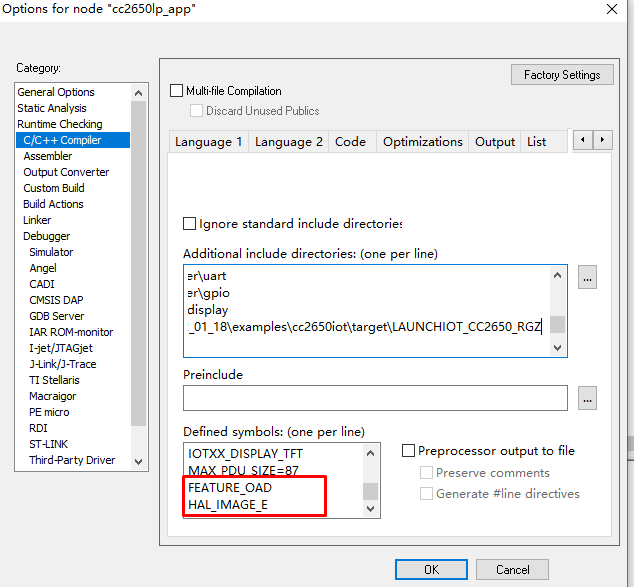

1）Select Project→Options→C/C++ Compiler→Preprocessor and add the following new definitions
to Defined symbols:

FEATURE_OAD
HAL_IMAGE_E
在这里插入图片描述

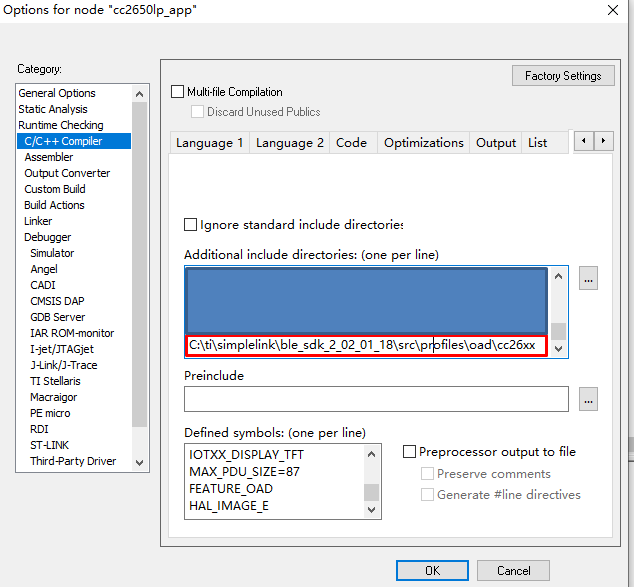

Add the following lines to Additional include directories:

[外链图片转存失败(img-OOsA5rL5-1568194573495)(C:UsersAdministratorAppDataRoamingTyporatypora-user-images1568194526198.png)]

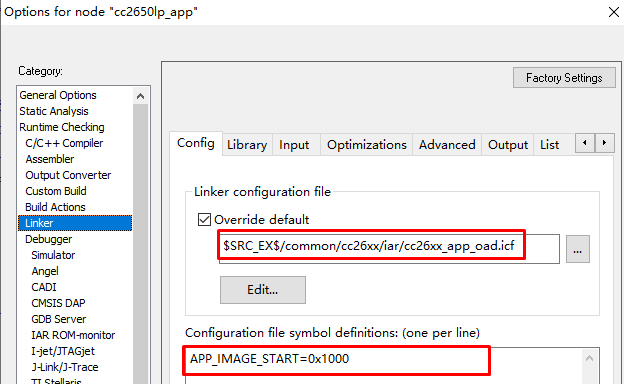

2)Select Project→Options→Linker→Config→Linker configuration file and paste the following line:
$SRC_EX$ /common/cc26xx/iar/cc26xx_app_oad.icf
And add the following symbols to Configurable file symbol definitions:
APP_IMAGE_START=0x1000
在这里插入图片描述

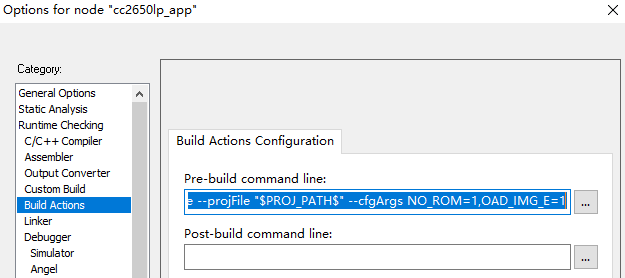

Append the following in Build Actions under Pre-build command line:
–cfgArgs NO_ROM=1,OAD_IMG_E=1

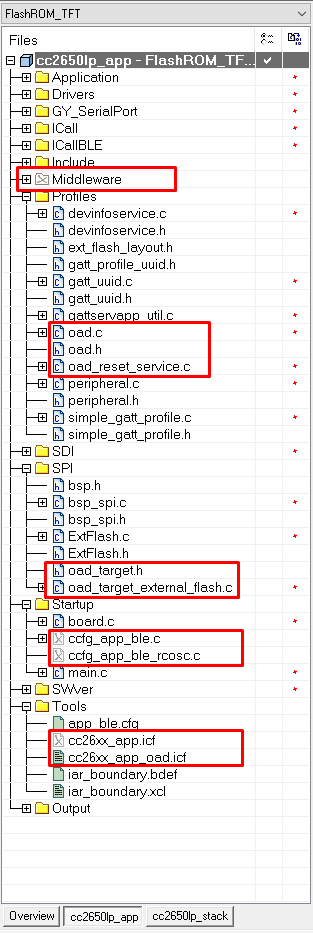

3)Exclude the forder of Middleware.

Add oad.c , oad.h , oad_reset_service.h in Profiles in “C:tisimplelinkble_sdk_2_02_01_18srcprofilesoadcc26xx”.

Exclude ccfg_app_ble.c and ccfg_app_ble_rcosc.c in the forder StartUp.

Under Tools, include cc26xx_app_oad.icf and exclude cc26xx_app.icf.
在这里插入图片描述
4）在自己工程下的config文件夹下修改文件app_ble.cfg
添加var Event = xdc.useModule('ti.sysbios.knl.Event');
5）修改文件oad_target.h
将OAD需要的oad_target.h替换原工程的oad_target.h
将原工程的oad_target.h中有，而OAD的oad_target.h没有的内容进行添加，添加内容如下：

void HwFlashErase(uint32_t page);
void HwFlashWrite(uint32_t page, uint8_t *pBuf, uint16_t len);
void HwFlashRead(uint32_t page, uint8_t *pBuf, uint16_t len);
void HwFlashErase_All(void);

6）修改文件oad_target_external_flash.c
①将OAD需要的oad_target.h替换原工程的oad_target.h
②将原工程的oad_target.h中有，而OAD的oad_target.h没有的内容进行添加，添加内容如下：
③将OAD的#include "oad_target.h"换成原工程的#include “oad_target.h”（变更路径）
④将OAD的#include "ext_flash_layout.h"换成原工程的#include “ext_flash_layout.h”（变更路径）
⑤由于原工程与OAD工程都有OADTarget_readFlash()
将原工程的所有函数OADTarget_readFlash()换成OADTarget_readFlash_neck()
⑥由于原工程与OAD工程都有OADTarget_writeFlash()
将原工程的所有函数OADTarget_writeFlash()换成OADTarget_writeFlash_neck()
⑦由于原工程与OAD工程都有OADTarget_eraseFlash()
将原工程的所有函数OADTarget_eraseFlash()换成OADTarget_eraseFlash_neck()
⑧在OAD工程中追加
void HwFlashErase(uint32_t page)
void HwFlashWrite(uint32_t page, uint8_t *pBuf, uint16_t len)
void HwFlashRead(uint32_t page, uint8_t *pBuf, uint16_t len)
7）修改文件oad.c
①更换文件#include "oad_target.h"的路径
②变更函数OAD_getNextBlockReq
追加以下赋值，始终搞不明白为什么oadImgBlockConfig->connHandle一直是0xFFFF,oadImgBlockConfig->value一直未0x00,期望大神看到后能给些指导

oadImgBlockConfig->connHandle = 0x0000;
oadImgBlockConfig->value = 0x01;

static void OAD_getNextBlockReq(uint16_t connHandle, uint16_t blkNum)
{
  oadImgBlockConfig->connHandle = 0x0000;
  oadImgBlockConfig->value      = 0x01;
  uint16_t value = GATTServApp_ReadCharCfg(connHandle, oadImgBlockConfig);

  // If notifications enabled
  if (value & GATT_CLIENT_CFG_NOTIFY)
  {
    attHandleValueNoti_t noti;
    noti.pValue = GATT_bm_alloc(connHandle, ATT_HANDLE_VALUE_NOTI, 2, NULL);

    if (noti.pValue != NULL)
    {
      gattAttribute_t *pAttr;
      pAttr= GATTServApp_FindAttr(oadAttrTbl, GATT_NUM_ATTRS(oadAttrTbl),
                                  oadCharVals+OAD_IDX_IMG_BLOCK);
      noti.handle = pAttr->handle;
      noti.len = 2;
      noti.pValue[0] = LO_UINT16(blkNum);
      noti.pValue[1] = HI_UINT16(blkNum);
      if (GATT_Notification(connHandle, &noti, FALSE) != SUCCESS)
      {
        GATT_bm_free((gattMsg_t *)&noti, ATT_HANDLE_VALUE_NOTI);
      }
    }
  }
}

8）修改文件oad_reset_service.c
①更换文件#include "oad_target.h"的路径
9）编译App

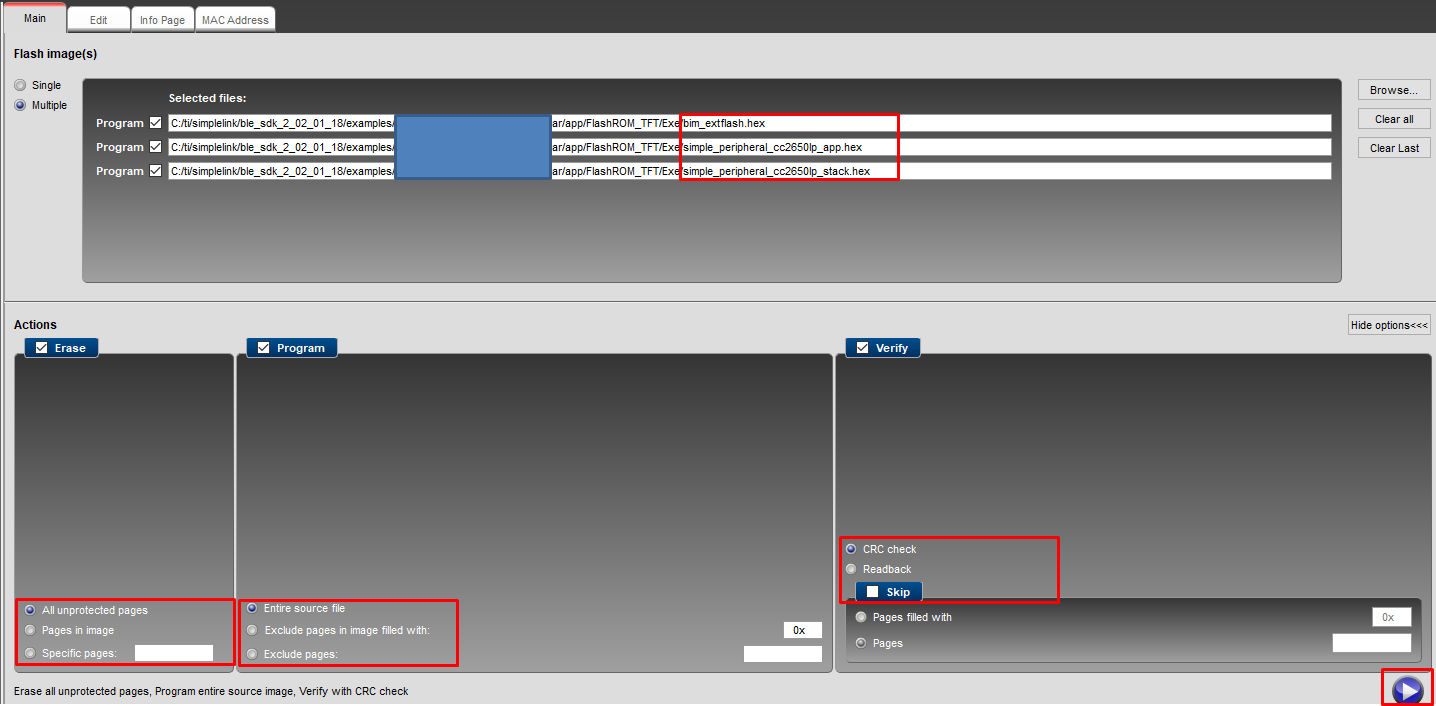

5、烧录BIM，Stack，App
在这里插入图片描述
6、结束
