概述

mqttclient

一个高性能、高稳定性的跨平台MQTT客户端

一个高性能、高稳定性的跨平台MQTT客户端，基于socket API之上开发，可以在嵌入式设备（FreeRTOS/LiteOS/RT-Thread/TencentOS tiny）、Linux、Windows、Mac上使用，拥有非常简洁的API接口，以极少的资源实现QOS2的服务质量，并且无缝衔接了mbedtls加密库。开源地址：https://github.com/jiejieTop/mqttclient

开发平台说明

本次使用TencentOS tiny官方开发板——TencentOS_tiny_EVB_MX_Plus开发板作为移植实验，使用wifi模块连接到云平台。

TencentOS-EVB_MX

本次实验需要使用到TencentOS tiny操作系统，大家对于TencentOS tiny操作系统的移植不会的话，
可以看我之前录制的TencentOS tiny视频教程——【全网首发】TencentOS tiny物联网操作系统视频教程，
或者博客文档——TencentOS tiny 移植到STM32F103全教程（基于标准库）。

获取到TencentOS tiny的helloworld工程

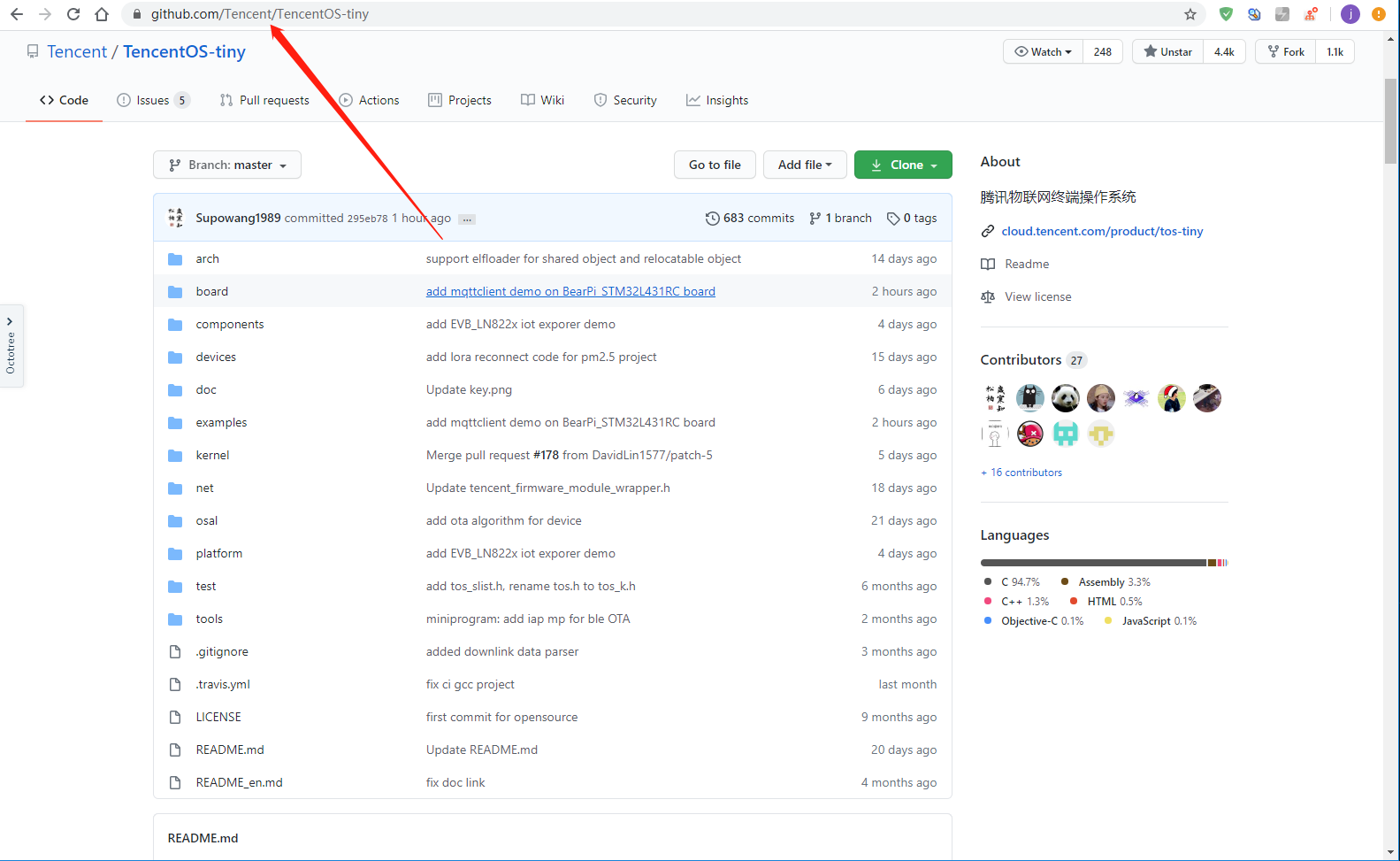

我们可以将TencentOS tiny官方仓库拉取到你的电脑上，地址是：https://github.com/Tencent/TencentOS-tiny

mqtt-tos001

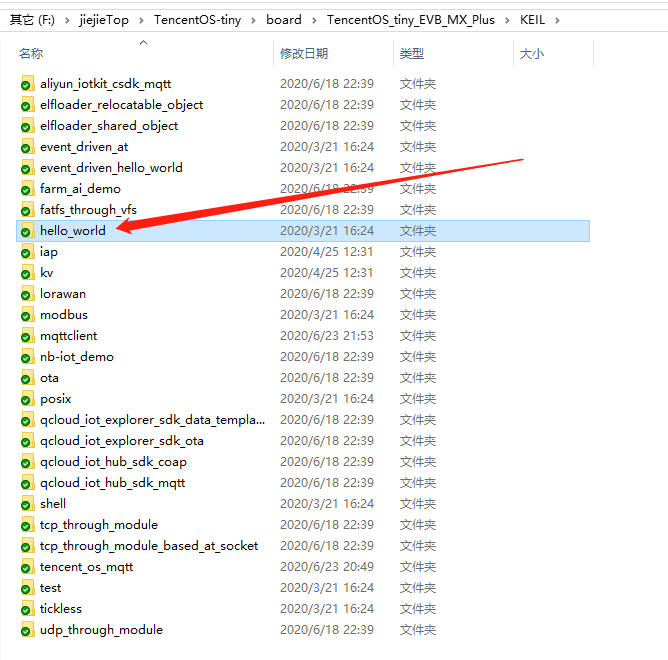

然后选择一个TencentOS_tiny_EVB_MX_Plus开发板的hello world例程就好了，当然这里面已经有移植完毕的mqttclient例程，我们现在是学习移植过程，就选个helloworld就好了。

mqtt-tos002

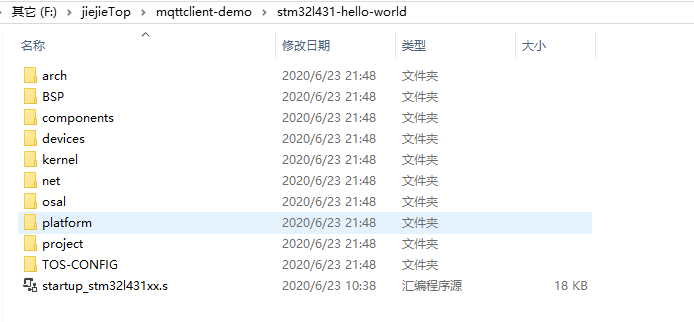

可以将它提取出来，我已经把它拿出来了（当然目录结构可能跟官方的有点不太一样，不过不影响我们的移植），目录结构如下：

mqtt-tos003

mqtt-tos004

只有一些比较简单的驱动，我们可以尝试将它编译并且下载到开发板行，跑一遍这个例程，是非常简单的现象：

mqtt-tos005

开始移植

拷贝at驱动源码

为了保证网络的底层，我们要移植TencentOS tiny的at框架：

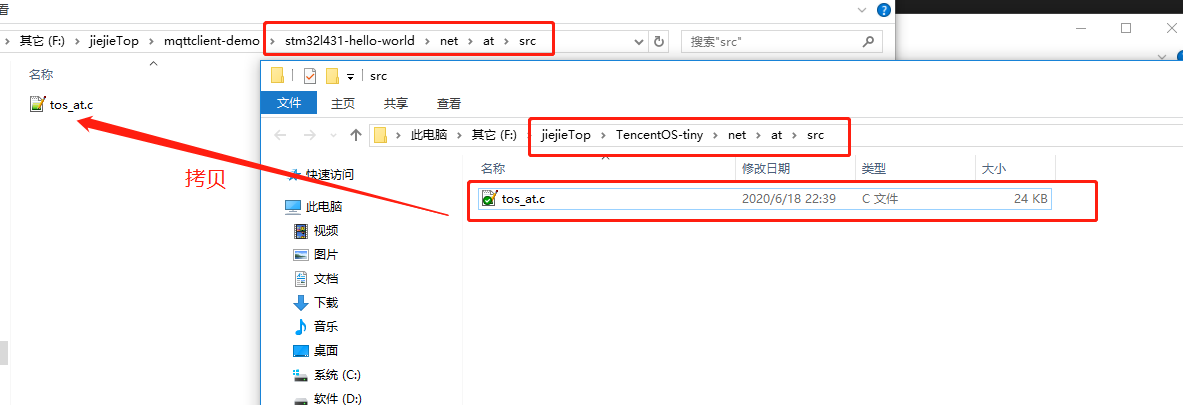

在工程中创建一个文件夹，路径如下：netatsrc，然后将TencentOS-tinynetatsrc路径下的tos_at.c拷贝到新建的文件夹目录下：

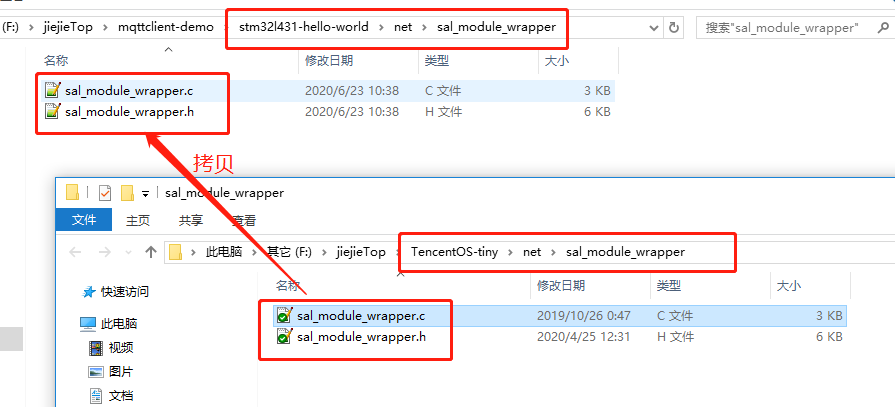

在工程中创建一个文件夹，路径如下：netsal_module_wrapper，然后将TencentOS-tinynetsal_module_wrapper路径下的sal_module_wrapper.c与sal_module_wrapper.h拷贝到新建的文件夹目录下：

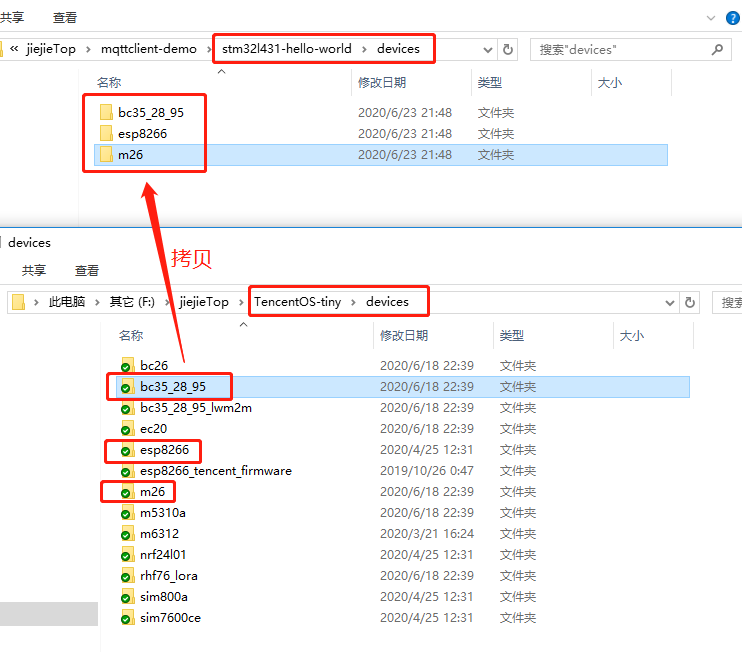

在工程中创建一个devices文件夹，然后将TencentOS-tinydevices路径下的bc35_28_95文件夹与esp8266文件夹以及m26文件夹拷贝到新建的文件夹目录下：

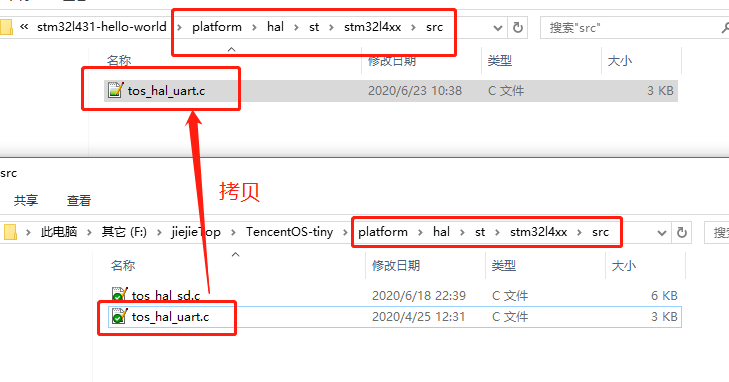

在工程中创建一个文件夹，路径如下：platformhalststm32l4xxsrc，然后将TencentOS-tinyplatformhalststm32l4xxsrc路径下的tos_hal_usrt.c文件拷贝到新建的文件夹目录下：

在工程中创建对应的分组并添加文件

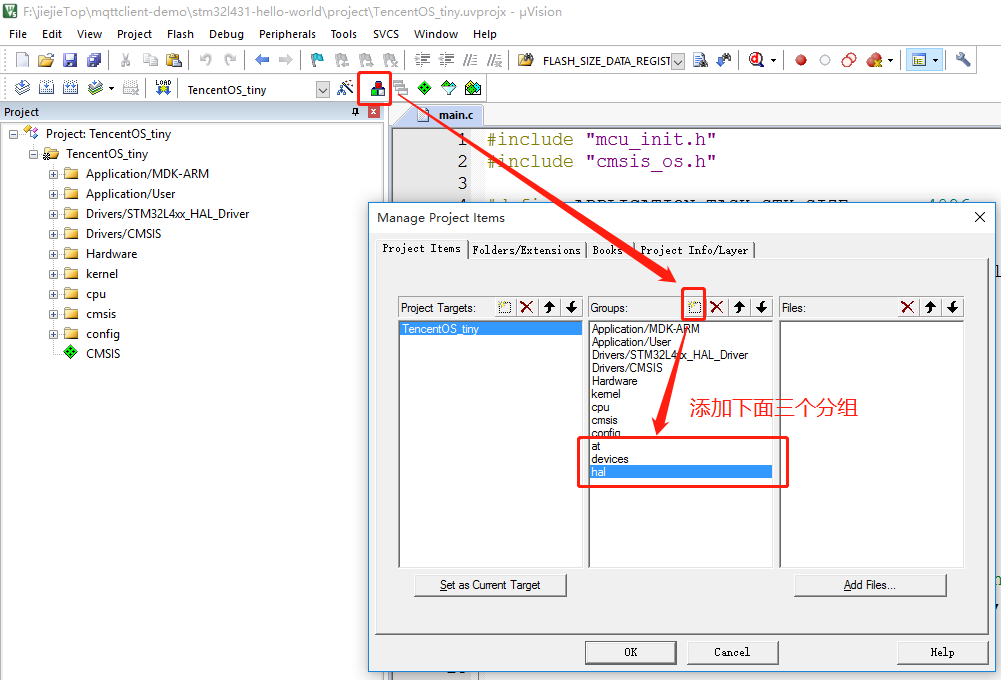

打开工程，添加at、devices、hal三个分组，具体操作如下：
然后添加相关的文件到分组中，这些文件是我们刚刚拷贝的文件：
- tos_at.c、sal_module_wrapper.c文件放在at分组中：
- bc35_28_95.esp8266.c文件放在devices分组中：
- tos_hal_usrt.c文件放在hal分组中：

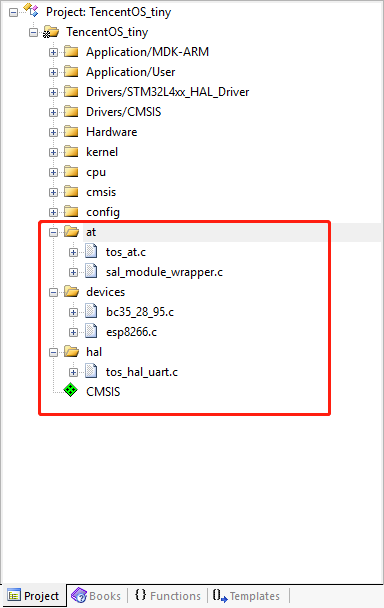

添加完成后分组的文件如下：

mqtt-tos011

然后尝试编译，可能会报错，因为相关头文件还没处理好。

拷贝相关头文件

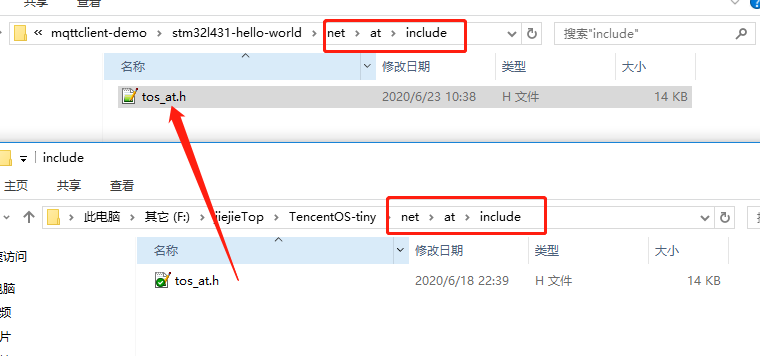

拷贝at框架的头文件，在工程目录下创建以下路径的文件夹netatinclude，将TencentOS-tinynetatinclude路径下的tos_at.h文件拷贝到新建的文件夹目录下：

添加头文件路径到工程

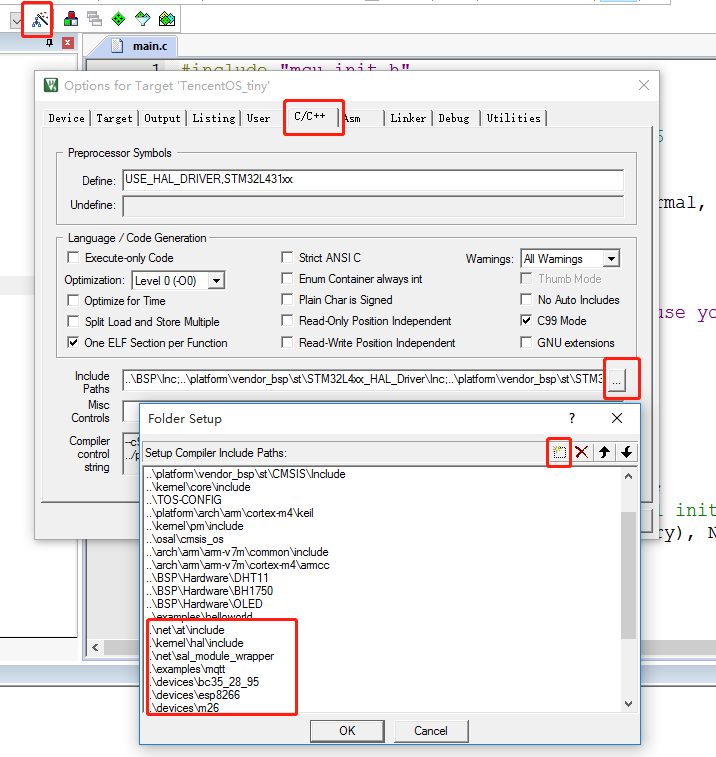

拷贝了头文件还需要将头文件添加进去到工程中，头文件路径如下：

mqtt-tos013

将at框架的后端介绍融入工程中

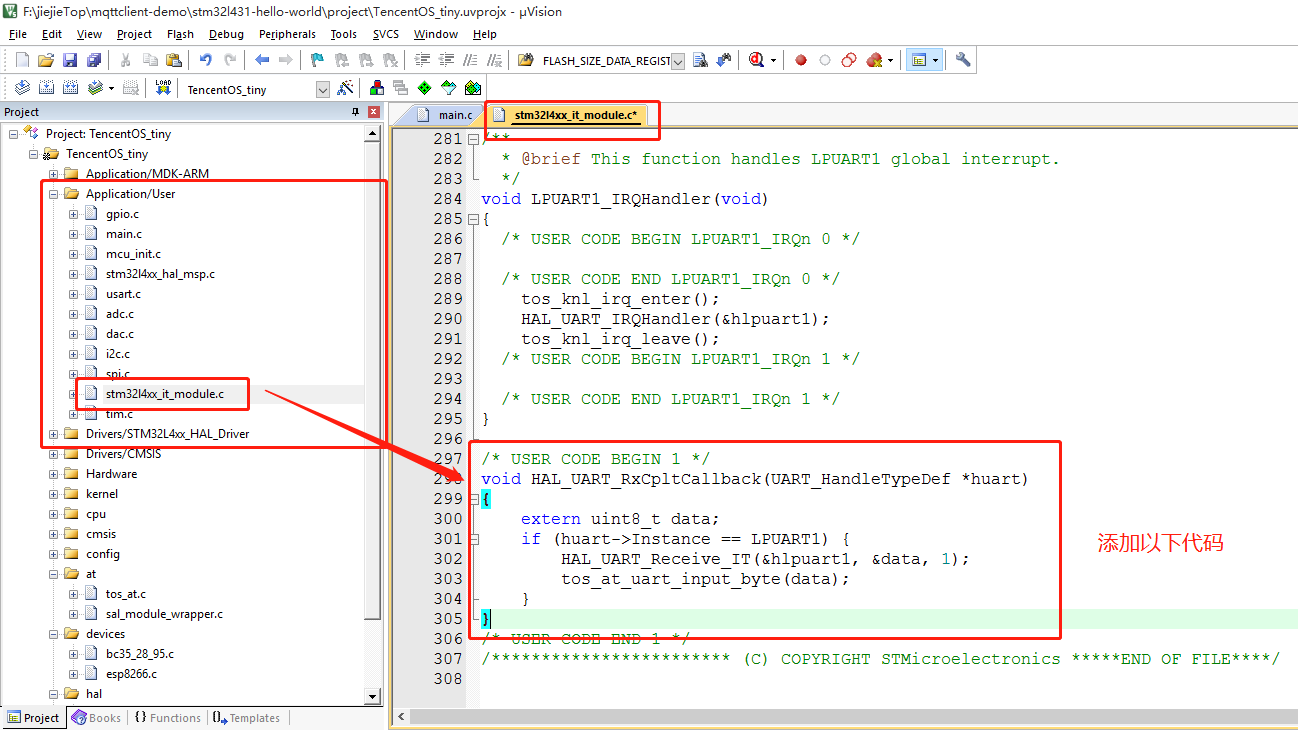

只需要在stm32l4xx_it_module.c文件的HAL_UART_RxCpltCallback函数中添加以下代码即可：

    extern uint8_t data;
    if (huart->Instance == LPUART1) {
        HAL_UART_Receive_IT(&hlpuart1, &data, 1);
        tos_at_uart_input_byte(data);
    }

mqtt-tos014

移植mqttclient

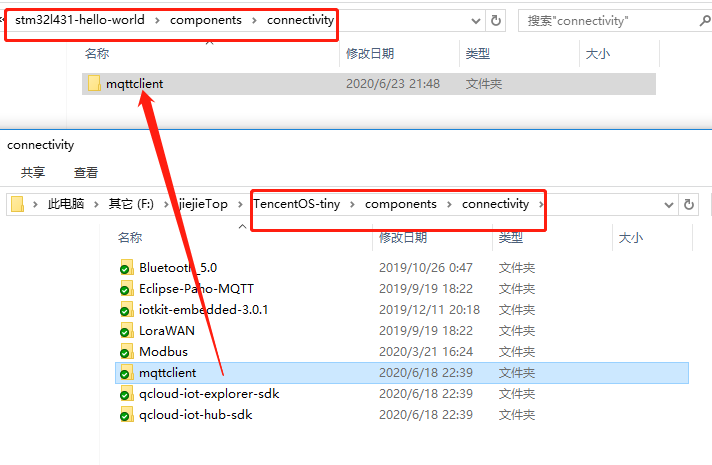

拷贝源码到工程目录下：首先在工程目录下创建一个componentsconnectivity文件夹，将TencentOS-tiny仓库中路径TencentOS-tinycomponentsconnectivity下的mqttclient文件夹拷贝到工程中：

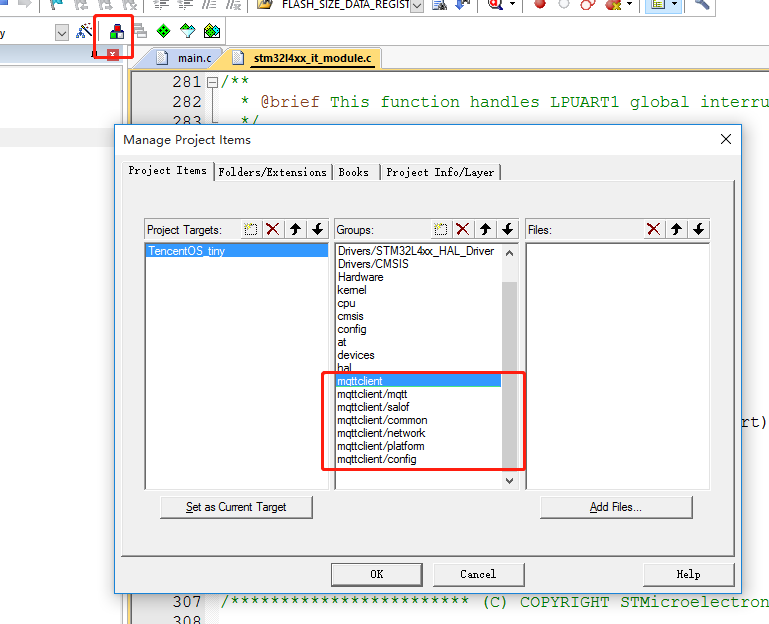

在工程中创建分组：mqttclient、mqttclient/mqtt、mqttclient/salof、mqttclient/common、mqttclient/network、mqttclient/platform、mqttclient/config。
添加对应的文件，根据工程分组的目录进行添加即可，因为这些目录与工程分组的目录是一样的：

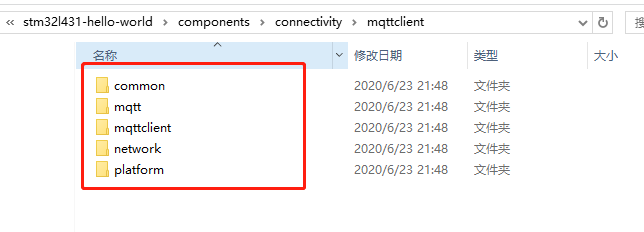

简单介绍mqttclient仓库文件夹
- common文件夹：是一些通用的文件内容，比如链表的处理，错误代码的处理、随机数生成器、日志库等内容。
- mqtt文件夹：著名的paho mqtt库。
- mqttclient文件夹：实现mqttclient的主要文件，并且包含了一个默认的配置文件。
- network文件夹：网络抽象层，封装了mbedtls加密库、网络数据的通道类型，自动选择tls加密传输或者是tcp直连。
- platform文件夹：平台抽象层，此处封装了各种平台的内存管理、互斥锁、线程管理、时间管理等内容，如linux平台，freertos平台、rt-thread平台、TencentOS tiny平台等。

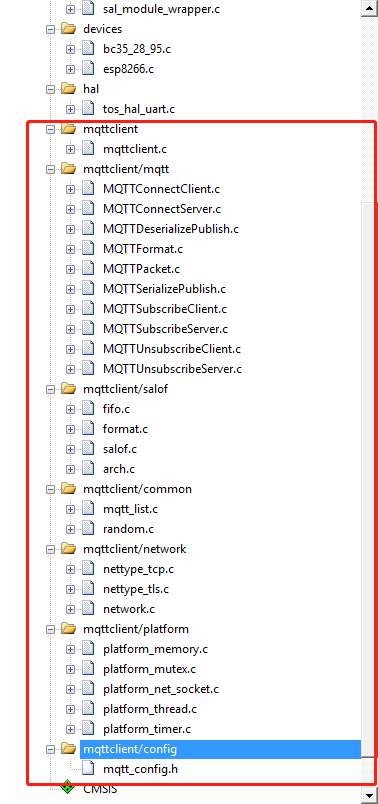

添加完成后的分组代码如下：

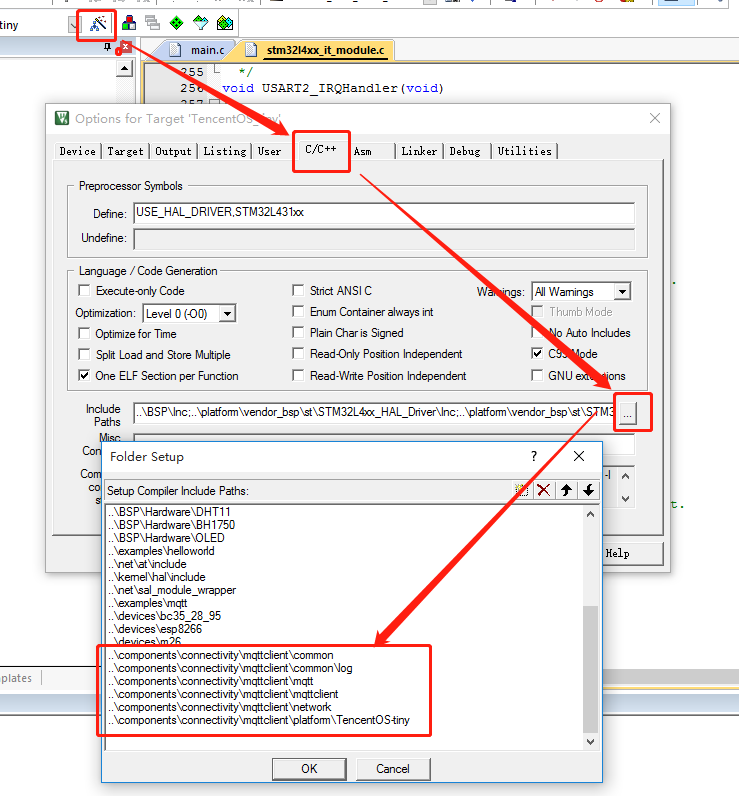

为工程添加mqttclient的头文件路径

编译代码，发现没有错误，则可以添加对应的例程，在工程目录的BSPSrc文件夹下创将一个mqttclient.c文件，然后添加以下代码：

#include "stm32l4xx_hal.h"
#include "mcu_init.h"
#include "tos_k.h"
#include "esp8266.h"
#include "mqttclient.h"

#define USE_ESP8266

//#define USE_NB_BC35

#ifdef USE_ESP8266
static hal_uart_port_t esp8266_port = HAL_UART_PORT_0;

void mqtt_set_esp8266_port(hal_uart_port_t port) {
    esp8266_port = port;
}
#endif

static void tos_topic_handler(void* client, message_data_t* msg)
{
    (void) client;
    MQTT_LOG_I("-----------------------------------------------------------------------------------");
    MQTT_LOG_I("%s:%d %s()...ntopic: %s, qos: %d. nmessage:nt%sn", __FILE__, __LINE__, __FUNCTION__,
            msg->topic_name, msg->message->qos, (char*)msg->message->payload);
    MQTT_LOG_I("-----------------------------------------------------------------------------------n");
}


void mqttclient_task(void)
{
    int error;

    char buf[100] = { 0 };

    mqtt_client_t *client = NULL;

    mqtt_message_t msg;

    memset(&msg, 0, sizeof(msg));

#ifdef USE_ESP8266
    esp8266_sal_init(esp8266_port);
    esp8266_join_ap("wifii", "woshijiejie");
#endif

#ifdef USE_NB_BC35
    int bc35_28_95_sal_init(hal_uart_port_t uart_port);
    bc35_28_95_sal_init(HAL_UART_PORT_0);
#endif

    mqtt_log_init();

    client = mqtt_lease();

    mqtt_set_port(client, "1883");
    mqtt_set_host(client, "www.jiejie01.top"); //111.230.189.156
    mqtt_set_client_id(client, random_string(10));
    mqtt_set_user_name(client, random_string(10));
    mqtt_set_password(client, random_string(10));
    mqtt_set_clean_session(client, 1);

    error = mqtt_connect(client);

    MQTT_LOG_D("mqtt connect error is %#x", error);

    mqtt_subscribe(client, "tos-topic", QOS0, tos_topic_handler);

    MQTT_LOG_D("mqtt subscribe error is %#x", error);

    memset(&msg, 0, sizeof(msg));

    for (;;) {

        sprintf(buf, "welcome to mqttclient, this is a publish test, a rand number: %d ...", random_number());

        msg.qos = QOS0;
        msg.payload = (void *) buf;

        error = mqtt_publish(client, "tos-topic", &msg);

        tos_task_delay(4000);
    }
}


void application_entry(void *arg)
{
    mqttclient_task();
    while (1) {
        printf("This is a mqtt demo!rn");
        tos_task_delay(1000);
    }
}
