概述

FPGA学习基础知识每日总结

每日总结

前言
一、BCD8421码是什么？
二、过程
- 1.将十进制数转换成8421码
三、总结

前言

通过对每天工作的总结保证自己可以每天都有输出，既分享了知识，也加固自己的知识，最终的目的是自己可以建立一个知识体系。有个话很好，不成体系的知识是段子。

一、BCD8421码是什么？

我们日常生活中使用最多的是十进制，但是计算机中使用的二进制。为了解决进制之间的转换，就引入了BCD码；BCD码就是用四位二进制代码来表示一位十进制代码。他又可以划分为有权码和无权码，有权码可以判断他的大小最常用的就是8421码。

二、过程

1.将十进制数转换成8421码

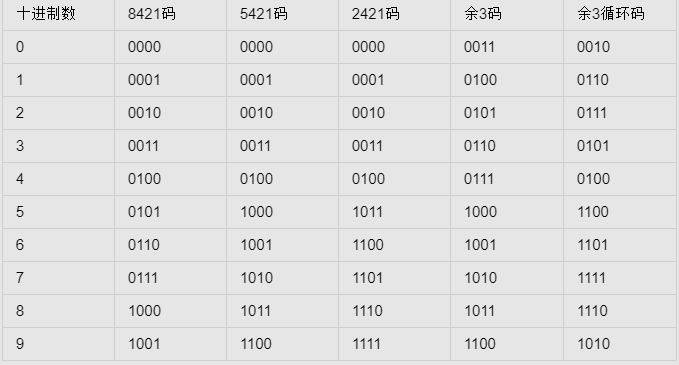

在这里插入图片描述
11 由11组成，1的BCD8421码是0001
所以十进制 11 用8421BCD码表示的大小是 00010001

三、总结

verilog 中表示一个数总共有三部分 <位宽>’<进制><数值大小>
其中位宽表示的是这数值大小转换成二进制后的位宽要小于等于给定的位宽；1’h9;就不行16进制9 用二进制表示是1001；就四位了。
8’h59 就可以 16进制59表示的数的大小是0101 1001 BCD8421码表示59也是这样的大小。所以在设计始终的时候可以这样做 num== 8’h59时； num=0；
这个数不是16进制转换成十进制的89，而是将十六进制转换成二进制，然后用二进制根据BCD8421码再对应十进制的大小，这就可以保证再计数60（0~59）后产生一个进位。
