我是靠谱客的博主拉长小蚂蚁，这篇文章主要介绍HDLBits 系列（19） 12小时时钟的Verilog设计，现在分享给大家，希望可以做个参考。

背景

原题复现

审题

我的设计

设计解释

欢迎加入

背景

这篇博客设计一个12小时的时钟，通过例化4bit BCD码计数器来设计，如果你给予的时钟周期是1s,则能够当做时钟来用哦。

原题复现

原题如下：

Create a set of counters suitable for use as a 12-hour clock (with am/pm indicator). Your counters are clocked by a fast-running clk, with a pulse on ena whenever your clock should increment (i.e., once per second).

reset resets the clock to 12:00 AM. pm is 0 for AM and 1 for PM. hh, mm, and ss are two BCD (Binary-Coded Decimal) digits each for hours (01-12), minutes (00-59), and seconds (00-59). Reset has higher priority than enable, and can occur even when not enabled.

用计数器设计一个带am/pm的12小时时钟。该计数器通过一个CLK进行计时，用ena使能信号来驱动时钟的递增。

reset信号将时钟复位为12：00 AM。信号pm为0代表AM，为1代表PM。hh、mm和ss由两个BCD计数器构成hours(01~12)， minutes(00~59) , second(00~59)。Reset信号比enable信号有更高的优先级，即使没有enable信号也可以进行复位操作。

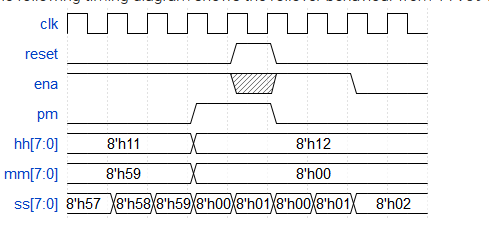

The following timing diagram shows the rollover behaviour from 11:59:59 AM to 12:00:00 PM and the synchronous reset and enable behaviour.

模块声明如下：

Module Declaration

复制代码

1
2
3
4
5
6
7
8
module top_module(
    input clk,
    input reset,
    input ena,
    output pm,
    output [7:0] hh,
    output [7:0] mm,
    output [7:0] ss);

审题

这个题目的几个要求：

能够进行12小时计数，那就要求有秒，分钟，小时；
使用BCD计数器来实现；
复位有效时，复位到12点；
要能够区分上下午，上午pm为0，下午pm为1；
复位比使能优先级更高；
由于是时钟，所以是从1点到12点；

我的设计

好了，这里为了解决这个大问题，我先设计一个秒和分钟的计数器，也就是能从0到59的模60BCD计数器：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
module count60(
	input clk,
	input reset,
	input en,
	output reg [7:0] cnt_out
	);

	always@(posedge clk) begin
		if(reset) cnt_out <= 0;
		else if(en) begin
			if(cnt_out == 8'h59) begin
				cnt_out <= 0;
			end
			else if(cnt_out[3:0] == 9) begin
				cnt_out[3:0] <= 0;
				cnt_out[7:4] <= cnt_out[7:4] + 1;
			end
			else begin
				cnt_out[3:0] <= cnt_out[3:0] + 1;
			end
		end

	end

endmodule

在设计一个从1计数到12的模12 BCD计数器：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
module count12 (
	input clk,    // Clock
	input reset,  // Asynchronous reset active high
	input en,
	output reg [7:0] cnt_out
	);

	always@(posedge clk) begin
		if(reset) cnt_out <= 8'h12;
		else if(en) begin
			if(cnt_out == 8'h12) begin
				cnt_out <= 1;
			end
			else if(cnt_out[3:0] == 9) begin
				cnt_out[3:0] <= 0;
				cnt_out[7:4] <= cnt_out[7:4] + 1;
			end
			else begin
				cnt_out[3:0] <= cnt_out[3:0] + 1;
			end
		end

	end

endmodule

最后，通过例化得到最终的12小时时钟：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
module top_module(
    input clk,
    input reset,
    input ena,
    output pm,
    output [7:0] hh,
    output [7:0] mm,
    output [7:0] ss);

	count60 inst_second(
		.clk(clk),
		.reset(reset),
		.en(ena),
		.cnt_out(ss)
		);

	count60 inst_min(
		.clk(clk),
		.reset(reset),
		.en(ena&(ss == 8'h59)),
		.cnt_out(mm)
		);

	count12 inst_hour(
		.clk(clk),
		.reset(reset),
		.en(ena&(ss == 8'h59)&(mm == 8'h59)),
		.cnt_out(hh)
		);

    reg p;
    always@(posedge clk) begin
        if(reset) p <= 0;
        else if(hh == 8'h11 && ss == 8'h59&& mm == 8'h59) p <= ~p;
        else ;
	end
	assign pm = p;

endmodule

设计解释

上面代码的最后一部分用于产生pm指示上下午的信号：

    reg p;
    always@(posedge clk) begin
        if(reset) p <= 0;
        else if(hh == 8'h11 && ss == 8'h59&& mm == 8'h59) p <= ~p;
        else ;
   end
   assign pm = p;

这样，设计就结束了。

通过例化模块的方式比在一个模块中写完整个设计要简洁，清晰，思路也更明朗了。
