1 二维绘图

MATLAB提供的二维绘图大致可以分为线型图（line）、条形图（bar）、填充图（area）、矢量图（direction）、放射图（radial）、射散图（scatter）六大类。

1.1 plot函数及设置

plot函数为最基本的线性图函数，其功能是绘制二维空间中的曲线。在使用此函数之前，需要先定义曲线上每一个点的 $x$ 及 $y$ 坐标。

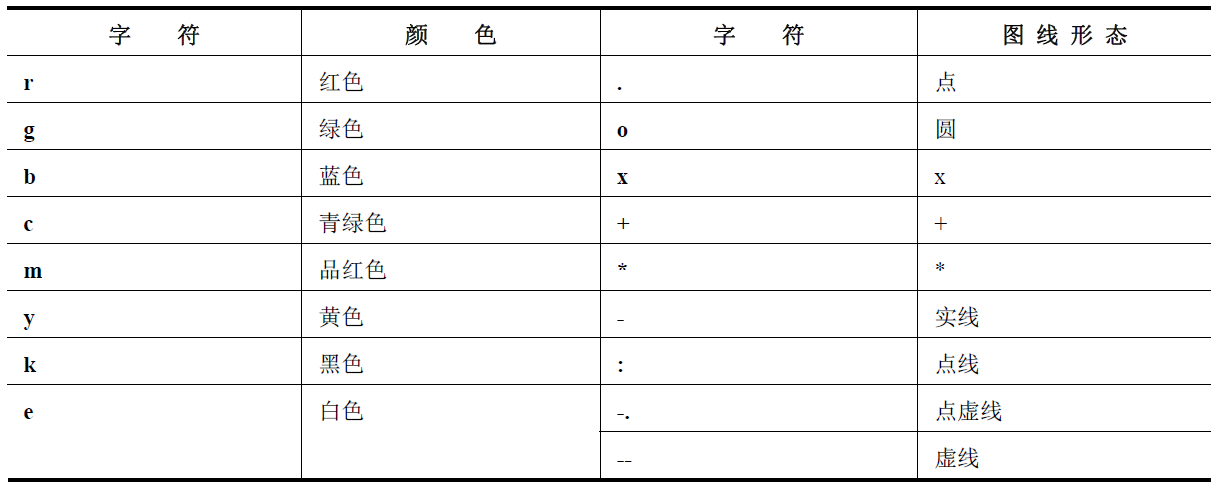

应用上述字符的不同组合就可以为图形设置不同的线态、颜色及标记。在调用时，这些字符应该置于单引号内，当字符多于一个时，各选项直接相连，不需要分隔符。

loglog、semilogx、semilogy和plot类似，可以直接在坐标后面加相关字符改变颜色、线态和标记。

双y坐标函数plotyy不可以直接对曲线属性（颜色、线态及标记）进行设置，需要借助句柄来实现设置。

极坐标绘图函数polar也可以直接对曲线属性进行设置，polar调用格式为 $polar(theta,rho,s)$（$theta$ 为弧度表示的角度矢量，$rho$ 表示相应的幅度矢量，$s$ 为图形属性设置选项：颜色、线态及标记）。

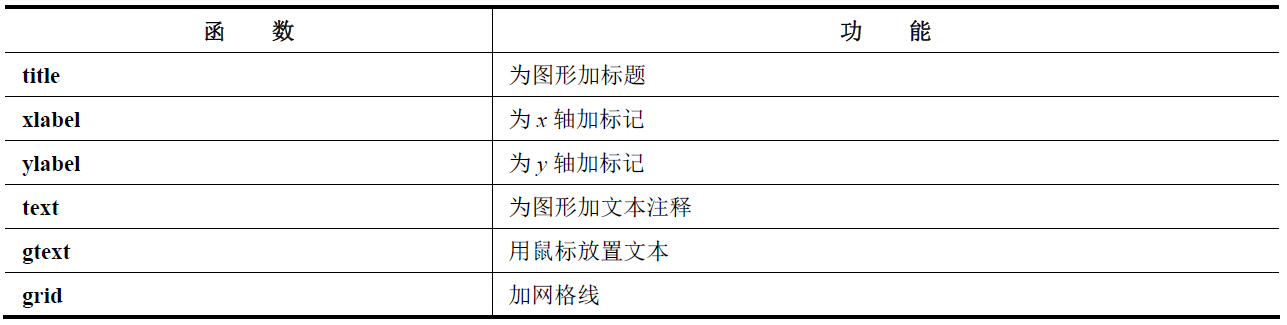

MATLAB提供了在图形上添加网格、标题、$x$ 轴标记、$y$ 轴标记等函数。

1.2 子图

有时因为某些原因，希望多幅图一起显示。这时候就可以借助于subplot函数，它可以将数个小图形同时画出于同一个视窗之中。subplot(m,n,p)表示整一个区域分成m*n块，选择第p块。示例如下：

示例代码：

y1 = [3.2, 4.1, 5.0, 5.6];
y2 = [2.5, 4.0, 3.35, 4.9];
subplot(2,1,1);
plot(y1)
title('Income')
subplot(2,1,2);
plot(y2)
title('Outgo')

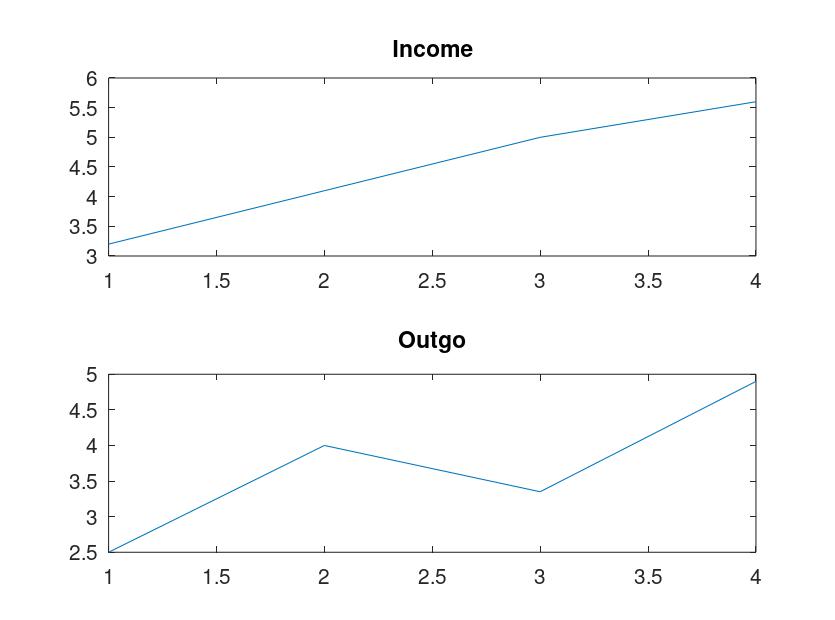

结果如下：

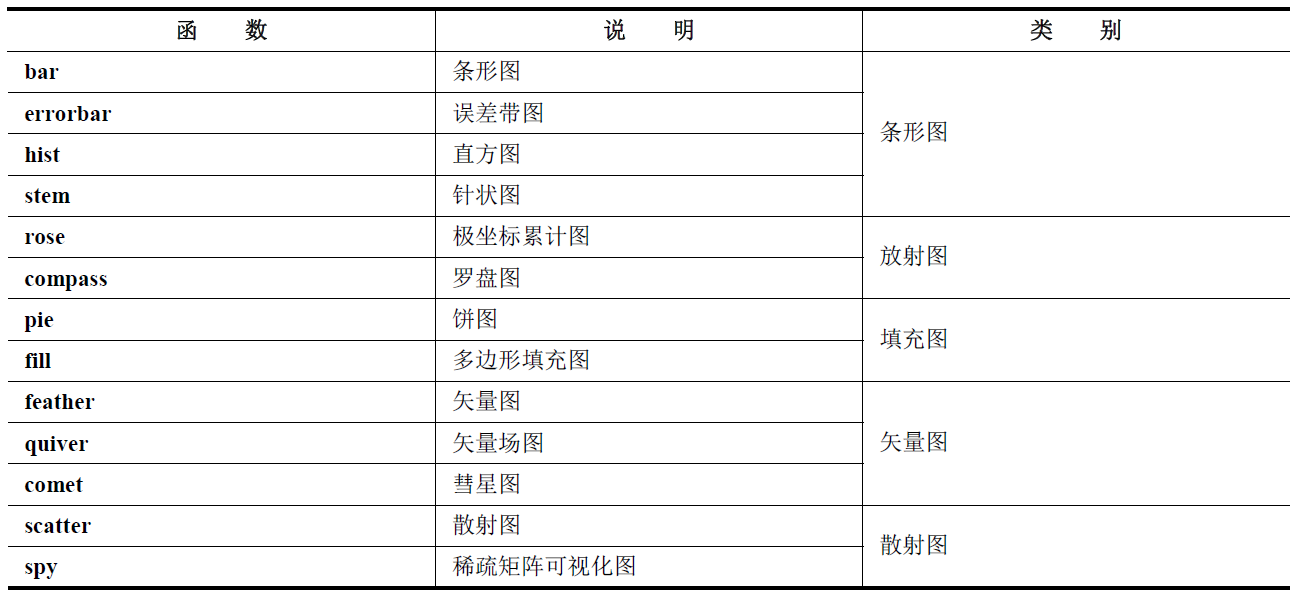

1.3 特殊二维图形

以上各函数均有其不同的用法和相应的独特用处。

2 三维绘图

2.1 三维曲线图

对应于二维空间的plot函数，三维的是plot3函数，其用法基本和plot一样。

如要改变曲线的颜色、线态、标记，跟plot函数一样，在坐标后面加相关字符即可。

在三维绘图函数中，还有一类比较基本的函数是网格（Mesh）函数，它产生的图形会根据高度的不同显示出不同颜色。

meshgrid可以将给定的区域按一定的方式划分成平面网格。

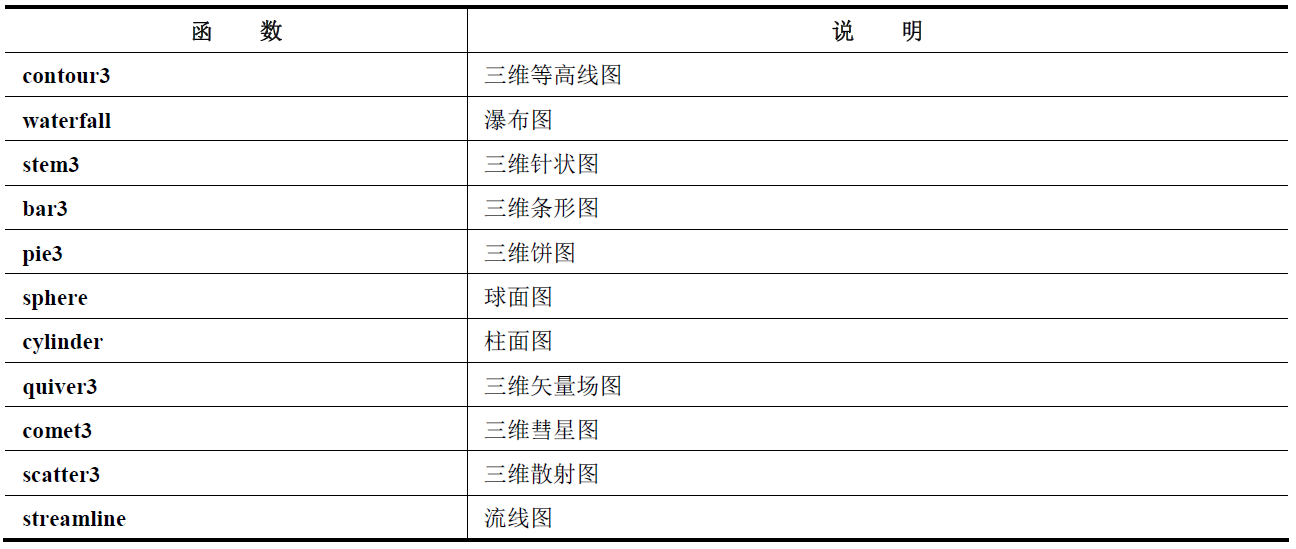

2.2 特殊三维图形

waterfall函数生成的图与meshz函数生成的图有点类似，都穿了“围裙”。不一样的地方是meshz函数是有网格的，而waterfall函数只有一个方向，所以，就有了瀑布的效果。

函数view()可以确定一个观察点，又称为视点，MATLAB可以作出在该视点观察原三维图形的新视图。

3 图形用户界面

图形用户界面（Graphical User Interface, GUI）是由图像对象构建的界面。一般一个GUI是一个图形显示，包括一个或多个含有控件的窗口。这些控件，称为组件，实现了用户跟机器的交互任务。GUI 的用户不需要创建脚本，输入命令行去完成任务。

4 Simulink仿真

Simulink将计算仿真和系统连接整合在一起，并提供了可视化的仿真环境、快捷简便的操作方法。

Simulink 是用于动态系统和嵌入式系统的多领域仿真和基于模型的设计工具。Simulink仿真的特点：交互建模与仿真、专用模块库、可扩充和定制、与MATLAB和工具箱集成。

Simulink模块库主要由公共模块库（Bus Creator等）和功能模块库（Continuous等）组成。

参考文献

MATLAB从入门到实践（第2版）
