概述

RK3399适配海华的AW-CM358SM模块（2.4G/5G WiFi,蓝牙5.0）以替代AP6256。
该模块的部分特性：

WIFI:
Backward compatibility with legacy 802.11 ac/ n/a/g/b technology.
Bluetooth:
Fully qualified Bluetooth BT4.2 and support Bluetooth 5.

内核配置

kernel/arch/arm64/boot/dts/rockchip/OK3399-C.dts
kernel/arch/arm64/configs/rockchip_linux_defconfig
kernel/drivers/net/wireless/rockchip_wlan/Kconfig
kernel/drivers/net/wireless/rockchip_wlan/Makefile

kernel/drivers/net/wireless/rockchip_wlan/wlan_src/
kernel/drivers/net/wireless/rockchip_wlan/muart_src/

设备树sdio总线的配置：

        sdio_pwrseq: sdio-pwrseq {
                compatible = "mmc-pwrseq-simple";
                clocks = <&ap6256_lpo_clk>;
                clock-names = "ext_clock";
                pinctrl-names = "default";
                pinctrl-0 = <&wifi_enable_h>;

                /*
                 * On the module itself this is one of these (depending
                 * on the actual card populated):
                 * - SDIO_RESET_L_WL_REG_ON
                 * - PDN (power down when low)
                 */
                reset-gpios = <&gpio4 RK_PD1 GPIO_ACTIVE_LOW>;
        };

&sdio0 {
        clock-frequency = <50000000>;
        clock-freq-min-max = <200000 50000000>;
        supports-sdio;
        bus-width = <4>;
        disable-wp;
        cap-sd-highspeed;
        cap-sdio-irq;
        keep-power-in-suspend;
        mmc-pwrseq = <&sdio_pwrseq>;
        non-removable;
        num-slots = <1>;
        pinctrl-names = "default";
        pinctrl-0 = <&sdio0_bus4 &sdio0_cmd &sdio0_clk>;
        sd-uhs-sdr104;
        status = "okay";
};

查看sdio总线下WiFi网卡挂载的设备节点

[root@rk3399:/]# ls /sys/bus/sdio/devices/
mmc0:0001:1
[root@rk3399:/]# ls /sys/bus/sdio/devices/mmc0:0001:1/
class  device  modalias  power  subsystem  uevent  vendor

sdio总线设备挂载需要注意的事项：
1、模块的上电时序

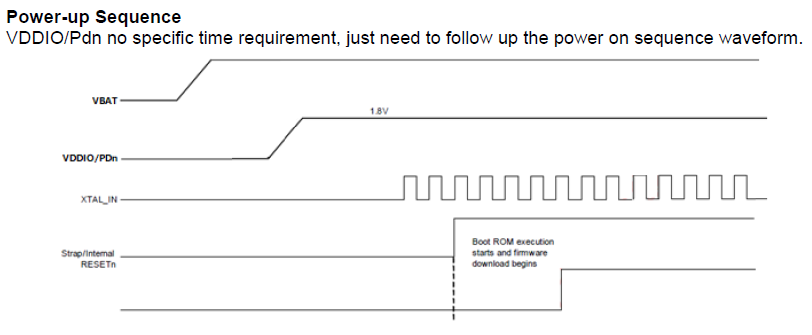

在这里插入图片描述
VDDIO/PDn

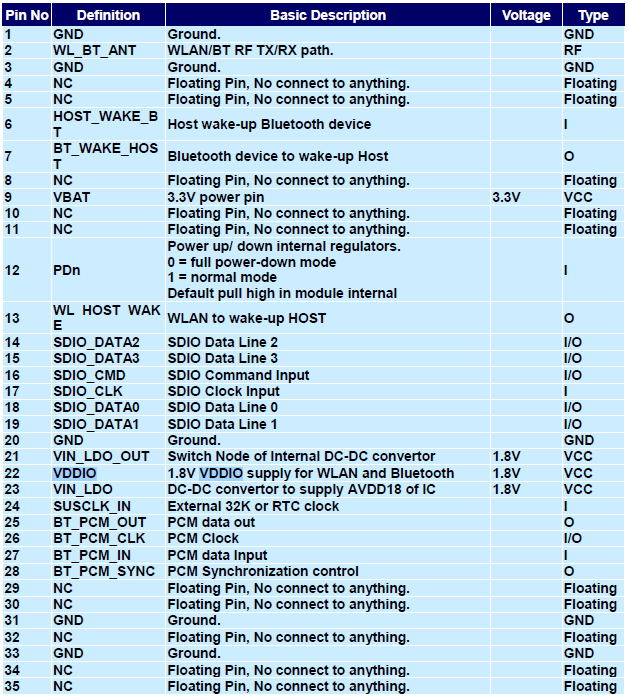

上电时序不对会导致sdio总线不能识别到WiFi模块，反过来如果sdio总线上没有设备生成，就可以推断是模块上电逻辑有问题，就可以针对性的去测量对应引脚的状态是否与手册要求的一致，比如pin12是否被上拉，VBAT、VDDIO引脚是否有对应的电平。

驱动模块加载

以单独编译驱动模块加载的方式进行测试，便于驱动的调试。模块加载的过程，通过查看打印信息判断模块加载是否成功，有无报错。加载完成以后通过判断网络接口功能是否正常判断模块驱动是否运行正常。

加载wifi驱动、固件
[root@rk3399:/]# insmod /data/mlan.ko
[root@rk3399:/]# insmod /data/sd8xxx.ko  cal_data_cfg=none fw_name=nxp/sduart8987_combo.bin sta_name=wlan cfg80211_wext=12
[ 1464.837431] wlan: Enable TX SG mode
[ 1464.837862] wlan: Enable RX SG mode
[ 1465.293412] Wlan: FW download over, firmwarelen=589648 downloaded 589648
[ 1466.225214] fw_cap_info=0x181cbf03, dev_cap_mask=0xffffffff
[ 1466.225733] max_p2p_conn = 8, max_sta_conn = 8
[ 1466.280973] IPv6: ADDRCONF(NETDEV_UP): wlan0: link is not ready
[ 1466.301868] IPv6: ADDRCONF(NETDEV_UP): uap0: link is not ready
[ 1466.319623] IPv6: ADDRCONF(NETDEV_UP): wfd0: link is not ready

[root@rk3399:/]# ifconfig
dummy0    Link encap:Ethernet  HWaddr EE:EF:0E:B6:E4:45
          inet6 addr: fe80::e949:3625:a397:3cf2/64 Scope:Link
          UP BROADCAST RUNNING NOARP  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:30 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:9172 (8.9 KiB)

eth0      Link encap:Ethernet  HWaddr 8E:81:A9:A9:BB:99
          UP BROADCAST MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:7 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:852 (852.0 B)
          Interrupt:24

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:1019 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1019 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1
          RX bytes:67677 (66.0 KiB)  TX bytes:67677 (66.0 KiB)

uap0      Link encap:Ethernet  HWaddr EC:2E:98:B4:E5:07
          UP BROADCAST MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

wfd0      Link encap:Ethernet  HWaddr EE:2E:98:B4:E4:07
          UP BROADCAST MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

wlan0     Link encap:Ethernet  HWaddr EC:2E:98:B4:E4:07
          UP BROADCAST MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

加载蓝牙驱动
[root@rk3399:/]# insmod /system/lib/modules/hci_uart.ko
[ 1794.962487] HCI UART driver ver 2.2-M2614100
[ 1794.962918] HCI H4 protocol initialized
[ 1794.963329] HCILL protocol initialized

功能验证

WiFi STA功能

WiFi STA功能使用wpa_supplicant工具配置wlan0接口进行验证。

[root@rk3399:/]# wifi.sh -i wlan0 -s "forlinx" -p fl03123102650

WiFi AP功能

AP功能对应的接口为uap0，使用hostapd创建热点。

vi /etc/hostapd.conf

interface=uap0

vi /etc/dnsmasq.conf

user=root
interface=uap0
dhcp-range=192.168.2.100,192.168.2.150,12h

vi /usr/bin/hostapd.sh

#!/bin/sh

echo 1 > /proc/sys/net/ipv4/ip_forward
iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

ifconfig uap0 up
ifconfig uap0 192.168.2.1
hostapd /etc/hostapd1.conf &

该模块有独立的wlan0、uap0两个节点，所以可以实现使用wlan0节点作为路由转发，uap0设置热点的方式来使用：

echo 1 > /proc/sys/net/ipv4/ip_forward
iptables -t nat -A POSTROUTING -o wlan0 -j MASQUERADE

蓝牙

使用hci工具进行配置，使用bluetoothctl、obexctl工具进行测试

hciattach /dev/ttyS0 any 115200 flow
hciconfig hci0 up
hciconfig -a
hcitool scan

bluetoothctl

obexctl.sh
