这里以自己调试 wifi 为例，将自己学习到的东西记录下，以君正 x1000e halley2 为例

原理图

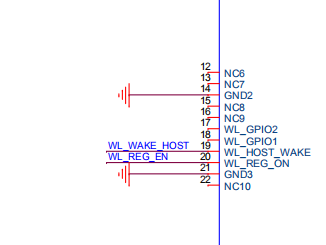

先看一个图

这里是 halley2 平台 wifi 芯片的原理图，其中需要关注的其实就红框中的，记住这个名字

WL_WAKE_HOST
WL_REG_EN

接着要发现这个名字有什么用

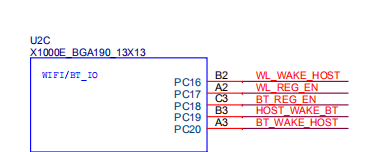

看这里，这个引脚分别对应 PC16,PC17

代码

这里的 PC16,PC17，就开始与代码上相对应了，在代码上一般就以 GPIO_PC(16),GPIO_PC(17)这样的宏来定义引脚。

当然，不同的平台会是不一样的名字，但基本规则是相似的，这时一般在 arch 目录下对应的平台中去找寻相关定义。比如这时候以 halley2 平台为例，就在 arch/xburst/soc-x1000/chip-x1000/halley2/halley2_v10 目录中。

#define GPIO_WIFI_RST_N         GPIO_PC(17)
#define GPIO_WIFI_WAKE          GPIO_PC(16)

这就是对应的定义，再看就是内核中如何定义这个 GPIO_PC 的

#define GPIO_PA(n)      (0*32 + n)
#define GPIO_PB(n)      (1*32 + n)
#define GPIO_PC(n)      (2*32 + n)
#define GPIO_PD(n)      (3*32 + n)
#define GPIO_PE(n)      (4*32 + n)
#define GPIO_PF(n)      (5*32 + n)

一般芯片提供商，会按这样的风格来定义具体的引脚，这种方式基本是通用的，其它的平台也可以类似这样来看。

总结

因为本身看过很多驱动的东西，但有些东西，可能因为太简单，不被关注，所以入门者就很难懂，也很难找到相关说明，就在这里记录一下吧。
