概述

一.ESP8266

ESP8266模块是一种串口转无线的芯片，一共有三种工作模式：STA、AP、STA+AP，而每种模式下又包括TCP服务器，TCP客户端，UDP三种子模式。
（一）串口无线AP模式
此模式下，模块作为无线 WIFI 热点，允许其他 WIFI 设备连接
到本模块，实现串口与其他设备之间的无线（WIFI）数据转换互传。该模式下，根据应用场景的不同，可以设置 3 个子模式：TCP 服务器、TCP 客户端，UDP。
（二）串口无线STA模式
此模式下，模块用于连接到无线网络，实现串口与其他设备之间的无线（WIFI）数据转换互传。该模式下，根据应用场景的不同，可以设置 3 个子模式：TCP 服务器、TCP 客户端，UDP。
（三）串口无线AP+STA模式
此模式下，模块既作无线 WIFI AP，又作无线 STA，
其他 WIFI 设备可以连接到该模块，模块也可以连接到其他无线网络，实现串口与其他设备之间的无线（WIFI）数据转换互传。该模式下，根据应用场景的不同，可以设置 9 个子模
式：（TCP 服务器、TCP 客户端，UDP）||（TCP 服务器、TCP 客户端，UDP）。

二.ESP8266与USB-TTL的连接

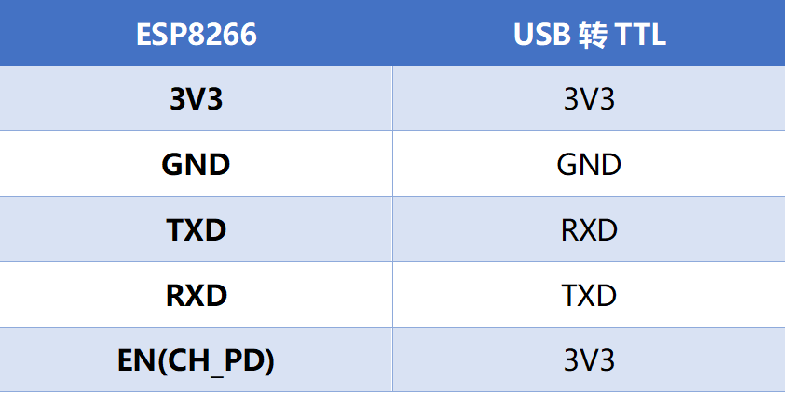

了解了ESP8266的几种工作模式，接下来就是ESP8266模块与USB转TTL模块的连接
在这里插入图片描述
特别注意：
（1）ESP8266最好用3.3V供电，5V供电容易使ESP8266模块发热。
（2）EN（CH_PD)引脚要接高电平，此引脚为高电平模式使能，低电平模块失能
（3）若是不通过USB转TTL模块供电，单独给ESP8266模块供电时，外接电源需要和USB-TTL模块共地，即把外接电源的地和USB_TTL的地连接在一起即可。

连接好之后，ESP8266模块红灯常亮，蓝灯闪烁两次即代表连接成功。本人在连接时就遇到了麻烦，反复确认连接是没有问题的，但红灯始终不亮，后来通过测试AT指令发现是可以的，所以我才确定自己的连接没有问题，是模块的电源指示灯坏了。所以当确定自己的连接没有问题时，可是试试AT指令是否正常，以此来断定是否模块的指示灯坏了。

三.ESP8266几种模式测试

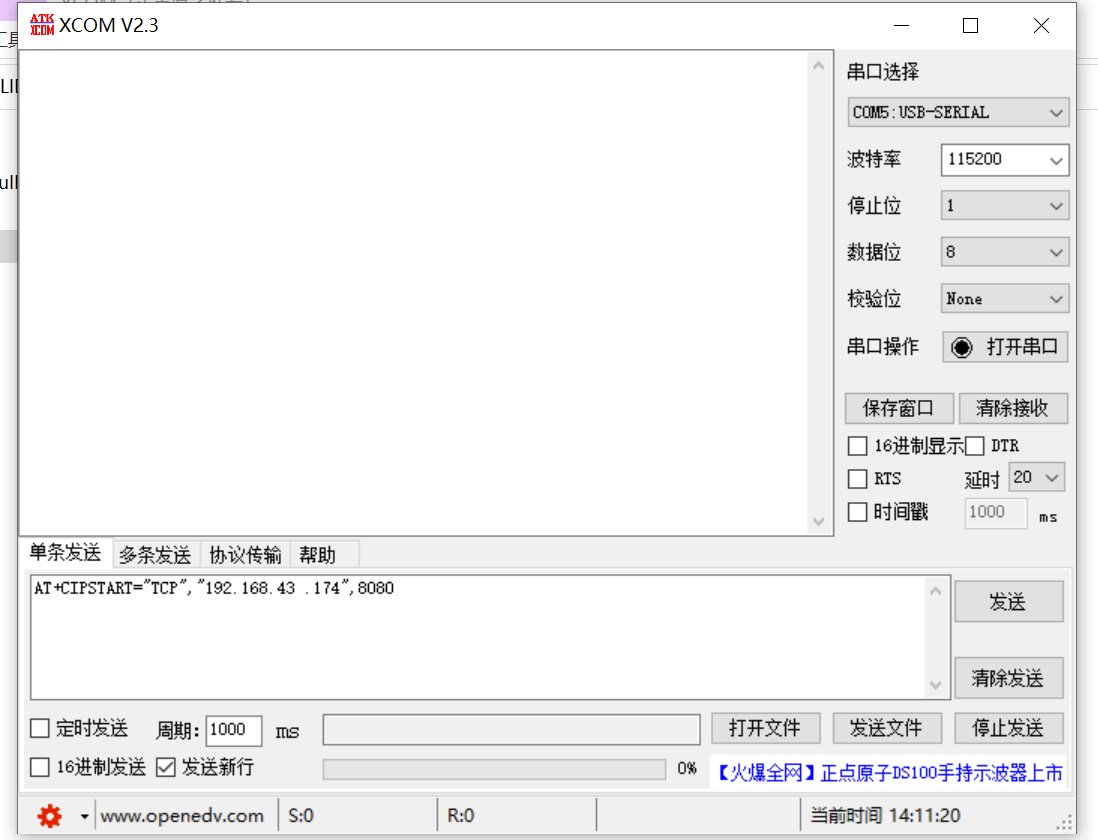

此部分我们需要准备两个软件：串口调试助手和网络调试助手
在这里插入图片描述

串口调试助手的波特率设置为115200,8个数据位，1个停止位，无奇偶校验位

（一）STA模式下做TCP服务器
1.AT+CWMODE=1 //设置模式为STA模式（1为STA模式、2为AP模式、3为STA+AP模式)
2.AT+RST 重启模块
3.AT+CWJAP=“WIFI热点名称“，”密码” //(ESP8266与电脑或手机要连接统一WIFI)
4.AT+CIFSR //查看此WIFI分配给模块的IP地址
5.AT+CIPMUX=1 //设置多连接（0为单连接，1为多连接），只有设置为多连接的情况下才可以开启服务器
6.AT+CIPSERVRE=1,8080 //1为通道号，8080为端口号

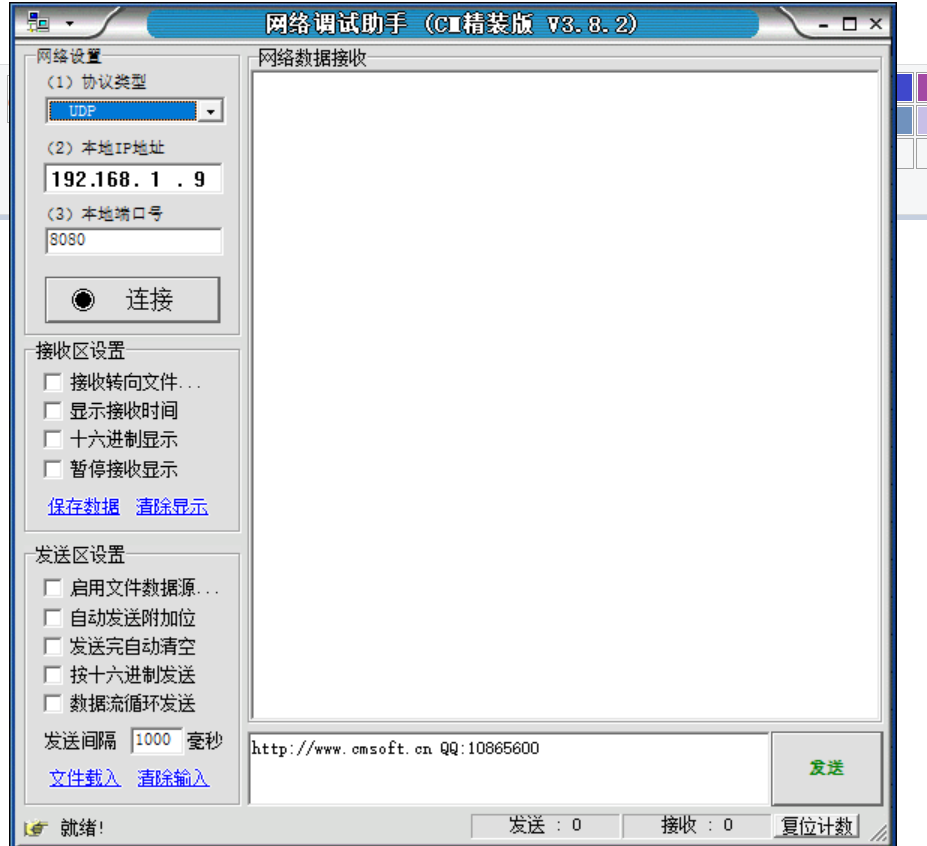

此时，ESP8266模块配置完成，然后打开网络调试助手
在这里插入图片描述
协议类型选择TCP Client(TCP客户端），服务器IP地址则是第四步查询到的分配给模块的IP地址，服务器端口号是在第六步中自己设置的。最后点击连接，打开网络调试助手。此时就可以实现电脑与模块之间的通信了

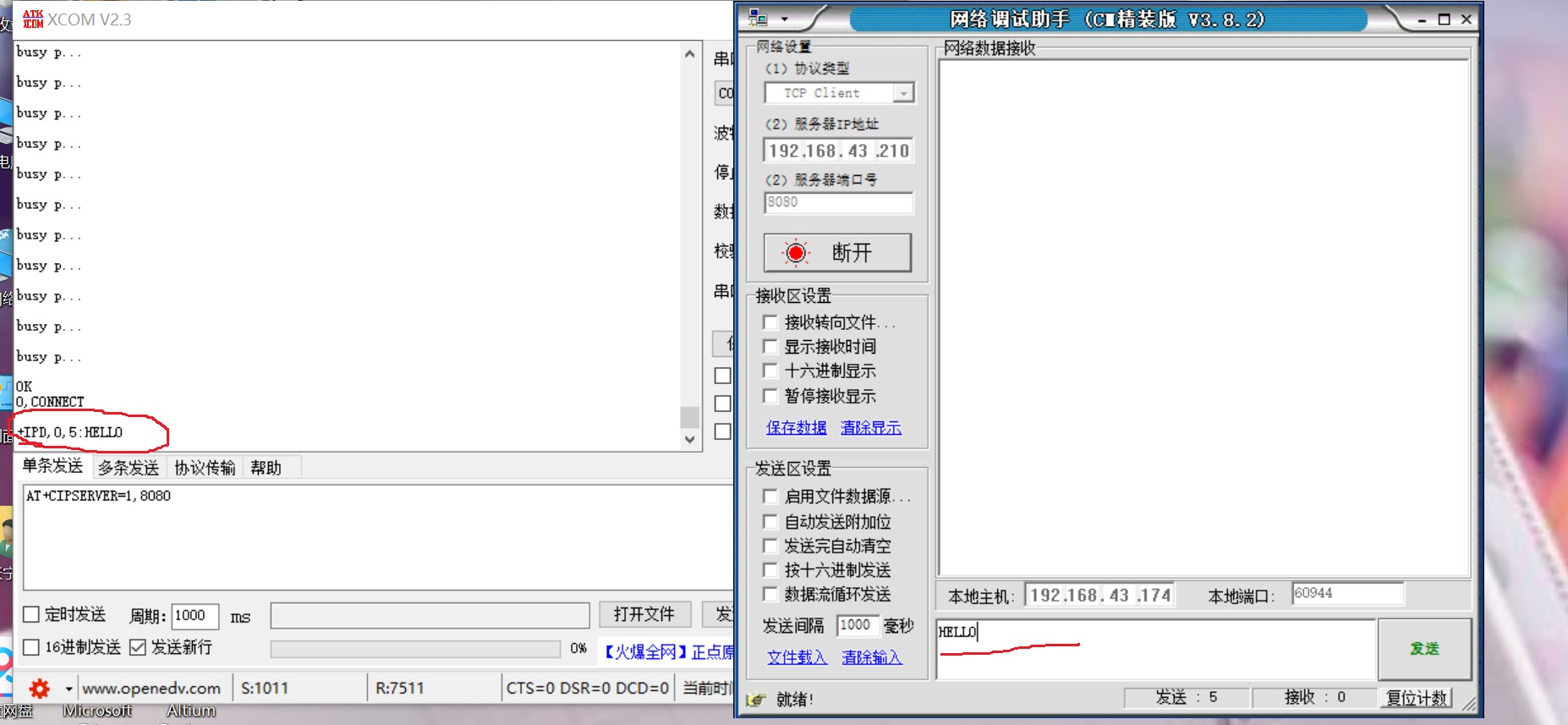

如下图所示，由网络调试助手发送消息，在串口调试助手上可以接收到消息
在这里插入图片描述

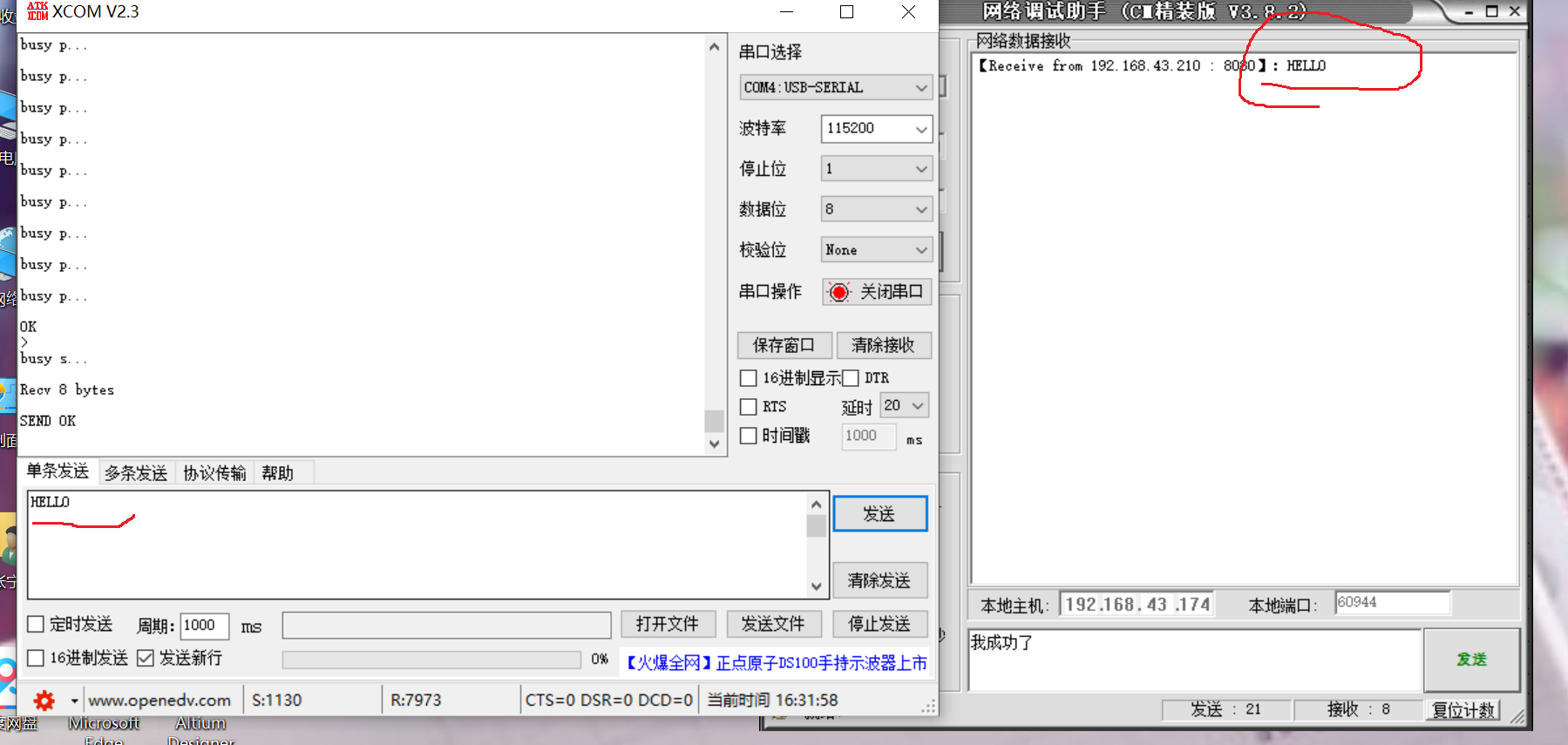

同样，也可由串口助手向网络调试助手发送消息
特别注意：串口助手发送消息前要先发送指令 AT+CIPSEND=0,8 //0表示通道号，8表示通信字节数
并且每发送一条消息都要发送一遍此指令

（二）STA模式下做TCP客户端（透传模式）
1.AT+CWMODE=1
2.AT+RST
3.AT+CWJAP=“WIFI热点名称“，”密码”
4.AT+CIPMUX=0 //设置为单连接，透传模式只能用单连接
5.AT+CIPMODE=1 //设置为透传模式，1为透传模式，0为非透传模式
6.打开网络调试助手，协议类型选择TCP Server，此时的服务器IP地址是自动识别的，不需要更改，服务器端口号可自行选择，最后点击连接，打开网络调试助手。
7.AT+CIPSTART=“TCP”,“网络调试助手服务器分配给客户端的IP地址”,“网络调试助手上设置的服务器端口号”
8.AT+CIPSEND //进入透传模式

上述8步完成后，便可实现两者之间的通信

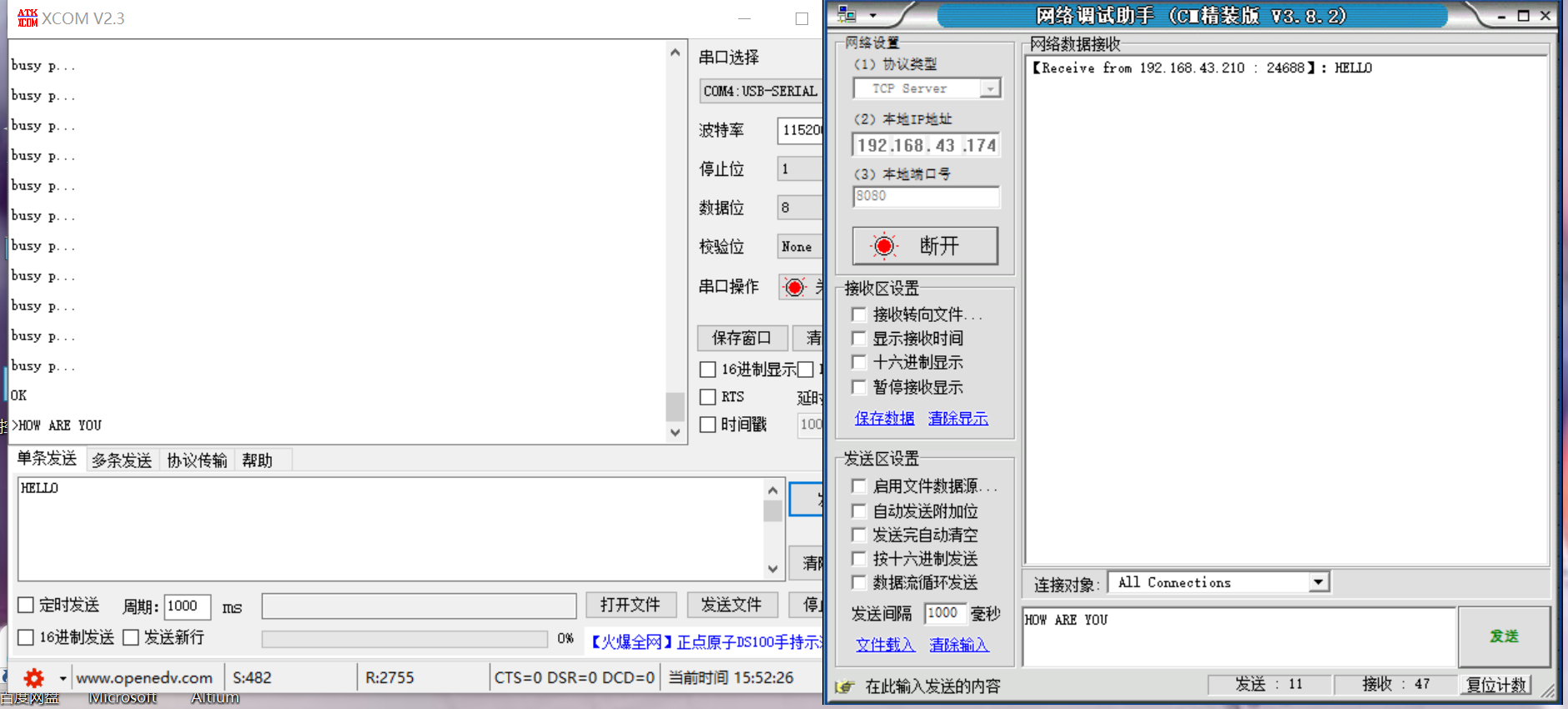

在这里插入图片描述
退出透传模式，只需发送由串口调试助手发送 +++ 即可
特别注意：一定要取消发送新行。（本人在调试时一直无法退出透传模式，最后发现是由于发送 +++时下面有太多空行导致无法退出，把空行全部删除后就成功退出了）
退出透传模式后可发现，串口助手发送消息网络调试助手接收不到了。此时再勾选上发送新行，就可继续发送AT指令了。

（三）AP模式下做TCP服务器
电脑或手机连接ESP8266模块发出的WiFi热点进行通信

1.AT+CWMODE=2
2.AT+RST
3.AT+CWSAP=“热点名称”，“热点密码，最长64位，最短为8位否则会加密失败”，通道号,加密方式
eg.AT+CWSAP=“HELLO”,“12345678”,1,4
4.AT+CIPAP？ //查看模块的IP地址
或AT+CIPAP=“192.xxx.xxx.xxx” //自己给模块设置一个IP地址
5.AT+CIPMUX=1
6.AT+CIPSERVRE=1,8080 //1为通道号，8080为端口号
7.打开电脑或手机连接ESP8266模块产生的WIFI信号，打开网络调试助手，协议类型选择TCP Client(TCP客户端），IP地址为第四步中查询到的模块IP地址或者是自己设置的IP，服务器端口号为第六步设置的。

上述7步完成后两者之间即可进行通信。同样此种模式下，模块若要给电脑或手机发送信息，在发送信息前都要发送指令AT+CIPSEND=0,8

（四）AP模式下做TCP客户端（透传模式）
1.AT+CWMODE=2
2.AT+RST
3.AT+CWSAP=“热点名称”，“热点密码，最长64位，最短为8位否则会加密失败”，通道号,加密方式
4.AT+CIPMUX=0 //设置为单连接
5.AT+CIPMODE=1 //设置为透传模式
6.打开电脑或手机连接ESP8266模块产生的WIFI信号，打开网络调试助手，协议类型选择TCP Server，此时的服务器IP地址是自动识别的，服务器端口号可自行选择，最后点击连接
7.AT+CIPSTART=“TCP”,“网络调试助手服务器分配给客户端的IP地址”,“网络调试助手上设置的服务器端口号”
8.AT+CIPSEND //进入透传模式

手机或电脑连接上ESP8266模块产生的WIFI信号后，二者即可进行通信。

本人小白一个，文中如有错误还请见谅。
