概述
1、设计思路
如何实现远程控制，这必须依托互联网强大的功能，通过一个平台来接收感知层的数据，同时也能控制感知层的设备。Arduino 与Ethernet W5100连接一个物联网服务平台，本次选择贝壳物联服务，实现远程控制LED灯亮灭，并将结果反馈至控制界面。

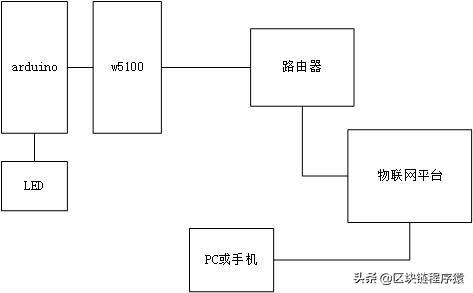

图1-1 原理图
2、硬件选择
Arduino uno R3 (其他Arduino板也可以) ×1
Ethernet W5100网络扩展板 ×1
面包板 ×1
电阻10K ×1
LED灯 ×1
面包板连接线 ×2
网线 ×1

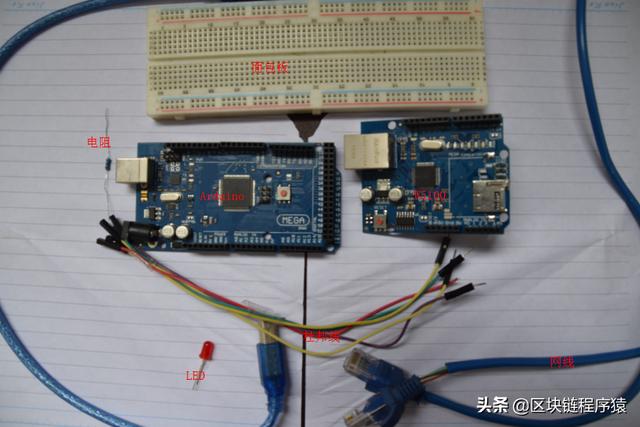

图2-1实物连接图
3、 接线

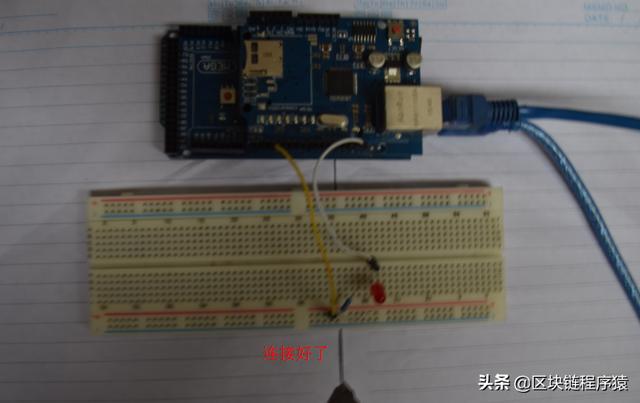

Arduino UNO R3与Ethernet W5100上下按针脚对应插连，W5100的网线插在路由器上。
LED灯接线对照表：
4、 物联平台设置

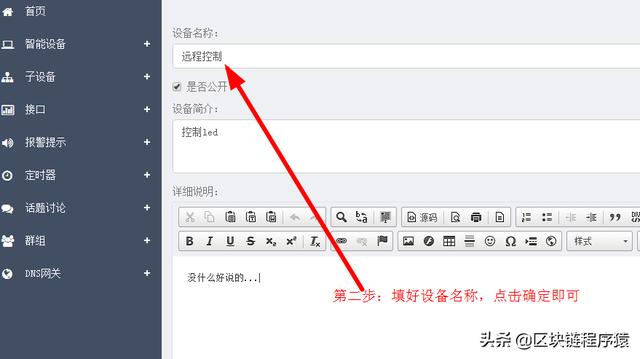

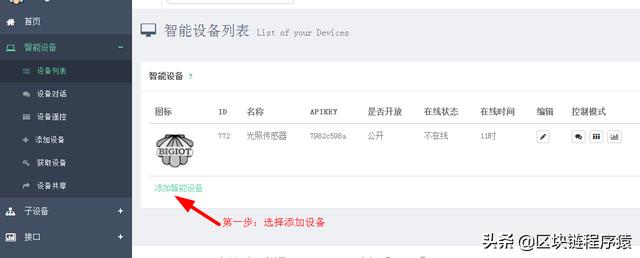

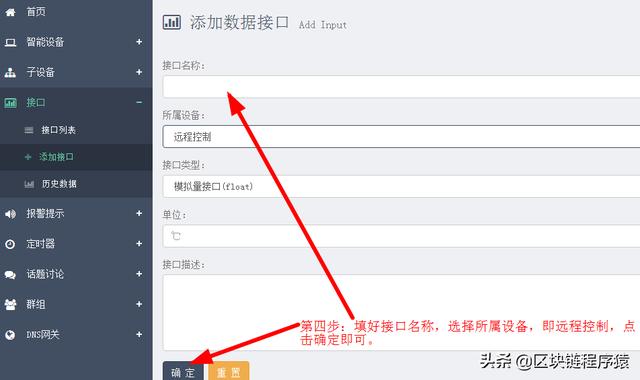

创建设备的appkey和设备ID。
5、 程序设计

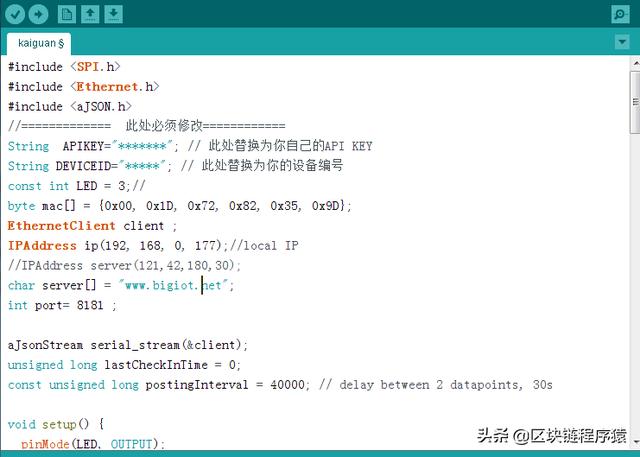

程序变量、常量定义。

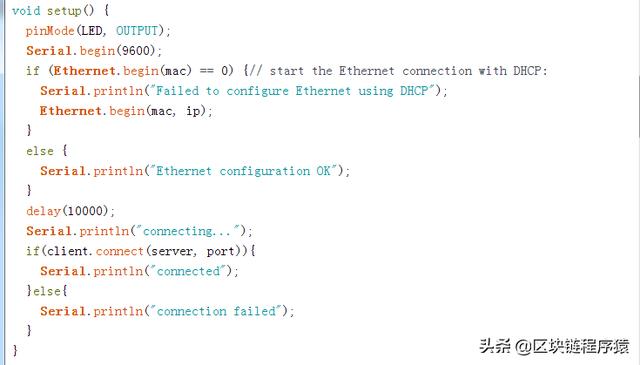

初始化中，w5100先获取IP地址，然后连接服务器。

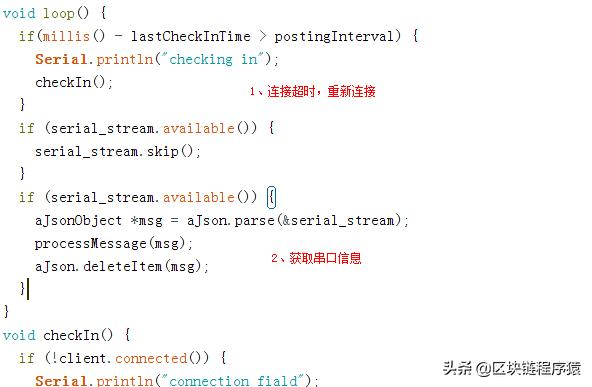

根据服务器下发的指令设置LED灯的开和关。
