STM32接入阿里云(FreeRTOS)-实现数据上传和命令下发

104 阅读 0 评论
我是靠谱客的博主 哭泣酸奶，最近开发中收集的这篇文章主要介绍STM32接入阿里云(FreeRTOS)-实现数据上传和命令下发，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

功能介绍：
将传感器采集的数据上传到阿里云，同时可以下发控制板上的LED灯（PC13）

前期准备：
1、首先你得有一个阿里云的账号，没有的话就注册一个
2、在物联网平台创建产品和设备

主要硬件准备：
1、STM32F103C8T6
2、ESP8266-01S模块
3、BH1750光照传感器

模块接线：
ESP8266-01S模块：TX–PA3 RX–PA2 RST–PA4 VCC–3.3 GND–GND
BH1750光照传感器:SDA–PB7 SCL–PB6 VCC–3.3V GND–GNG ADDR–不接

实验现象：

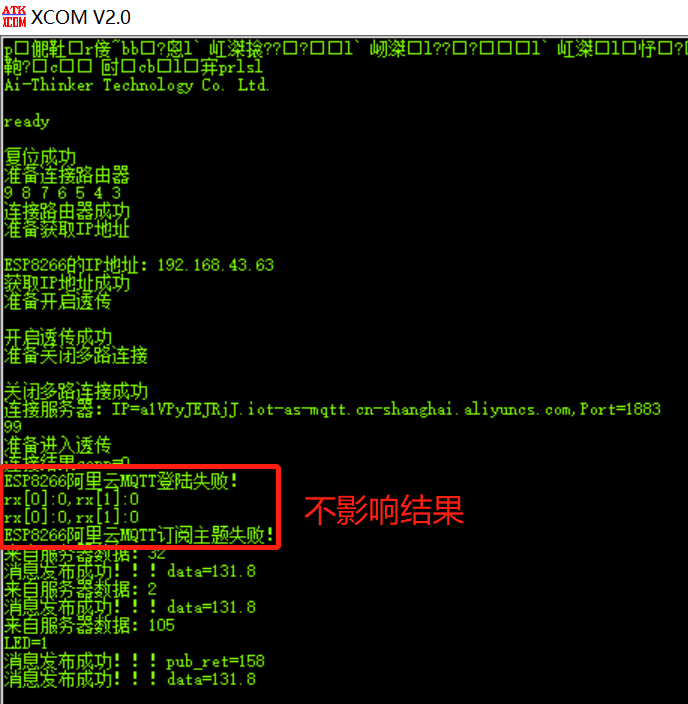

1、串口助手界面
说明下，登陆和订阅失败对接入不影响，具体原因我也不懂。
在这里插入图片描述

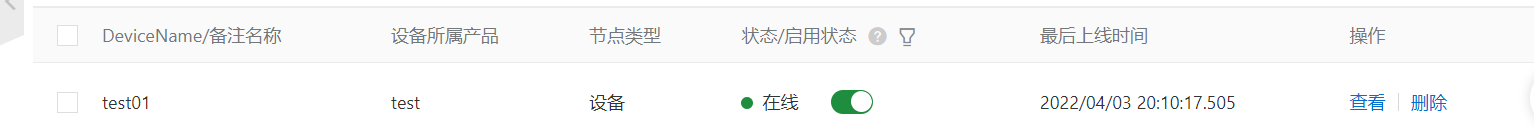

2、成功接入阿里云

在这里插入图片描述
3、成功上传光照数据
在这里插入图片描述

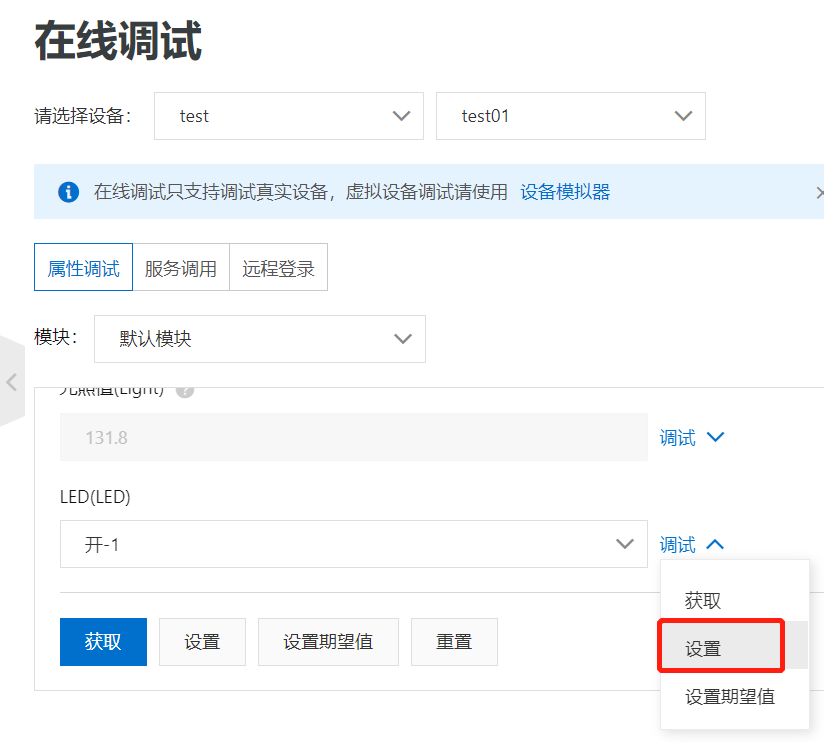

4、在线调试里可以下发控制命令
在这里插入图片描述

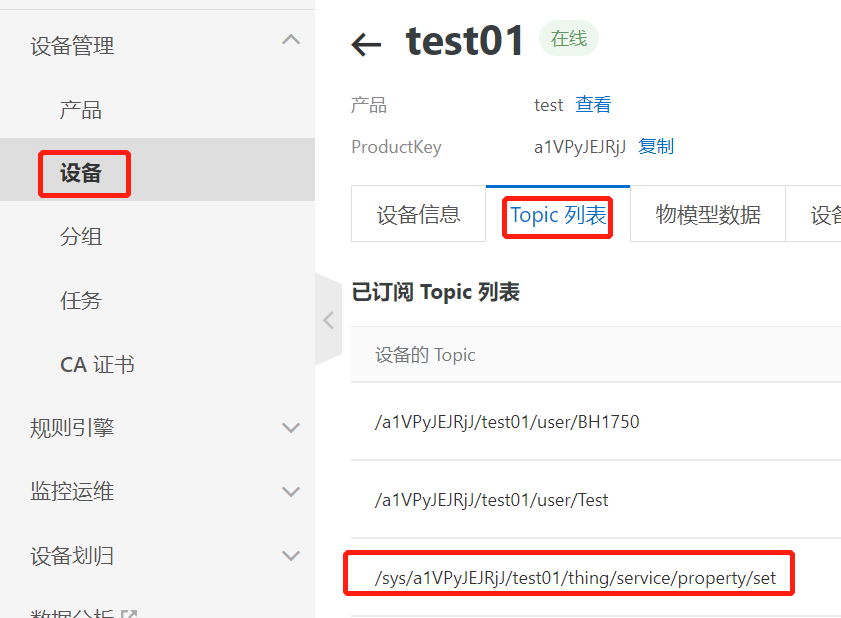

5、查看自己是否订阅成功
在这里插入图片描述

6、开发Web应用和移动应用，可以上物联网应用开发控制台 应用开发链接
简单开发的手机应用
在这里插入图片描述
代码需要修改的地方

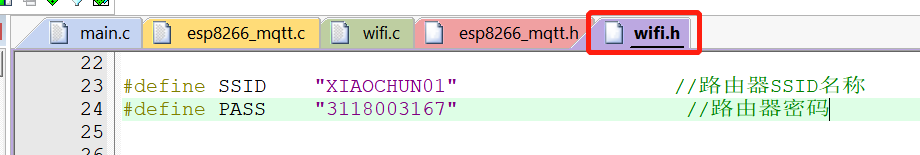

1、设置WIFI名称和密码
在这里插入图片描述

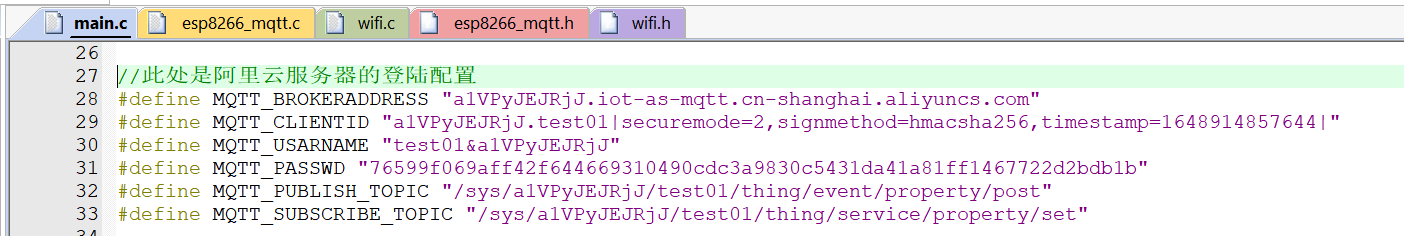

2、阿里云服务器的登陆配置
在这里插入图片描述

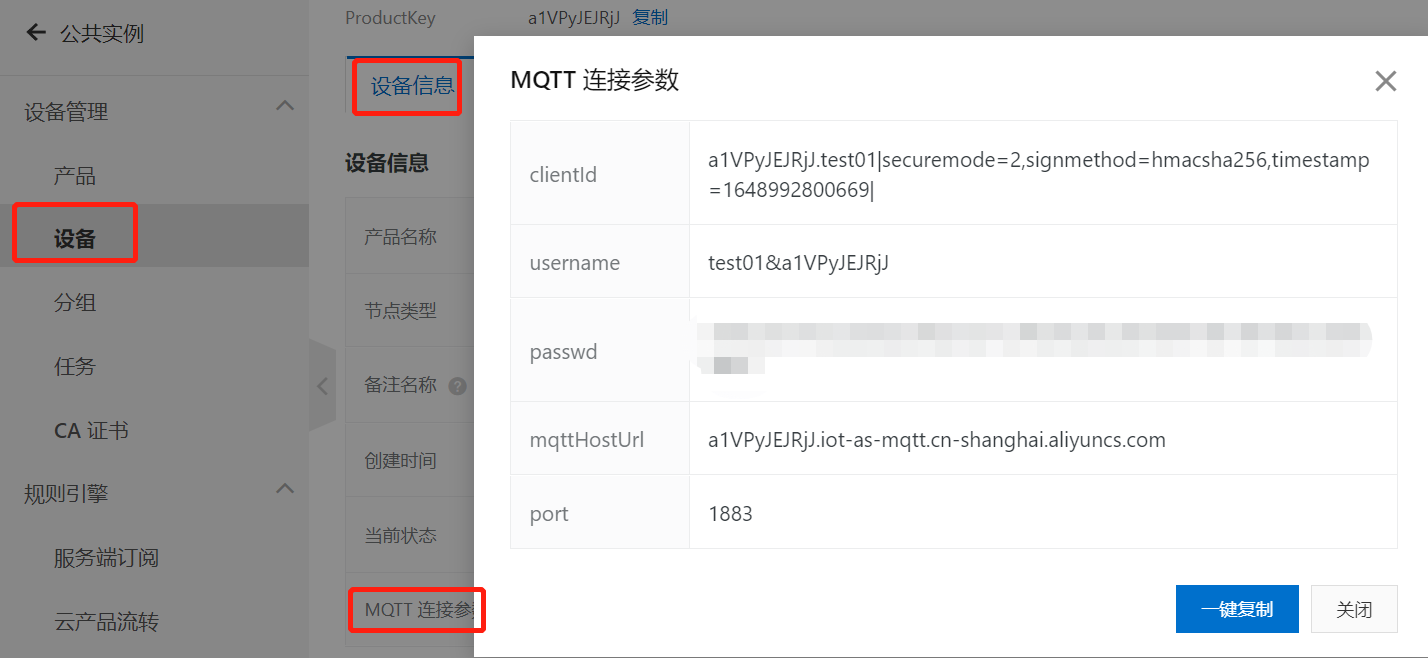

前3个参数获取方式：
在这里插入图片描述
后2个参数获取方式：

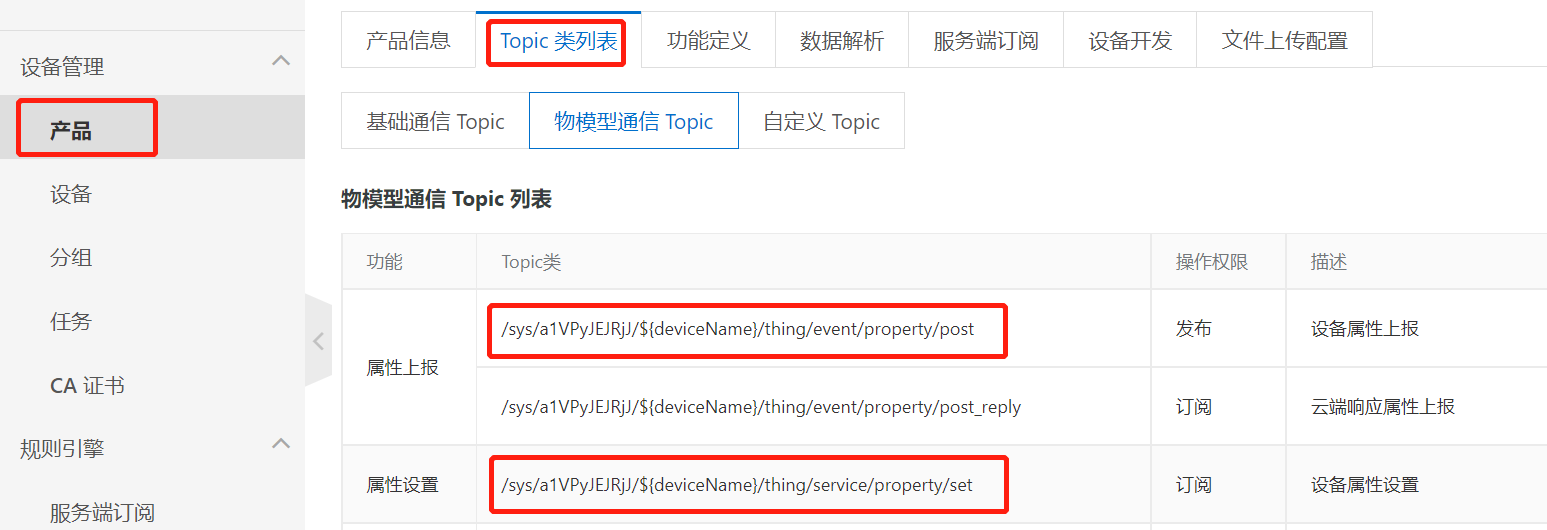

其中${deviceName}要改为自己设备的名称
在这里插入图片描述
3、数据流名（标识符）修改

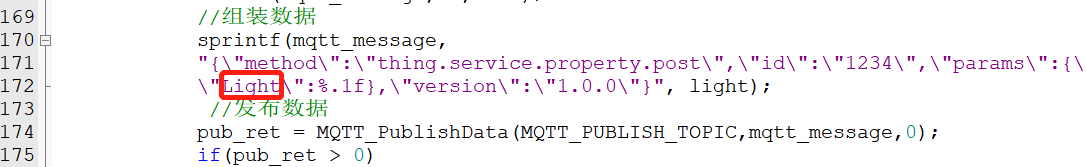

将Light、LED修改为你的标识符
在这里插入图片描述
在这里插入图片描述

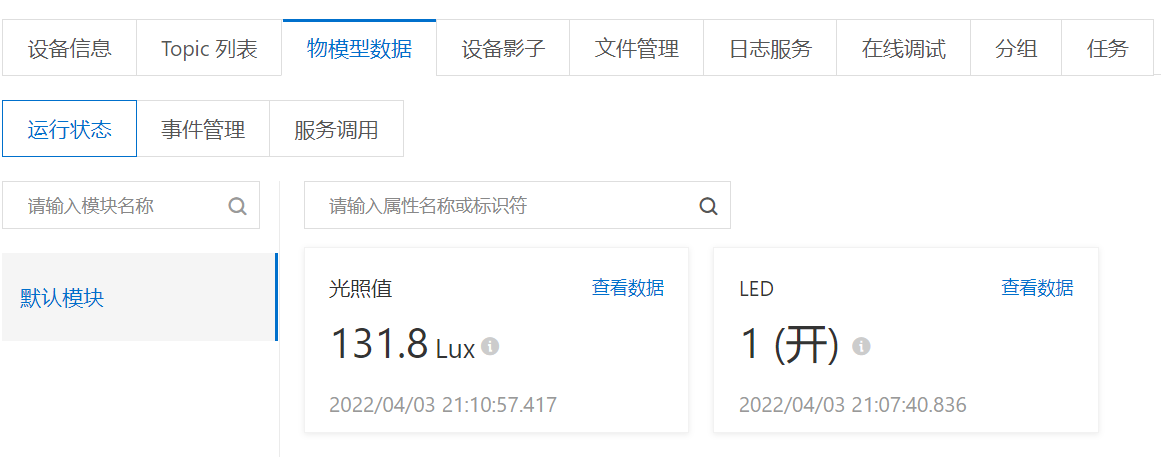

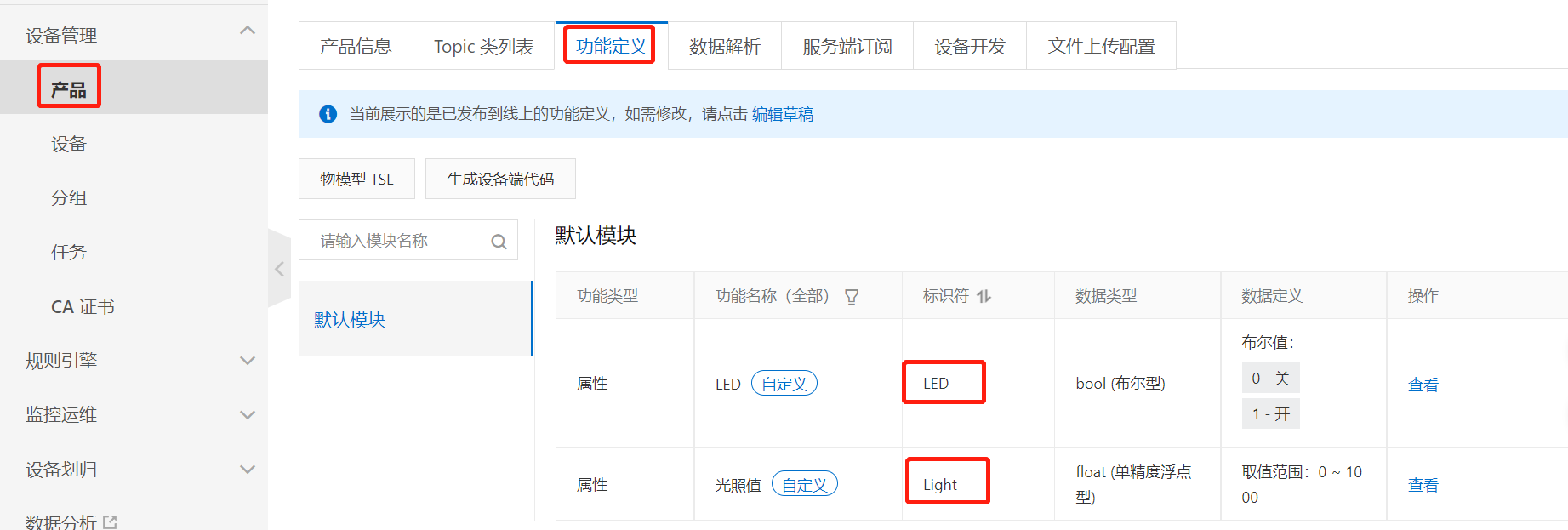

标识符查看方式：
在这里插入图片描述

部分代码实现
main.c文件

#include "stm32f10x.h"
#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "bh1750.h"
#include "string.h"

//ESP8266WIFI使用相关头文件
#include "uart2.h"
#include "wifi.h"
#include "timer3.h"
#include "structure.h"

//FreeRTOS系统相关头文件
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"

//MQTT协议相关头文件
#include "esp8266_mqtt.h"

//MQTT初始化函数
void ES8266_MQTT_Init(void);

//此处是阿里云服务器的登陆配置
#define MQTT_BROKERADDRESS "a1VPyJEJRjJ.iot-as-mqtt.cn-shanghai.aliyuncs.com"
#define MQTT_CLIENTID "a1VPyJEJRjJ.test01|securemode=2,signmethod=hmacsha256,timestamp=1648914857644|"
#define MQTT_USARNAME "test01&a1VPyJEJRjJ"
#define MQTT_PASSWD "76599f069aff42f644669310490cdc3a9830c5431da41a81ff1467722d2bdb1b"
#define	MQTT_PUBLISH_TOPIC "/sys/a1VPyJEJRjJ/test01/thing/event/property/post"
#define MQTT_SUBSCRIBE_TOPIC "/sys/a1VPyJEJRjJ/test01/thing/service/property/set"

char mqtt_message[300];	//MQTT的上报消息缓存

//服务器IP地址和端口号
char *IP = MQTT_BROKERADDRESS;
int Port = 1883;

//任务优先级
#define START_TASK_PRIO		1
//任务堆栈大小
#define START_STK_SIZE 		128
//任务句柄
TaskHandle_t StartTask_Handler;
//任务函数
void start_task(void *pvParameters);

//任务优先级
#define LED0_TASK_PRIO		2
//任务堆栈大小
#define LED0_STK_SIZE 		50
//任务句柄
TaskHandle_t LED0Task_Handler;
//任务函数
void led0_task(void *pvParameters);

//任务优先级
#define WIFI_TASK_PRIO		3
//任务堆栈大小
#define WIFI_STK_SIZE 		512
//任务句柄
TaskHandle_t WIFITask_Handler;
//任务函数
void wifi_task(void *pvParameters);


/* Uart2 - Wifi 的消息接收队列 */
#define Wifi_MESSAGE_Q_NUM   4   		//接收数据的消息队列的数量
QueueHandle_t Wifi_Message_Queue;		//信息队列句柄

float light ;   //光照值

//主函数
int main(void)
{
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//设置系统中断优先级分组4
    delay_init();               //初始化系统时钟
	LED_Init();                 //LED初始化
    uart_init(115200);     	    //初始化串口1
    uart2_init(115200);         //初始化串口2
    Timer3_Configuration(5);    //Tim3定时器，用于wifi-uart2的接收完成
    WiFi_ResetIO_Init();		//wifi - RST引脚初始化

    printf("初始化完成，开始创建任务rn");

    //创建开始任务
    xTaskCreate((TaskFunction_t )start_task,            //任务函数
                (const char*    )"start_task",          //任务名称
                (uint16_t       )START_STK_SIZE,        //任务堆栈大小
                (void*          )NULL,                  //传递给任务函数的参数
                (UBaseType_t    )START_TASK_PRIO,       //任务优先级
                (TaskHandle_t*  )&StartTask_Handler);   //任务句柄
    vTaskStartScheduler();          //开启任务调度
}


 //开始任务任务函数
void start_task(void *pvParameters)
{
    taskENTER_CRITICAL();           //进入临界区

    //创建 Uart2 - Wifi 接收消息队列
    Wifi_Message_Queue = xQueueCreate(Wifi_MESSAGE_Q_NUM,1); //队列项数目是Wifi_MESSAGE_Q_NUM，队列项长度是串口DMA接收缓冲区长度

    //创建LED0任务
    xTaskCreate((TaskFunction_t )led0_task,
                (const char*    )"led0_task",
                (uint16_t       )LED0_STK_SIZE,
                (void*          )NULL,
                (UBaseType_t    )LED0_TASK_PRIO,
                (TaskHandle_t*  )&LED0Task_Handler);

    //创建wifi_task任务
    xTaskCreate((TaskFunction_t )wifi_task,
                (const char*    )"wifi_task",
                (uint16_t       )WIFI_STK_SIZE,
                (void*          )NULL,
                (UBaseType_t    )WIFI_TASK_PRIO,
                (TaskHandle_t*  )&WIFITask_Handler);

    vTaskDelete(StartTask_Handler); //删除开始任务
    taskEXIT_CRITICAL();            //退出临界区
}

//LED0任务函数
void led0_task(void *pvParameters)
{
	//光照传感器初始化
    BH1750_Init();
    while(1)
    {
        //printf("led0_task !!!rn");
		/* 采集数据 */
		light = LIght_Intensity();	//读取光照强度的值
        vTaskDelay(500);
    }
}

//WIFI任务函数
void wifi_task(void *pvParameters)
{
	uint8_t pub_cnt = 0,pub_ret;
	uint16_t Counter_MQTT_Heart = 0;
    char *recv;
    //MQTT协议初始化
    ES8266_MQTT_Init();

    while(1)
    {
        //心跳包发送
		if(Counter_MQTT_Heart++>300)
		{
			Counter_MQTT_Heart = 0;
			MQTT_SentHeart();
		}

		/* 发送数据 */
		 pub_cnt++;
		if(0 == pub_cnt%500) //约3S发送一次数据
		{
			pub_cnt = 0;
			memset(mqtt_message, 0, 300);
			//组装数据
			sprintf(mqtt_message,
			"{"method":"thing.service.property.post","id":"1234","params":{
			"Light":%.1f},"version":"1.0.0"}", light);
			 //发布数据
			pub_ret = MQTT_PublishData(MQTT_PUBLISH_TOPIC,mqtt_message,0);
			if(pub_ret > 0)
			{
				printf("消息发布成功！！！data=%.1frn", light);
			}
			else
			{
				printf("消息发布失败！！！pub_ret=%drn", pub_ret);
			}
		}
        //收到数据
        if((WifiMsg.U2_RxCompleted == 1) && (Usart2_RxCounter > 1))
        {
            printf("来自服务器数据：%drn", Usart2_RxCounter);

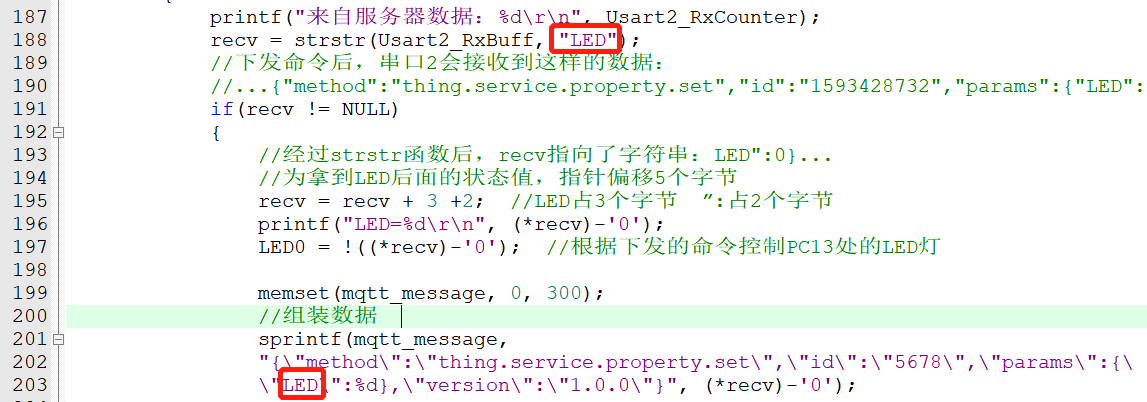

			recv = strstr(Usart2_RxBuff, "LED");
            //下发命令后，串口2会接收到这样的数据：
			//...{"method":"thing.service.property.set","id":"1593428732","params":{"LED":1},"version":"1.0.0"}
            if(recv != NULL)
            {
				//经过strstr函数后，recv指向了字符串：LED":0}...
				//为拿到LED后面的状态值，指针偏移5个字节
				recv = recv + 3 +2;  //LED占3个字节  ”:占2个字节
                printf("LED=%drn", (*recv)-'0');
                LED0 = !((*recv)-'0');  //根据下发的命令控制PC13处的LED灯

                memset(mqtt_message, 0, 300);
                //组装数据  id 1454479553
                sprintf(mqtt_message,
                "{"method":"thing.service.property.set","id":"5678","params":{
                "LED":%d},"version":"1.0.0"}", (*recv)-'0');

                //发布数据
                pub_ret = MQTT_PublishData(MQTT_PUBLISH_TOPIC,mqtt_message,0);
                if(pub_ret > 0)
                {
                    printf("消息发布成功！！！pub_ret=%drn", pub_ret);
                }
                else
                {
                    printf("消息发布失败！！！pub_ret=%drn", pub_ret);
                }
            }
            //将标志位和数据清空
            memset(Usart2_RxBuff, 0, sizeof(Usart2_RxBuff));
            WifiMsg.U2_RxCompleted = 0;
            Usart2_RxCounter = 0;
        }
        vTaskDelay(10);
    }
}

如果需要上传多个数据，可以参考下面
同时上传了标识符为Light和myData的数据

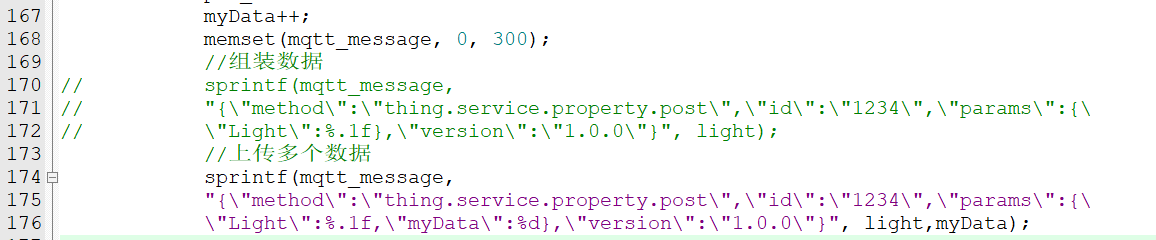

在这里插入图片描述

			//上传多个数据
			sprintf(mqtt_message,
			"{"method":"thing.service.property.post","id":"1234","params":{
			"Light":%.1f,"myData":%d},"version":"1.0.0"}", light,myData);

最后附上参考
参考和借鉴了某位大佬的文章文章链接

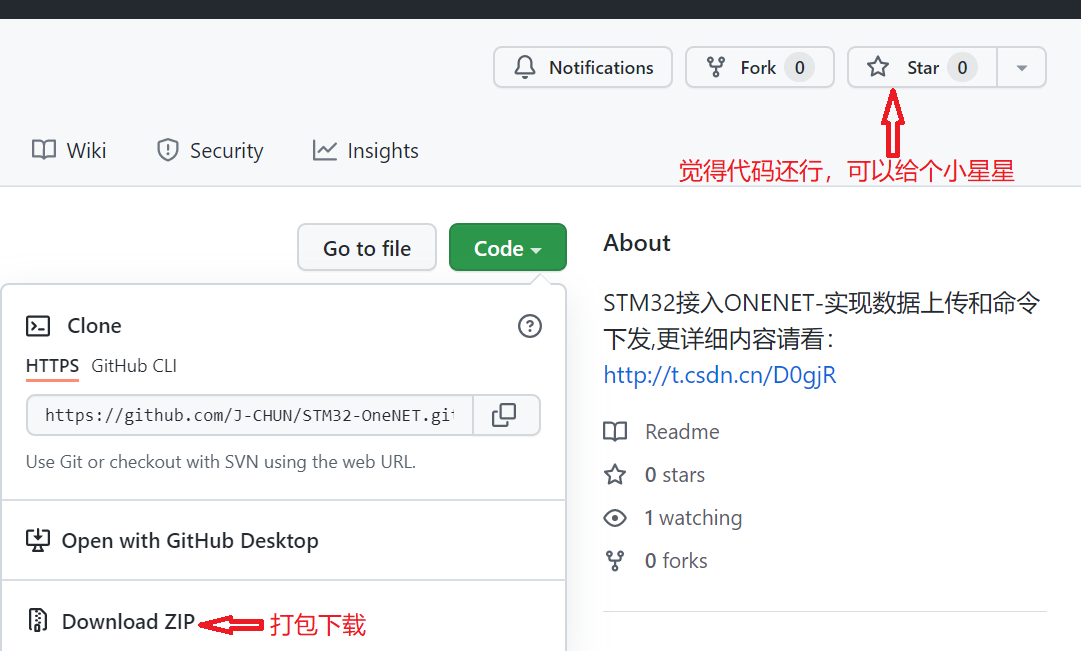

需要源码的可以自行下载。代码下载链接
