4G DTU+MODBUS温湿度传感器+MQTT连接湖畔云

4G DTU+MODBUS温湿度传感器+MQTT连接湖畔云

一、材料准备
二、设备连接
2.1、插入物联网卡/电话卡、小天线
2.2、4G DTU+USB转232串口线接线
2.3、4G DTU+MODBUS温湿度传感器+USB转485串口线接线
2.4、风扇接线
三、湖畔云物联网平台创建产品、设备
3.1、账户注册、登入
3.2、创建产品
3.3、添加设备
3.4、添加自定义Topic控制继电器
四、程序下载，配置
4.1、使用ST-LINK仿真器下载程序
4.2、使用湖畔云在线工具计算密钥、ID、Name
4.3、使用湖畔云MQTT配置工具，进行配置

一、材料准备
准备以下材料


二、设备连接
2.1、插入物联网卡/电话卡、小天线

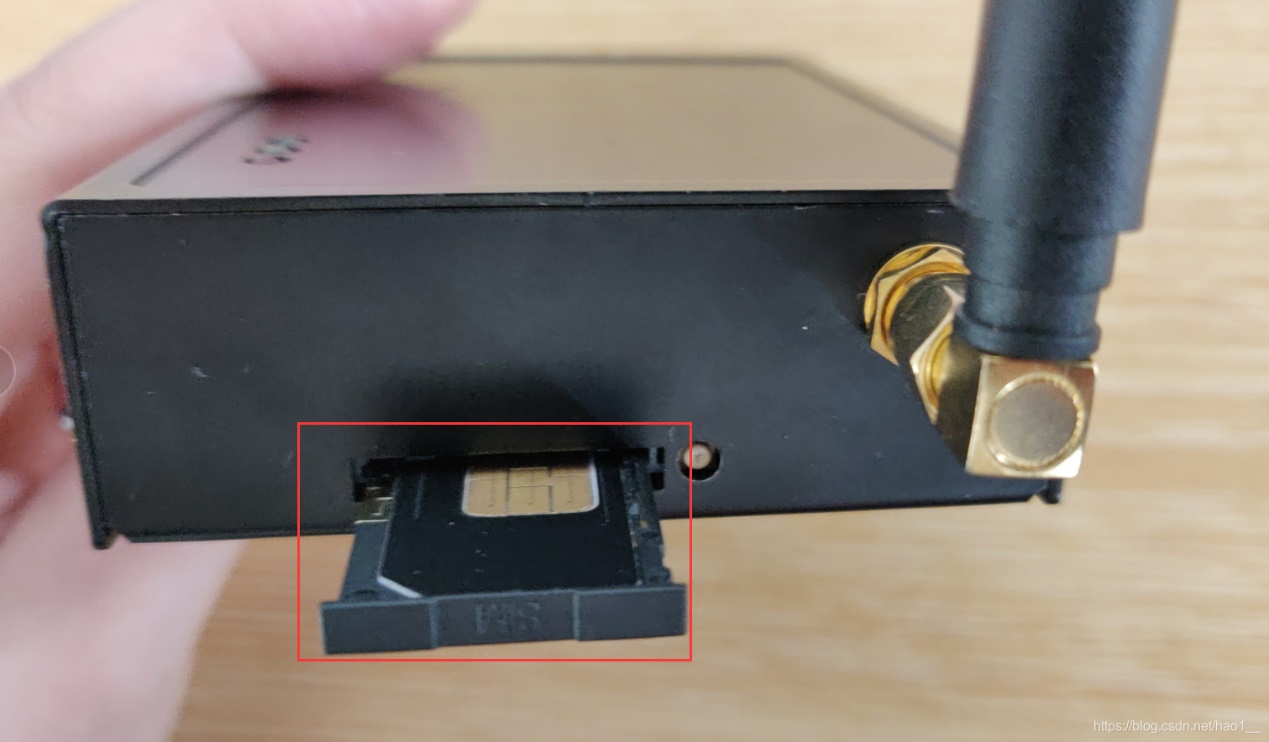

在4G DTU模块侧面找到下图这个圆形的小孔，用螺丝刀或者类似坚硬的东西往这个原点稍微用力戳下去。

卡槽弹出来之后将物联卡/电话卡放入，移动、联通、电信卡都可以放入，由于该模块的基站定位目前仅支持电信卡，建议使用电信卡。

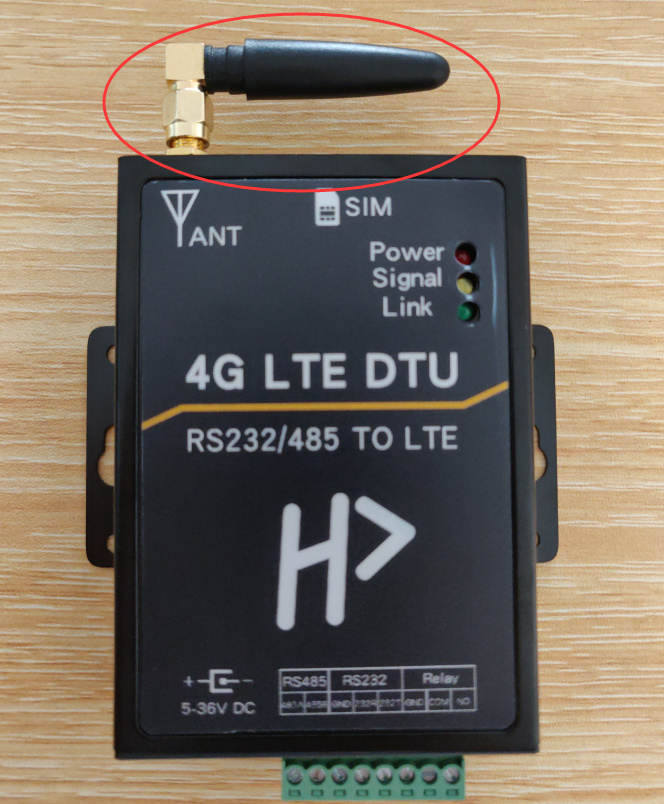

将GSM小辣椒天线接到模块上，如下图。

2.2、4G DTU+232转USB模块接线

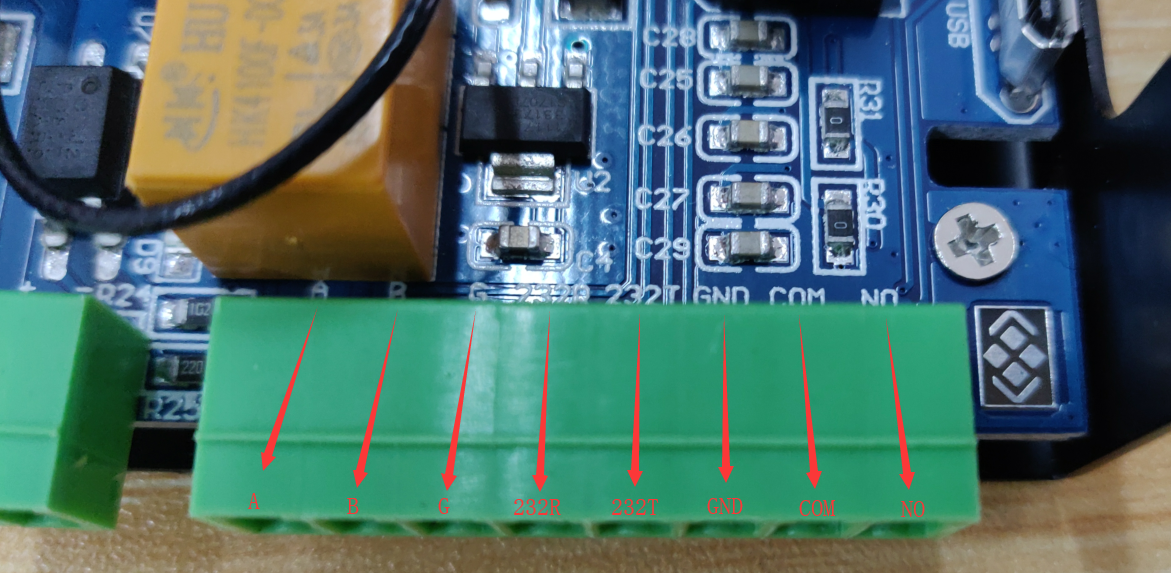

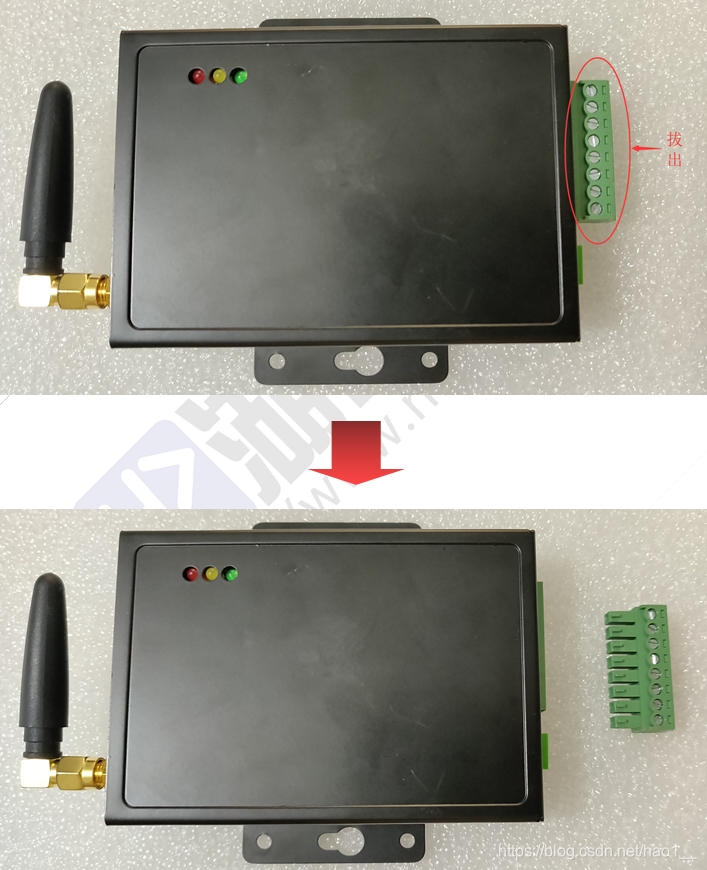

首先先把接线端子拔出（因为用的是杜邦线连接）

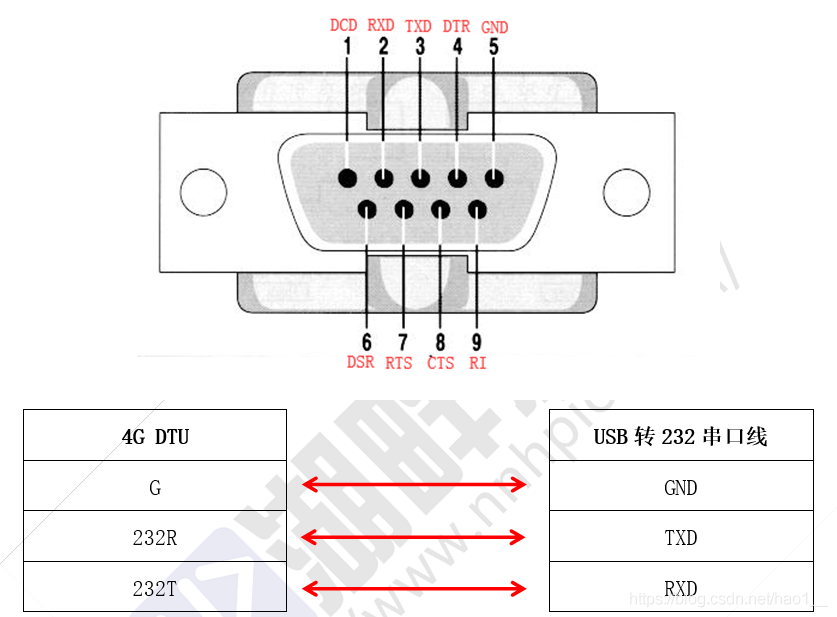

然后使用3条杜邦线接入4GDTU模块 G，232R，232T中 （为方便说明下图把外壳拆了）

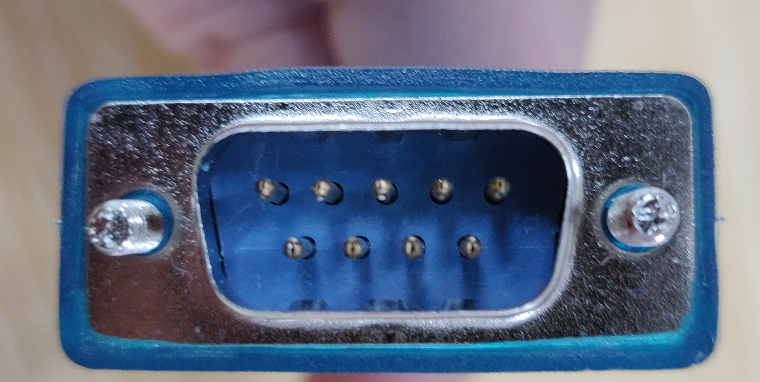

接着把另一头杜邦线接入USB转232串口线，USB转232串口线的USB接口接入电脑



2.3、4G DTU+MODBUS温湿度传感器+USB转485串口线接线

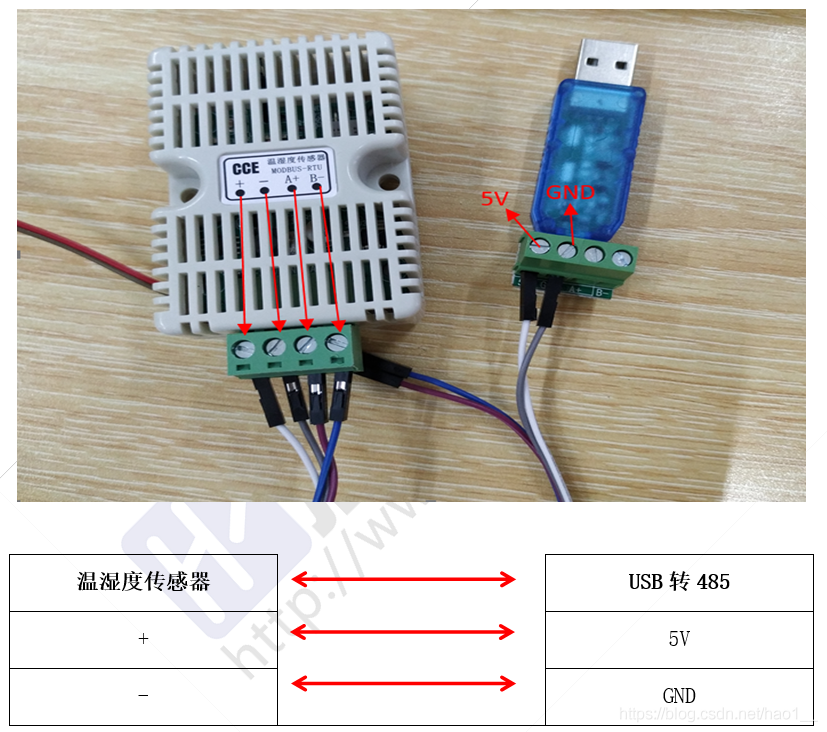

根据下图提示，完成USB转485和温湿度传感器的连接。温湿度传感器的+、-对应USB转485的5V、GND

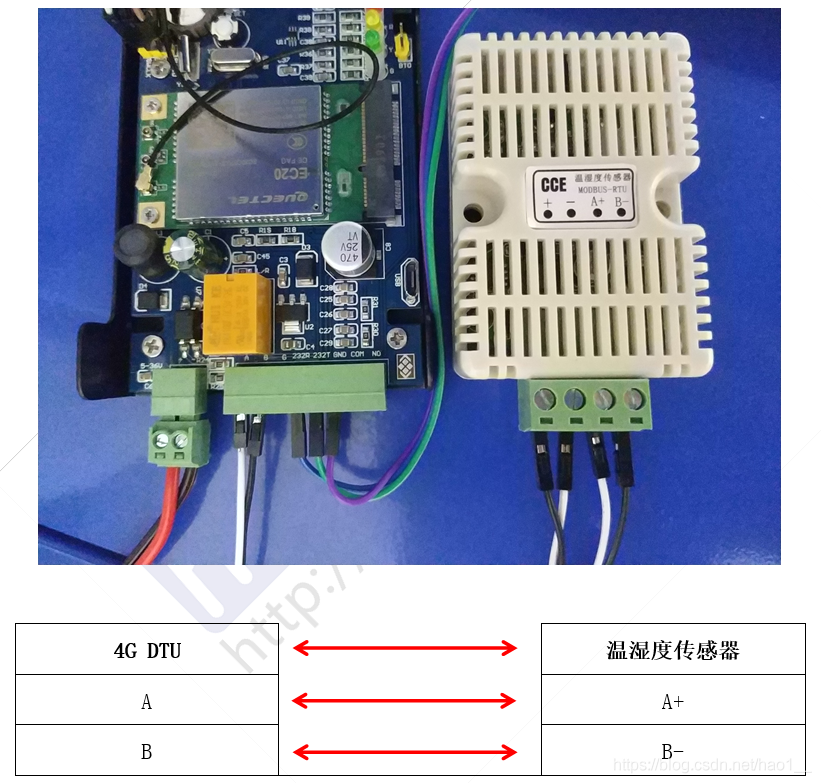

将温湿度传感器接入4G DTU中，根据下图提示，完成4G DTU 和 温湿度传感器 的连接。4G DTU的A、B对应温湿度传感器的A+、B-

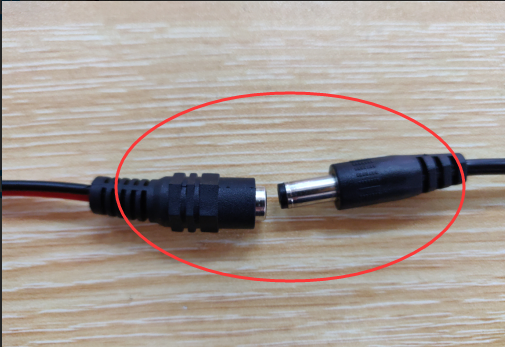

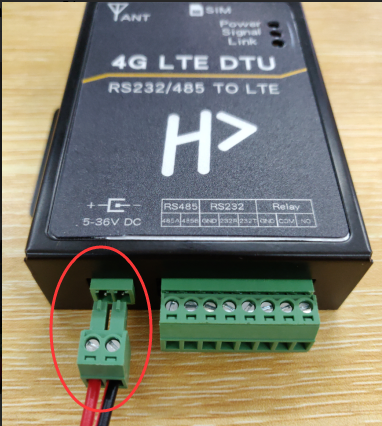

把电源连接线接入4G DTU模块中

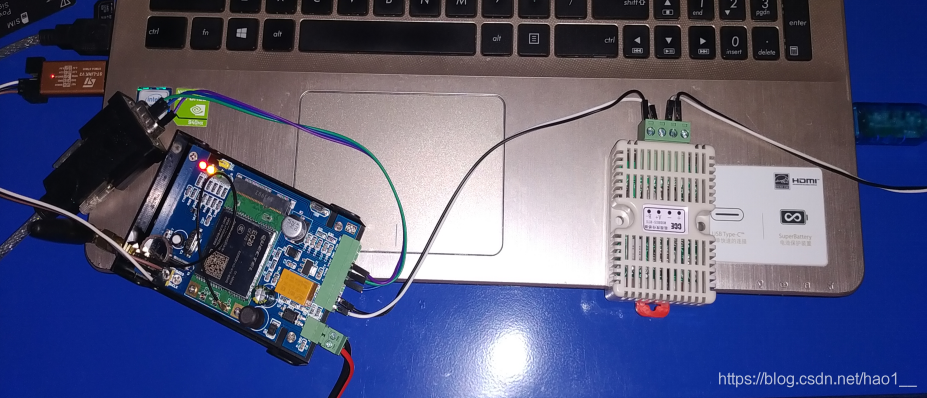

电源线另一头接入电源适配器，将电源适配器接入插排，通电后，模块亮起。完成的接线图如下：

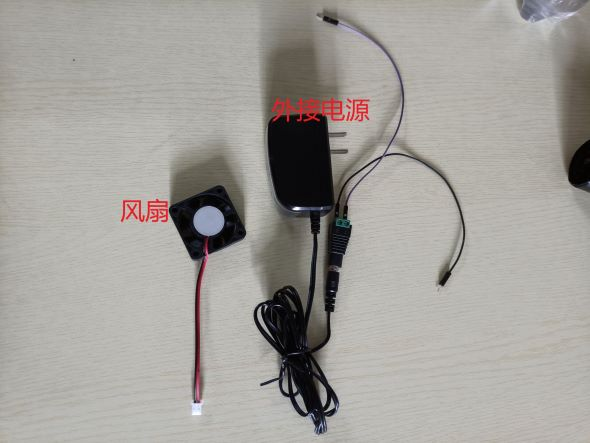

2.4、风扇接线

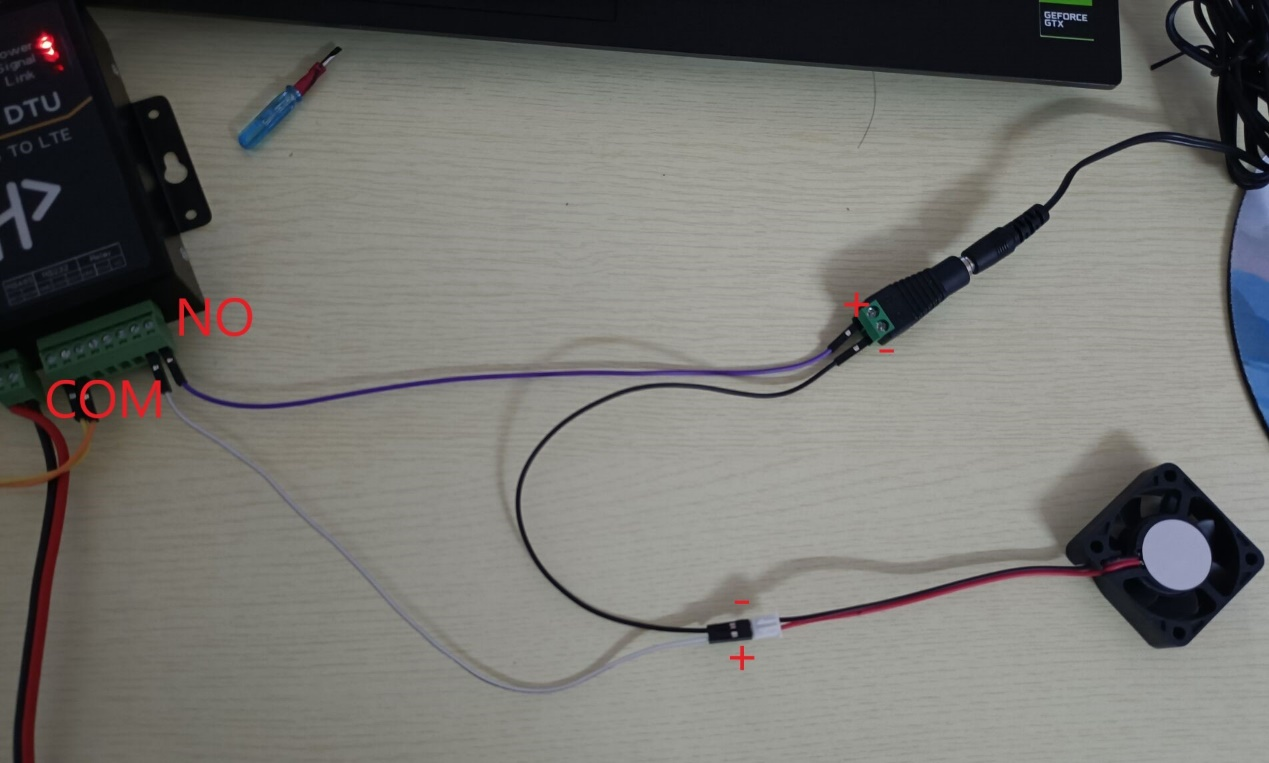

根据下图提示，完成风扇与DTU的接线，风扇负极接电源的负极，风扇正极接DTU的NO口，电源的正极接DTU的COM口

三、湖畔云物联网平台创建产品、设备
3.1、账号注册、登入
湖畔云：https://www.nnhpiot.com/main/#/login?redirect=%2Fdashboard

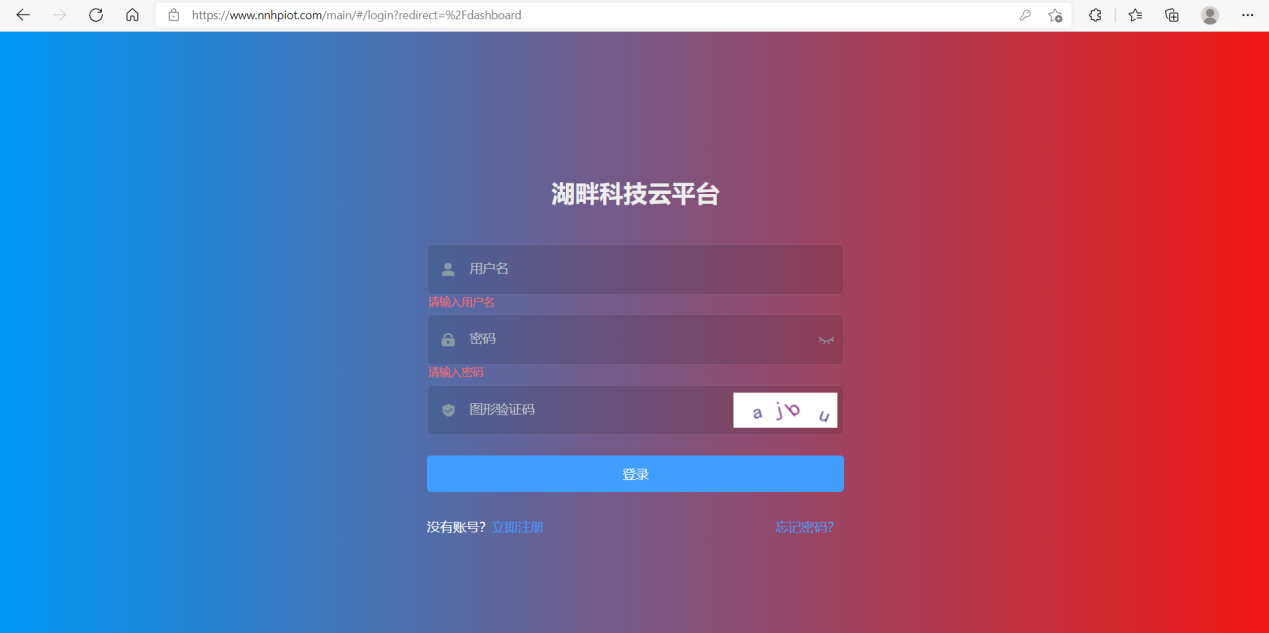

进入湖畔云物联网平台登录页面。

若已有账号，则直接登录。若没有账号，则按照官方提示进行注册。

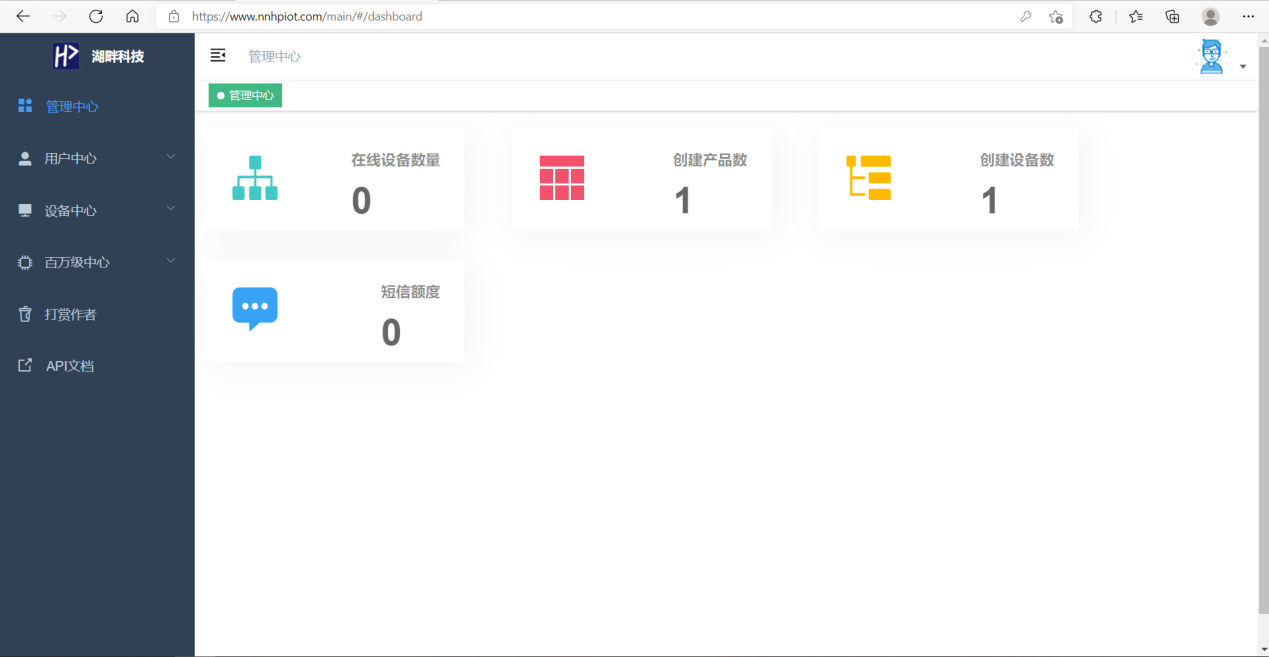

注册完成之后进行登录

3.2、创建产品

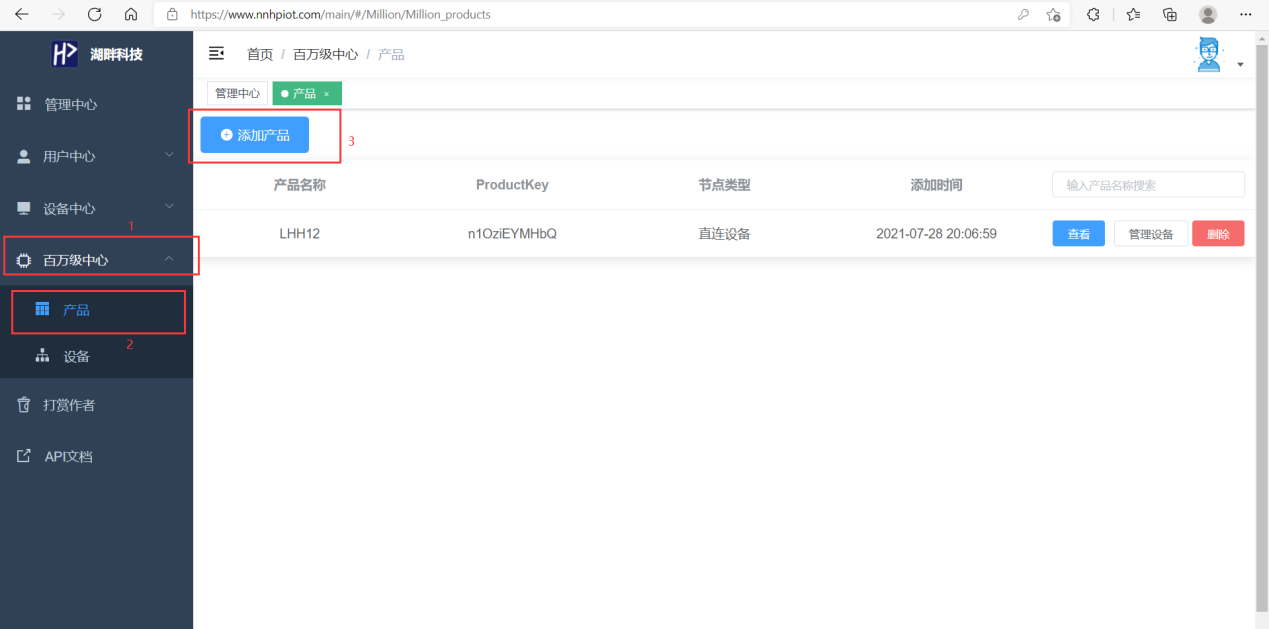

在物联网平台中，设备管理中有产品、设备等，产品相当于小米手环，设备类似于手环A。接下来新建一个产品。在物联网平台中，展开百万级中心，点击产品，进行创建



3.3、添加设备

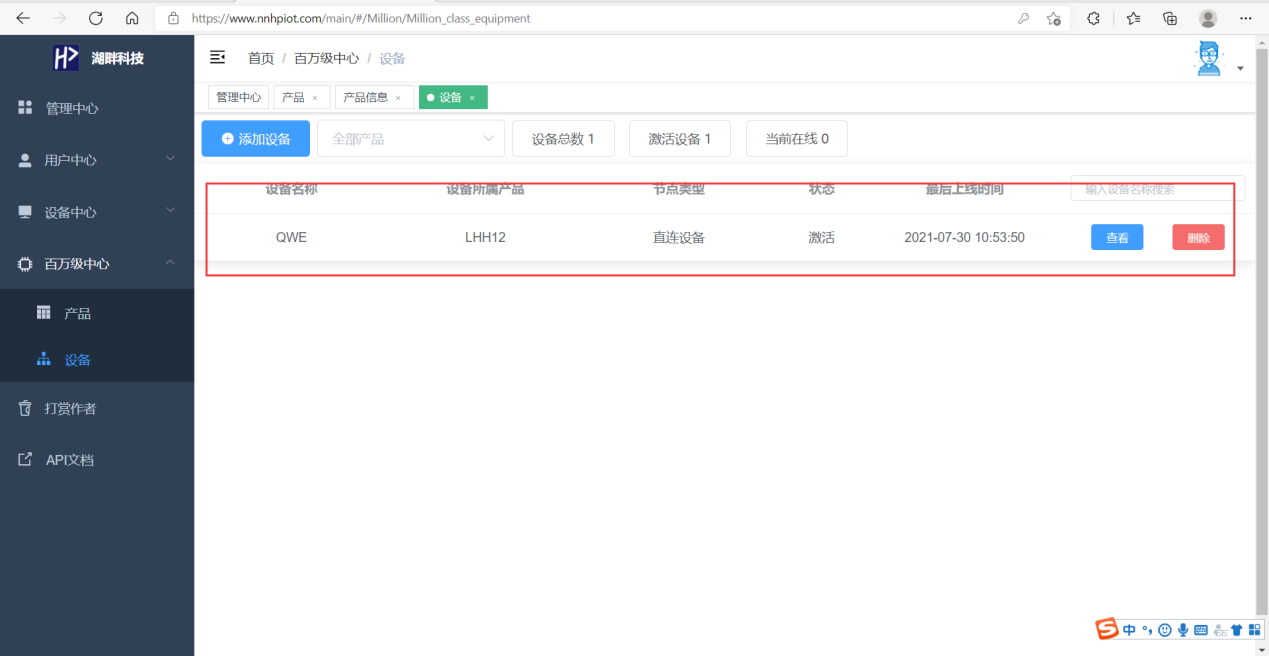

按照提示进行设备的添加

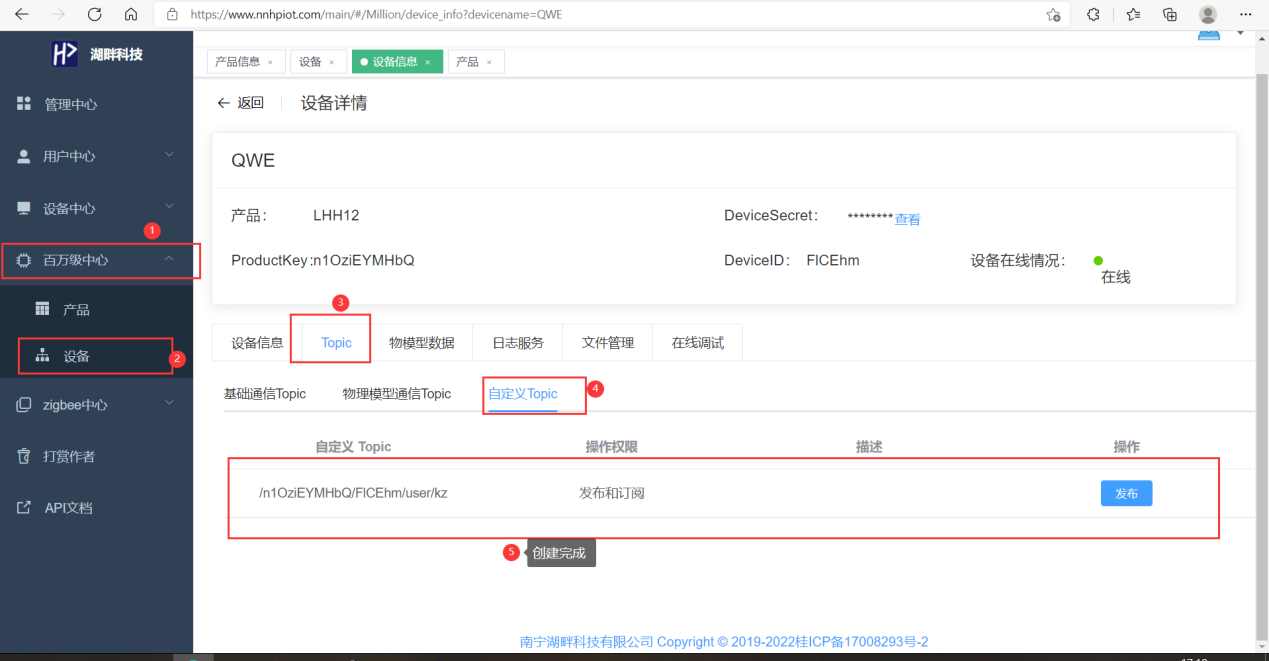

3.4、添加自定义Topic控制继电器

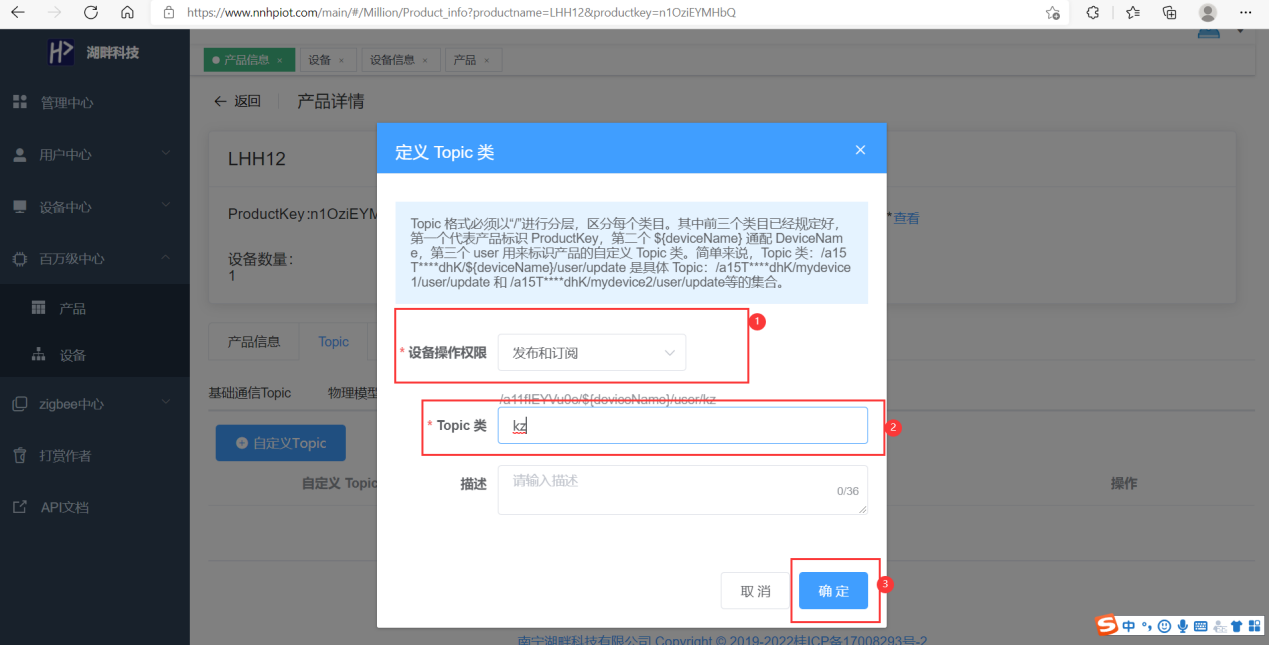

按照提示添加自定义的Topic用于控制风扇（继电器）



添加完成之后便可以在这里发送命令控制风扇

四、程序下载，配置
4.1、使用ST-LINK仿真器下载程序

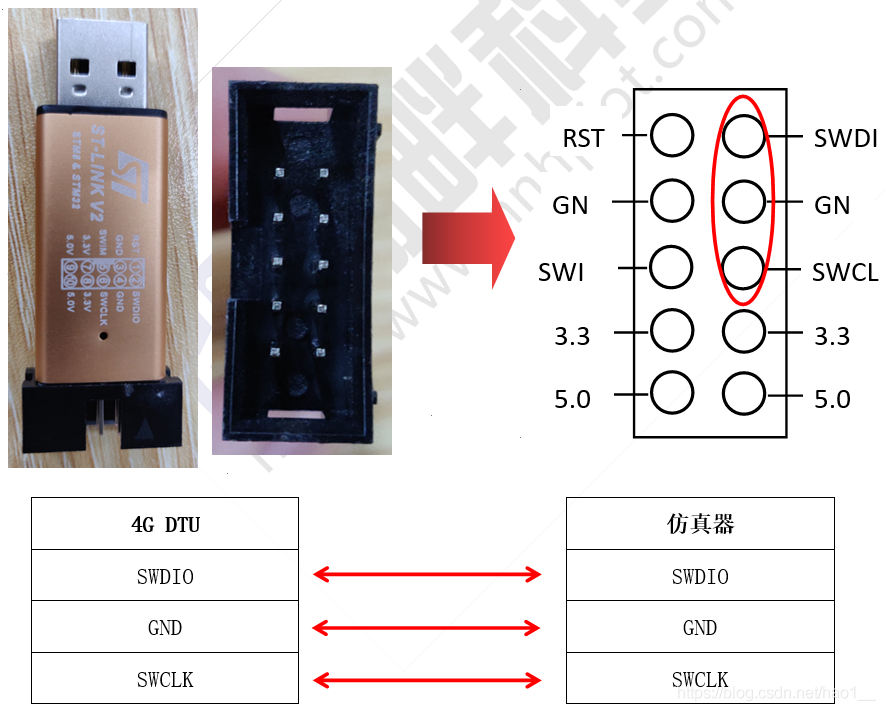

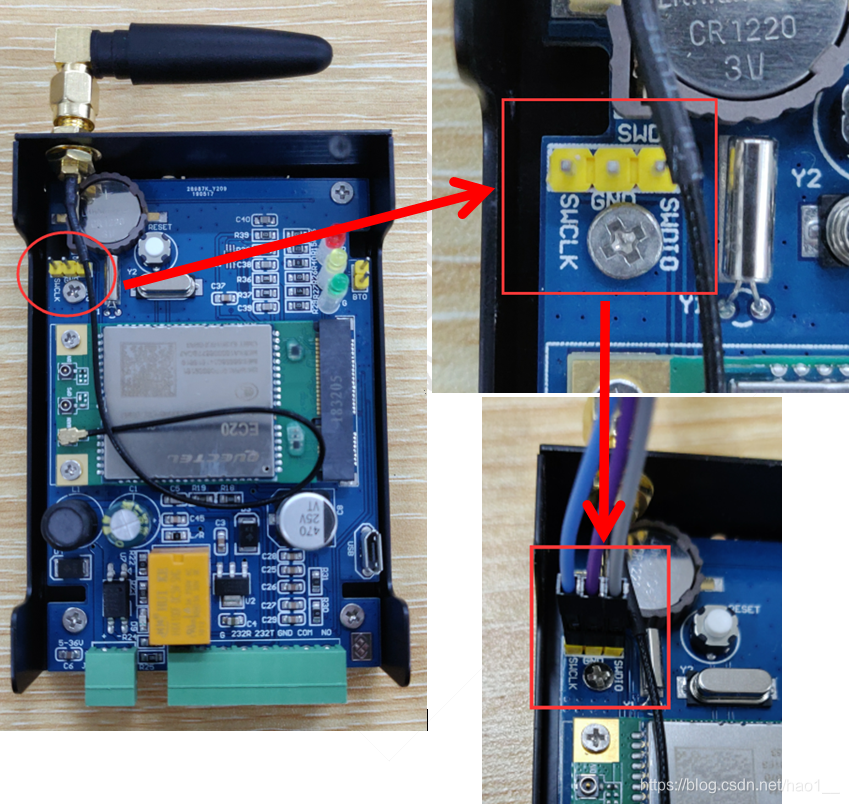

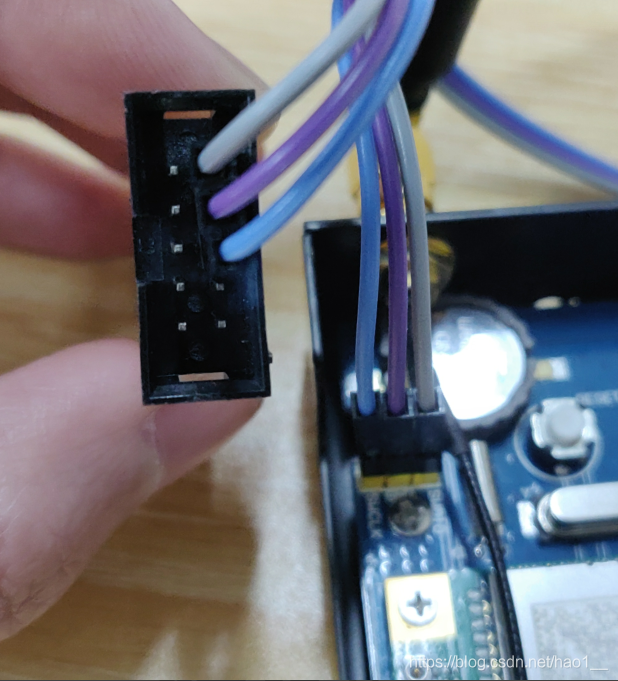

用螺丝刀将DTU外壳四周的4个螺丝拧开，把外壳拆开。然后用3条杜邦线接入4G DTU模块 SWDIO、GND、SWCLK中

另一头的杜邦线接入仿真器，仿真器USB接口接入电脑。（注：仔细看自己仿真器的引脚顺序SWDIO、GND、SWCLK的位置，有些仿真器的引脚顺序和我使用的不一样。

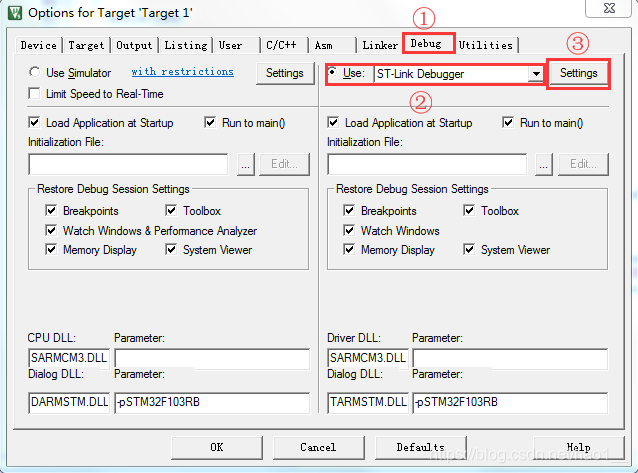

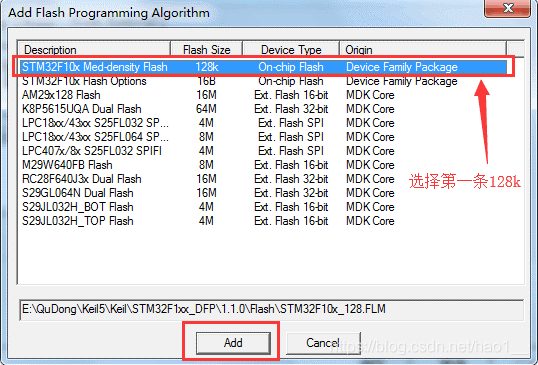

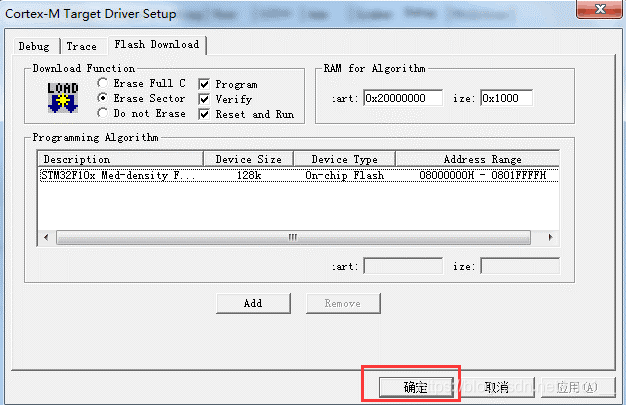

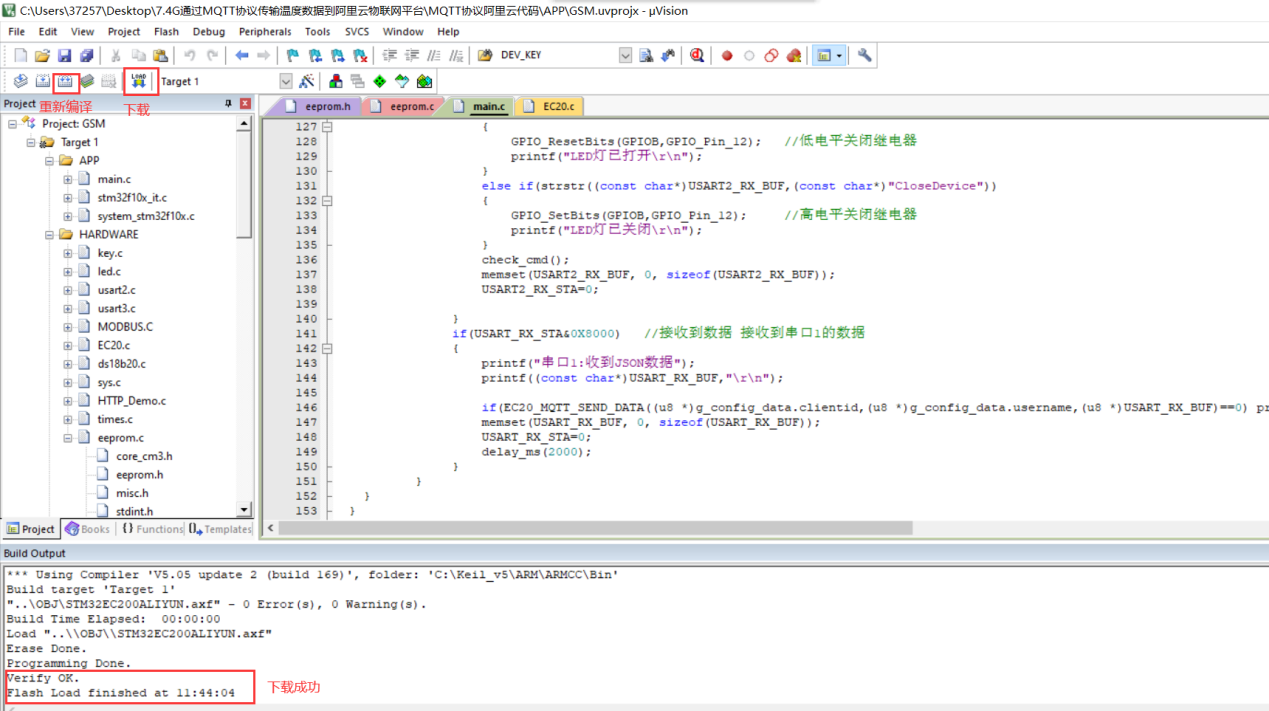

打开代码，点击配置仿真器

4.2、使用湖畔云在线工具计算密钥、ID、Name

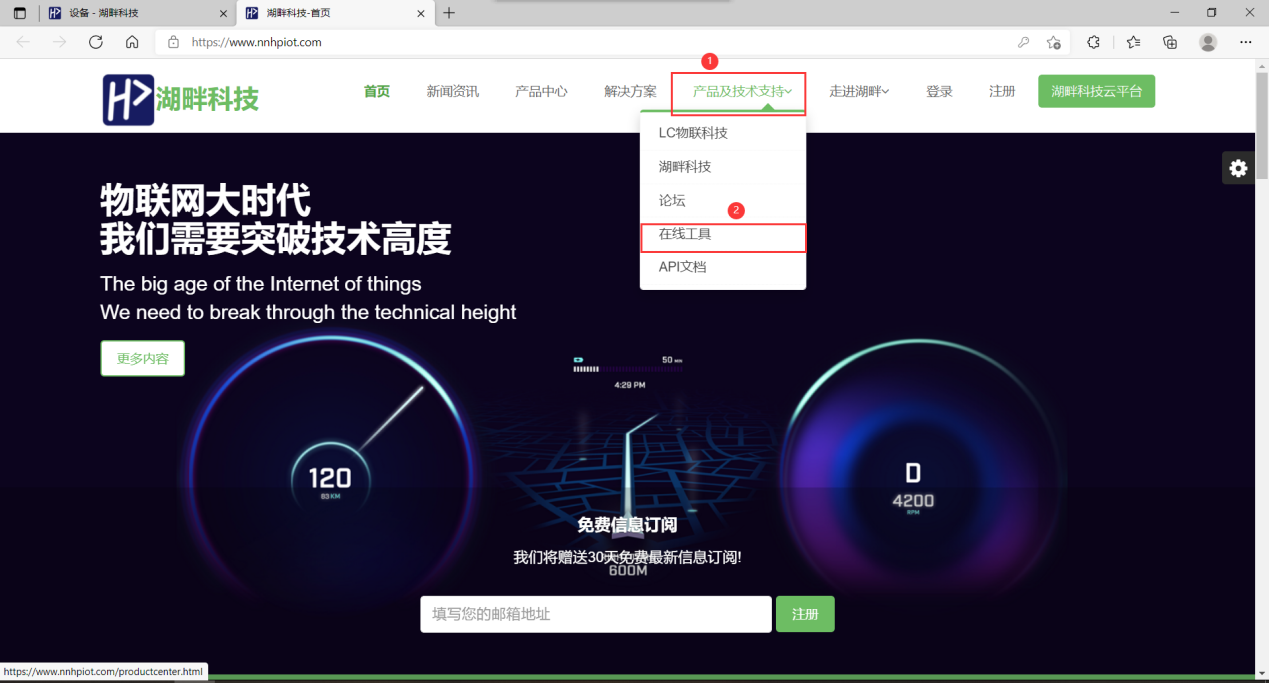

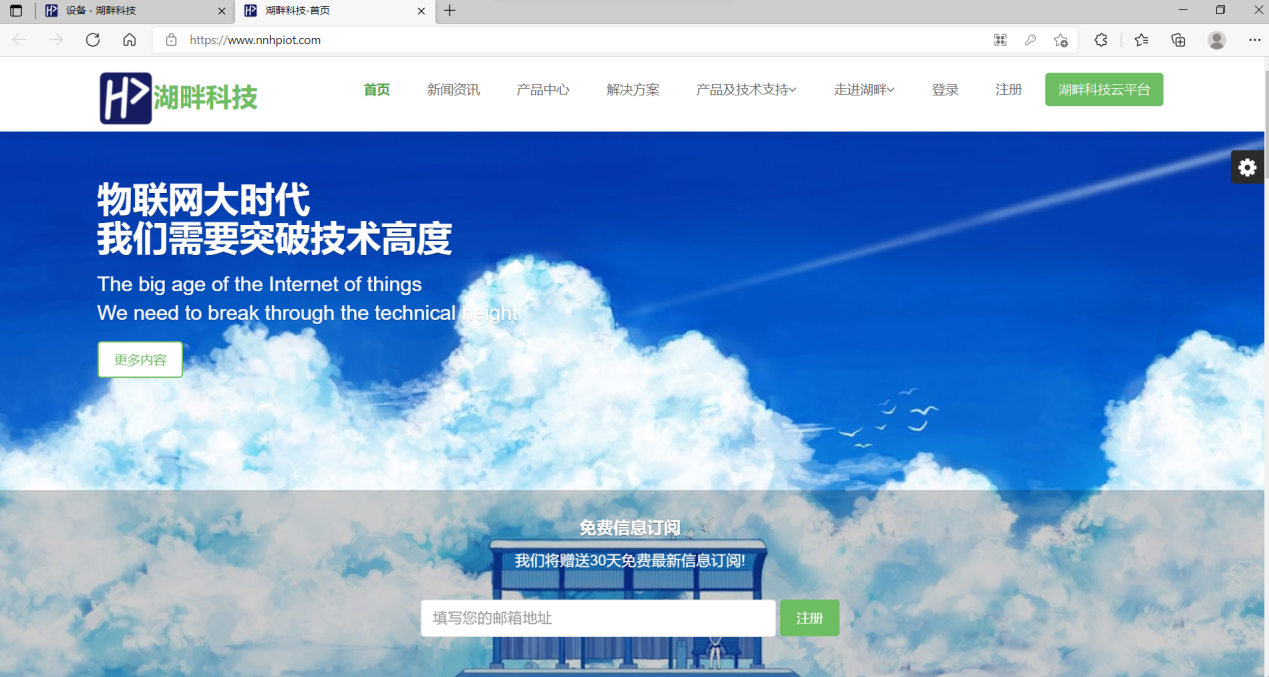

打开湖畔云官网：https://www.nnhpiot.com/

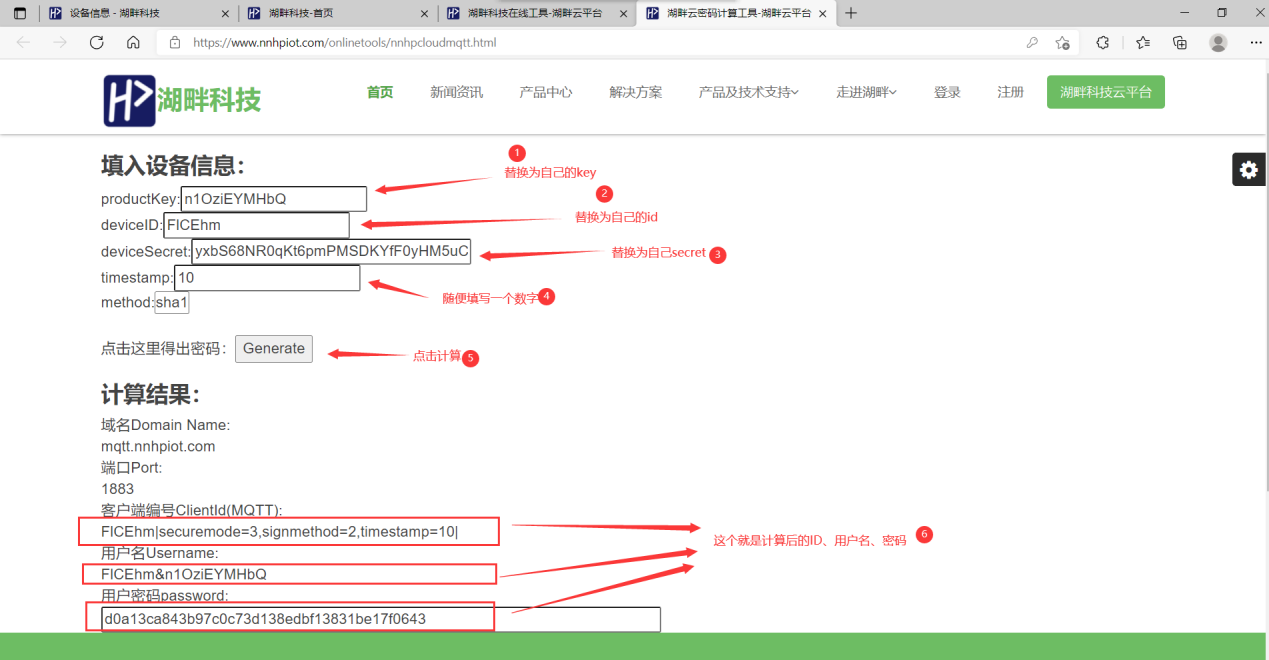

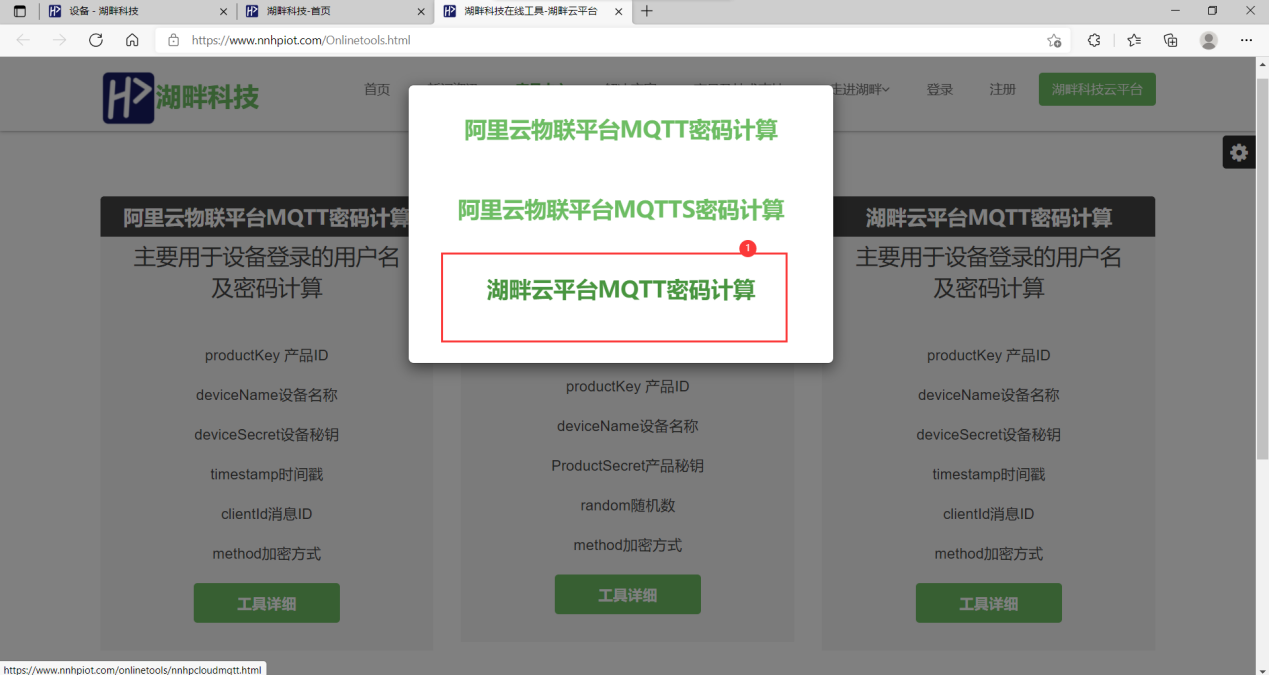

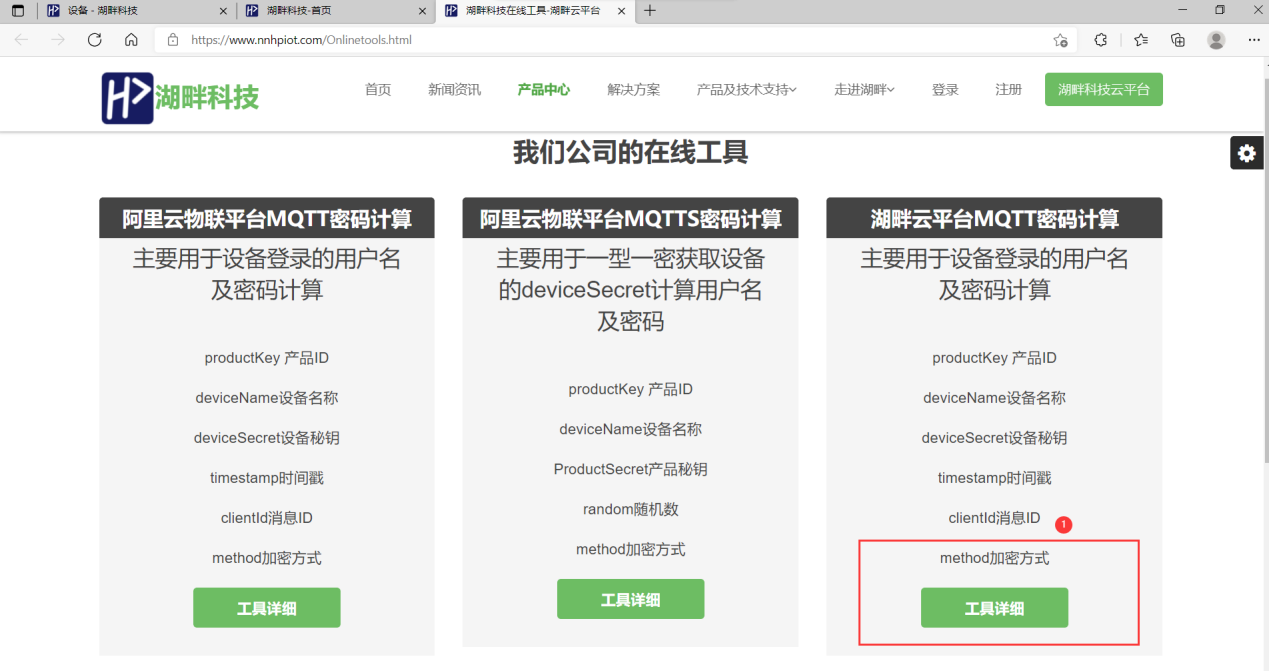

按照提示打开湖畔云在线工具进行计算



Key、ID、Secret的获取方法在下方已说明

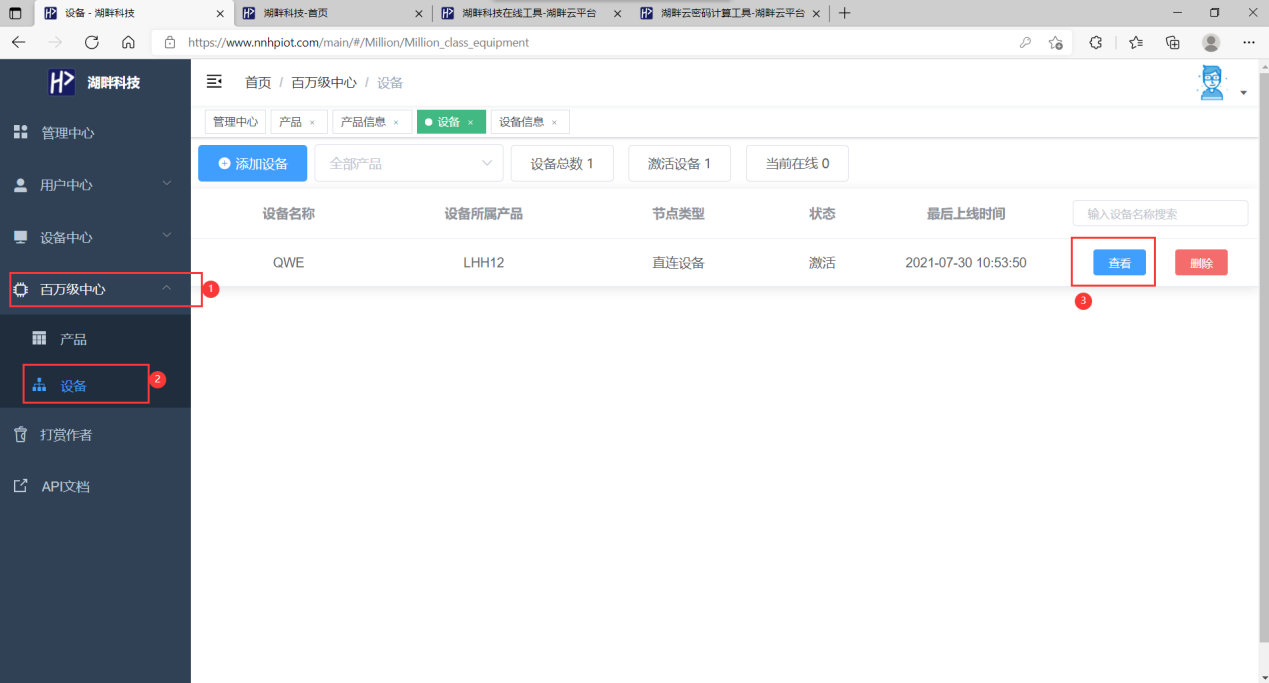

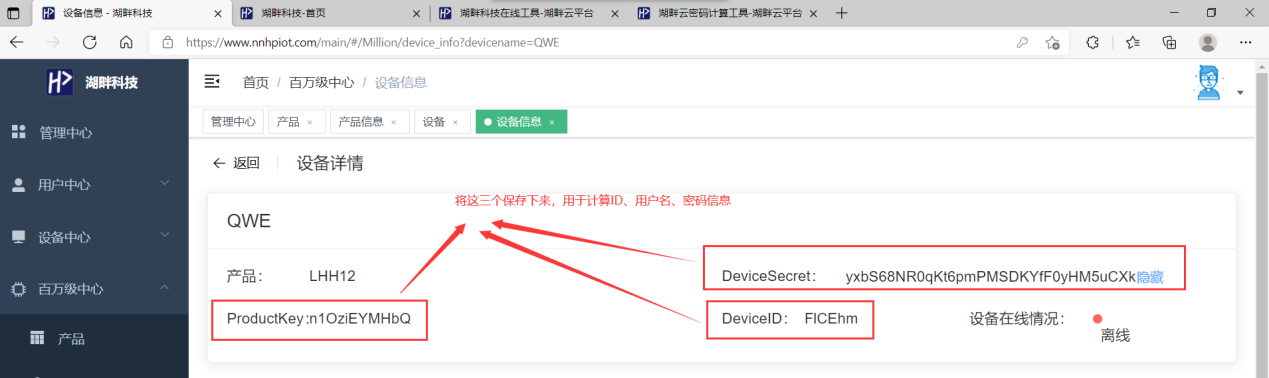

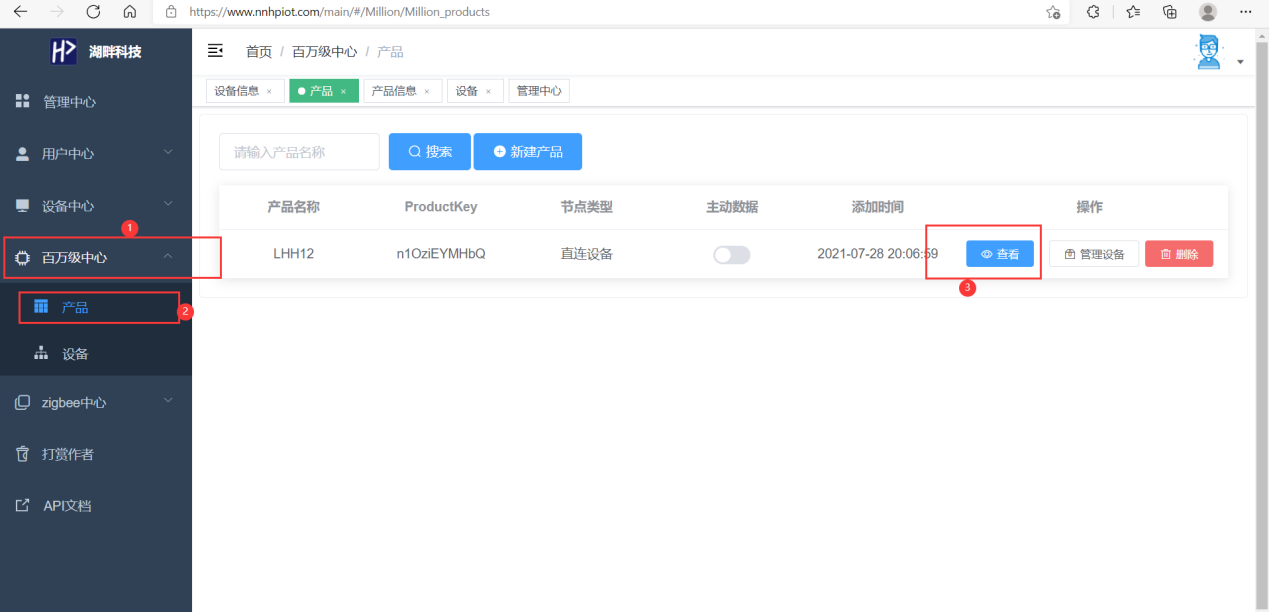

按照提示寻找自己设备的key、ID、Secret

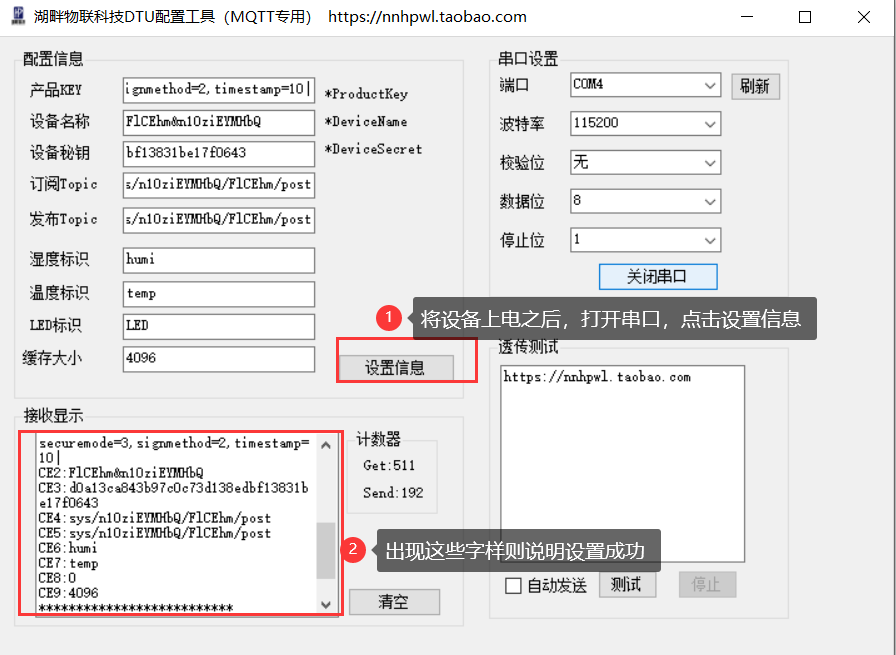

4.3、使用湖畔云MQTT配置工具，进行配置

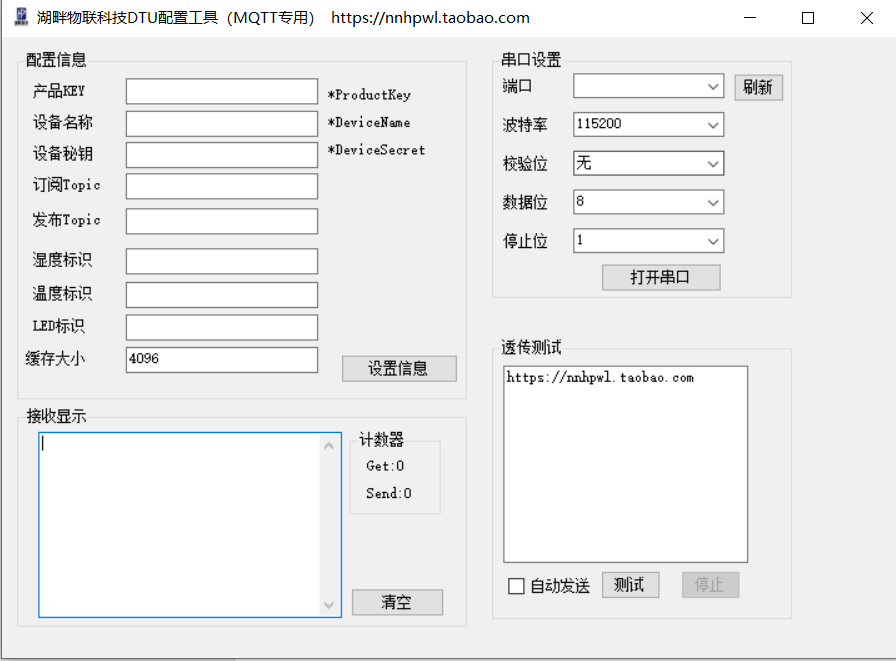

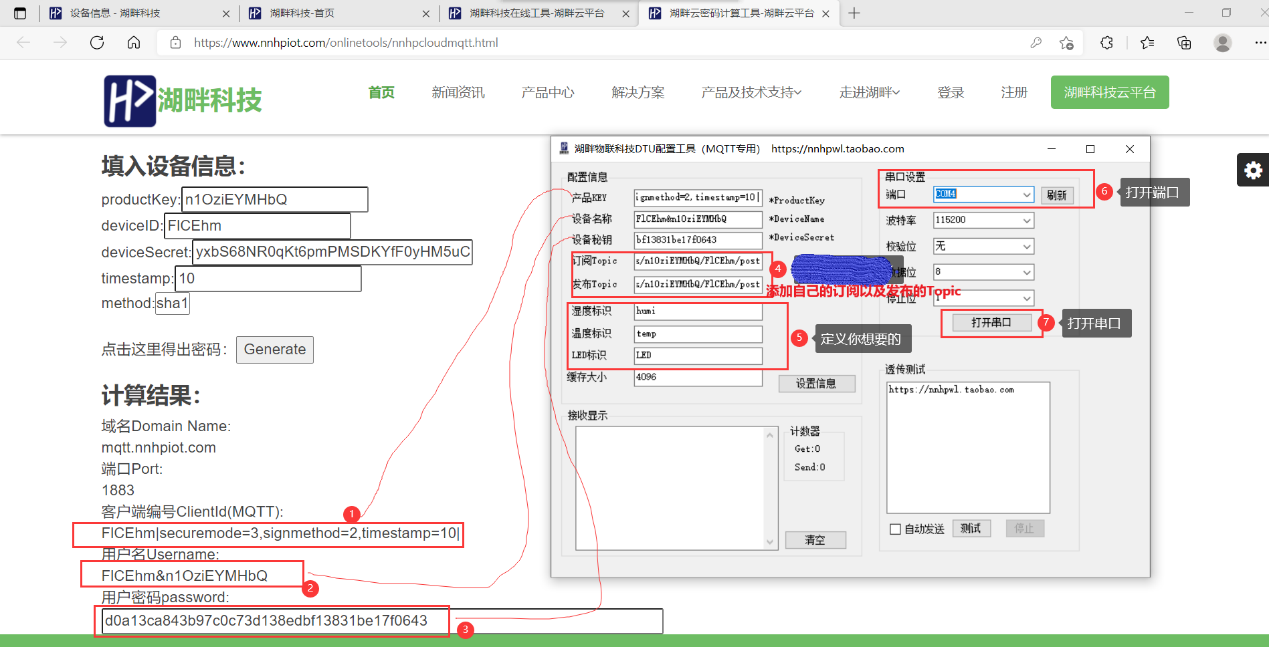

将设备连接好之后，打开湖畔云MQTT配置工具

按照提示，将刚刚计算好的信息填入进去，并打开串口
发布Topic：sys/n1OziEYMHbQ/FlCEhm/post
订阅Topic：/n1OziEYMHbQ/FlCEhm/user/kz
订阅的Topic则是上面自己所定义的那个
n1OziEYMHbQ更换为自己的KEY，FlCEhm更换为自己的ID
发布的KEY与ID不要照搬这个！！！ 要换成自己的！！！


设置完成之后将设备重新上电一下，即可完成

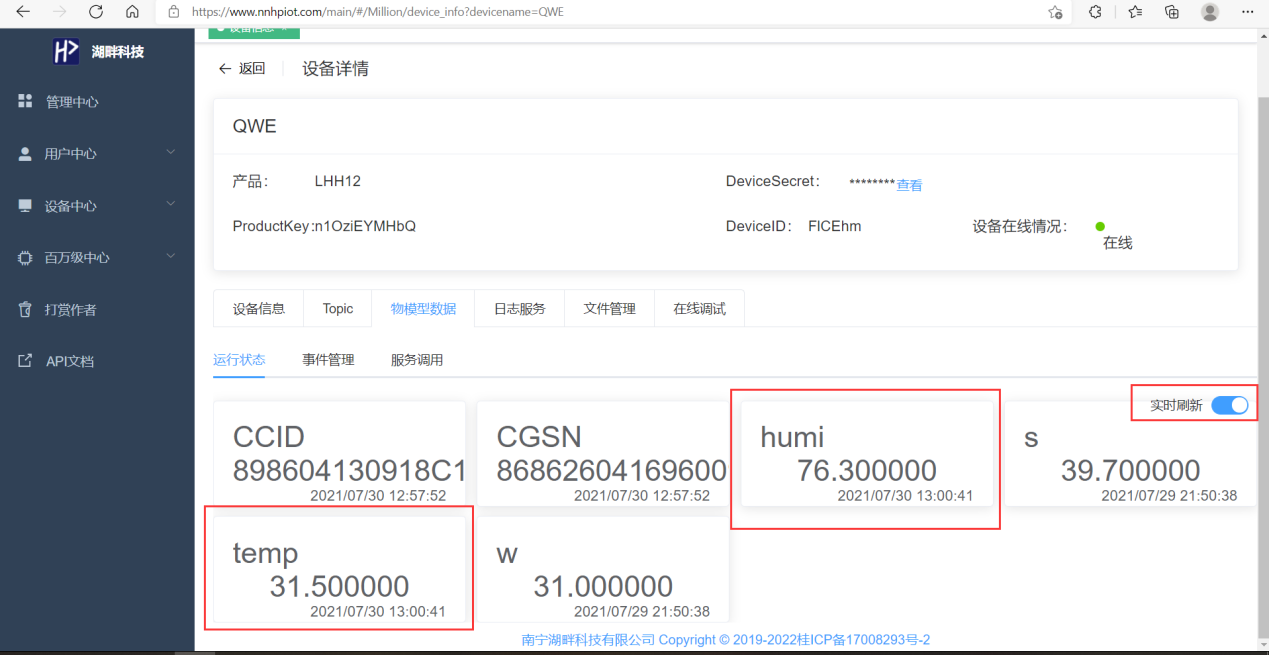

最终效果

QQ群：

796415884

欢迎大家进群交流！
