正泰电表采集 Modbus 数据接入 ThingsCloud 物联网云平台

今天，我们介绍如何将正泰 DDSU666 单相导轨式电表接入 ThingsCloud，并实现电压、电流、瞬时总有功功率、瞬时总无功功率、瞬时总视在功率、总功功率因数、有功总电能数据的采集上报。

该电表用于普通的单相用电系统，包括家庭用电以及普通的商业用电。对于工业场景的智能三相电表也同样适用。

01.

电表接线示例

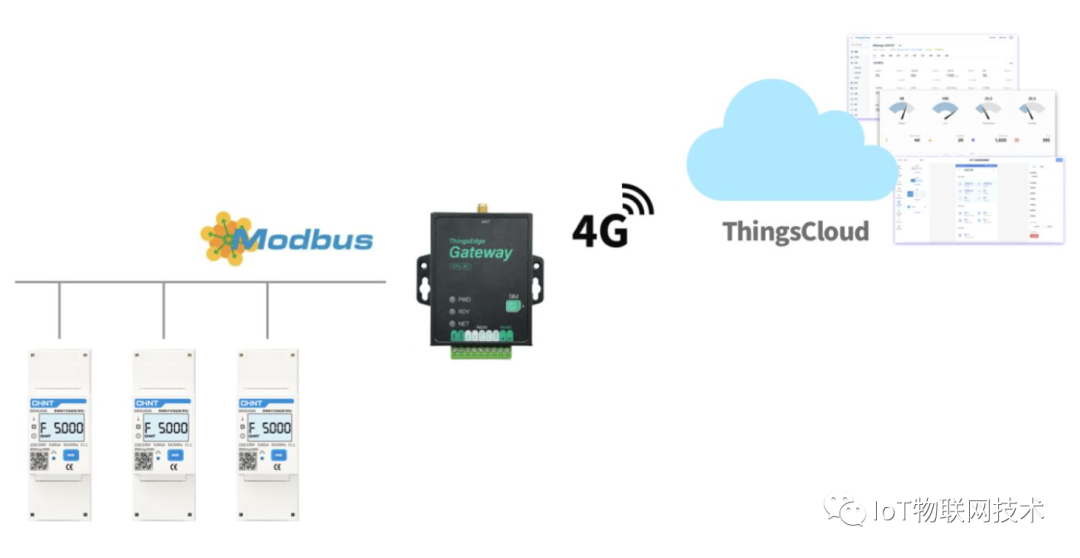

该电表支持 RS485/Modbus 协议，我们通过 DTU 将电表接入 ThingsCloud，DTU 负责 Modbus 报文透传。DTU 和电表通过 485 总线连接，可以在一个 DTU 上连接多个电表，从而采集多个回路的用电数据。

电表的交流电端口接线方式如下图：

02.

配置电表功能属性

首先，我们在 DTU 的设备类型中，找到 功能定义，为每个采集数据添加属性定义，如下图：

如果使用网关-子设备模式，即 DTU 作为网关，电表作为子设备，那么我们需要给电表子设备设置功能定义。

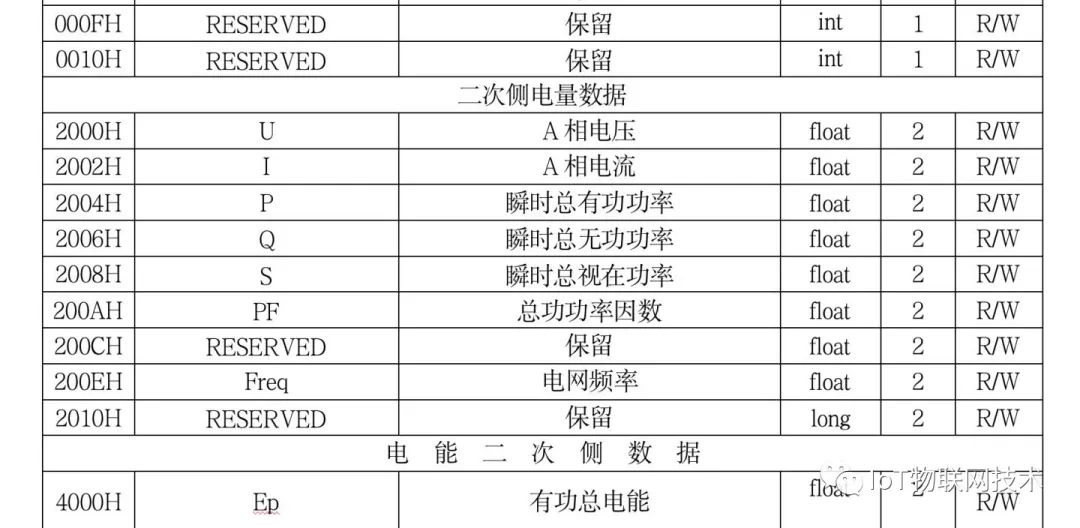

接下来，我们要参考设备厂商提供的 Modbus 协议手册，如下：

我们将设备类型的接入协议设置为 Modbus RTU 透传，在设备类型的 Modbus 配置中，设置以上属性对应的设备端 Modbus 寄存器参数。

我们以 A相电压 数值寄存器为例：

* 寄存器地址是 2000H，这是16进制的表示方式，通常也会表示为 0x2000。

* 数据类型是 float，表示带有小数的浮点数。

* 寄存器数量是 2，表示数据长度有2个寄存器，也就是32位。

* 读写类型是 R/W，表示是保持寄存器，用 03 功能码来读取。

按照手册中的寄存器信息，我们对设备类型的 Modbus 设置如下：

需要留意的是，示例中我们使用了网关-子设备模式，在网关中设置了子设备的 Modbus 从机地址，如下图：

因此在配置 Modbus 寄存器的时候，不需要单独设置从机地址。

注：不同厂家的设备的 Modbus 寄存器略有不同，请您参考实际产品手册。

接下来，记得开启属性智能转换，并设置正确的自定义数据流标识符，自定义数据流用于云平台和 DTU 之间收发 Modbus RTU 报文，通常默认创建的自定义数据流标识符为 stream，请您根据实际情况为准。

03.

电表数据定时采集

Modbus 数据上报需要主机发起查询，我们需要建立 Modbus 任务，定时查询电表数据。

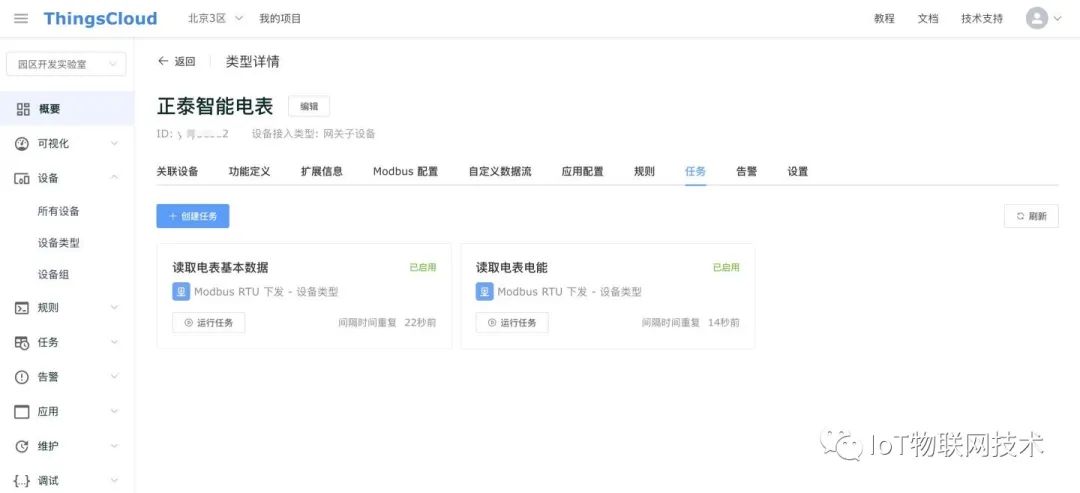

根据电表 Modbus 协议手册，我们看到有两部分不连续的数值寄存器，所以这里我们添加了两个任务，如下图：

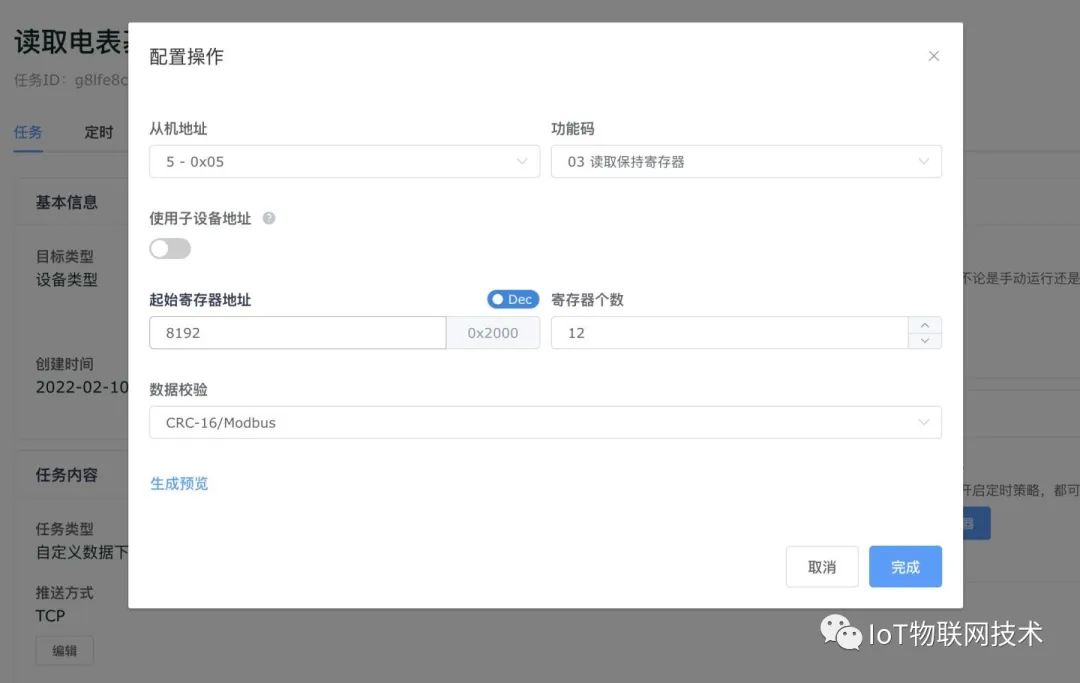

第一个任务查询 6 个属性，相当于 12 个寄存器长度。

第二个任务查询电能数据，只有 2 个寄存器长度。

保存任务后，我们可以手动点击单次运行任务，也可以在任务的定时选项中，设置定时时间间隔，例如 5 分钟，这样便可以每 5 分钟获得最新的电表数据。

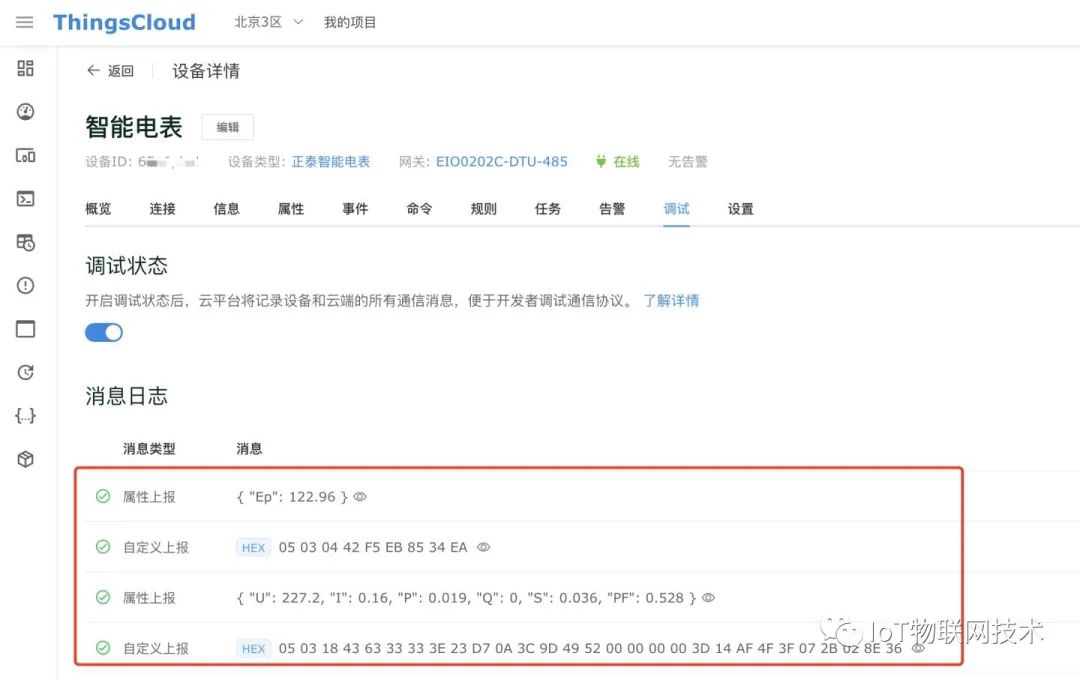

云平台下发 Modbus 消息后，我们在设备的调试消息中，可以看到 DTU 是否正常上报设备的 Modbus 回复消息，并通过智能 Modbus 解析，最终生成设备属性数据。

04.

电表数据查看

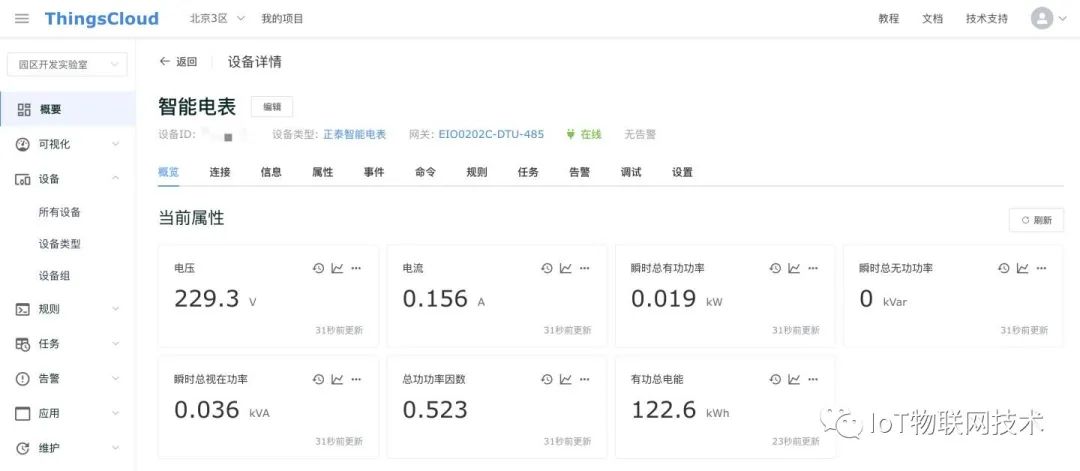

在设备概要页面的属性中，可以实时显示最新上报的数据，如下图：

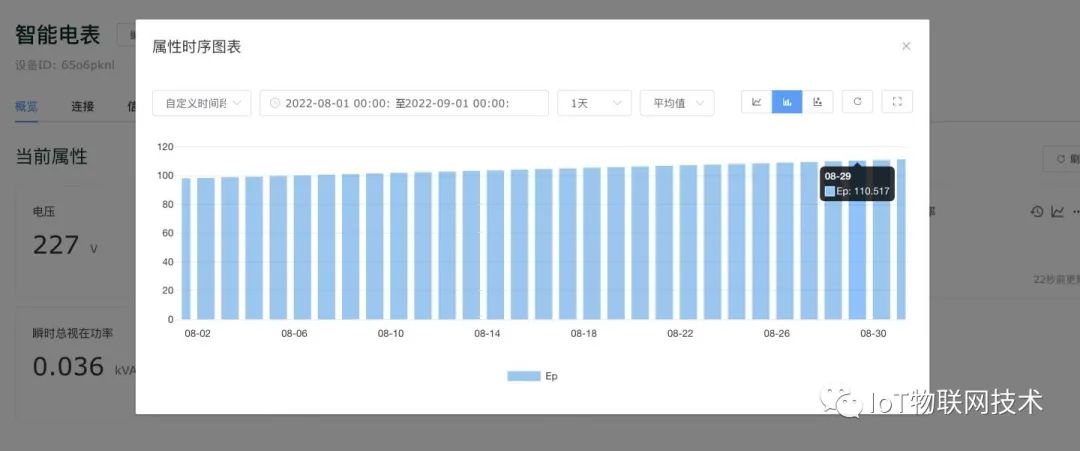

对于数值型的属性，ThingsCloud 支持历史数据的聚合查询分析，如下图：

05.

可视化大屏和App

完成数据上报后，通过 ThingsCloud 可视化看板，可以非常快速的搭建属于你的可视化看板，并支持公开 URL，以及全屏化，可以投放在大屏幕上实时展示。

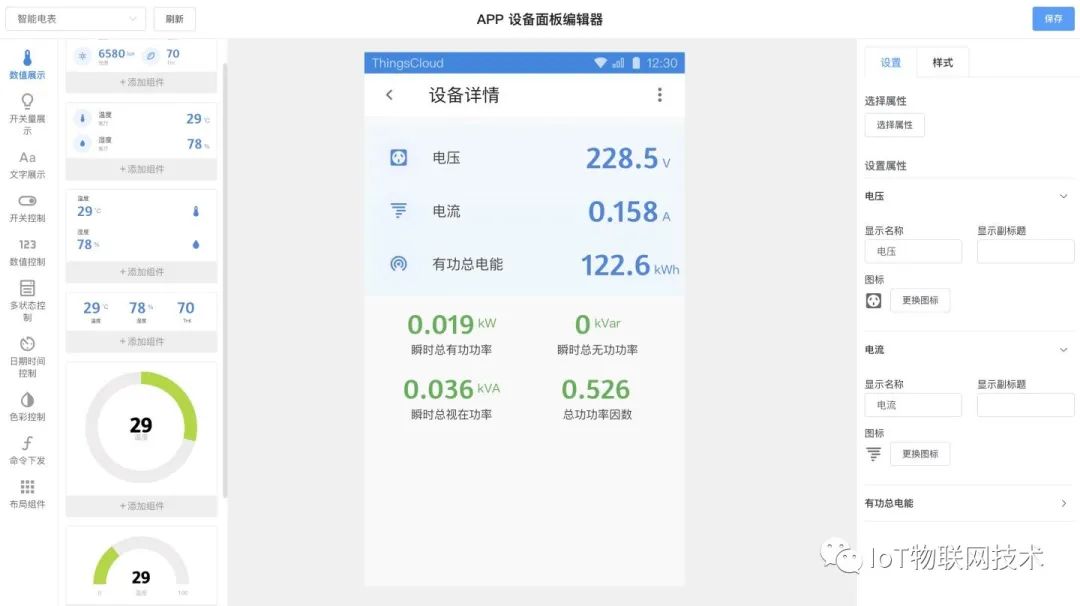

此外，还可以使用 ThingsCloud 零代码应用开发能力，设计并生成专属的用户 App，支持 iOS、Android、微信小程序、Webapp 等移动平台。
