4G DTU+MODBUS温湿度传感器+MQTT连接电信云

4G DTU+MODBUS温湿度传感器+MQTT连接电信云
一、材料准备
二、设备连接
2.1、插入物联网卡/电话卡、小天线
2.2、4G DTU+USB转232串口线接线
2.3、4G DTU+MODBUS温湿度传感器+USB转485串口线接线
三、电信云物联网平台创建产品、设备
3.1、账户注册、登入
3.2、创建产品、设备、属性、订阅控制Topic
四、程序下载
4.1、修改代码
4.2、使用ST-LINK仿真器下载程序
4.3、重启设备，完成数据上传

一、材料准备

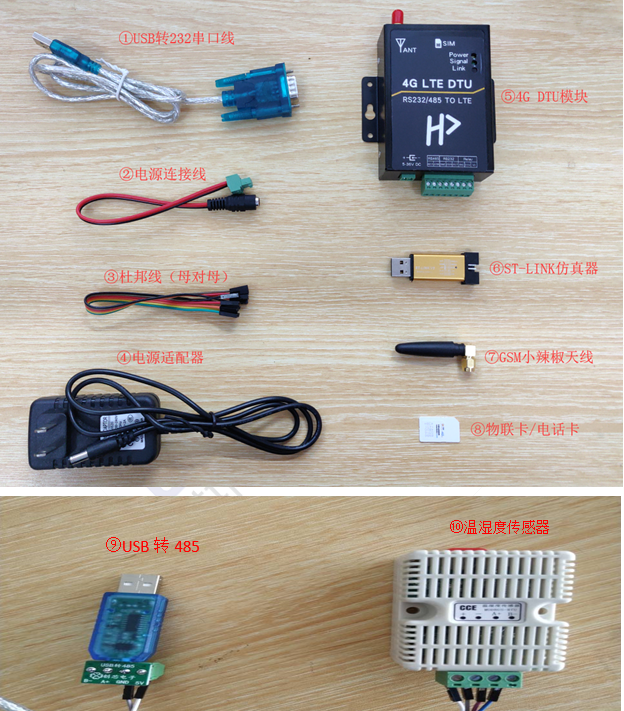

准备以下材料

二、设备连接
2.1、插入物联网卡/电话卡、小天线

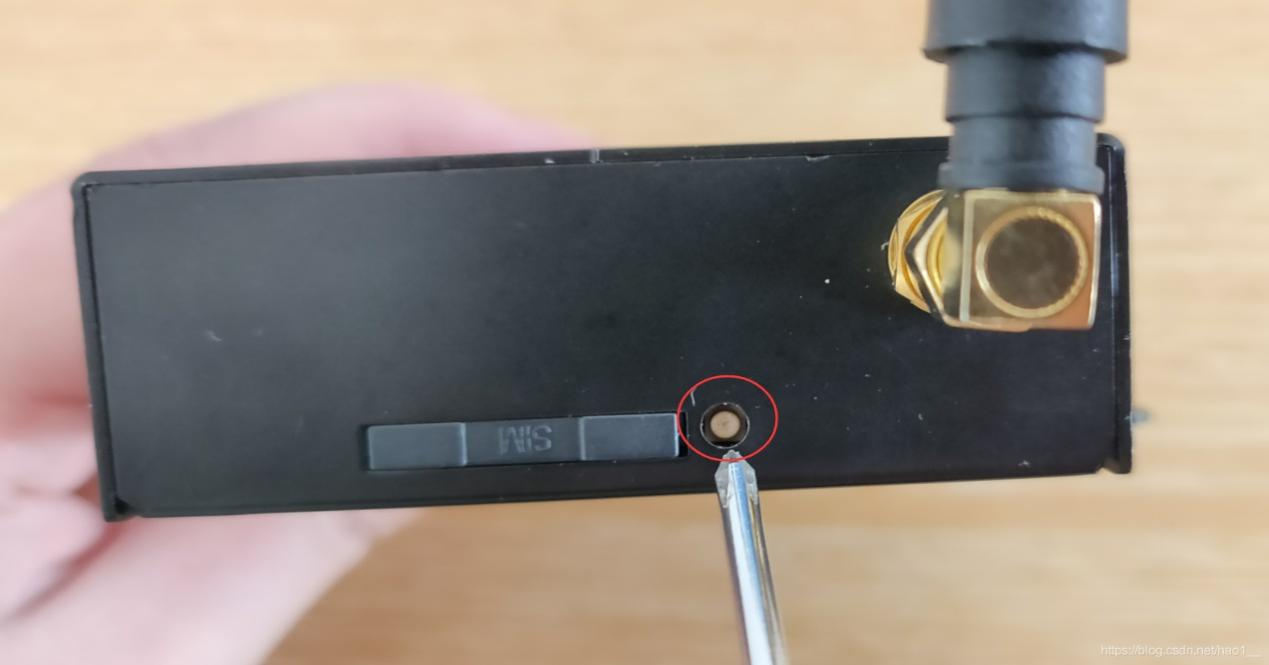

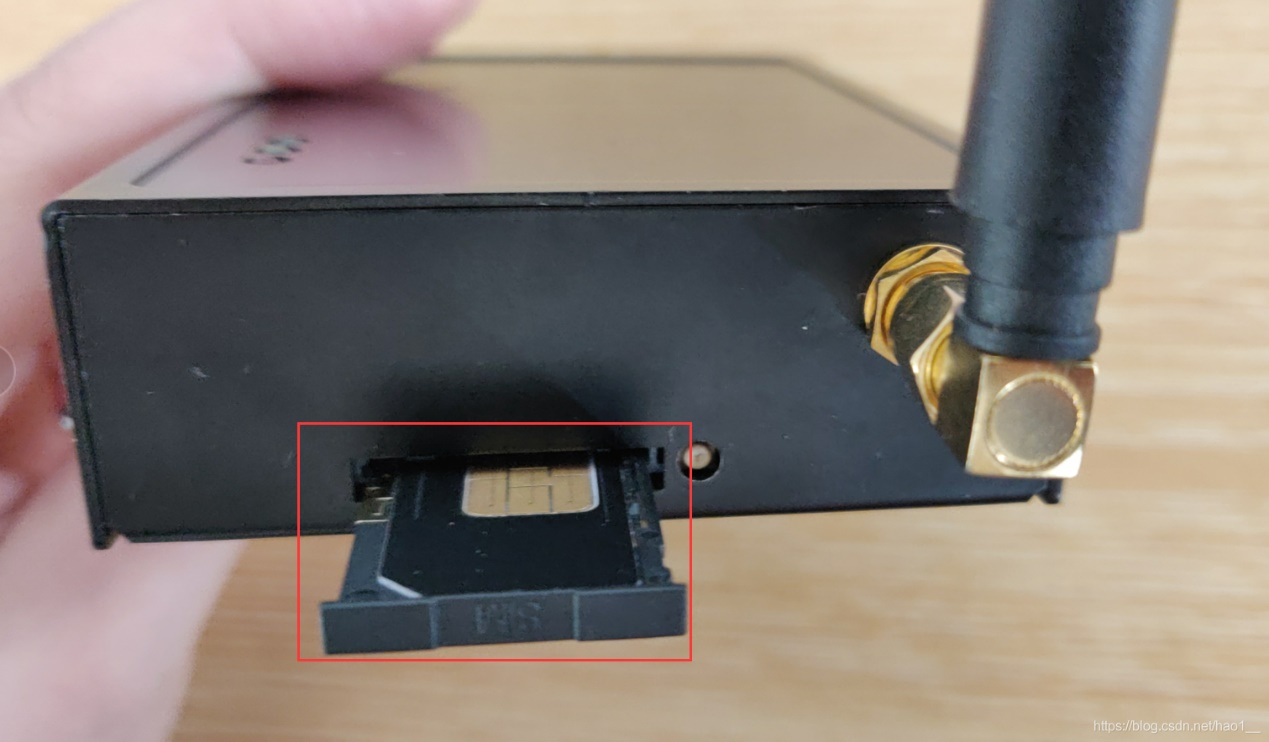

在4G DTU模块侧面找到下图这个圆形的小孔，用螺丝刀或者类似坚硬的东西往这个原点稍微用力戳下去。

卡槽弹出来之后将物联卡/电话卡放入，移动、联通、电信卡都可以放入，由于该模块的基站定位目前仅支持电信卡，建议使用电信卡。

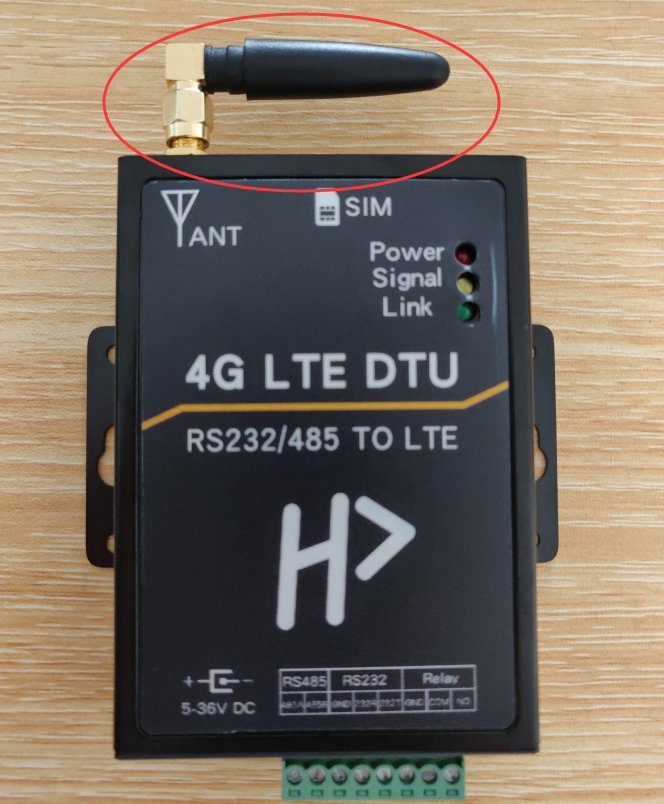

将GSM小辣椒天线接到模块上，如下图。

2.2、4G DTU+232转USB模块接线

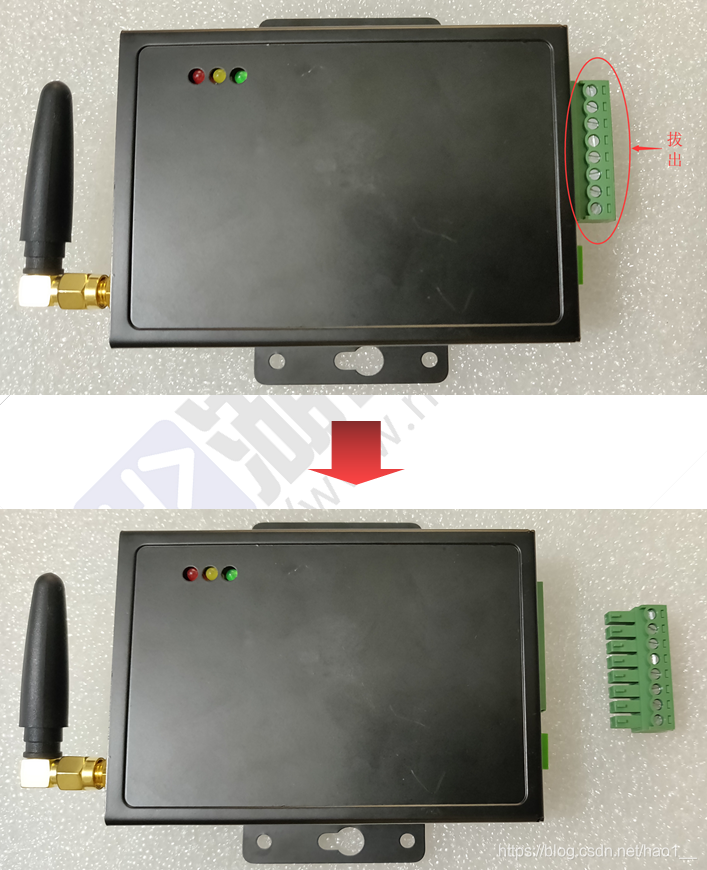

首先先把接线端子拔出（因为用的是杜邦线连接）

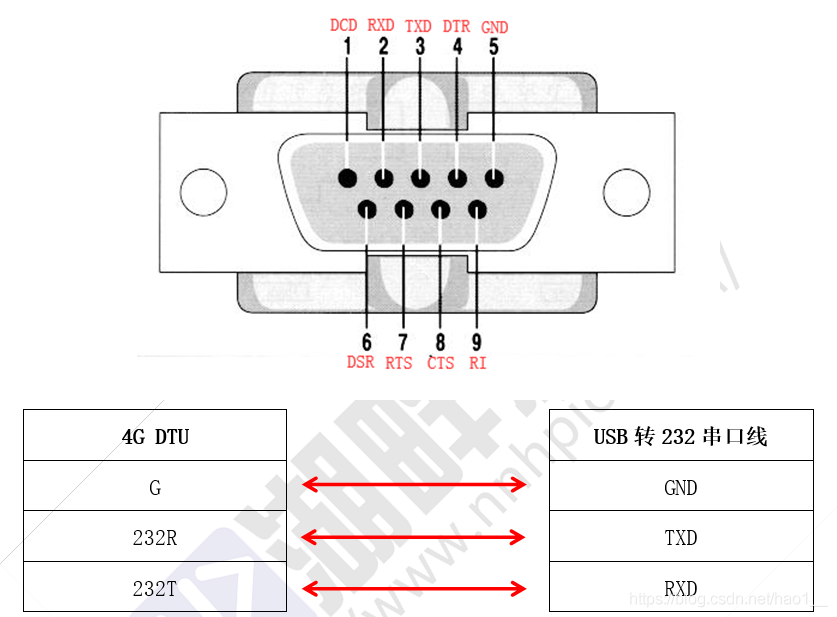

然后使用3条杜邦线接入4GDTU模块 G，232R，232T中 （为方便说明下图把外壳拆了）

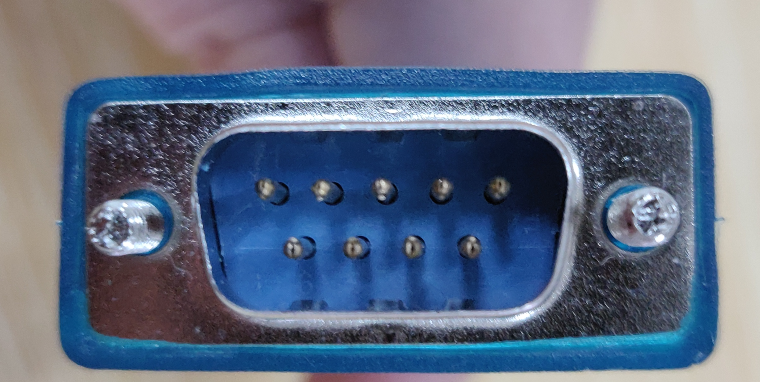

接着把另一头杜邦线接入USB转232串口线，USB转232串口线的USB接口接入电脑



2.3、4G DTU+MODBUS温湿度传感器+USB转485串口线接线

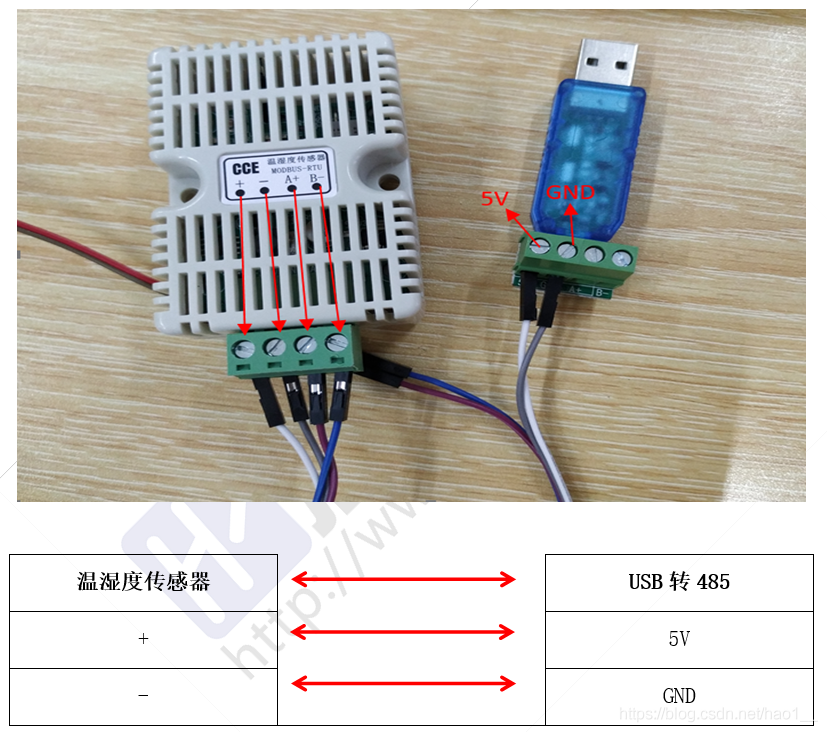

根据下图提示，完成USB转485和温湿度传感器的连接。温湿度传感器的+、-对应USB转485的5V、GND

将温湿度传感器接入4G DTU中，根据下图提示，完成4G DTU 和 温湿度传感器 的连接。4G DTU的A、B对应温湿度传感器的A+、B-（如要使用多个温湿度传感器，其接法也和这个一样）

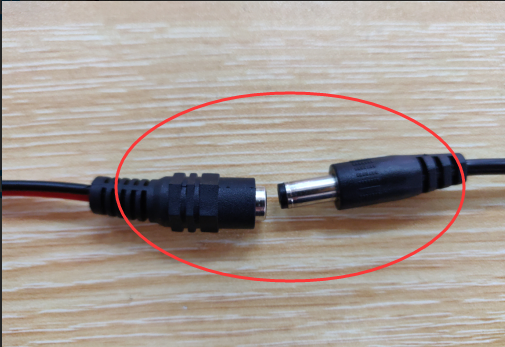

把电源连接线接入4G DTU模块中

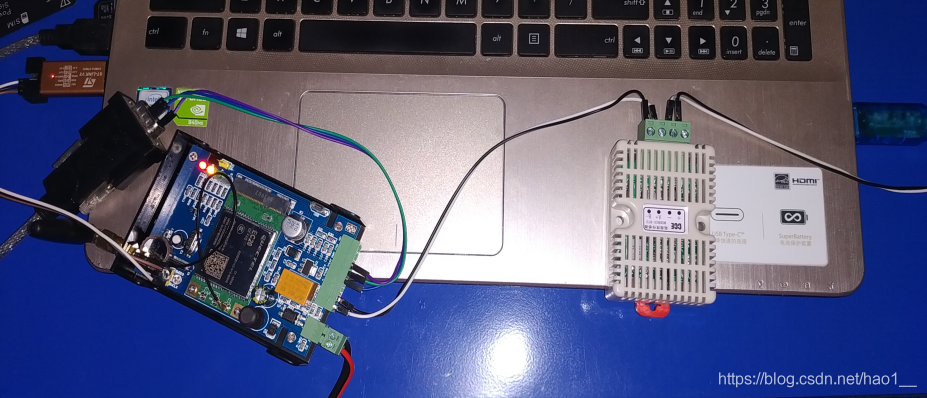

电源线另一头接入电源适配器，将电源适配器接入插排，通电后，模块亮起。完成的接线图如下：

三、电信云物联网平台创建产品、设备
3.1、账户注册、登入
电信云：https://www.ctwing.cn

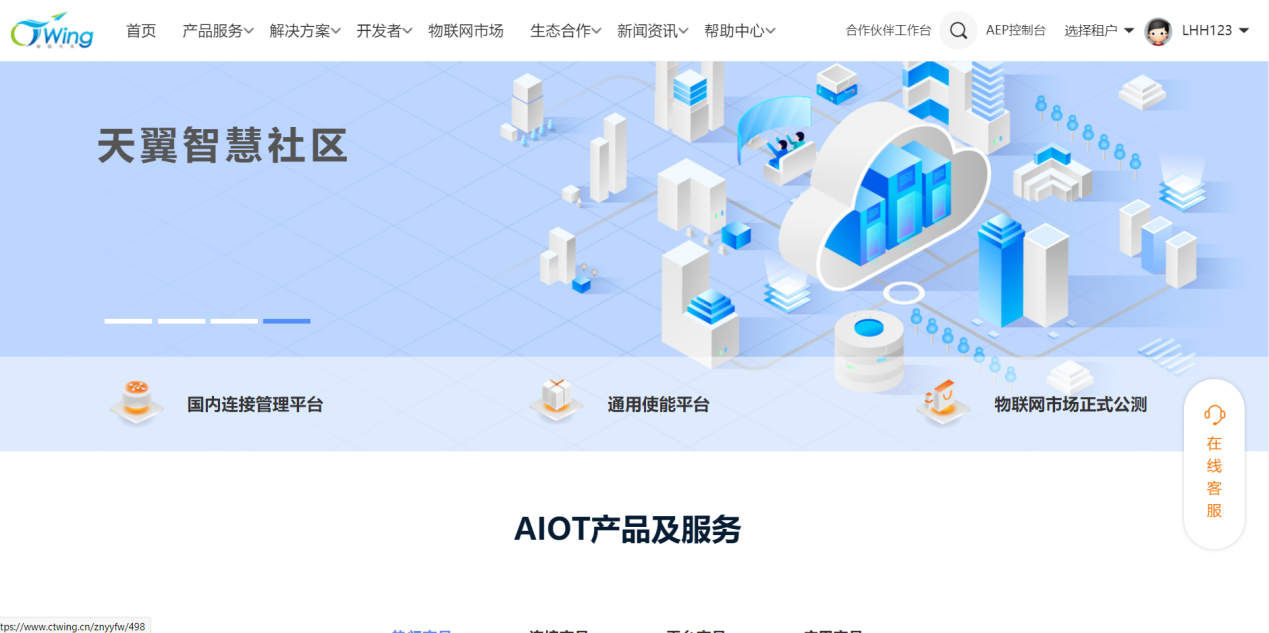

进入电信云物联网平台登录页面

若已有账号，则直接登录。若没有账号，则按照官方提示进行注册。

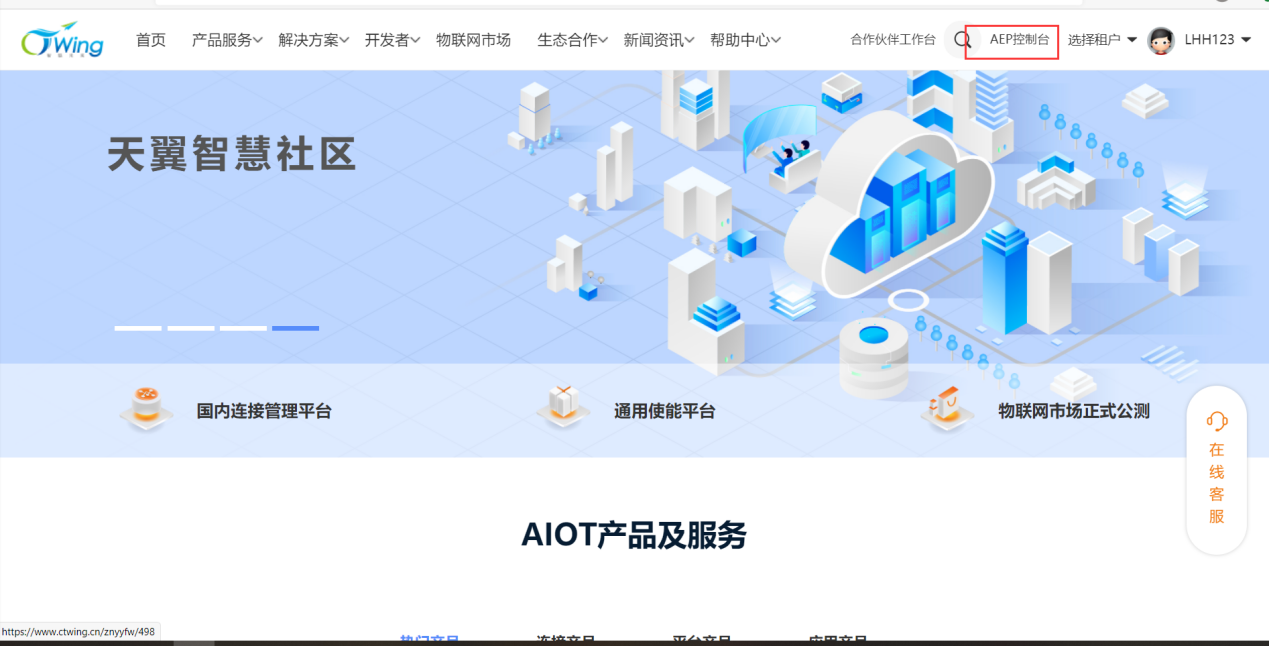

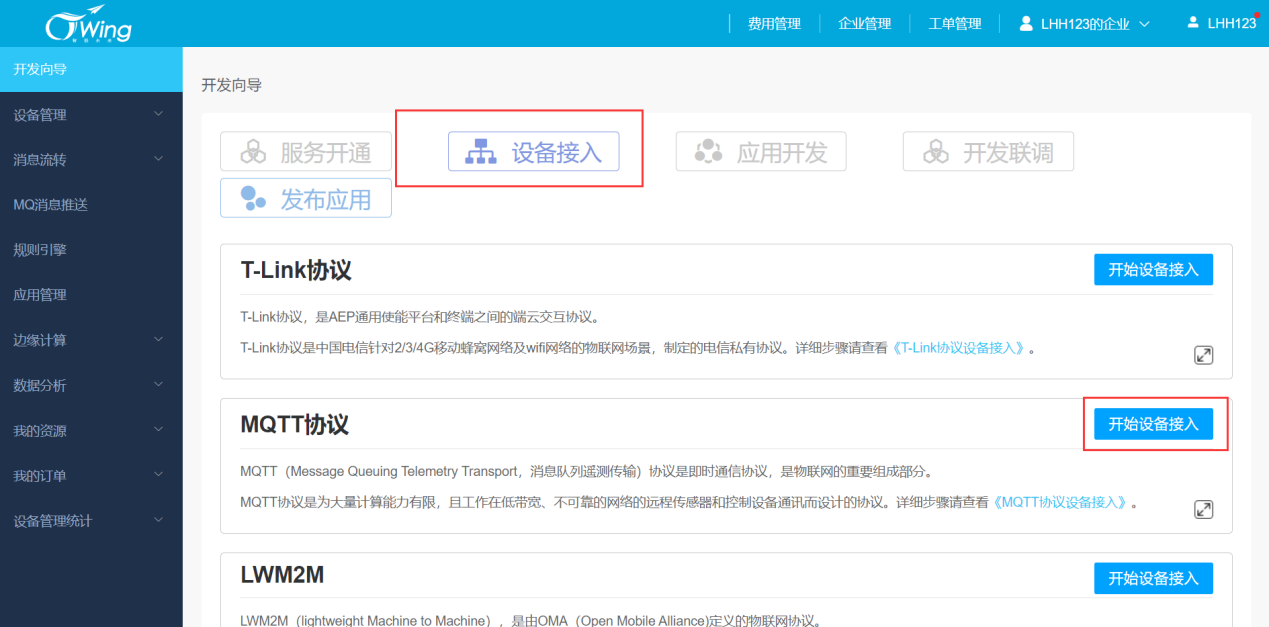

注册登录完成按照提示点击进入


3.2、创建产品、设备、属性、订阅控制Topic
按照提示创建产品

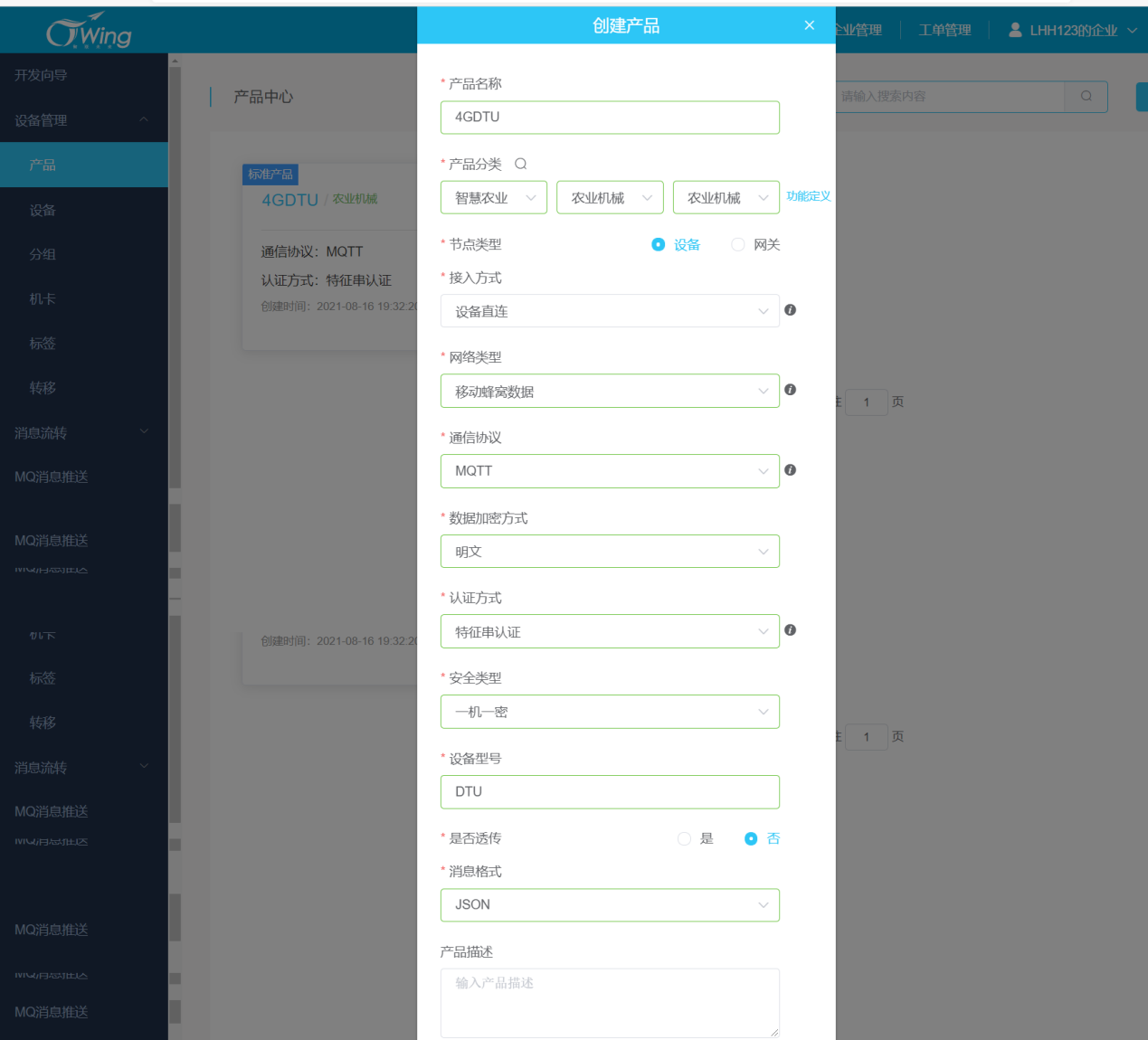

根据图片将产品信息设置好

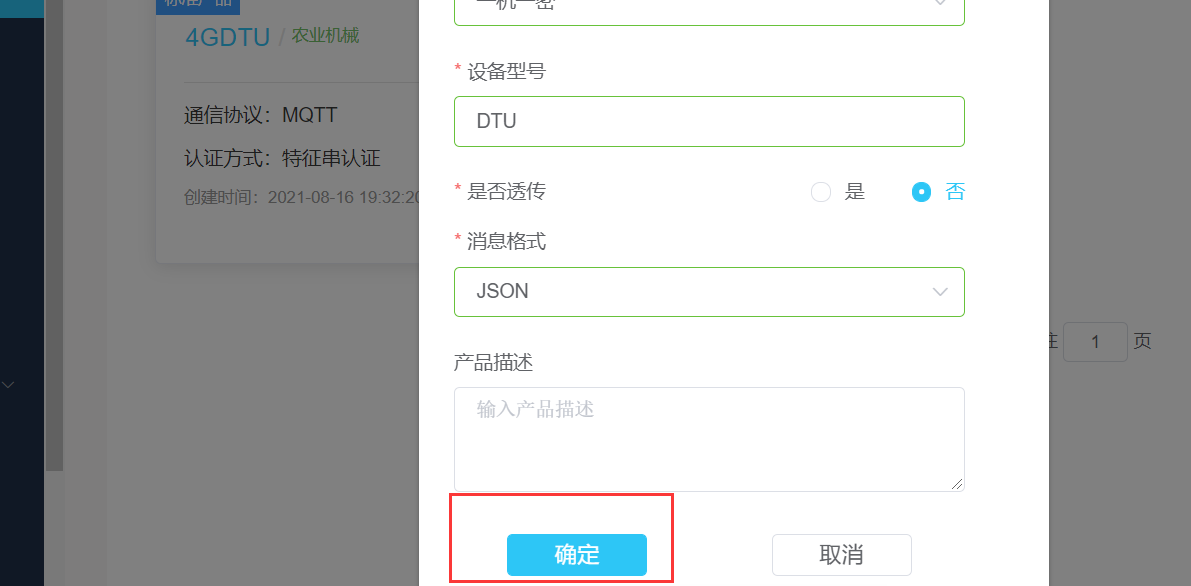

最后点击确定

产品就创建完成了

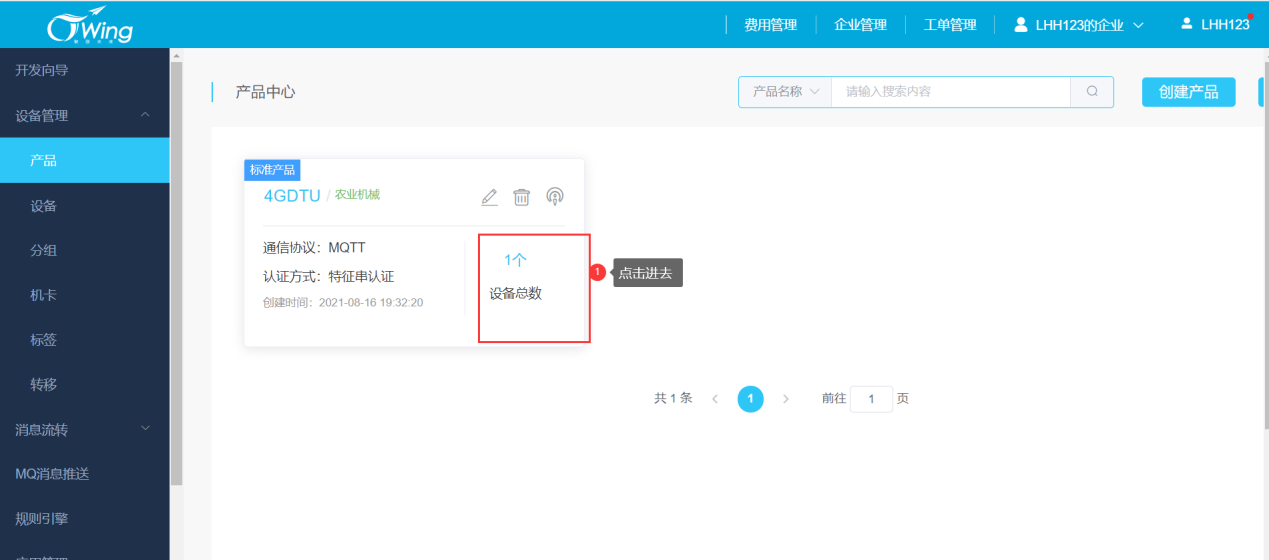

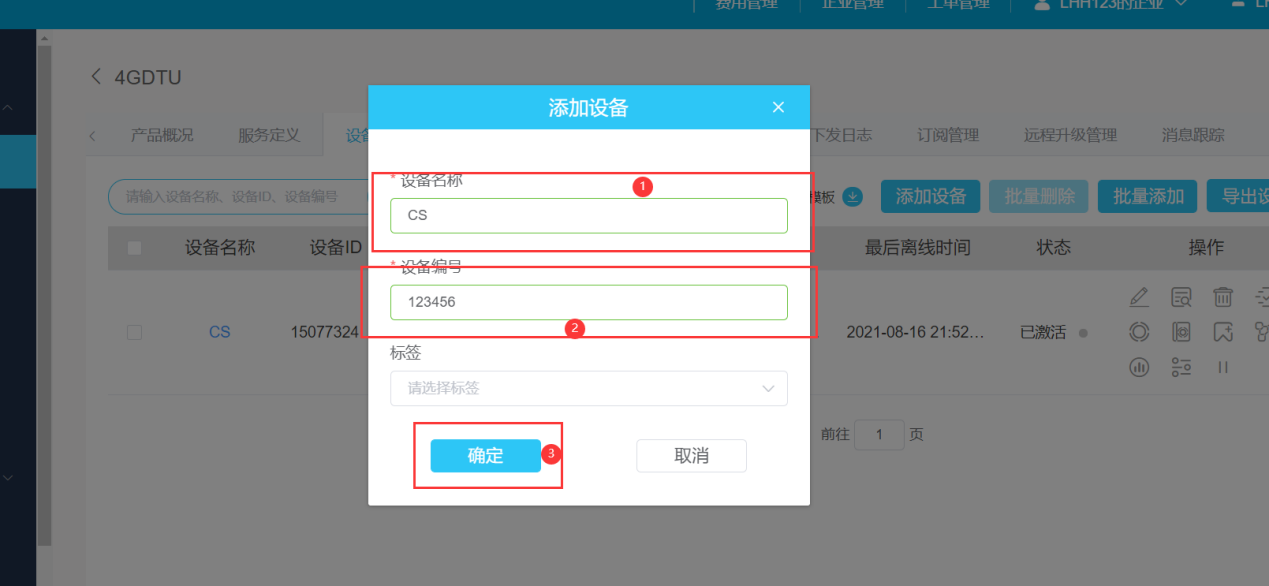

按照提示添加设备



添加完成

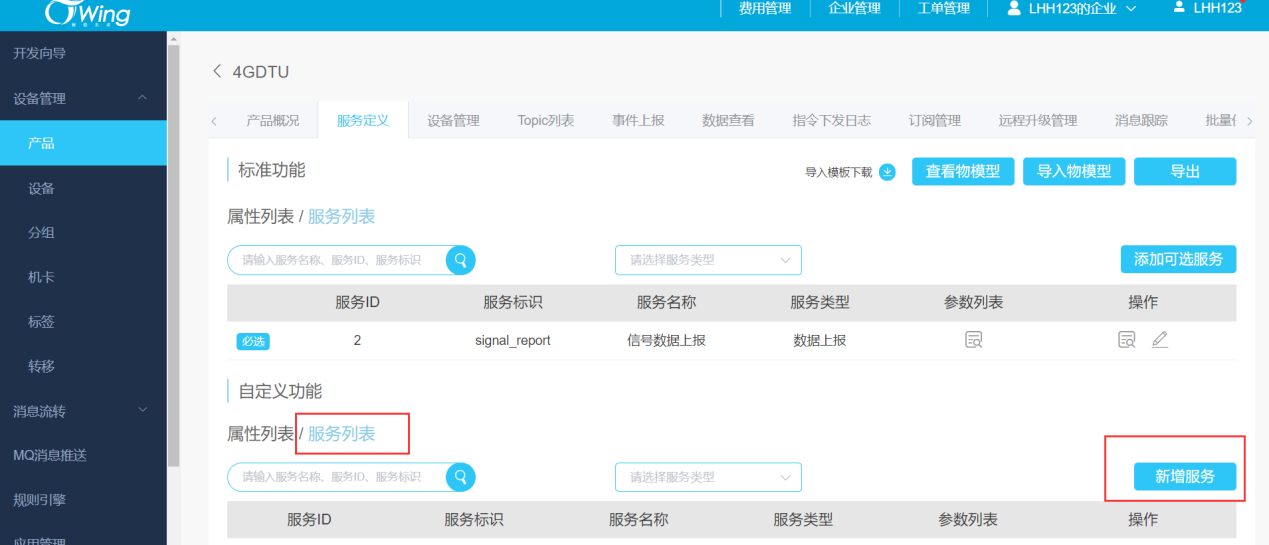

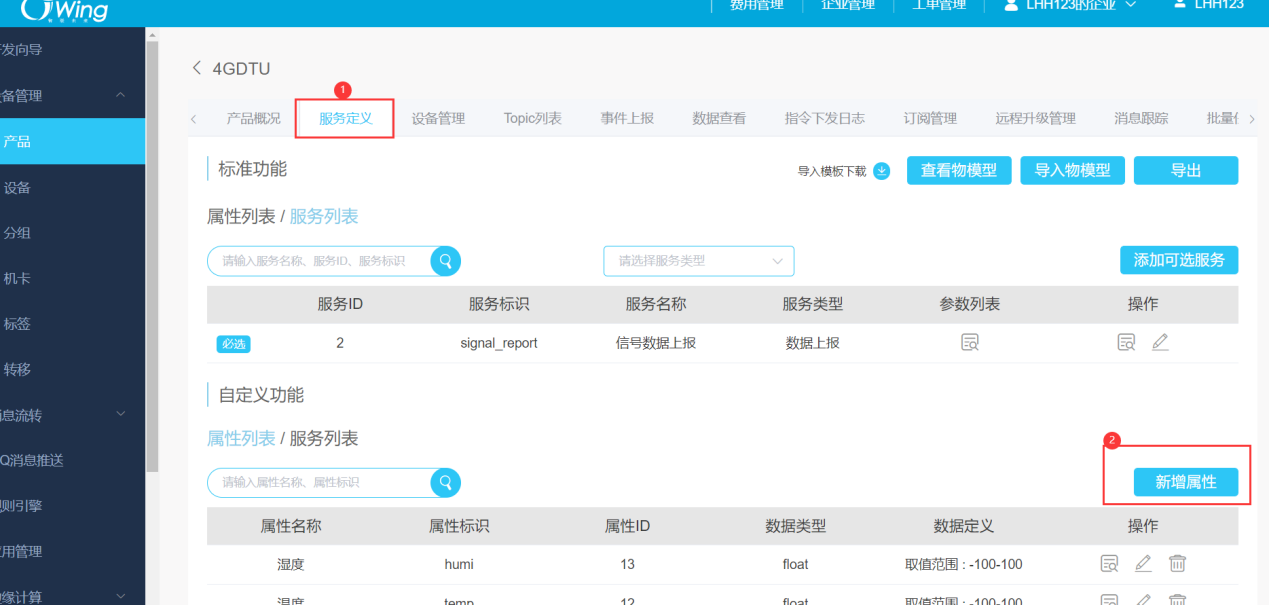

按照提示创建属性

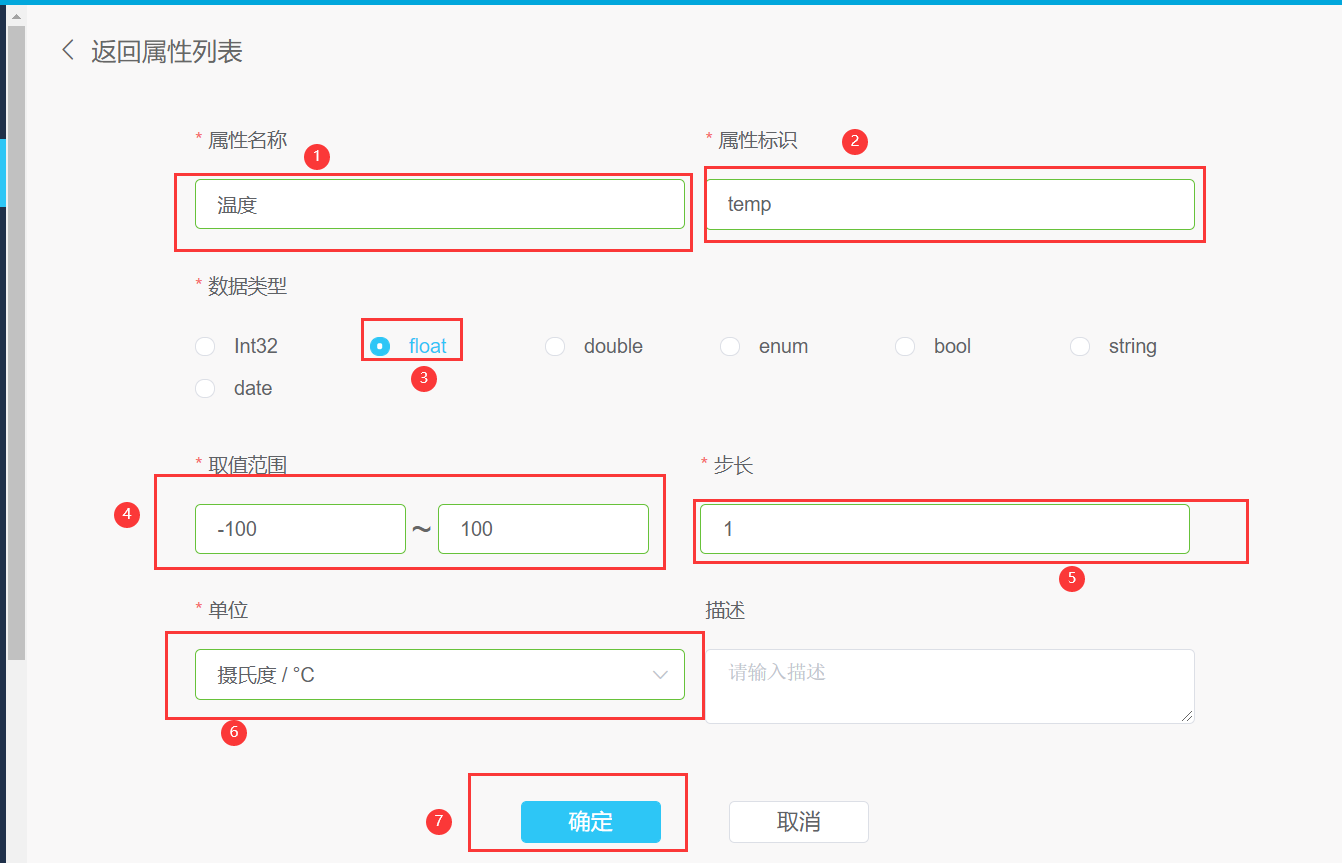

创建温度属性

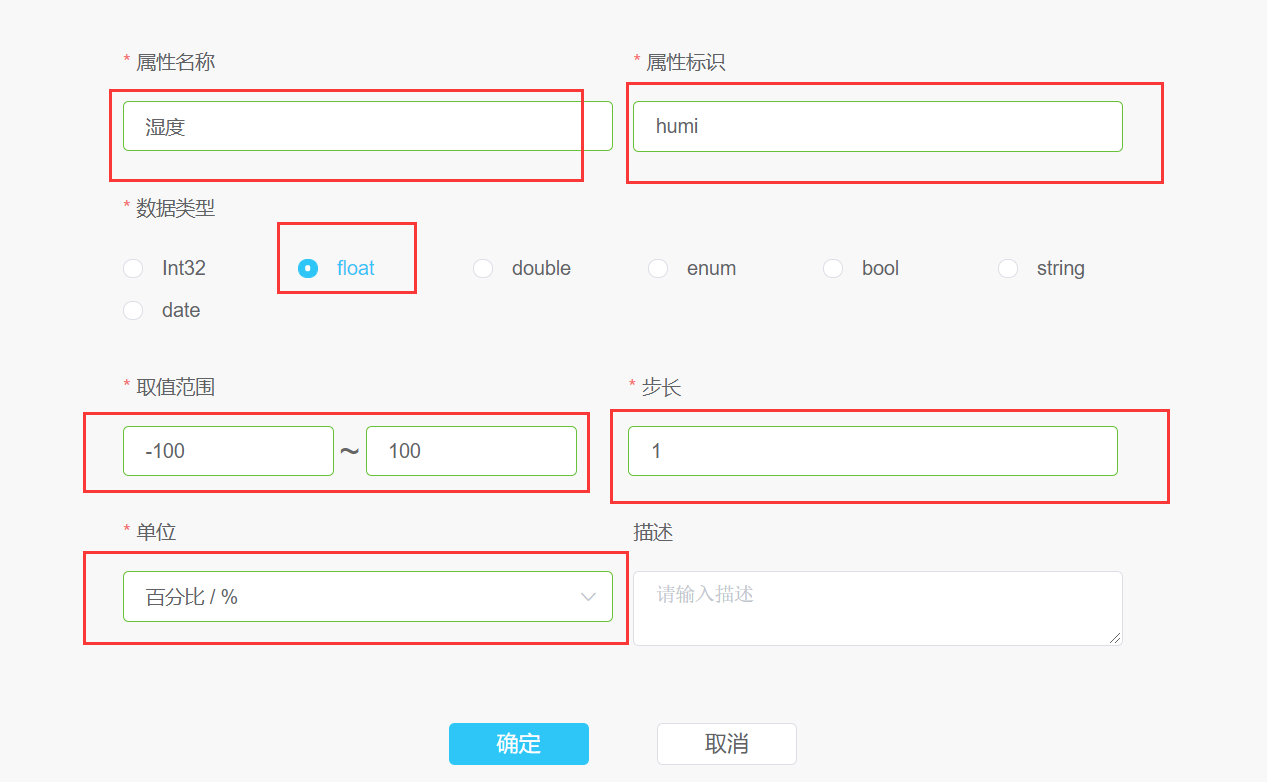

创建湿度属性

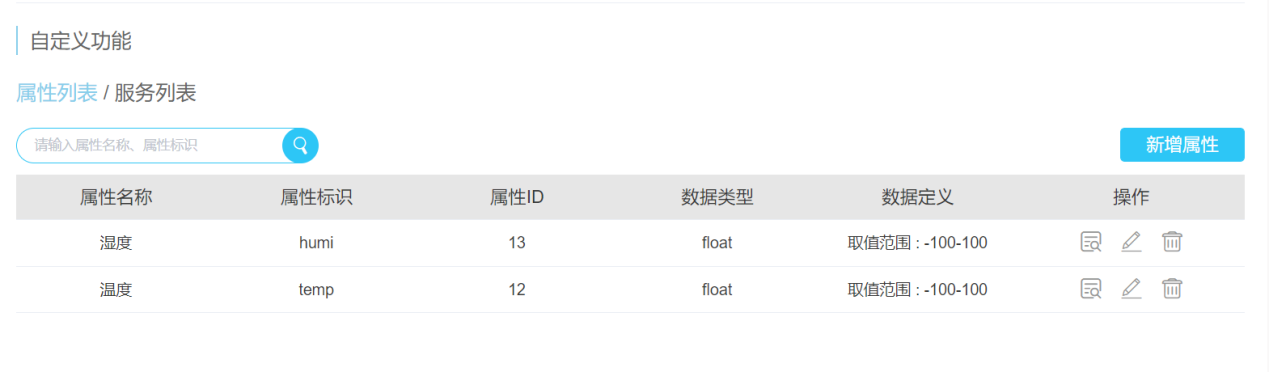

创建完成

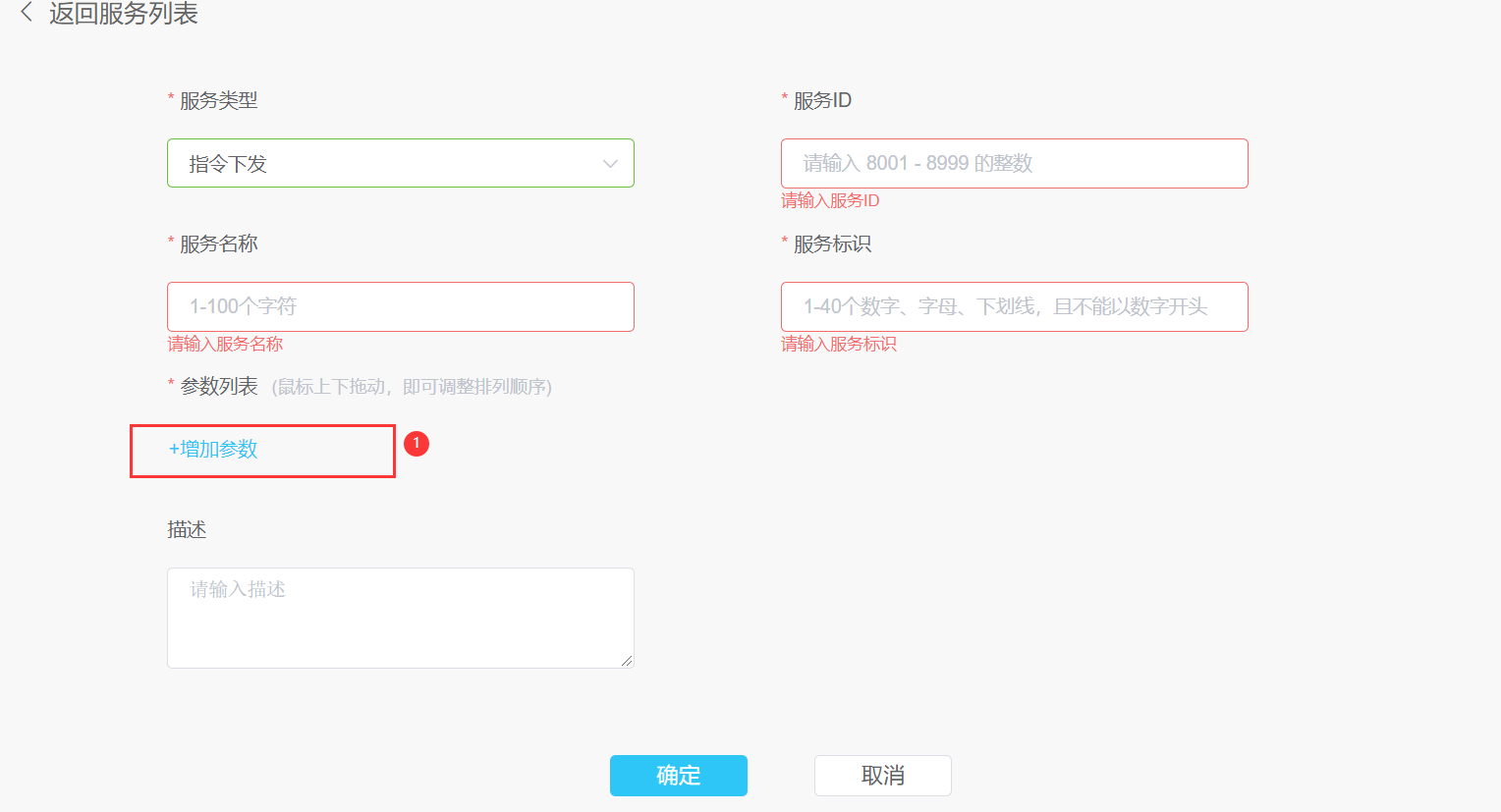

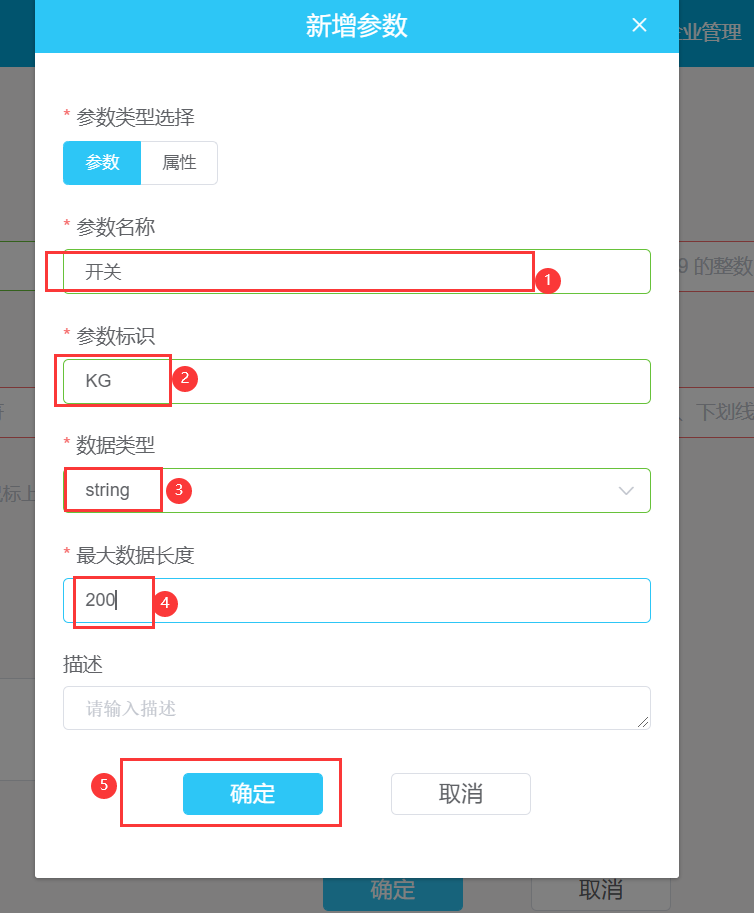

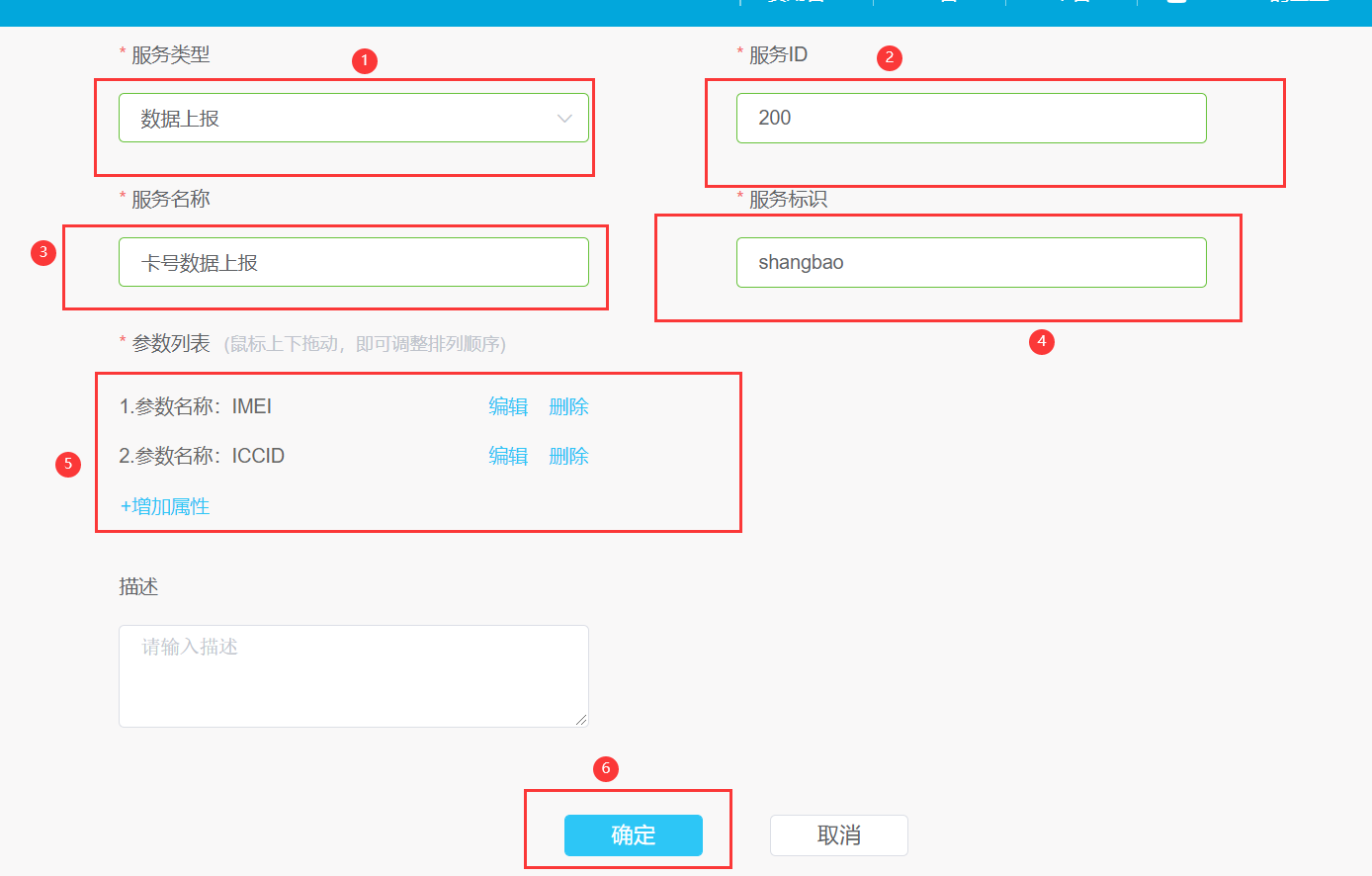

按照提示创建订阅发布Topic

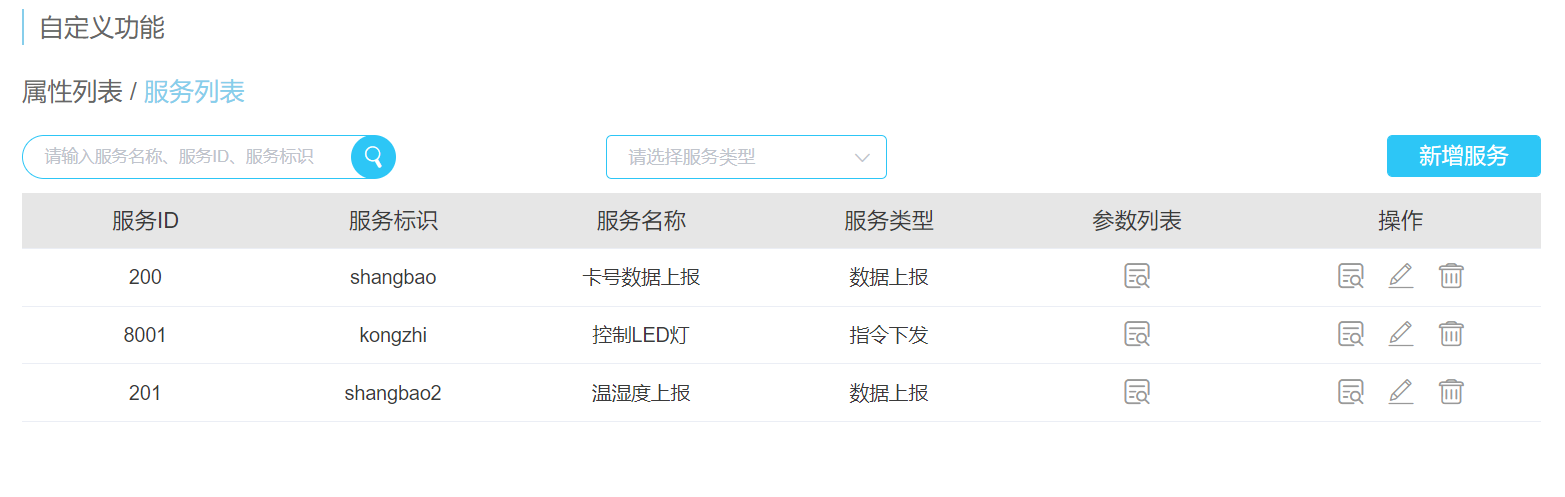

创建完成

四、程序下载
4.1、修改代码

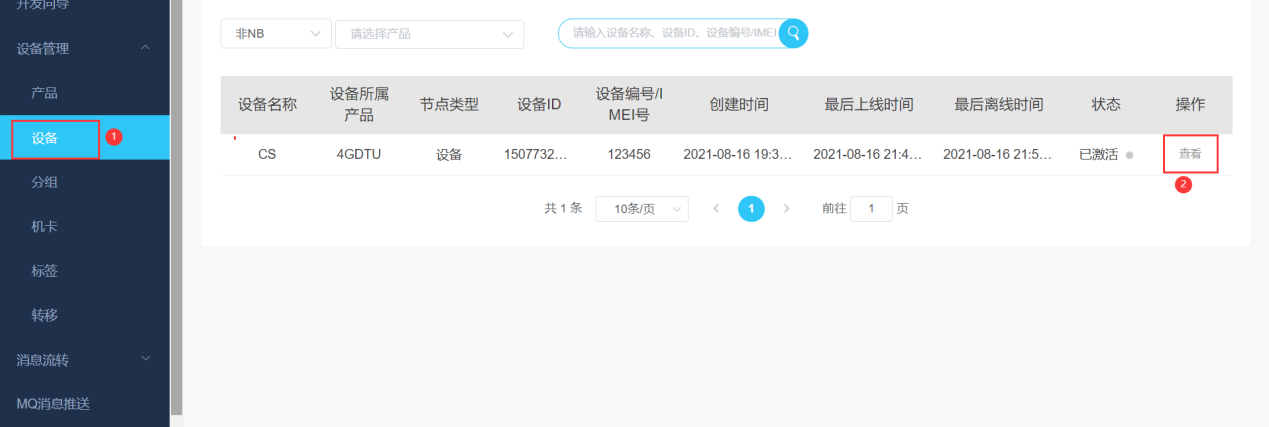

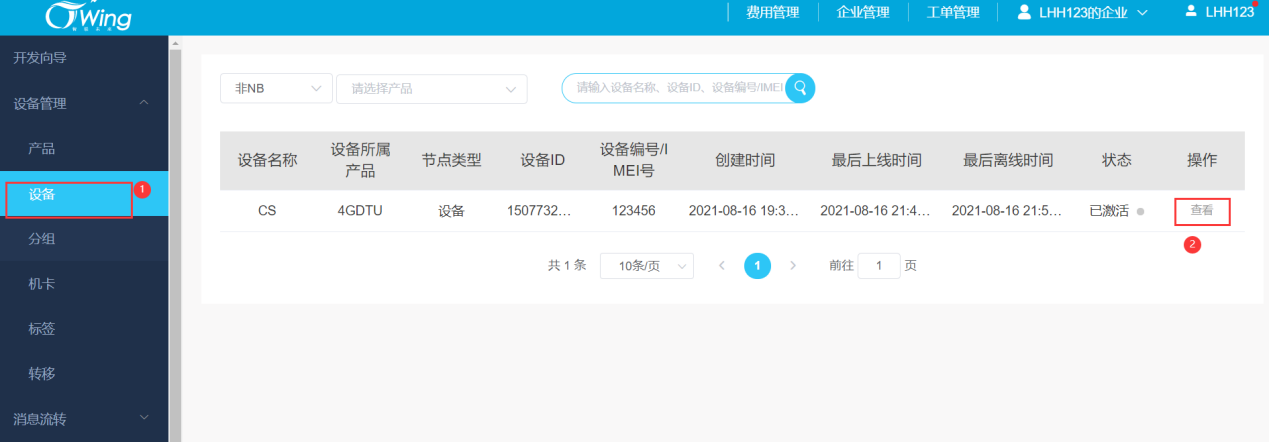

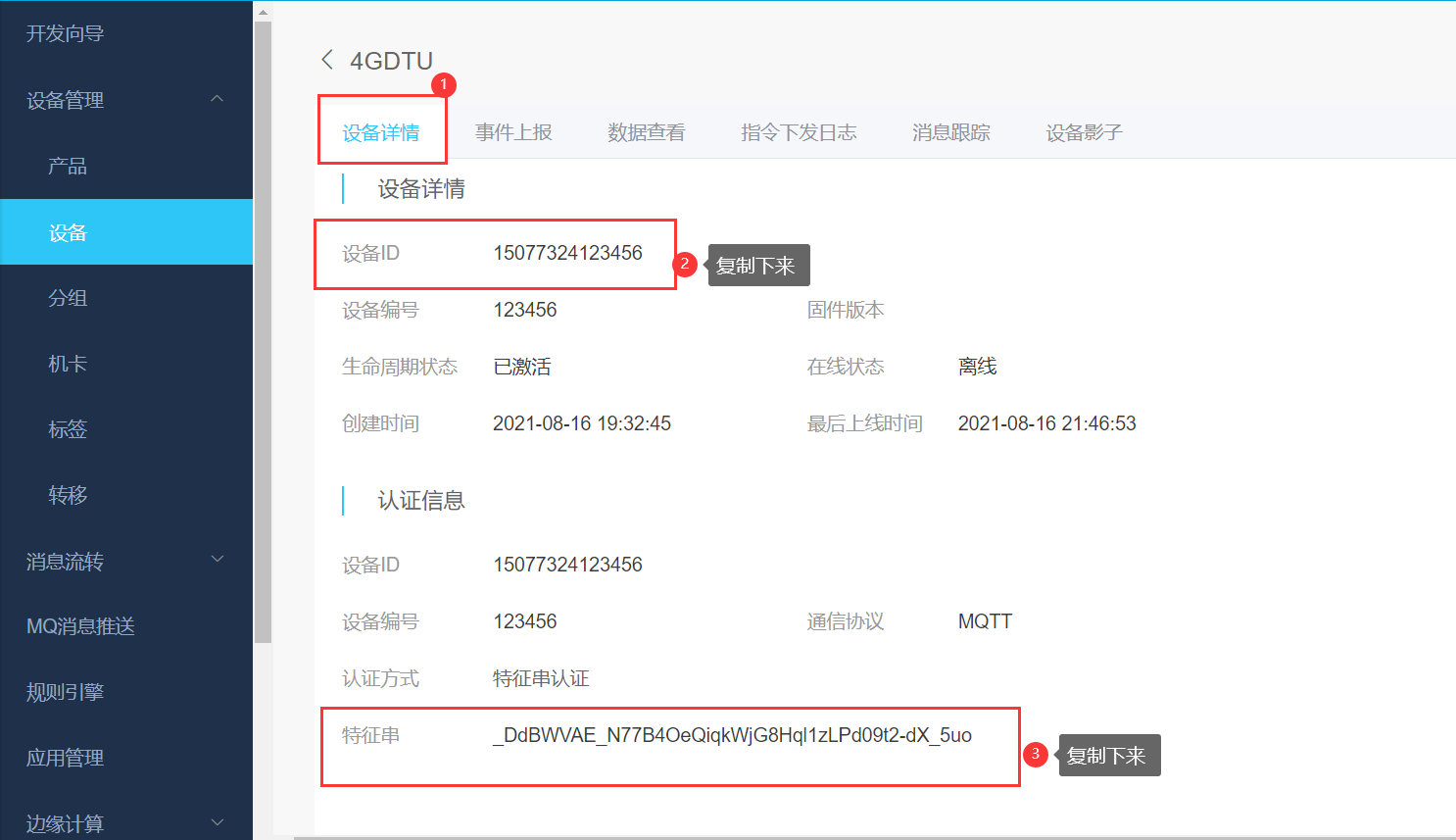

按照提示寻找设备ID，特征串

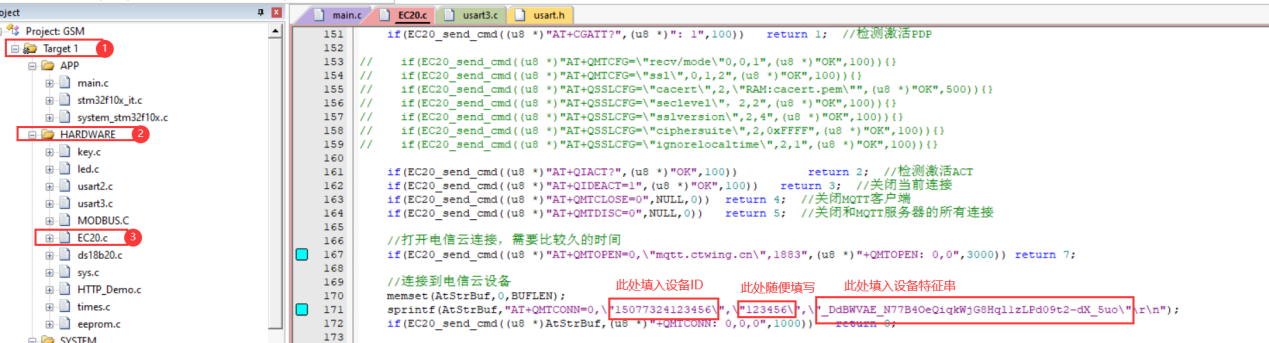

按照提示修改代码

按照提示寻找控制LED灯的Topic

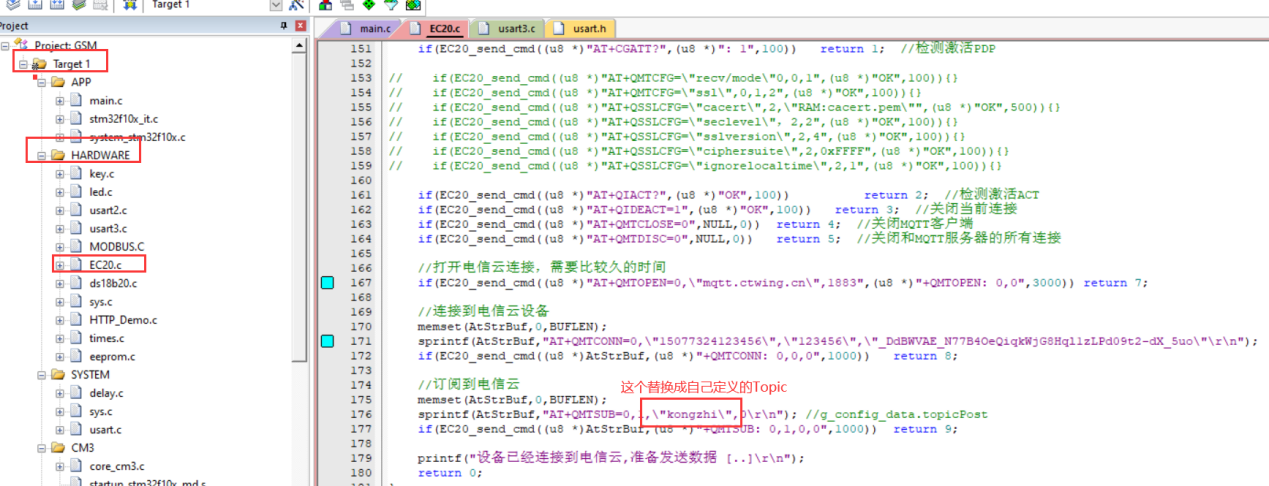

复制之后按照提示替换订阅Topic

按照提示寻找发布卡号Topic

按照提示修改上传卡号的Topic

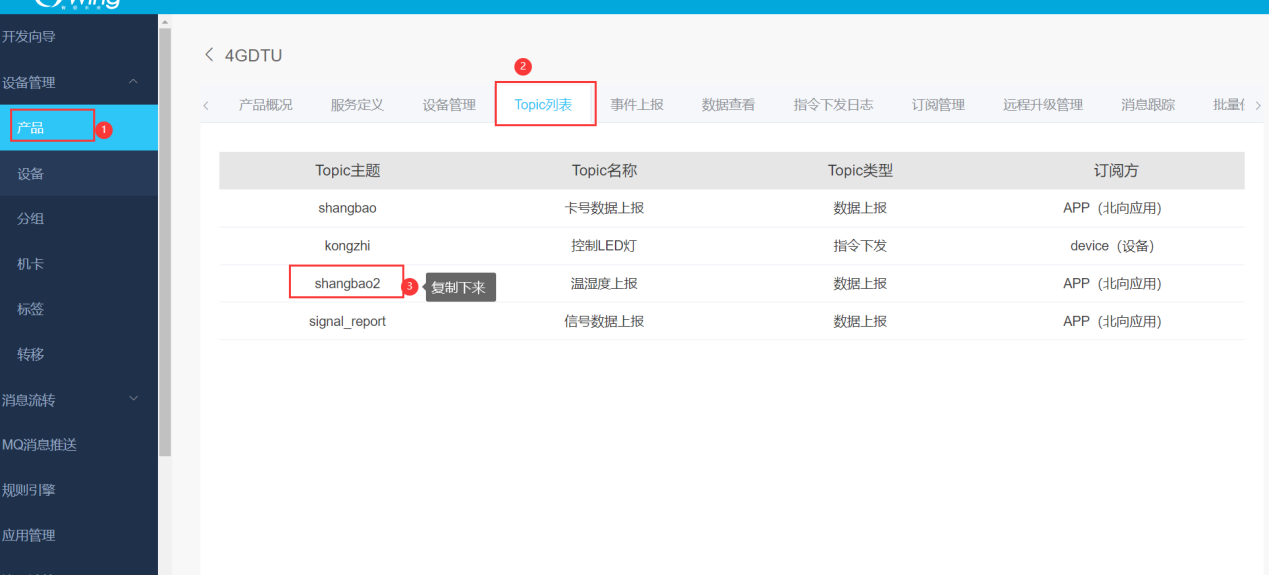

按照提示寻找上传温湿度的Topic

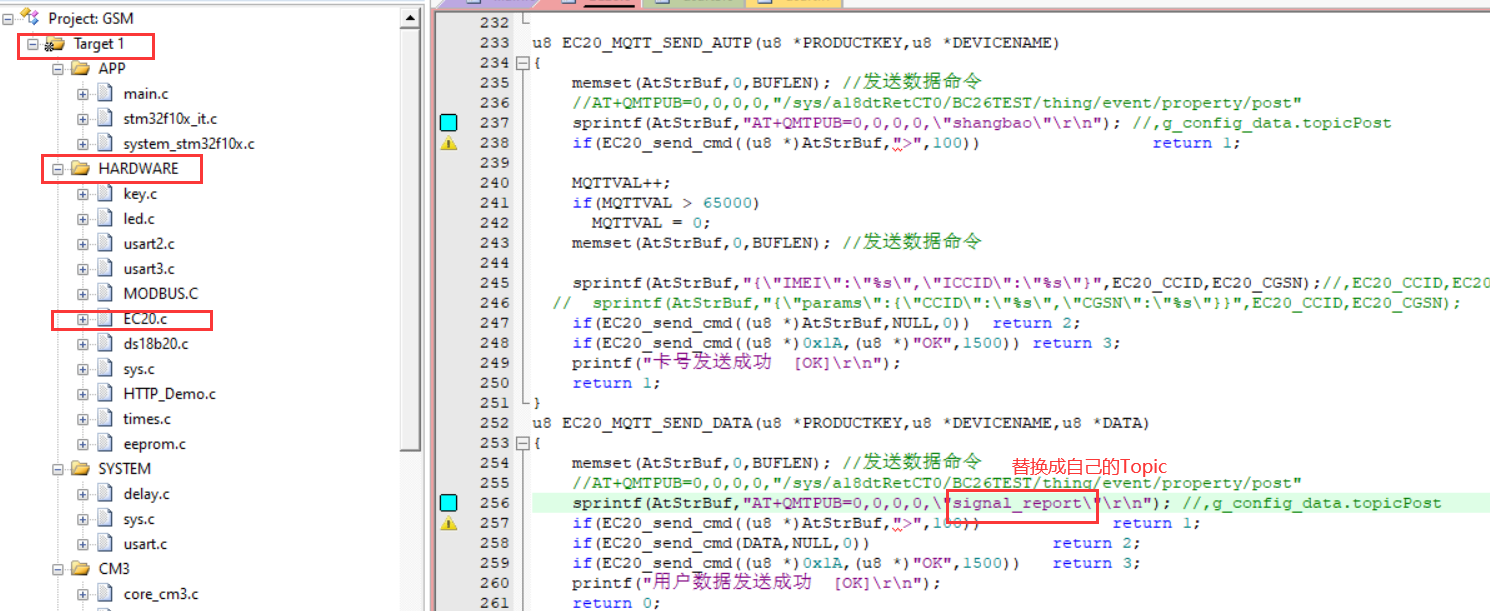

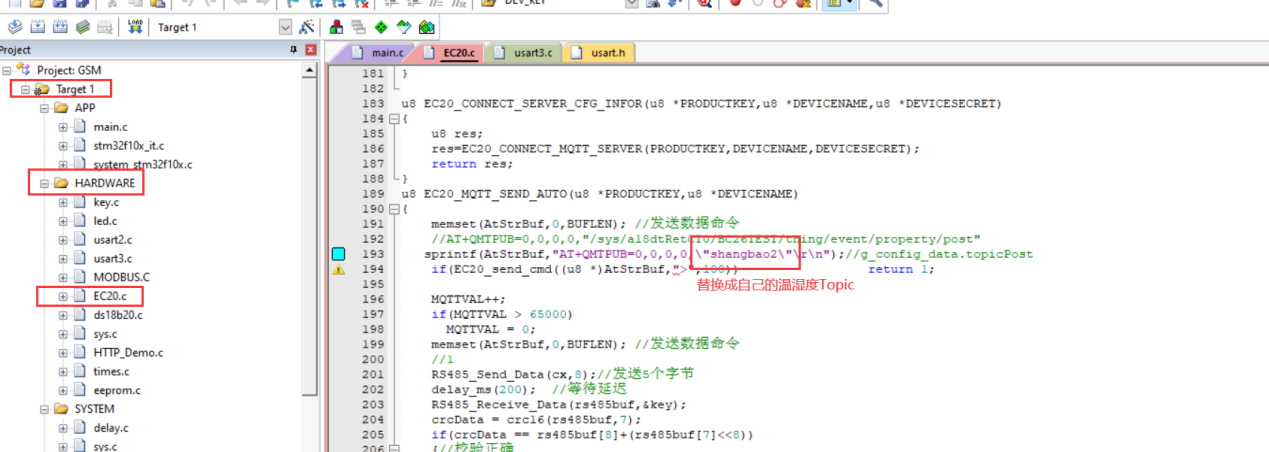

按照提示替换成自己的温湿度Topic

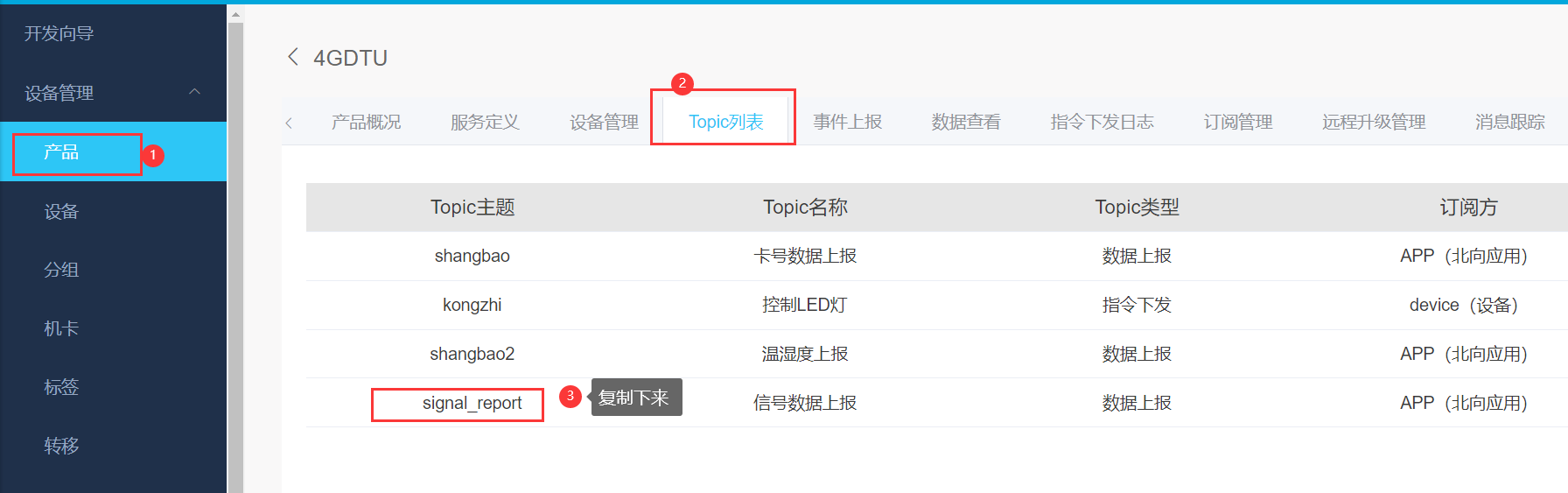

按照提示寻找用户数据上传Topic

按照提示修改用户数据Topic

4.3、使用ST-LINK仿真器下载程序

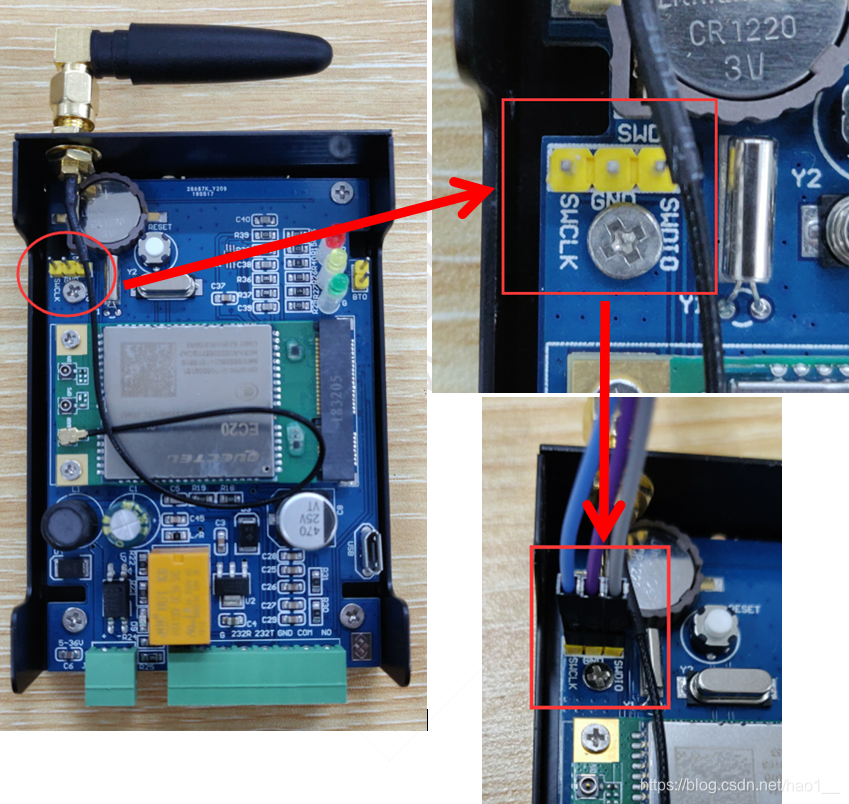

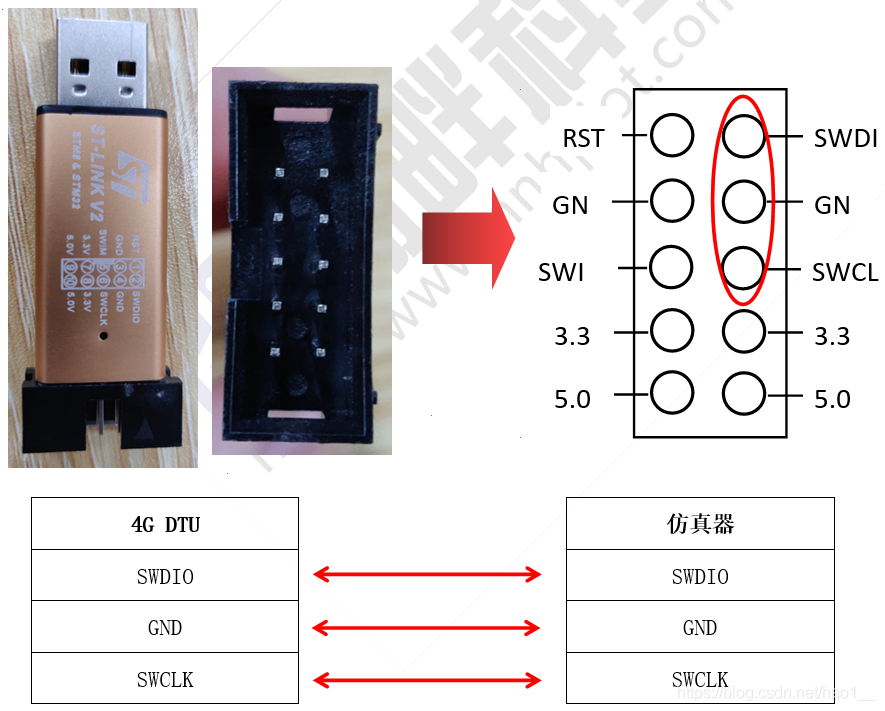

用螺丝刀将DTU外壳四周的4个螺丝拧开，把外壳拆开。然后用3条杜邦线接入4G DTU模块 SWDIO、GND、SWCLK中

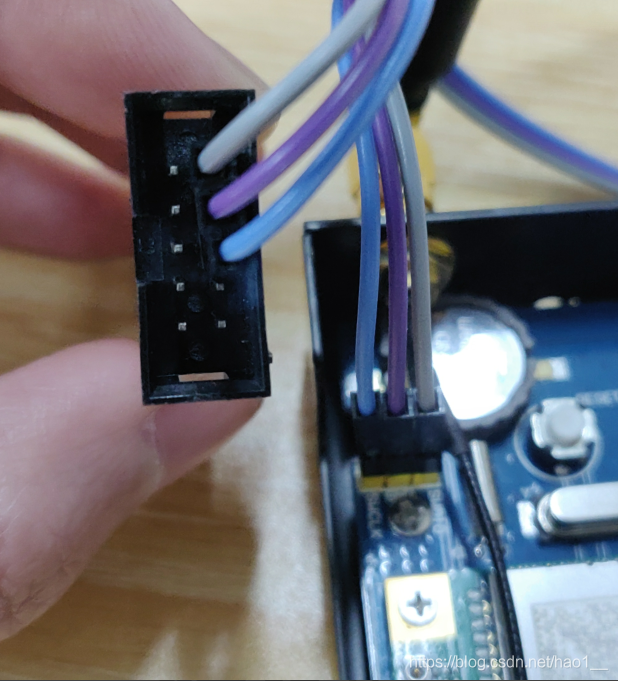

另一头的杜邦线接入仿真器，仿真器USB接口接入电脑。（注：仔细看自己仿真器的引脚顺序SWDIO、GND、SWCLK的位置，有些仿真器的引脚顺序和我使用的不一样。

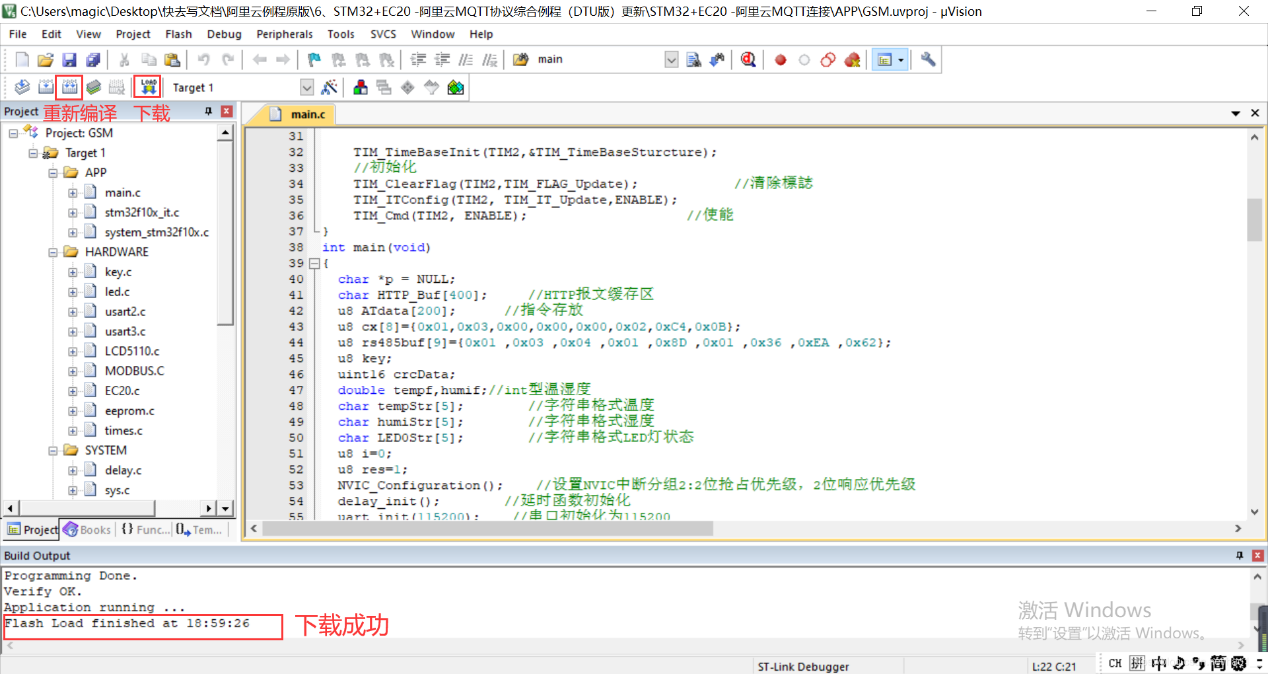

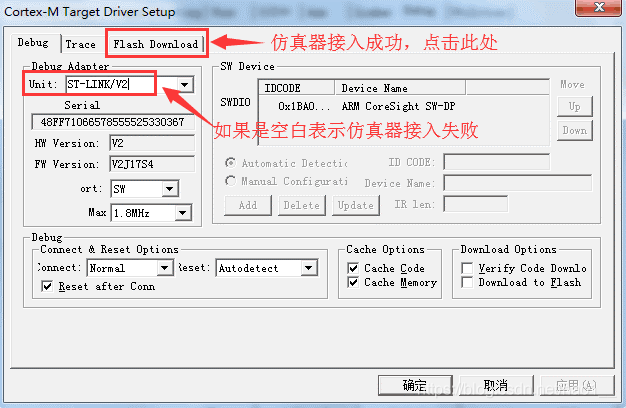

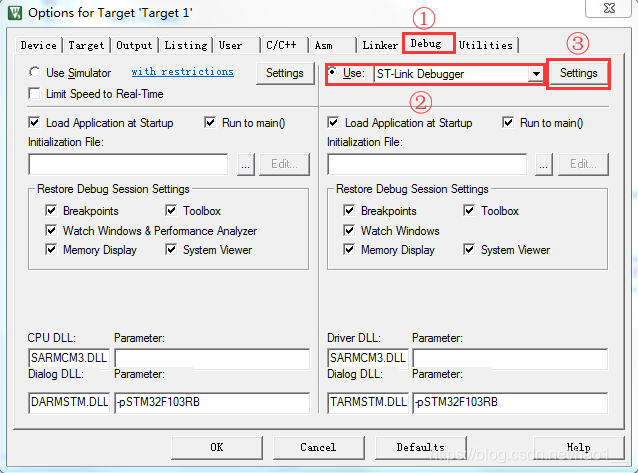

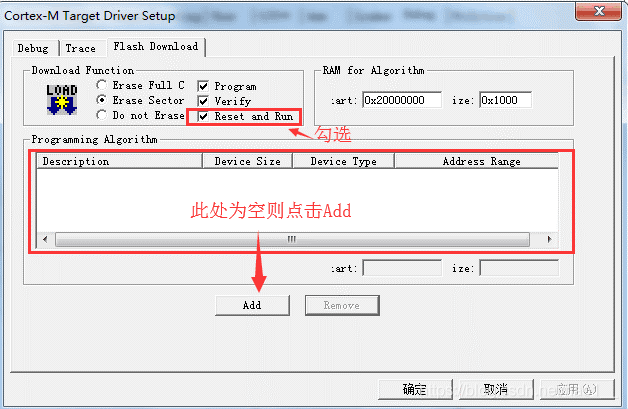

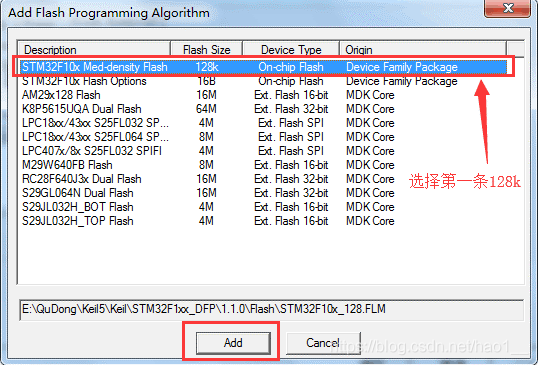

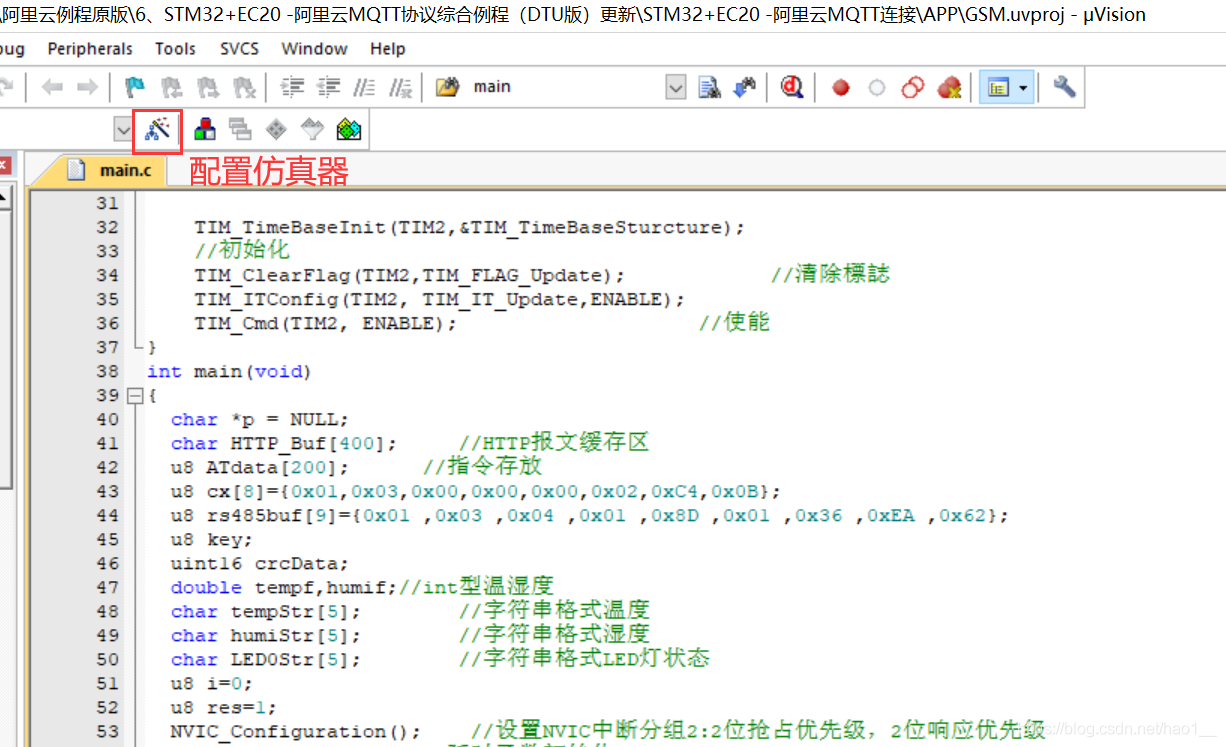

打开代码，点击配置仿真器

4.4、重启设备，完成数据上传

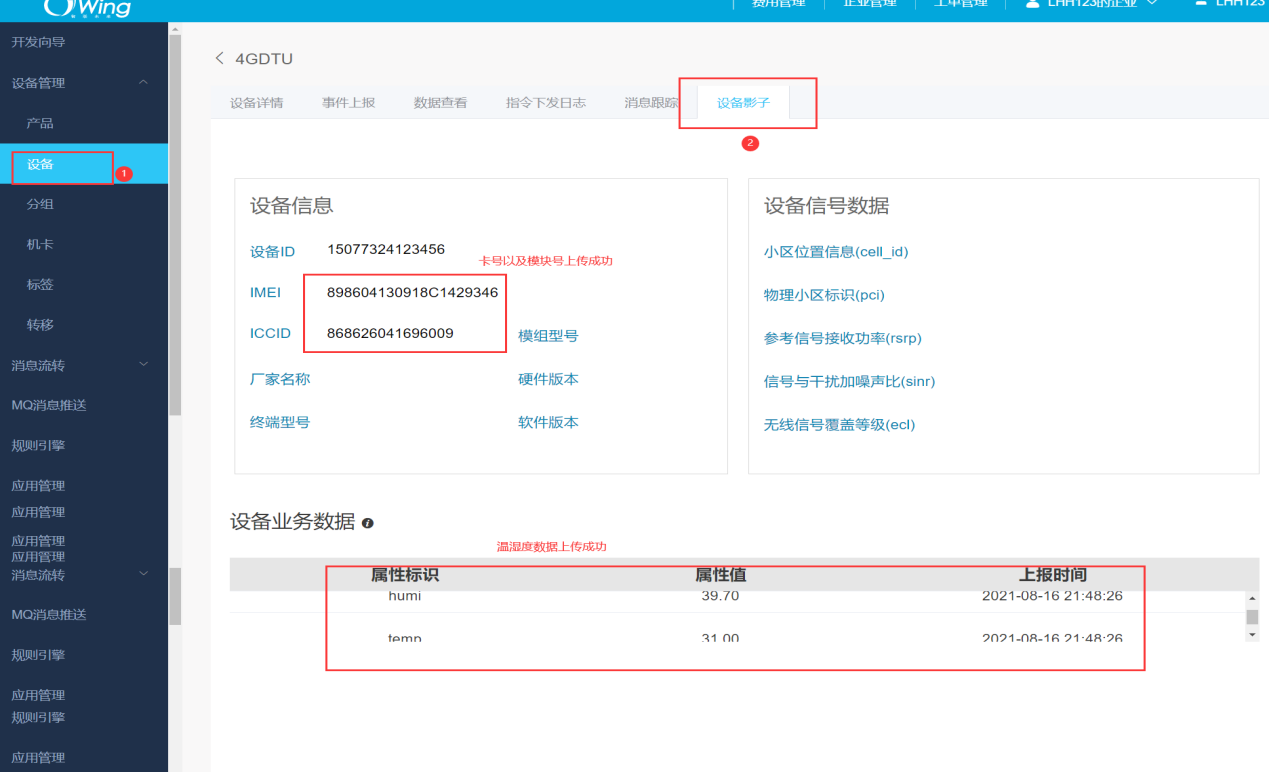

代码下载完成之后，重启一下设备，等待一会，即可完成数据上传


QQ群：

796415884

欢迎大家进群交流！
