概述

OneOS添加RTT调试信息打印

〇、前言

众所周知，嵌入式开发很重要的一项工作就是调试，对于我而言，日常用的最多的调试手段就是埋log、看log。
以我的个人习惯而言，正常情况下是开一个专门看log的串口。但是也有例外，比如之前有个项目，对方没有开log口，调试过程就很麻烦，幸亏对方留了SWD口，还能用RTT看一下log。

第一次接触OneOS开发，就从RTT配置开始吧。

一、工程选择

这次使用的开发板是之前在微信公众号申请的万耦开发板，是一块STM32L475板子，板子具体参数官网可查：万耦开发板

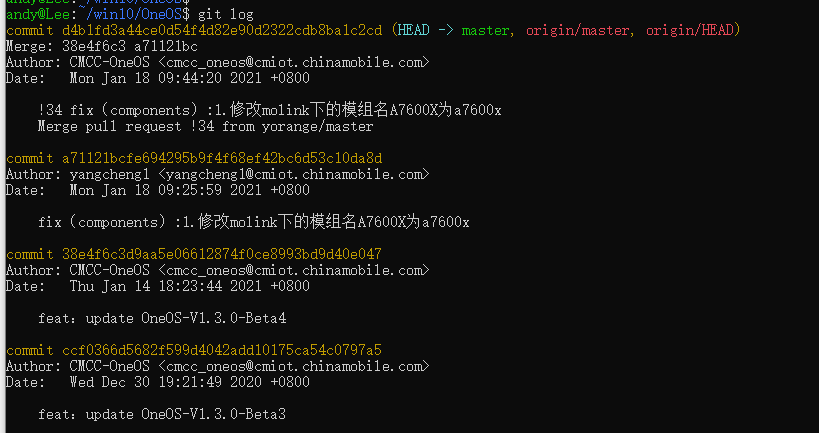

本次使用的OneOS版本，是刚从官网clone的：

在这里插入图片描述

根据官网教程，选择与本开发板对应的OneOSprojectsstm32l475-cmcc-oneos例程，这是一个循环点亮LED灯的入门例程。

PS：clone的SDK，这个工程编译的时候提示缺少文件，提示缺少的文件是RTE_Components.h,这个目前看来是个空文件，从别的工程复制一个放到OneOSprojectsstm32l475-cmcc-oneosboard即可解决。但是从官网下载的压缩包没问题。

二、工程配置

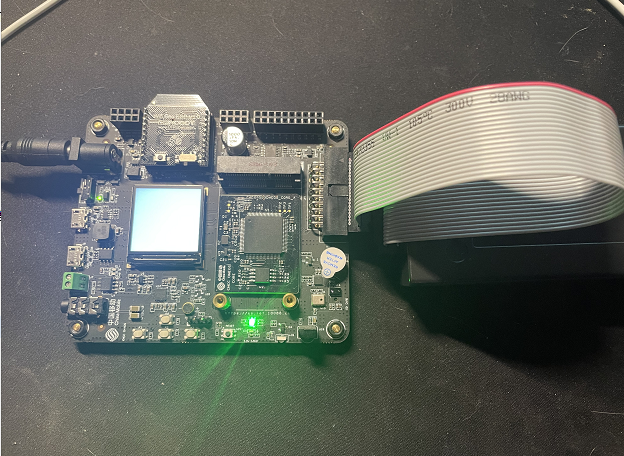

编译烧录以后，板子上的红绿蓝三色灯开始闪烁。

在这里插入图片描述

接下来，开始添加RTT相关代码。

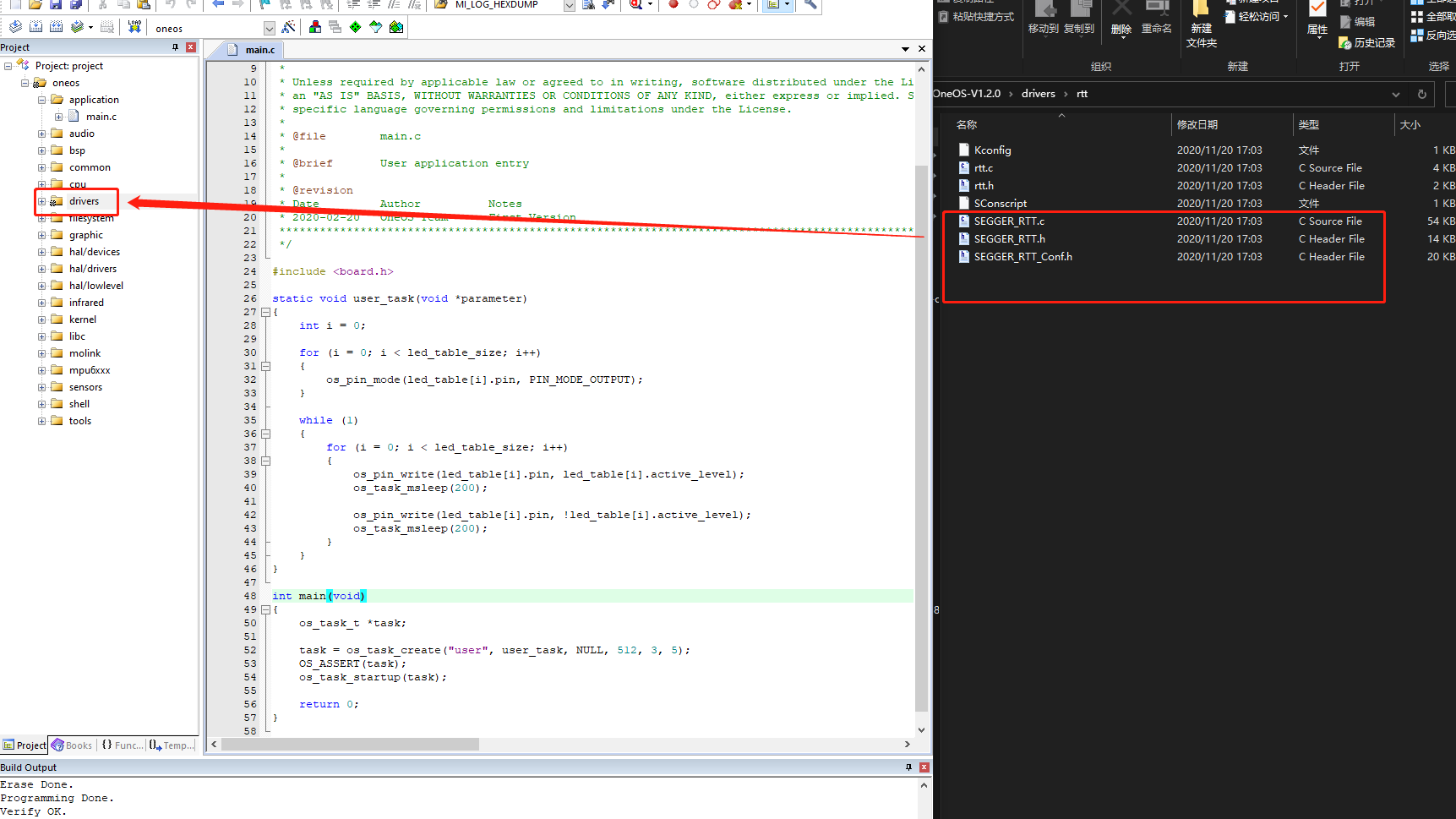

首先在工程配置中，为工程中的"drivers"添加OneOSdriversrtt中的SEGGER_RTT.c以及添加对应的头文件路径。

在这里插入图片描述

然后在SEGGER_RTT.c同目录下添加SEGGER_RTT_printf.c文件，并添加到工程中。这个文件是安装jlink驱动后可以在jlink驱动安装目录下SEGGERJLinkSamplesRTT找到，解压路径里面的压缩包SEGGER_RTT_V6XXX.zip解压即可，当然这个文件也可以从网上下载到。

添加完成后，在同一路径下新建onelog.h文件，在这个文件里，我们主要需要创建4个调用接口，分别是打印info的ONE_LOG_INFO()，打印警告信息的ONE_LOG_WARNING()，打印错误信息的ONE_LOG_ERROR()以及打印16进制数据的ONE_LOG_HEXDUMP()，为了在调试的过程中快速定位到不同的信息，还需要为这几种信息配置不同的打印颜色，我使用了四种颜色用于区分：info是绿色，警告信息是黄色，错误信息是红色，16进制数据是白色。

以下是相关代码:

#ifndef _ONE_LOG_H_
#define _ONE_LOG_H_

#include "SEGGER_RTT.h"

#define LOG_DEBUG 1

#if LOG_DEBUG


#define ONE_LOG_PRINT(type,color,format,...)
        SEGGER_RTT_printf(0,"%s%s"format"rn%s",
                          color,
                          type,
                          ##__VA_ARGS__,
                          RTT_CTRL_RESET)


#define ONE_LOG_CLEAR() SEGGER_RTT_WriteString(0, "  "RTT_CTRL_CLEAR)
#define ONE_LOG(format,...) ONE_LOG_PRINT("","",format,##__VA_ARGS__)
#define ONE_LOG_INFO(format,...) ONE_LOG_PRINT("I: ", RTT_CTRL_TEXT_BRIGHT_GREEN , format, ##__VA_ARGS__)
#define ONE_LOG_WARNING(format,...) ONE_LOG_PRINT("W: ", RTT_CTRL_TEXT_BRIGHT_YELLOW, format, ##__VA_ARGS__)
#define ONE_LOG_ERROR(format,...) ONE_LOG_PRINT("E: ", RTT_CTRL_TEXT_BRIGHT_RED   , format, ##__VA_ARGS__)
#define ONE_LOG_HEXDUMP(p_data,len) SEGGER_RTT_HEXDUMP(p_data,len)

#else
#define ONE_LOG_CLEAR()
#define ONE_LOG
#define ONE_LOG_INFO
#define ONE_LOG_WARNING
#define ONE_LOG_ERROR
#define ONE_LOG_HEXDUMP

#endif

#endif

这里有一点需要注意的是，在上述代码第24行，我用了SEGGER_RTT_HEXDUMP（）函数，这个函数是我自己添加的，所以接下来需要在SEGGER_RTT_printf.c最下面添加如下代码：

int SEGGER_RTT_HEXDUMP(unsigned char *p_data,unsigned char len){

	SEGGER_RTT_printf(0,"%s0x",RTT_CTRL_TEXT_BRIGHT_WHITE);
	for(int i = 0;i<len;i++)
	{
		SEGGER_RTT_printf(0,"%s%02x ",RTT_CTRL_TEXT_BRIGHT_WHITE,p_data[i]);
	}
		SEGGER_RTT_printf(0,"rn");

	return 0;
}

以及还需要在SEGGER_RTT.h中添加：int SEGGER_RTT_HEXDUMP(unsigned char *p_data,unsigned char len);

这样，RTT就已经添加完成。

三、RTT的调用

RTT已经配置完成，接下来需要在需要main.c中初始化以及调用。

首先进行初始化，并打印固件信息：


int main(void)
{
	SEGGER_RTT_Init();
	 ONE_LOG_CLEAR();
	 ONE_LOG_INFO(RTT_CTRL_CLEAR"Compiled  %s %sn", (uint32_t)__DATE__, (uint32_t)__TIME__);
	  ………………
	  ………………
}

然后，我们可以根据例程中三种灯的闪烁来打印不同的信息，比如：三种灯亮起的时候分别打印info、警告信息与错误信息，并且在第一个灯亮起的时候打印一组16进制数据，以下是相关代码：

static void user_task(void *parameter)
{
    int i = 0;

    for (i = 0; i < led_table_size; i++)
    {
        os_pin_mode(led_table[i].pin, PIN_MODE_OUTPUT);
    }

		uint8_t a[13]={0,1,2,3,4,5,6,7,8,9,0,0,1};


    while (1)
    {
        for (i = 0; i < led_table_size; i++)
        {
					switch (i) {
						case 0 :
						{
							ONE_LOG_HEXDUMP(a,13);
							ONE_LOG_INFO("info:0");
						}break;

						case 1 :
						{
							ONE_LOG_WARNING("warning:1");
						}break;

						case 2 :
						{
							ONE_LOG_ERROR("error:2");
						}break;

						}

            os_pin_write(led_table[i].pin, led_table[i].active_level);
            os_task_msleep(500);

            os_pin_write(led_table[i].pin, !led_table[i].active_level);
            os_task_msleep(500);
        }
    }
}

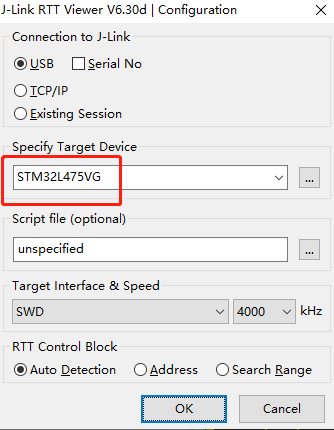

编译，烧录，打开jlink RTT viewer，连接设备，注意设备型号不要选错了：

在这里插入图片描述
