利用D触发器和异或门实现两个IO解读电机编码器的计数值和方向反转变正转正转变反转

103 阅读 0 评论
我是靠谱客的博主 直率流沙，最近开发中收集的这篇文章主要介绍利用D触发器和异或门实现两个IO解读电机编码器的计数值和方向反转变正转正转变反转，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

目录

  • 反转变正转
  • 正转变反转

iPad Pro 2020
14.8.1
仿真软件：iCircuit

       突发奇想，做个记录。应该可以用于诸如51单片机、Arduino或是电赛中可能用到的MSP430G2553这类外设十分稀缺的单片机上。一个想法，啊，不一定对。

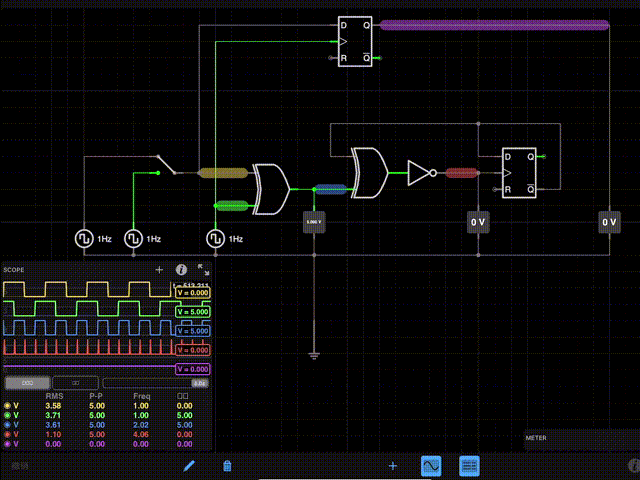

在这里插入图片描述

       黄色波形是编码器A相，绿色波形是编码器B相，红色波形实现了双边缘检测，可以接到单片机的外部中断引脚或计数器输入引脚，紫色波形实现方向的判断，接到一个输入引脚就行。

反转变正转

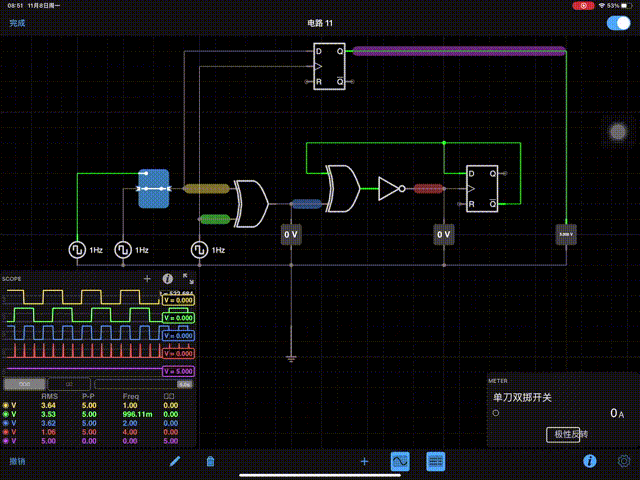

在这里插入图片描述

正转变反转

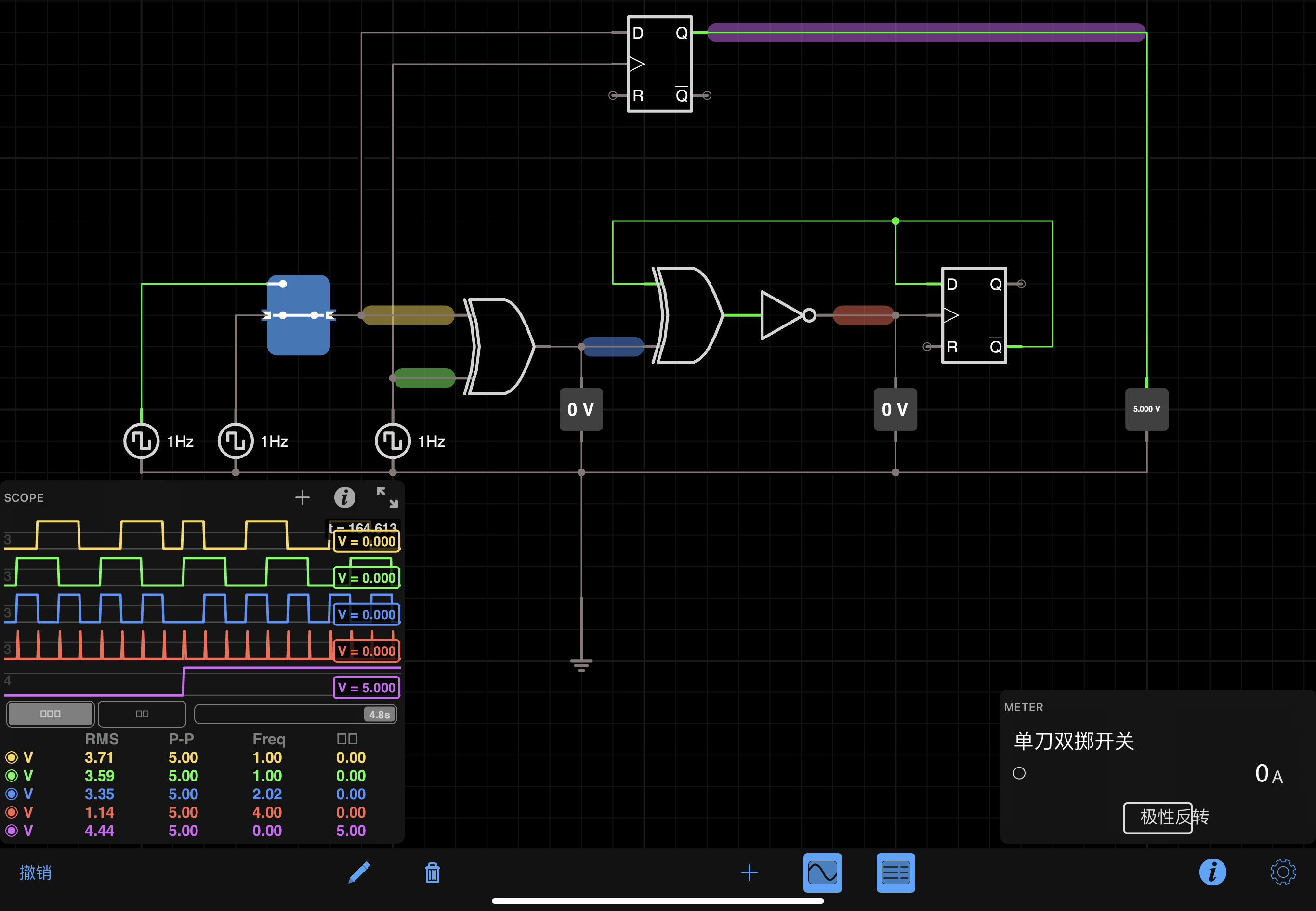

在这里插入图片描述

在这里插入图片描述

最后
