quartus仿真4：74194构建环型计数器以上分析出现重大问题，反复核对，我发现我把输出管脚标反了

225 阅读 0 评论
我是靠谱客的博主 健忘砖头，这篇文章主要介绍quartus仿真4：74194构建环型计数器以上分析出现重大问题，反复核对，我发现我把输出管脚标反了，现在分享给大家，希望可以做个参考。

  • 寄存器是数字系统中用来存放数据或运算结果的一种常用逻辑器件

    • 接收数据、保存数据和传送数据
    • 左、右移位
    • 串、并输入
    • 串、并输出
    • 预置、清零

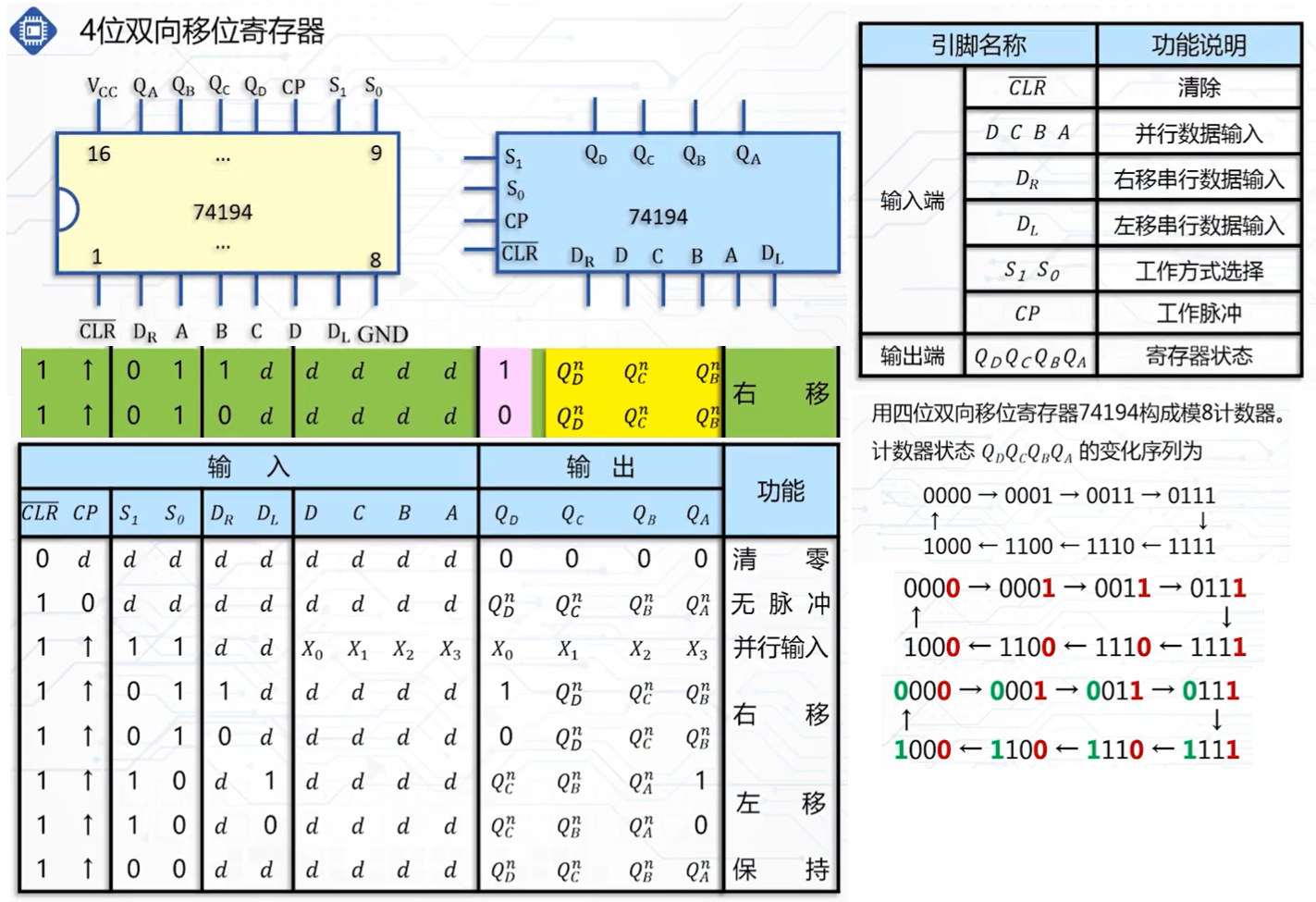

  • 74194是通用4位移位寄存器，S0和S1控制四选一的多路复用器，异步清零
    在这里插入图片描述

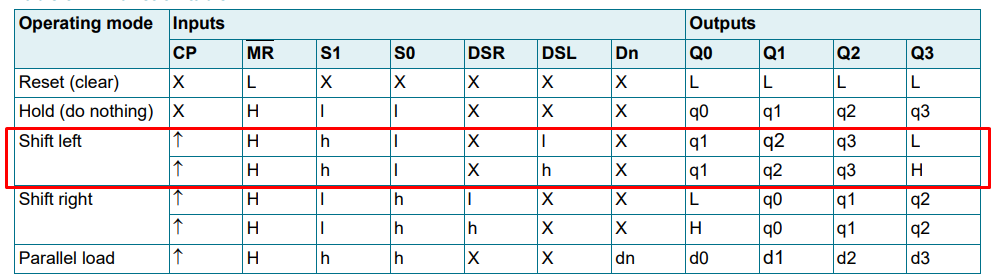

  • 上面功能表疑似有问题
    在这里插入图片描述

  • 欢迎探讨
    在这里插入图片描述

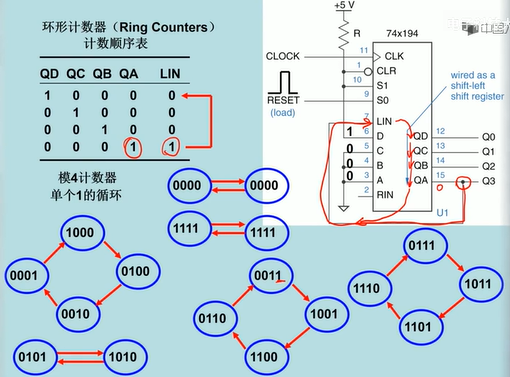

  • 移位寄存器构建环型模4计数器，数据表来自德州仪器
    在这里插入图片描述

  • 问题：电路受到干扰后无法进行自校正
    在这里插入图片描述

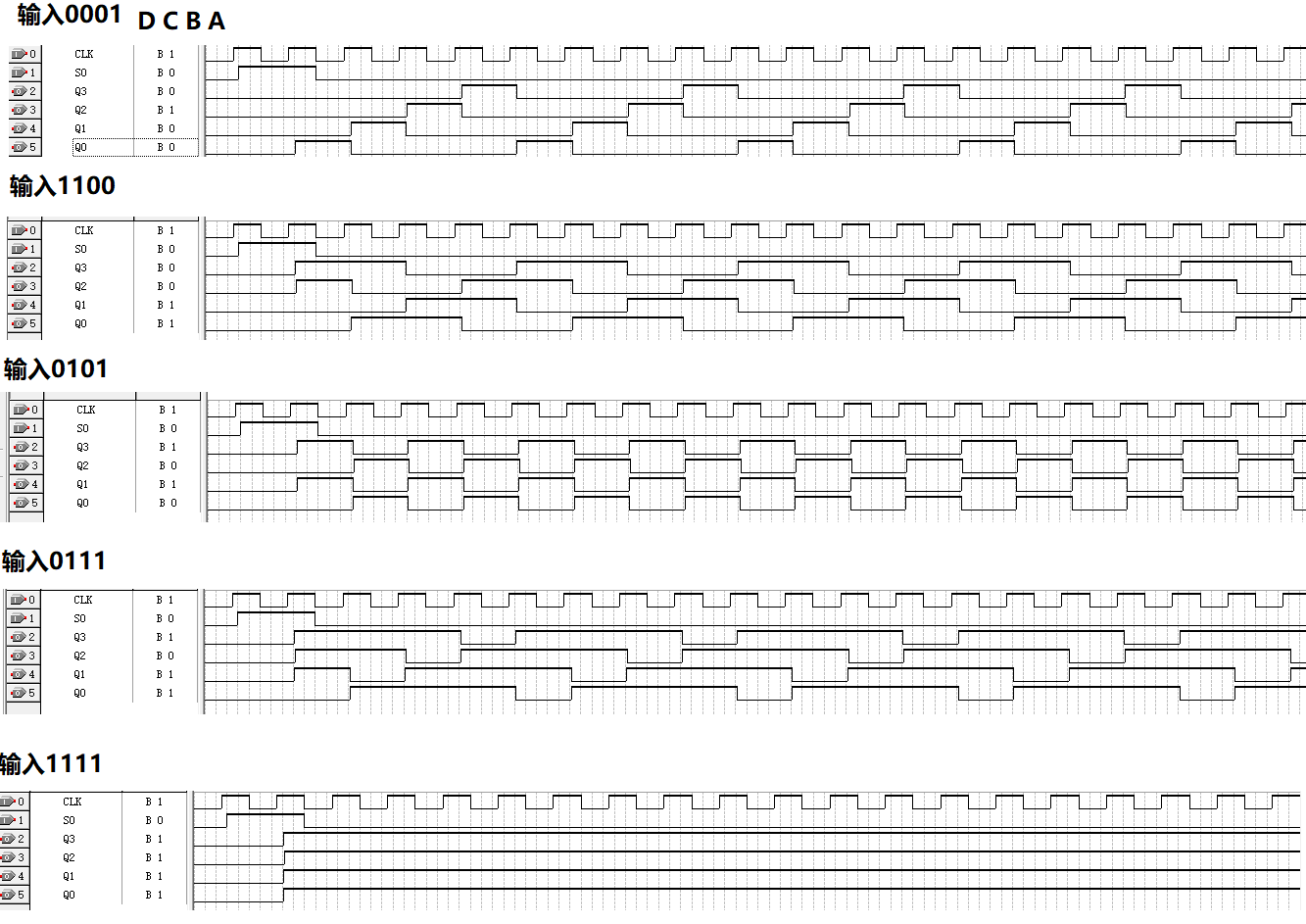

  • 鼠标选中波形上的一段设为1便可实现单脉冲的设置，仿真波形如图所示
    在这里插入图片描述

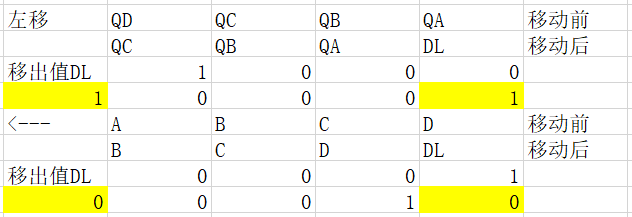

以上分析出现重大问题，反复核对，我发现我把输出管脚标反了

在这里插入图片描述

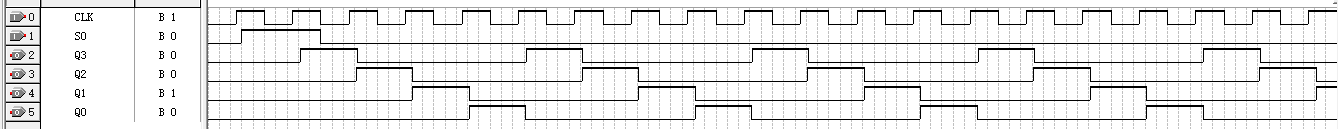

  • 修改后与PPT内数的显示顺序保持一致
    在这里插入图片描述

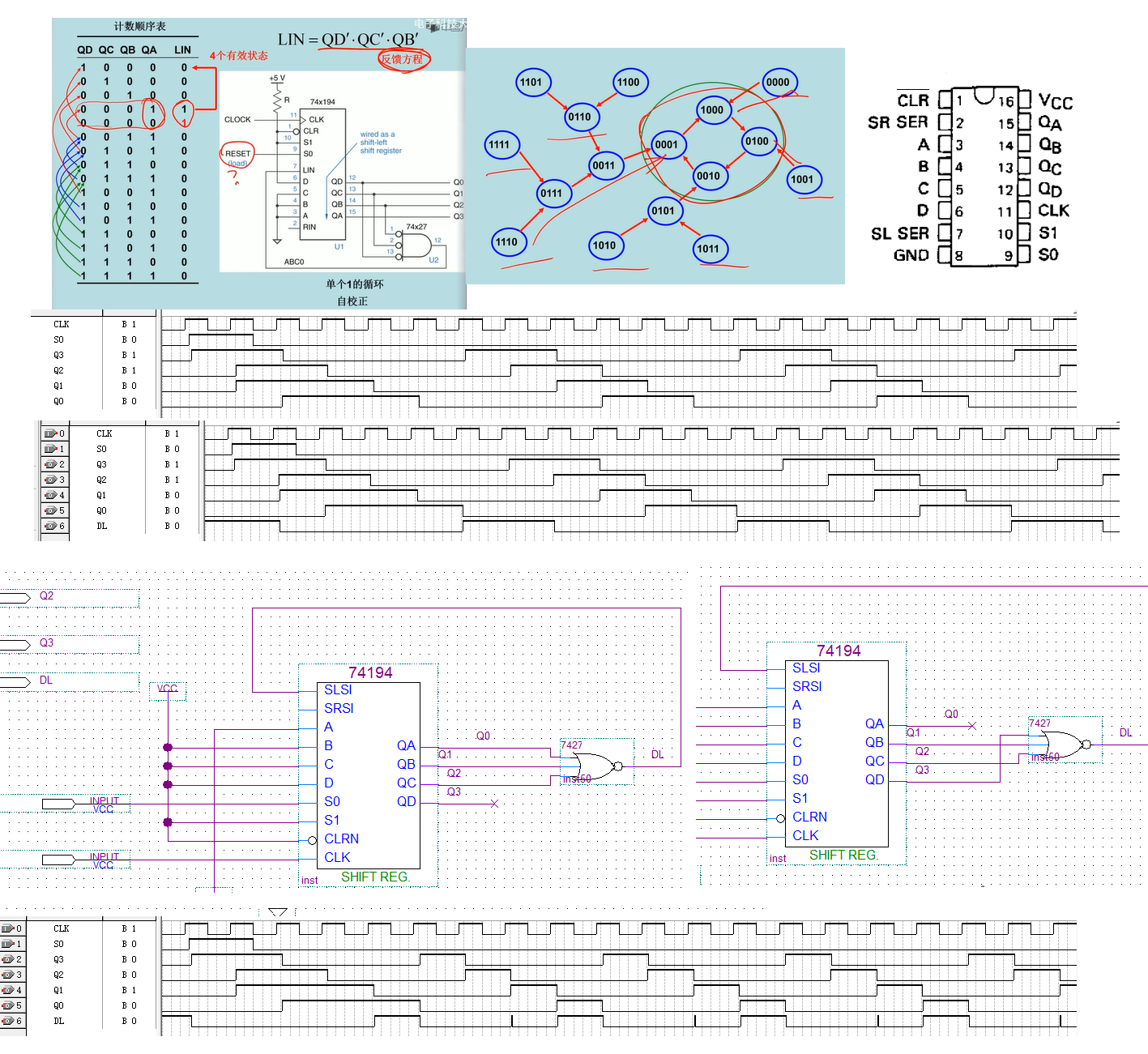

  • 自校正版本，中间连线出现一个问题，连线错误导致仿真结果出错
    在这里插入图片描述

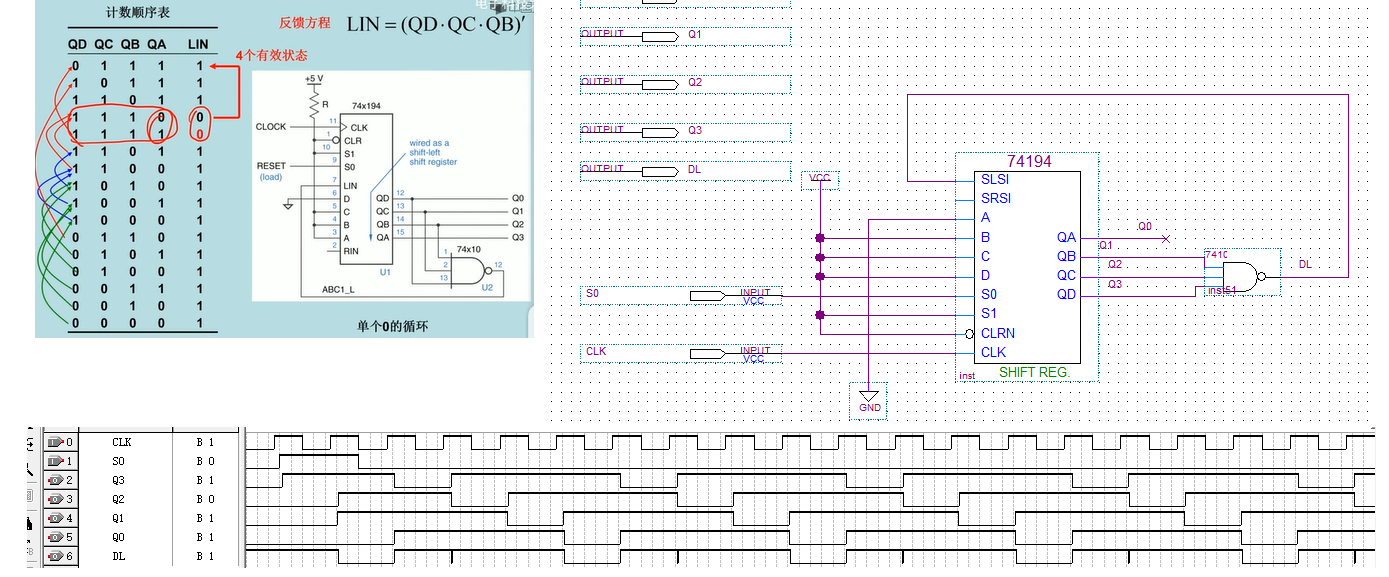

  • 单个0循环的自校正
    在这里插入图片描述

最后
