概述

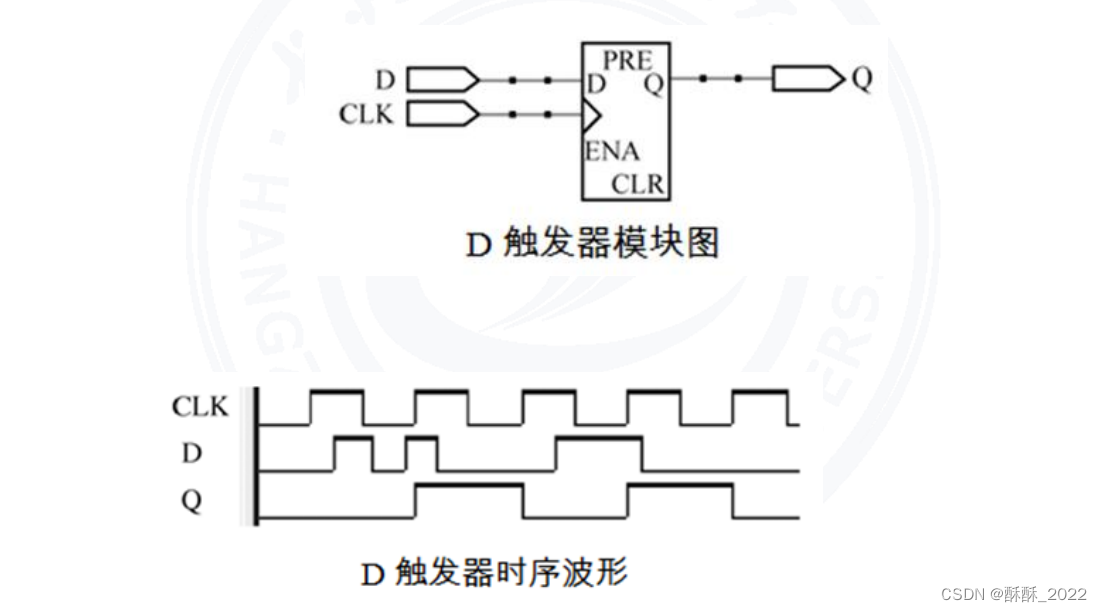

1. 基本D触发器



关键词posedge:posedge CLK时钟上升沿敏感。

相对应的,还有negedge CLK时钟下降沿敏感

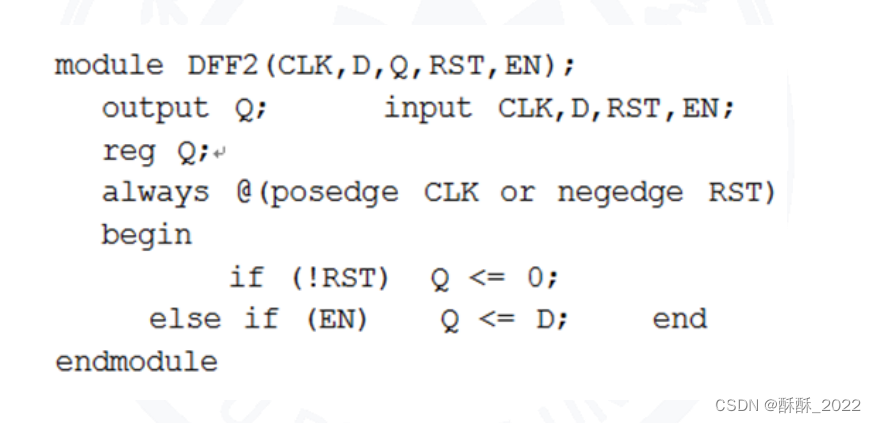

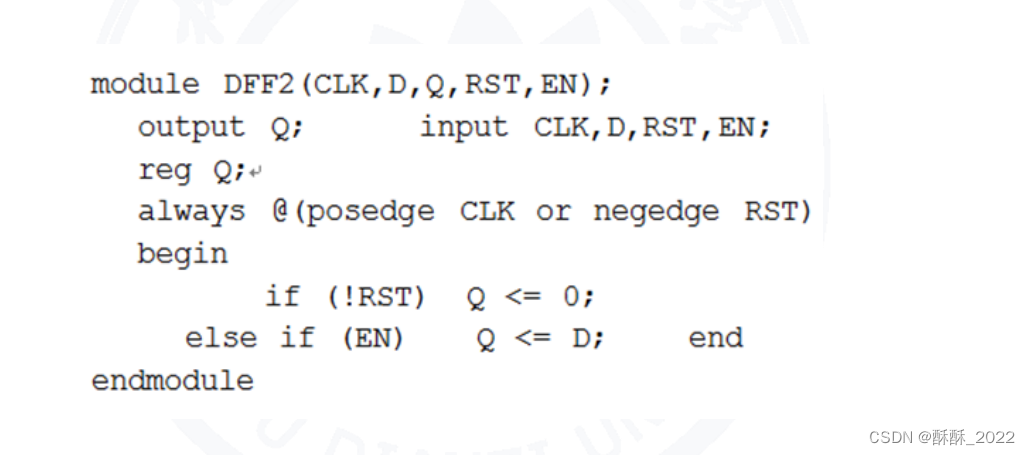

2. 含异步复位和时钟使能的D触发器

 数据端D;

时钟端CLK;

输出端Q;

时钟使能端:EN;只有当EN=1,时钟沿才有效

异步复位端:RST:只要RST等于0(有的触发器是高电平清0有效),D触发器输出立刻清0

2. 含异步复位和时钟使能的D触发器

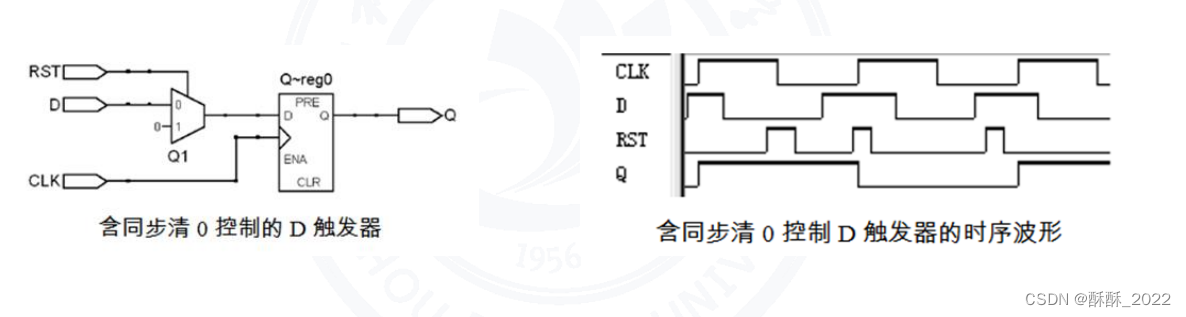

工作时,当RST=1时,选通“1”端的数据0,使0进入触发器D的输入端。如果此时CLK有一个上升沿,便将0送入输初端Q,便是实现了同步清零的功能。

当RST=0,选通“0”端的数据D,使数据进入触发器的D输入端,这时即与普通D触发器相同

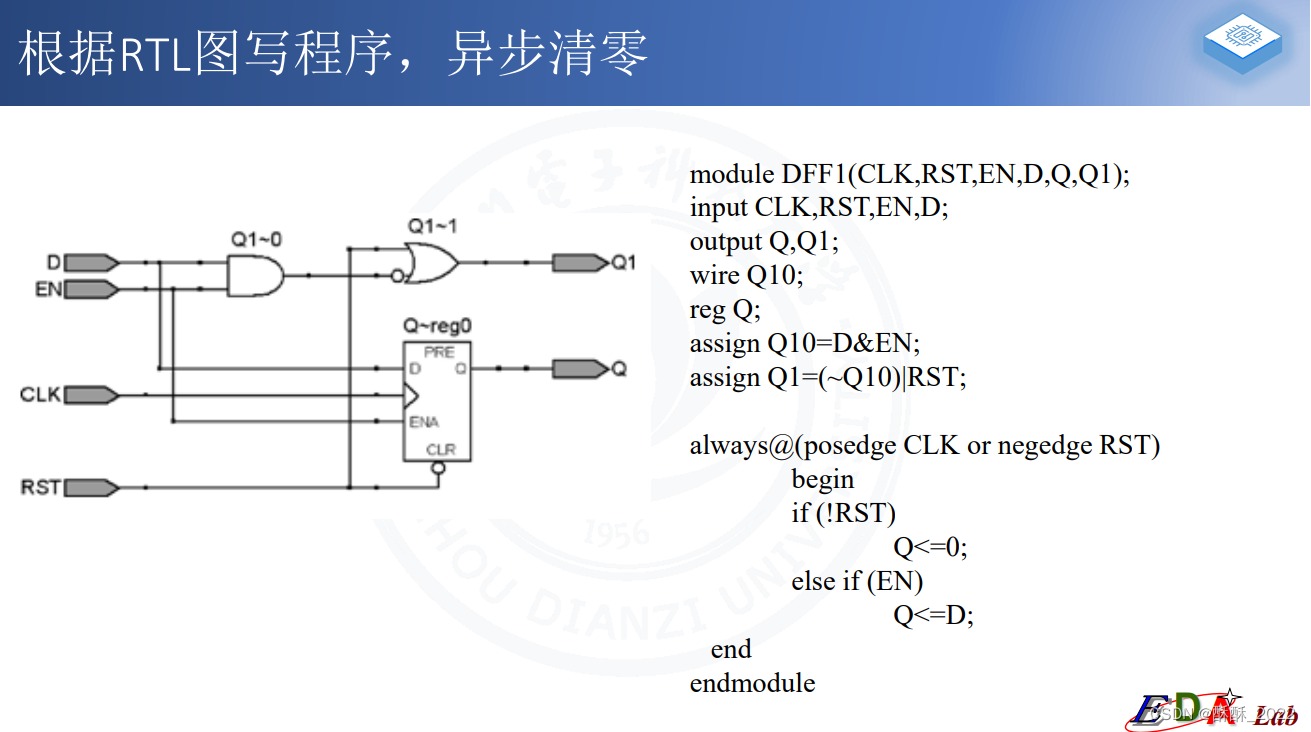

异步清零和同步清零的区别

异步:在任意时刻,只要RST有效,D触发器输出立刻清零,与时钟clk状态无 关。

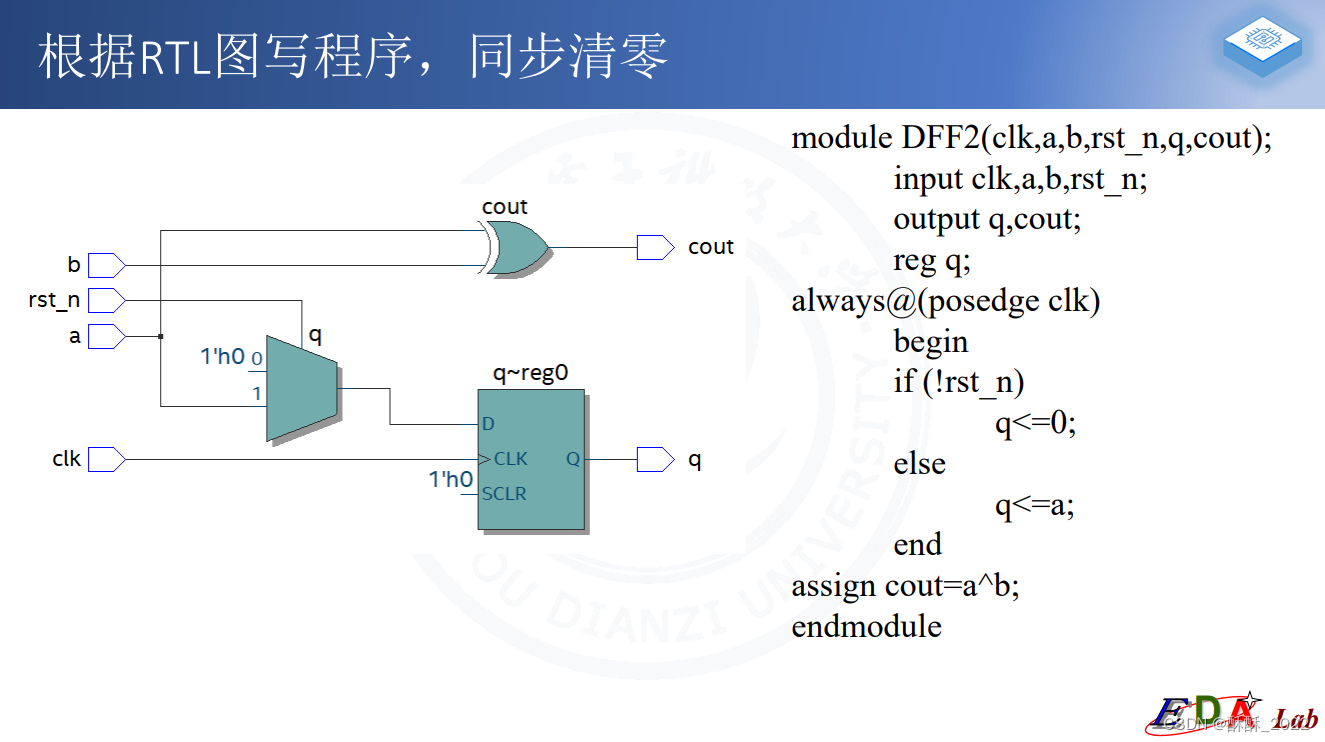

同步:指的是与时钟同步,某个控制信号(比如清零信号)只有当时钟信号有 效时才起作用。而当时钟信号没有到来时,该控制信号不起作用。

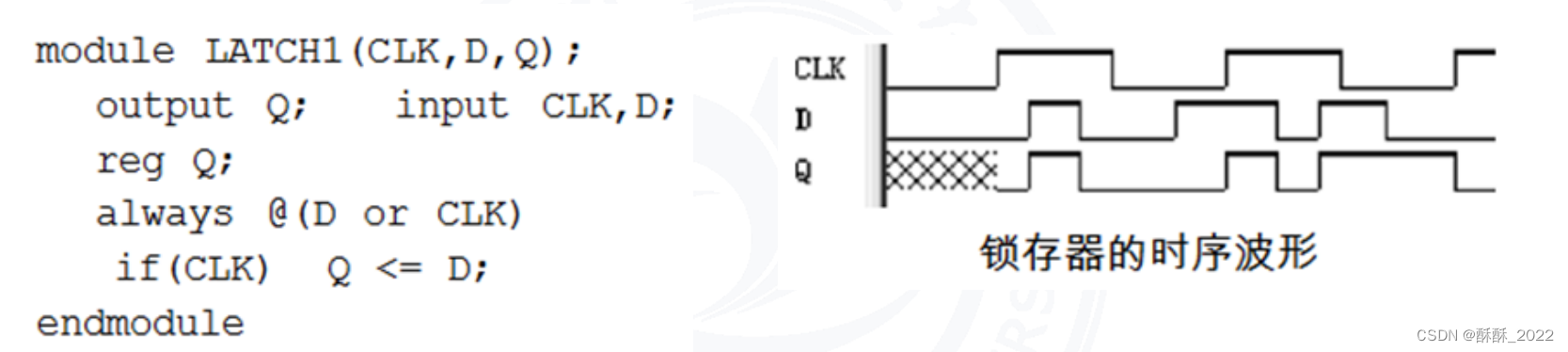

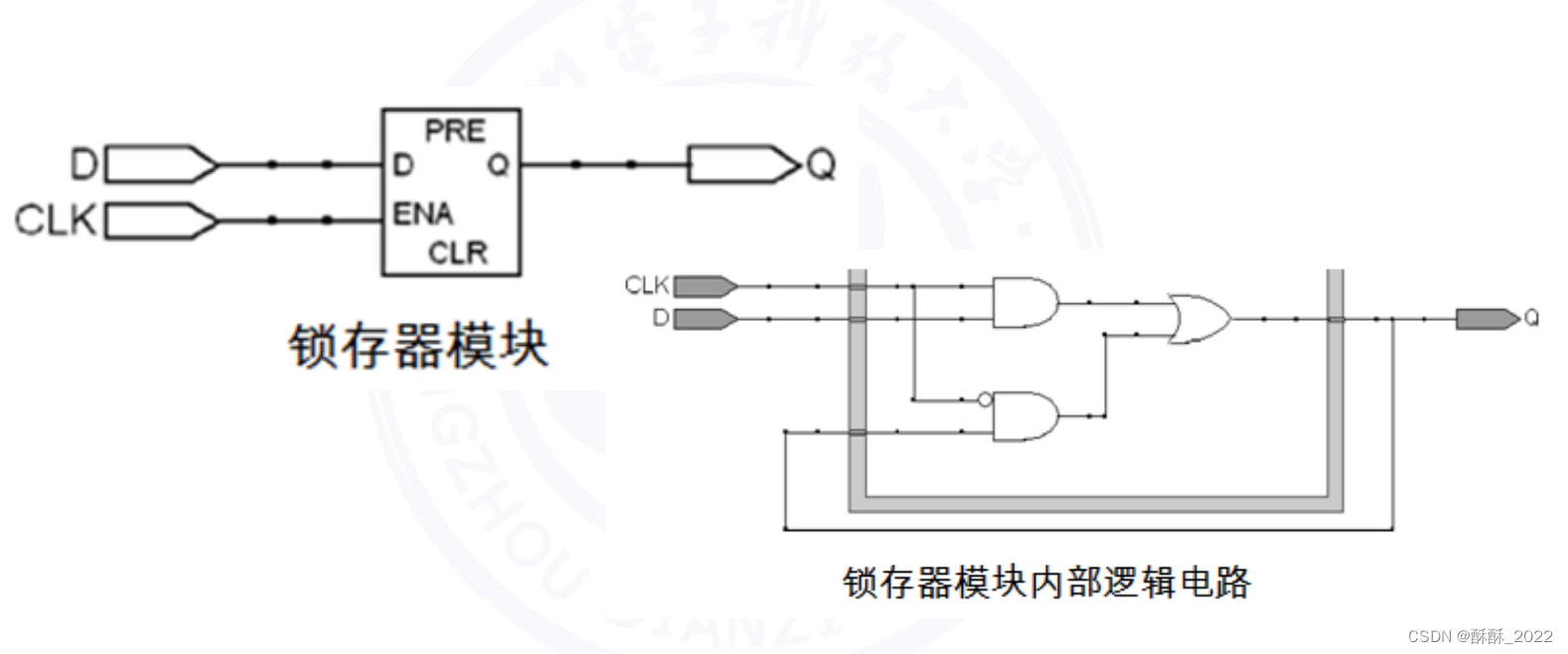

3. 基本锁存器



当CLK为高电平时,输出Q才随D输入的数据而改变; 而当CLK为低电平时将保存其在高电平时锁入的数据。这 就意味着需要引入存储元件于设计模块中。

4. 含清0控制的锁存器
