记录一下来青软之后做的第一个项目:D触发器，DFRB1C。

平台：IC617

1. 绘制原理图

建立schematic类型的view，并进行绘制，其中绘制了若干子模块的电路图，例如与非门、反相器以及传输门，然后将他们生成symbol,经由顶层原理图的调用，形成D触发器。

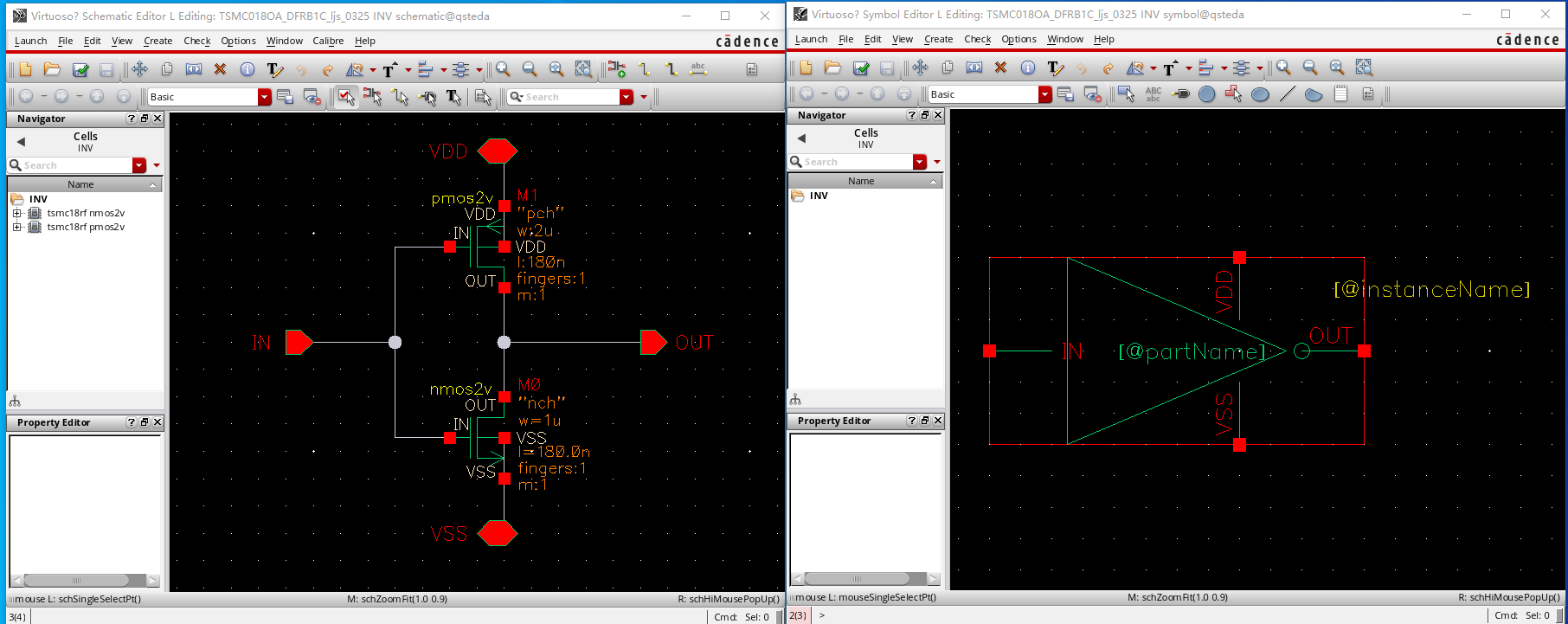

反相器schematic及symbol（上图）

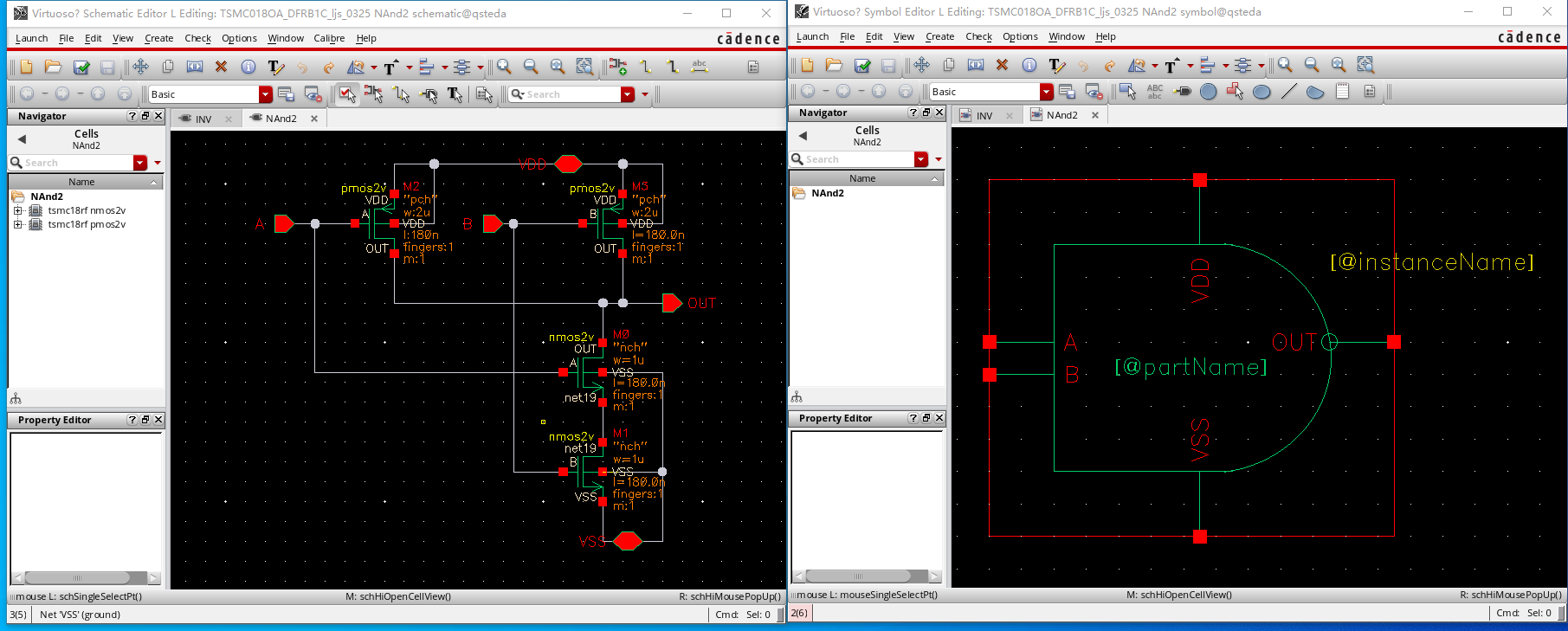

与非门schematic及symbol（上图）

传输门schematic及symbol（上图）

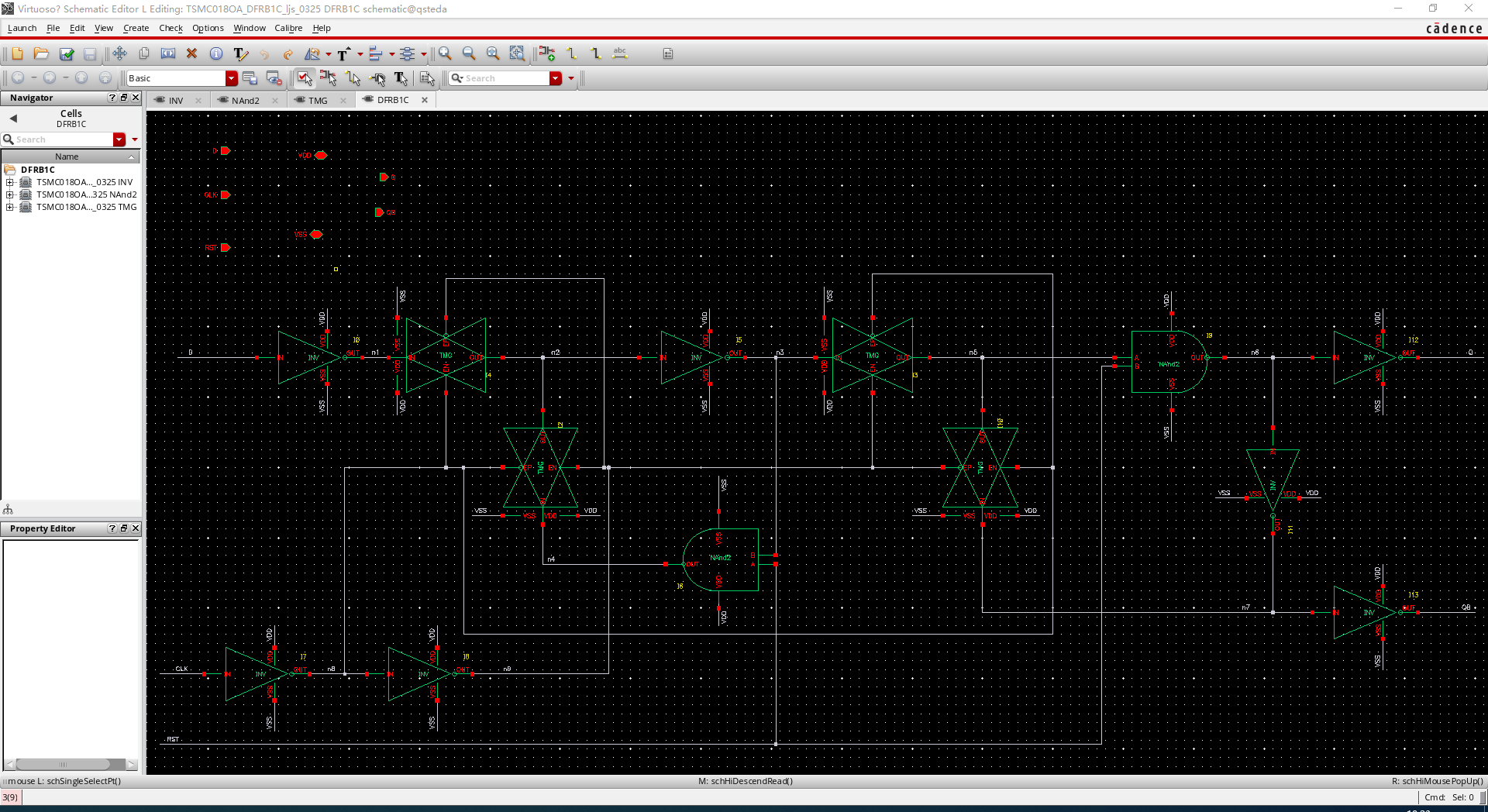

D触发器schematic（上图）

2. 绘制版图

和绘制原理图相似，先是绘制几个子模块电路，再经由拼装组合，形成最终的顶层视图。

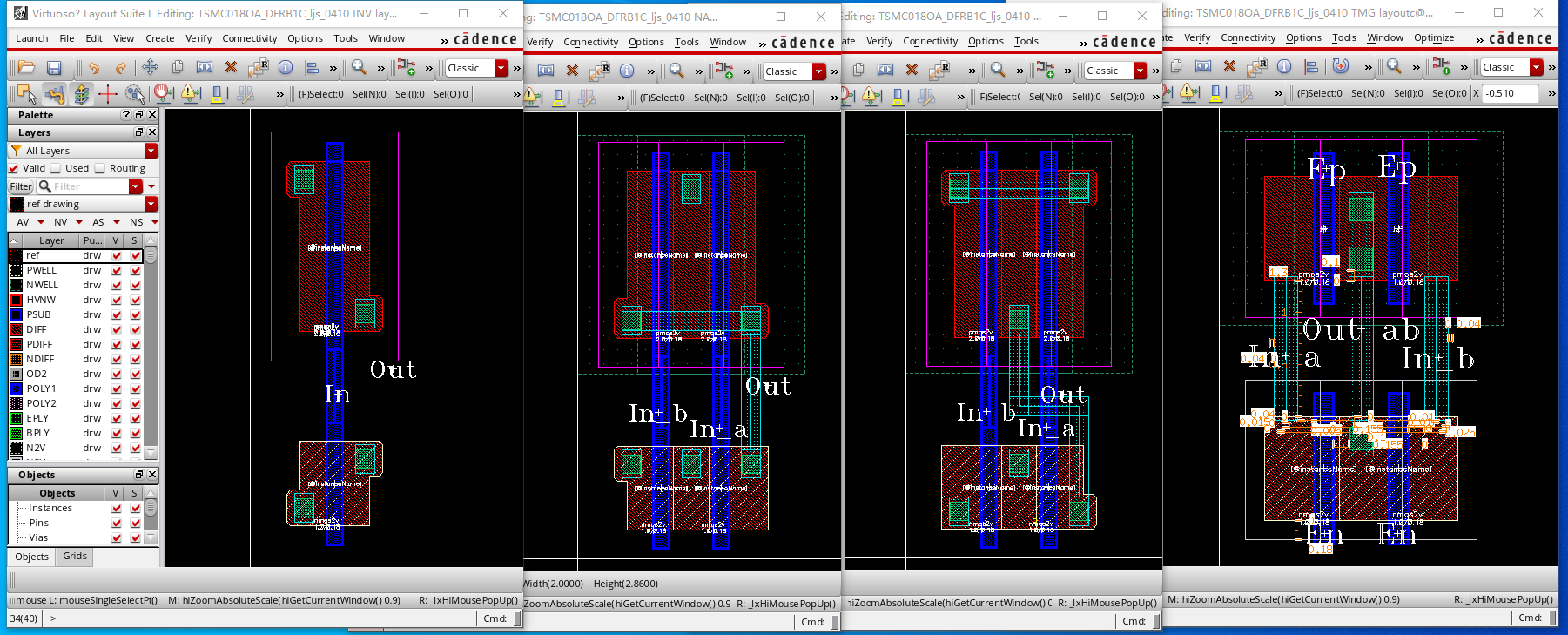

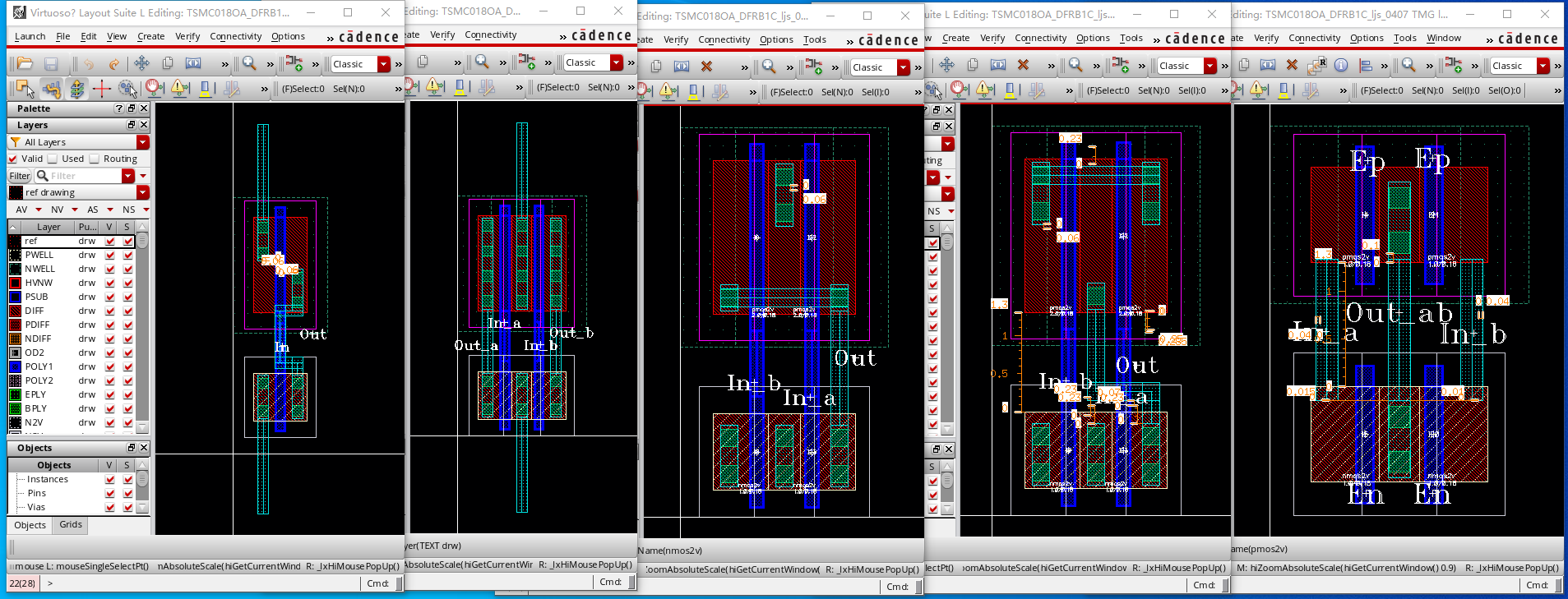

下图分别是单个反相器的版图、两个反相器有源区共用的版图、与非门的第一种版图、与非门的第二种版图以及两个传输门有源区共用的版图。

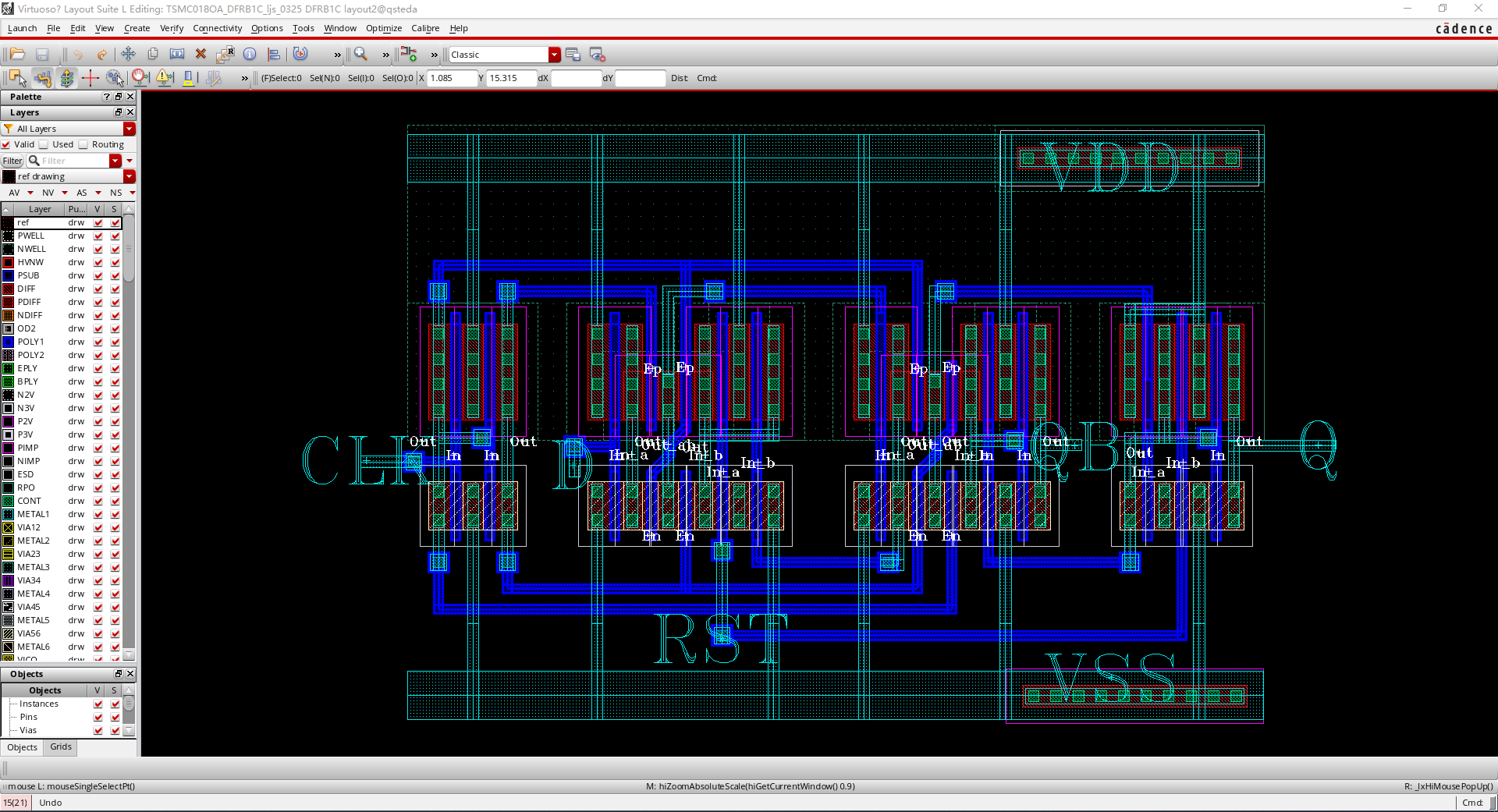

第一版的顶层layout。画完时还是略有成就感，并觉得画的还蛮不错。（DRC，LVS均通过）

在之后，老师说可以删掉几个有源区的contact,便再经由了打散、删孔，优化走线，开始了第二版的绘制。

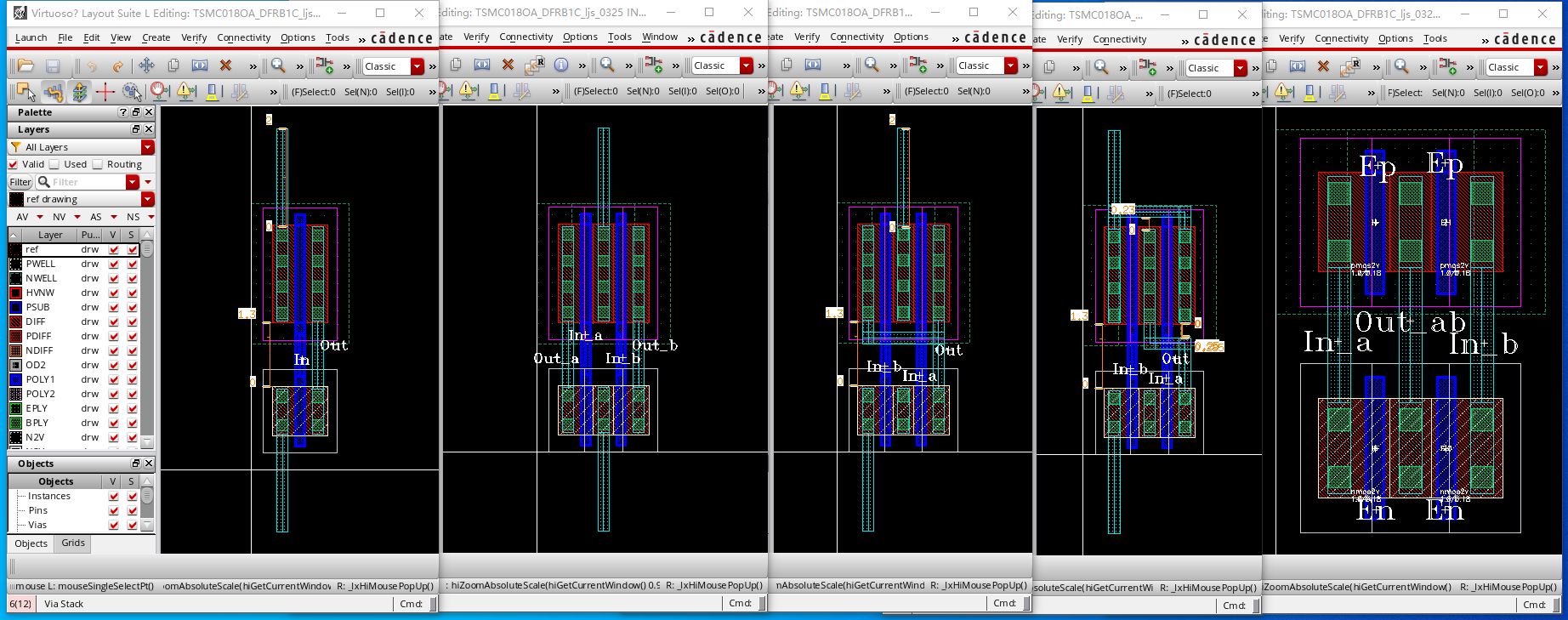

与上面相似，分别是单个反相器的版图、两个反相器有源区共用的版图、与非门的第一种版图、与非门的第二种版图以及两个传输门有源区共用的版图。不过基本都是删过孔的。（有点丑）

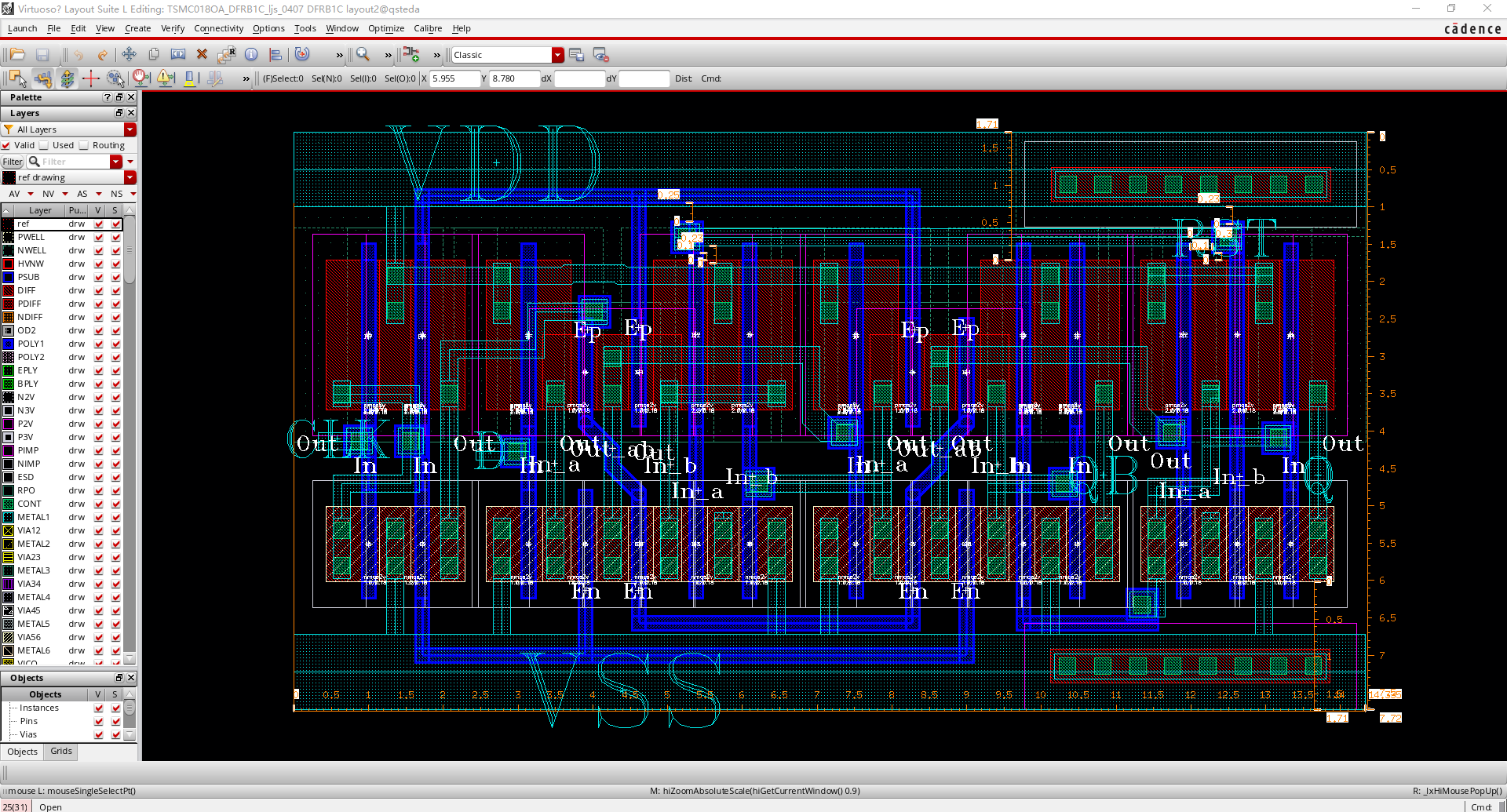

第二版的顶层layout。画到最后终于忍不住了，太丑了。（DRC，LVS均通过）

无法忍受的情况下，再经由老师提示，可以将有源区切割，又开始了第三版的绘制。
与上面还是差不多，只不过将两个反相器有源区共用的版图去掉了，然后剩下的分别是单个反相器的版图、与非门的第一种版图、与非门的第二种版图以及两个传输门有源区共用的版图。基本都是删过contact并切割过有源区的。

第三版也是最后一版的顶层layout。不可能再改了，太累人了。（DRC，LVS均通过）

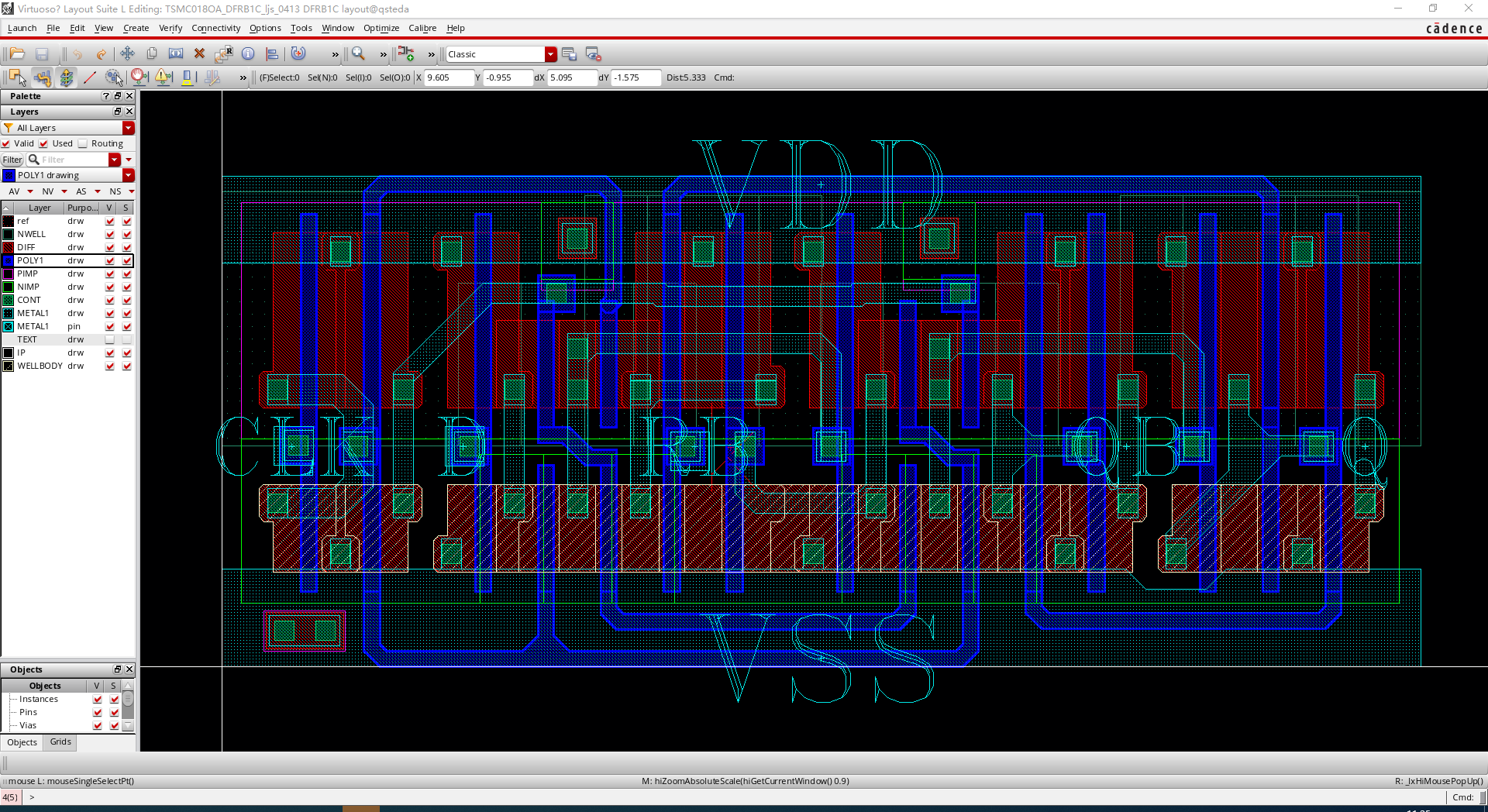

最终还是改了一版，第四版了，让VSS和VDD有了充分的金属面积并进一步压缩了整体面积。

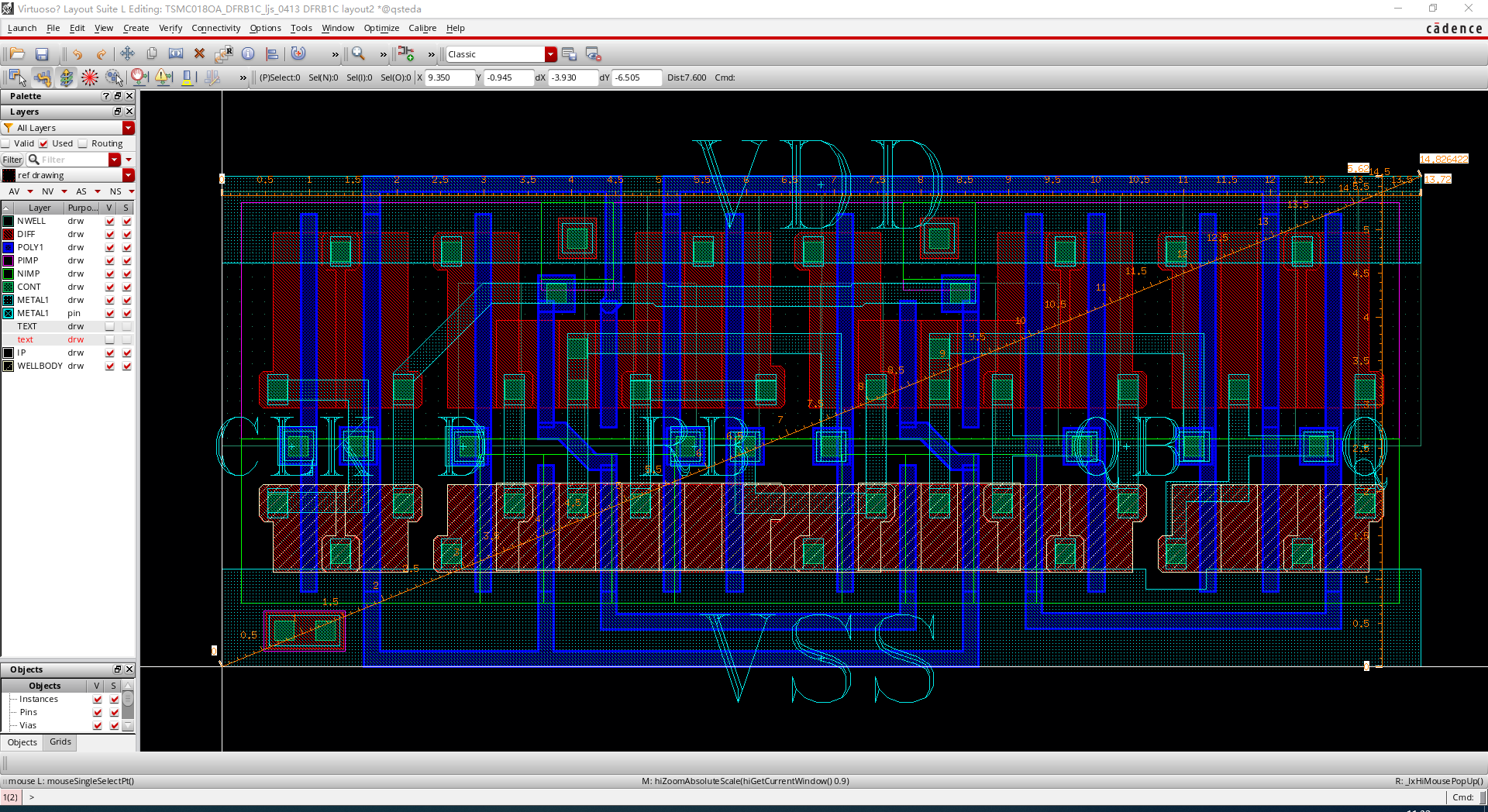

唔，又改了，小改动，将PMOS与NMOS的距离缩减了一下，主要得看N阱到P+OD以及N+OD的距离。

唔，在保证上版布局不改动的基础上，将走线的直角弯尽量走的圆润。（最最最后一版）

（还是蛮漂亮的）

走到最后，无论是走线还是布局，还是蛮紧凑的，虽然不知道会不会产生什么乱七八糟的效应，这些留给以后再说吧，这次的也是第一次的实训项目也算是马马虎虎的完成了，不管怎样，通过这次项目也算是是锻炼并熟悉了一下对virtuoso的使用。

3. 总结

体会也是蛮多的吧，虽然重复性劳动较多，不断在drc、lvs，对design rule文档从最开始的全靠有道翻译，到最后能靠自己猜出部分意思，也算是种进步吧。从原理图的绘制、symbol的生成、layout的绘制到netlist以及GDS文件的导出、drc以及lvs验证的设置，也都算是走过了一遍，不像是之前啥也不懂的状态。
