【Verilog】一、Verilog的always使用

【Verilog】一、always使用

有不足请各位观众老爷批评指正~

零、背景知识
组合逻辑：输出仅与当前输入有关（没有记忆）
时序逻辑：输出与当前输入、之前输入有关（有记忆）

一、Verilog HDL 模块的模板（仅考虑用于逻辑综合的程序）

module<顶层模块名>（<输入输出端口列表>）;
	output 输出端口列表；
	input 输入端口列表；
	//（1）使用assign语句定义逻辑功能
		wire<结果信号名>;
		assign<结果信号名>=表达式;
//（2）使用always块定义逻辑功能
	always@(<敏感信号表达式>)
		begin
			//过程赋值语句
			//if语句
			//case语句
			//while，repeat，for循环语句
			//task，function调用
		end
endmodule
//（3）元件例化

二、always使用
always时间控制：沿触发或电平触发
单个信号或多个信号（中间用关键词or连接）
1、沿触发
功能：常用于描述时序行为。e.g.有限状态机

always @(posedge a, negedge b)/*posedge：上升沿；negedge：下降沿。
Verilog1364-2001版本，关键词or可用，代替	*/
begin
		……
end

说明：两个沿触发的always块只要其中一个沿出现，就立即执行一次过程块
2、电平触发
功能：常用于描述组合逻辑行为
（1）

always @( a or b or c)
		begin
			……
		end

说明：多电平触发时，只要a、b、c中任何一个出现从高到低或从低到高的变化，就执行一次过程块

（2）

always @*//或写成always @(*)
		begin
			……
		end

说明：对其后面的语句块内所有输入变量都敏感，任何输入变量的变化都会触发条件

】来个练习

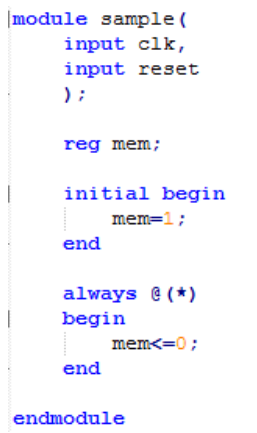

当clk和reset信号都处于下降沿时，mem会被清0吗？
答案是不会。
“always@()表示对其后面的语句块中出现的所有输入变量的变化是敏感的。”也就是对语句块中赋值符号右边的变量值的变化敏感，此题中always@()语句块中右值并不是变量，也就不会发生变化。

3、

always #5 b = ~b;//每隔5个单位时间触发一次条件

产生周期为10的无限延续的信号波形
功能：描述时钟信号，并作为激励信号来测试所设计的电路
注：always period = ~period;此时无时序控制，会使仿真器产生死锁

三、关于always的一些说明
1、一个模块中可有多个always块，并行运作
2、若always块可综合，则表示的是某种结构；若always块不可综合，则表示的电路结构的行为

四、需要注意的地方
1、assign不能再always中使用
2、assign和实例应用可独立于过程块存在

//部分资料来自网络（CSDN的一篇文章，找到了会补上~）、《verilog数字系统设计教程》夏宇闻
