落地体现之布线(二)技巧

​ 经验表明，90%的PCB的布线问题是由10%的电路引起的。那么这10%的关键电路是什么呢？怎么来处理呢？

关于PCB处理布线技巧该怎么处理呢？

可以分为两个层次：

1. 优先级
2. 方法

一、优先级

​ 处理布线更加类似一个优先级的问题，即优先处理关键布线。就好像大家开车，救护车等有优先的路权，我们关键信号也有优先的路权，其他不重要的就要给重要的让路。

​ 对于EMC发射，最大的问题是具有重复波形的高频数字电路，例如时钟、总线和电源及高噪声、高敏感信号等控制信号。这些信号包含多种大振幅的高频谐波，时钟通常影响最大，接下来是总线，然后是重复性的控制信号。

二、方法

​ 关于方法，常用的方法如下：

• 关键信号线的包地处理

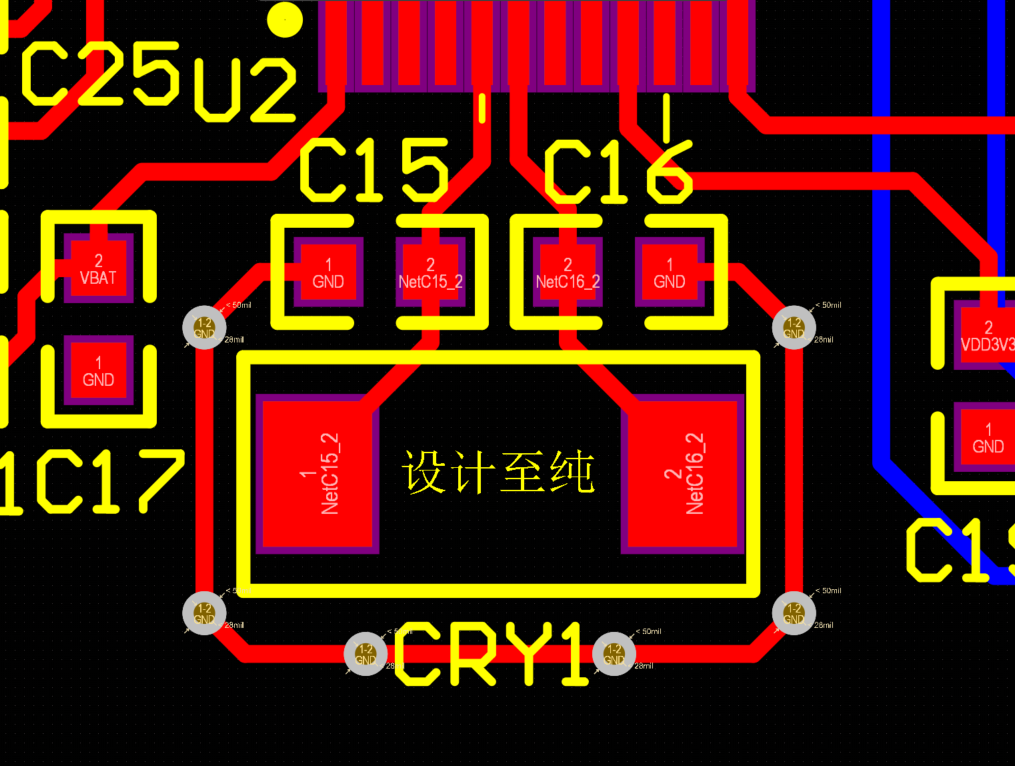

如图1关于晶振CRY1的包地处理中，时钟信号应尽可能地短，晶体、振荡器或者谐振器尽可能靠近使用它们的电路，通过过孔连接另一侧地平面连接。包地处理可以为来自振荡器的杂散电容（电场）有快速释放的通道。

• 3W法则

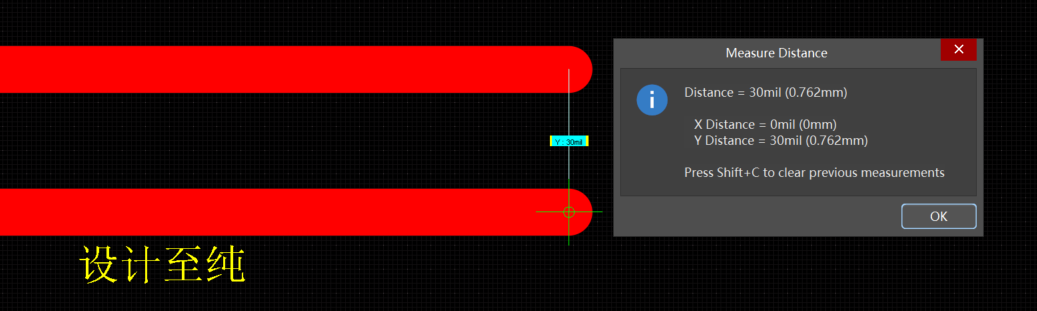

如图2所示，两条10mil走线的中心距大于等于3个走线宽度即30mil，即是3W走线方法，如果走线宽度W小于H（信号与参考平面之间的距离）时，则采用3H原则。

• 降低布线的环路面积

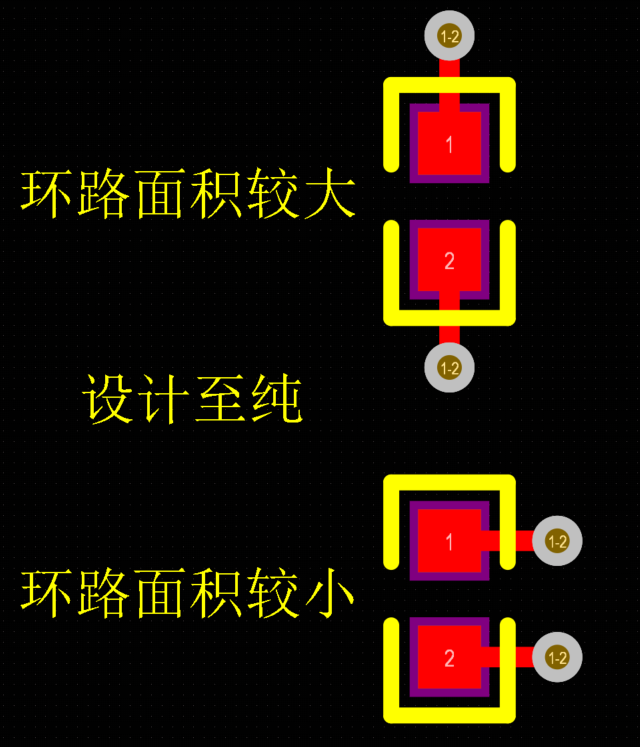

从电容两侧引线而不是两端出线，以减小电容的环路面积。去耦电容的引线要短粗，以减小引线电感，对于大的BULK电容，每个管脚需要2~3个引线和过孔分别到电源或地平面，不要多个电容公用一个接地过孔；

• 关键信号走线不要跨分割（包括过孔、焊盘导致的参考平面缝隙）

对于走线跨参考平面分割（电源平面或地平面）的情况可参考《回流篇》。调整分割区域处走线，避免出现跨分割情况。对于无法调整的情况，在跨分割位置的两个参考平面间加桥接电容，例如0.01uF或1000pF。对于PGND和GND之间的跨分割电容推荐使用2kV电容，其他情况一般使用耐压50V的普通电容来提供信号回流路径，减小回流面积。

• 走线基本的通流能力

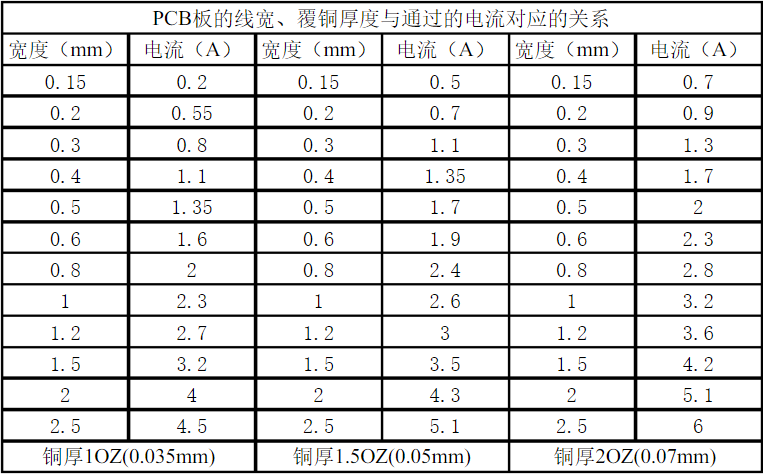

布线最基本的要求就是通流能力，对应器件连线需要多粗，都需要依据具体连接的器件而定。
