【EMC电磁兼容】01.05——标准测试类目之EMI

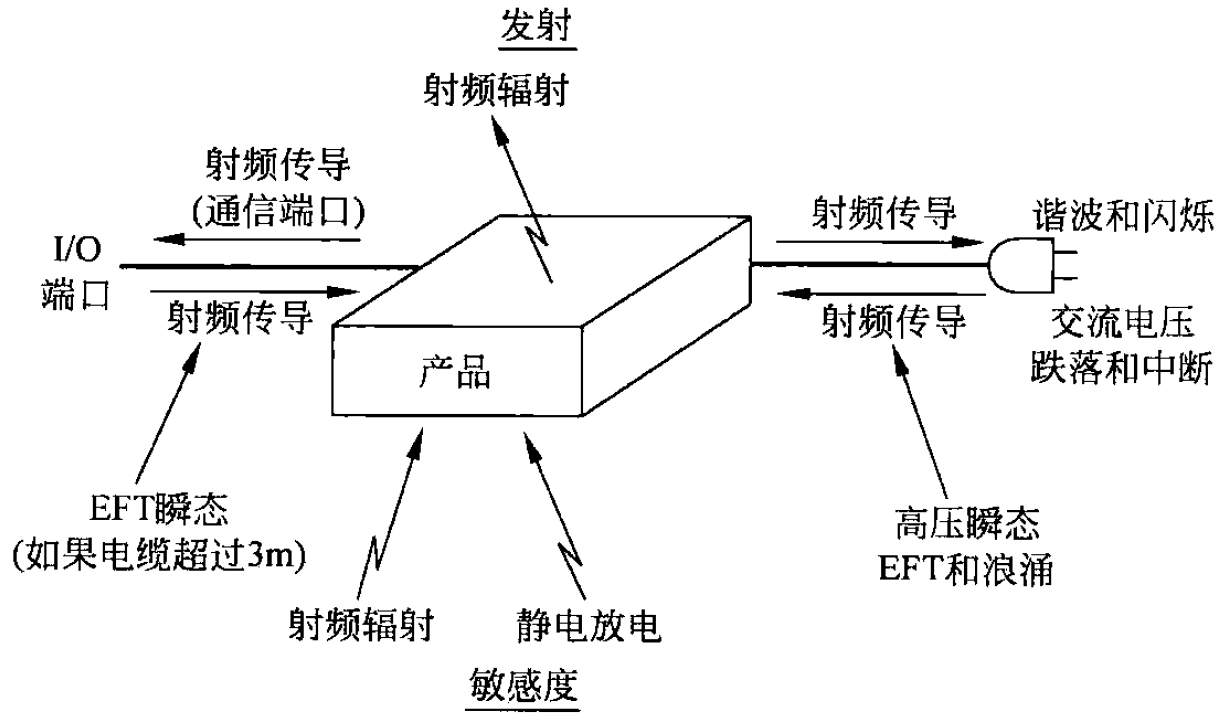

一般电子产品的电磁兼容测试项如下图所示：

小小编先讲讲EMI相关的测试介绍：

RE辐射发射测试

测试目的：验证产品的电磁辐射是否满足标准要求

测试场地：开阔室外场地或半电波暗室

测试原理：天线将EUT（被测设备）发射的噪声传递给接收机，通过图表方式显示出来。天线接受到的信号将是直射路径和反射路径信号的总和。

CE传导测试

测试目的：确保EUT（被测设备）通过电源线、信号线等传导到公用电网的干扰信号不超过标准要求，从而保证电网上其他设备免受干扰。

测试端口：电源端口、信号端口。

测试频段：150K—30MHz

测试原则：每个端口都需测试，所有电源口需同时测试。

Harmonic谐波电流测试

谐波指频率为供电系统额定频率整数倍的正弦电压或电流，比如基频50Hz的3次谐波为150Hz交流电。

测试目的：由于谐波产生的谐波压降，叠加在电网基波上，可能会引起电压畸变，从而影响其他电器设备正常工作，因此，需要测试将这类谐波限制在安全标准以下。

Flicker电压变化与闪烁测试

测试目的：具有频繁开关的设备，可能会引起电源负荷频繁变化，造成电网电压波动，为了避免接在电网上其他设备受影响，需要对电压变化产生的影响以及连续的电压波动即闪烁产生的影响做测试。
