1. 5GS漫游参考架构

        5G架构被定义为基于服务的，网络功能之间的交互以如下两种方式表示：

        1) 基于服务的表示，其中控制面内的NF使其他授权的NF能够访问它们的服务，该表示还包括必要时的点对点参考点。

        2) 参考点表示，显示在任何两个NF之间由点对点参考点描述的NF中的NF服务之间存在交互。

        5GC控制面内的NF只能使用基于服务的接口进行交互，NF之间的服务接口、参考点以及NF的中文名称可参见文章：5G/NR 5G核心网(5GC)之网络功能和实体。UPF在R16中不提供任何服务，但可以使用5GC控制面NF提供的服务。

        在漫游场景下，基于PDU会话的部署方案，有两种5G系统架构，即：

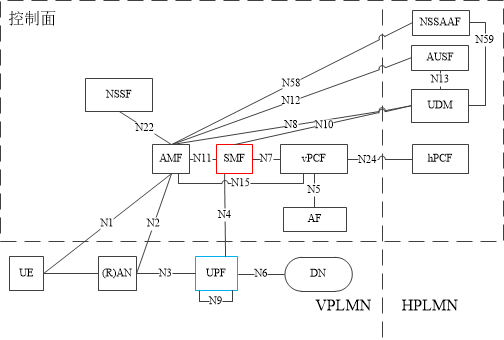

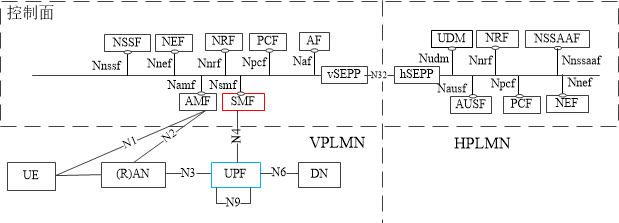

        1) 本地分流(Local Break Out，简称LBO)：其中SMF和PDU会话涉及的所有UPF都在VPLMN的控制之下，其基于服务的接口表示法的漫游5G系统架构如图1-1所示、参考点表示法的漫游5G系统架构如图1-2所示。

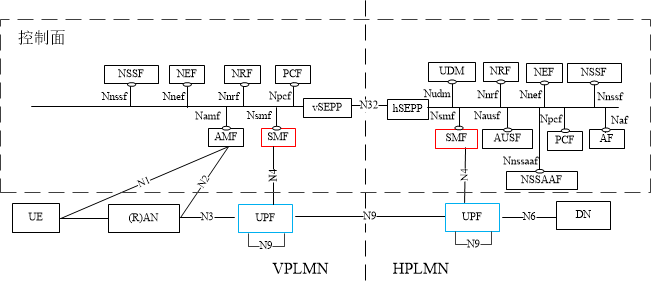

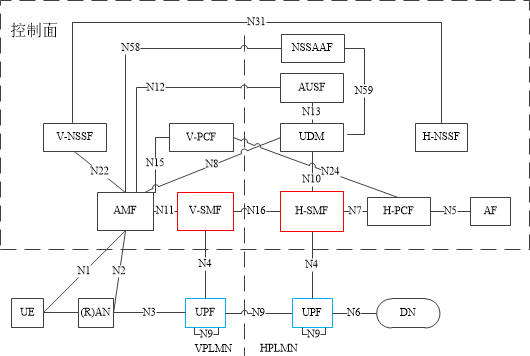

        2) 归属路由(Home Routed，简称HR)：其中PDU会话由HPLMN控制下的SMF功能、VPLMN控制下的SMF 功能、HPLMN控制下的至少一个UPF和至少一个UPF支持在VPLMN的控制下。在这种情况下，HPLMN和VPLMN中的SMF都各自选择各自侧的UPF，其基于服务的接口表示法的漫游5G系统架构如图1-3所示、参考点表示法的漫游5G系统架构如图1-4所示。

        UE的不同的同步PDU会话可以使用不同的模式：HR和LBO。HPLMN可以通过每个DNN和每个S-NSSAI 的签约数据来控制是在HR还是在LBO模式下设置PDU会话。

 2. 5GS与EPC互通

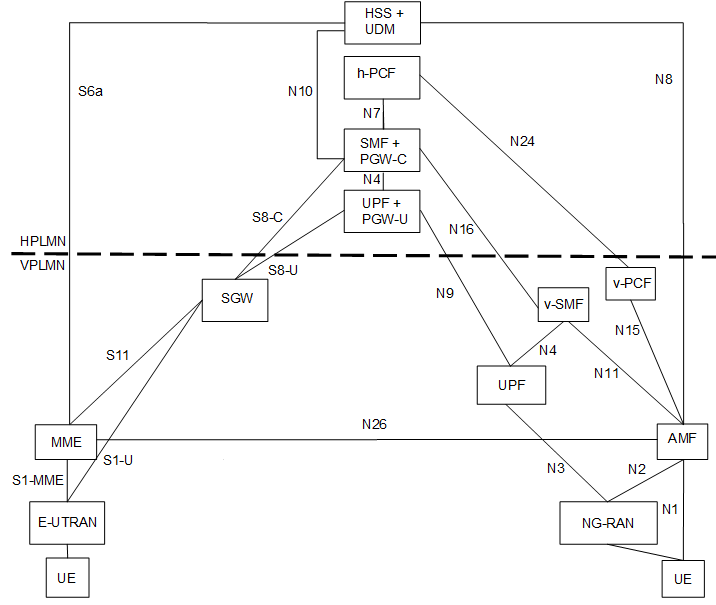

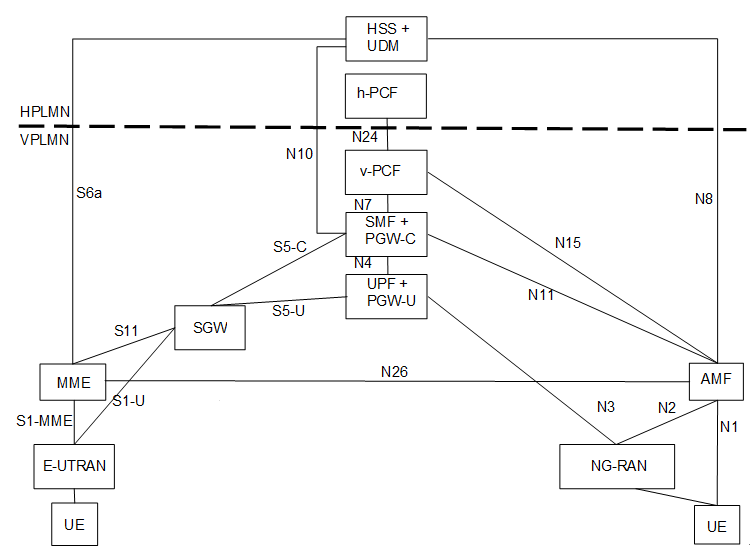

        在5G系统架构的漫游参考架构有LBO和HR之分，因此与EPC进行互通时，也基于LBO和HR有两种漫游系统架构，其5GS与EPC/E-UTRAN互通的LBO漫游架构如图2-1所示、5GS与EPC/E-UTRAN互通的HR漫游架构如图2-2所示。
