概述

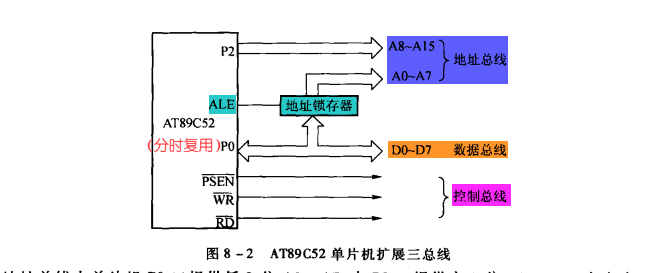

 P0口作为分时复用接口，既要作为数据总线口，又要作为地址总线口
 输出的低8位地址需要用8位锁存器锁存
 ALE的下降沿将P0口输出的低8位地址锁存

在这里插入图片描述

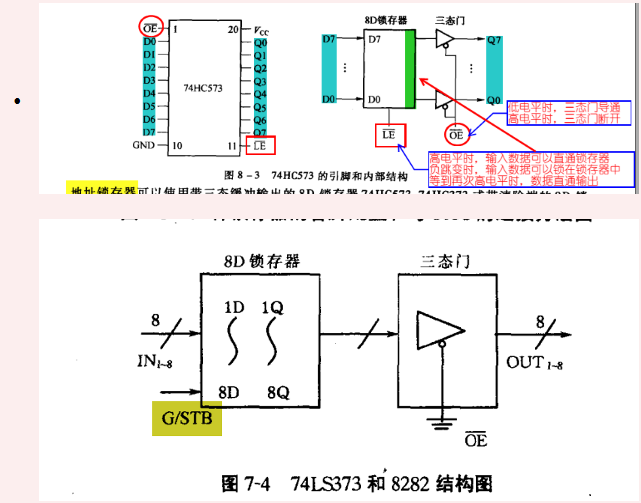

• 对于锁存器：

	○ /OE为输出使能端
		§ /OE有效时，三态门导通
		§ /OE无效时，三态门高阻（任何数据或信息都不能通过）
	○ /LE为数据输入锁存信号
		§ /LE有效时（低电平），数据锁存在锁存器内
		§ /LE无效时（高电平），输入数据直通到锁存器输出端(下图绿色部分)

在这里插入图片描述

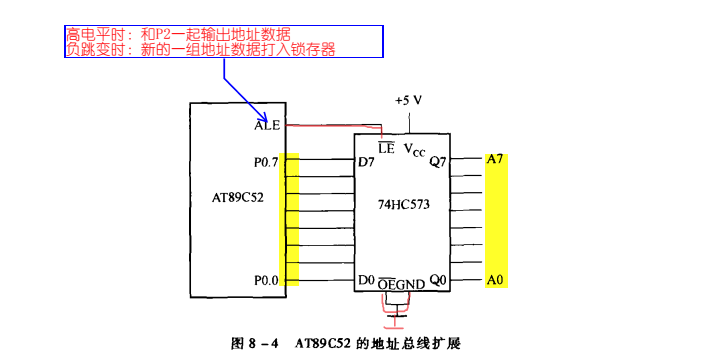

• 当单片机与锁存器构成总线扩展电路时：

	○ ALE-------/LE（或者是CP）
	○ GND------/OE
		§ ALE=1时，/LE无效，输入的地址数据直通锁存器，P0与P2一同构成16位地址
		§ ALE=0【产生负跳变时】，/LE有效，P0口中的地址数据打入锁存器内部（只进不出）
		§ 然后P0口输出数据D0--D7，不必担心进入锁存器、进入地址总线；
		§ 注意：
			□ (负跳变之后)ALE=0，新的数据将不能再打入锁存器，因为不是负跳变
			□ 等到ALE=1时，该传送的数据D0--D7已经发送完了；上一步打入锁存器的地址数据再一次直通锁存器；完成地址--数据--地址的复用

在这里插入图片描述
